AM39X14 - Thermomètre intégré VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AM39X14 VOLTCRAFT au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Thermomètre intégré à aiguille (indicateur à bobine mobile) |
| Marque | Voltcraft |
| Modèle | AM39X14 |
| Plage de mesure | -50 °C à +50 °C (échelle graduée, zéro central) |
| Courant de déviation maximale | ±250 μA |
| Résistance interne | 650 Ω |
| Puissance électrique maximale autorisée | 1 mA |
| Précision | ±5 % |
| Élément de mesure | Bobine mobile |
| Dimensions de montage | 35 x 14 mm |
| Poids | Environ 11 g |
| Raccordement électrique | Connexions soudées (bornes + et -) |
| Alimentation | Par le circuit de mesure en courant continu (max. 1 mA) |
| Utilisation prévue | Intégration dans un appareil de mesure de température (montage en série) |
| Montage | Par personnel qualifié uniquement ; respecter la polarité et couper l'alimentation |
| Consignes de sécurité principales | Ne pas utiliser à des fins médicales ; éviter tensions >35 V CC ; ne pas utiliser en milieu humide ou extérieur |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de produits abrasifs |
| Pièces détachées | Non fournies ; contacter le service après-vente en cas de panne |
| Réparabilité | Réparation uniquement par un technicien spécialisé |
| Contenu de l'emballage | Appareil de mesure, mode d'emploi |
| Conditions de stockage | Températures modérées, à l'abri de l'humidité et du soleil direct |
| Informations générales | Fabricant : Voltcraft, Lindenweg 15, D-92242 Hirschau ; conforme aux directives européennes |
FOIRE AUX QUESTIONS - AM39X14 VOLTCRAFT
Comment connecter le thermomètre intégré Voltcraft AM39X14 ?
Le raccordement se fait en série sur le circuit de mesure, via les deux bornes à souder + et - situées à l'arrière. Respectez impérativement la polarité indiquée et coupez l'alimentation avant toute opération.
Quelle est la précision de ce thermomètre ?
La précision est de ±5 % de la déviation totale. Un réglage de précision peut être effectué à l'aide de la vis prévue à cet effet.
Puis-je utiliser l'AM39X14 en extérieur ou dans un environnement humide ?
Non, l'utilisation en plein air ou dans des locaux humides est interdite pour des raisons de sécurité. L'appareil est conçu pour un montage à l'intérieur.
Quelles sont les précautions de sécurité essentielles ?
N'utilisez pas l'appareil à des fins médicales. Évitez les tensions supérieures à 35 V CC (risque de décharge mortelle). Coupez toujours l'alimentation avant le montage. Ne dépassez pas la plage de mesure maximale.
Quelle est la taille de montage de l'appareil ?
Les dimensions de montage sont de 35 x 14 mm. Veuillez vous référer au schéma dans le manuel pour les cotes exactes.
Puis-je réparer moi-même le thermomètre en cas de panne ?
Non, toute réparation, ajustement ou entretien doit être effectué par un technicien spécialisé ou un atelier agréé. Une intervention non autorisée annule la garantie.
Quels sont les accessoires fournis avec l'appareil ?
Le contenu de l'emballage comprend l'appareil de mesure lui-même et le mode d'emploi. Aucun câble ou support supplémentaire n'est inclus.
Comment entretenir l'AM39X14 ?
Nettoyez l'appareil avec un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques, de solvants ou de nettoyants abrasifs.
Quel est le principe de fonctionnement de ce thermomètre ?
Il s'agit d'un indicateur à bobine mobile qui reçoit un courant continu proportionnel à la température. L'échelle graduée de -50°C à +50°C permet la lecture directe.

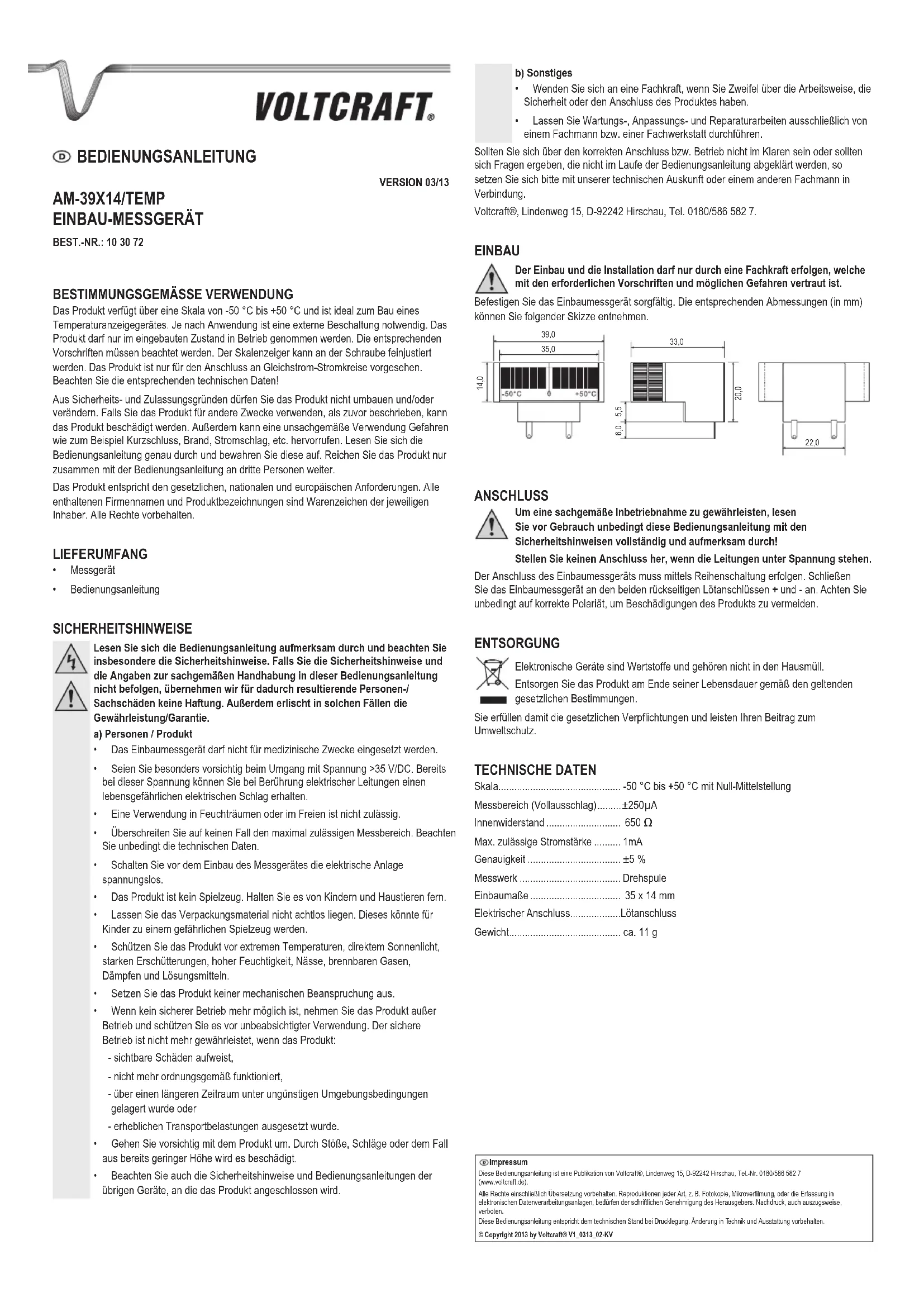

Où puis-je trouver la notice complète ?
La notice d'utilisation en français est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue.
