Caractéristiques techniques	Fréquence de sortie : 1 Hz à 25 MHz, Résolution : 14 bits, Amplitude de sortie : 0 à 5 Vpp
Modes de fonctionnement	Fonctions de générateur : sinusoïdale, carrée, triangulaire, impulsion, bruit blanc
Connectivité	Interface USB pour le contrôle via PC, Logiciel de contrôle inclus
Alimentation	Alimentation par USB, consommation d'énergie faible
Utilisation	Idéal pour les tests électroniques, l'éducation et le développement de prototypes
Maintenance	Pas d'entretien spécifique requis, nettoyage régulier recommandé
Sécurité	Utiliser dans un environnement sec, éviter les courts-circuits, ne pas dépasser les limites de tension
Informations générales	Dimensions : 100 x 80 x 30 mm, Poids : 300 g, Garantie : 2 ans

FOIRE AUX QUESTIONS - DDS3025 USB VOLTCRAFT

Comment connecter le VOLTCRAFT DDS3025 USB à mon ordinateur ?

Utilisez un câble USB pour brancher le générateur à un port USB disponible sur votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Que faire si le générateur ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Essayez de changer de prise électrique.

Comment régler la fréquence de sortie sur le VOLTCRAFT DDS3025 USB ?

Utilisez le logiciel fourni pour sélectionner la fréquence souhaitée ou ajustez-la directement via les commandes sur l'appareil.

Le générateur ne produit pas de signal, que dois-je faire ?

Vérifiez les connexions des câbles et assurez-vous que la sortie est correctement configurée dans le logiciel. Testez également avec un autre câble de sortie.

Comment mettre à jour le firmware du VOLTCRAFT DDS3025 USB ?

Téléchargez la dernière version du firmware depuis le site officiel de VOLTCRAFT et suivez les instructions pour effectuer la mise à jour via le logiciel.

Pourquoi le logiciel ne détecte-t-il pas le générateur ?

Assurez-vous que le câble USB est correctement connecté et que le générateur est allumé. Essayez de redémarrer le logiciel ou de changer de port USB.

Comment réinitialiser le générateur aux paramètres d'usine ?

Accédez au menu des paramètres dans le logiciel et sélectionnez l'option 'Réinitialiser aux paramètres d'usine'.

Le signal produit est instable, que faire ?

Vérifiez les connexions et assurez-vous que l'alimentation est stable. Essayez de modifier la charge connectée au générateur.

Où trouver le manuel d'utilisation du VOLTCRAFT DDS3025 USB ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de VOLTCRAFT dans la section support.

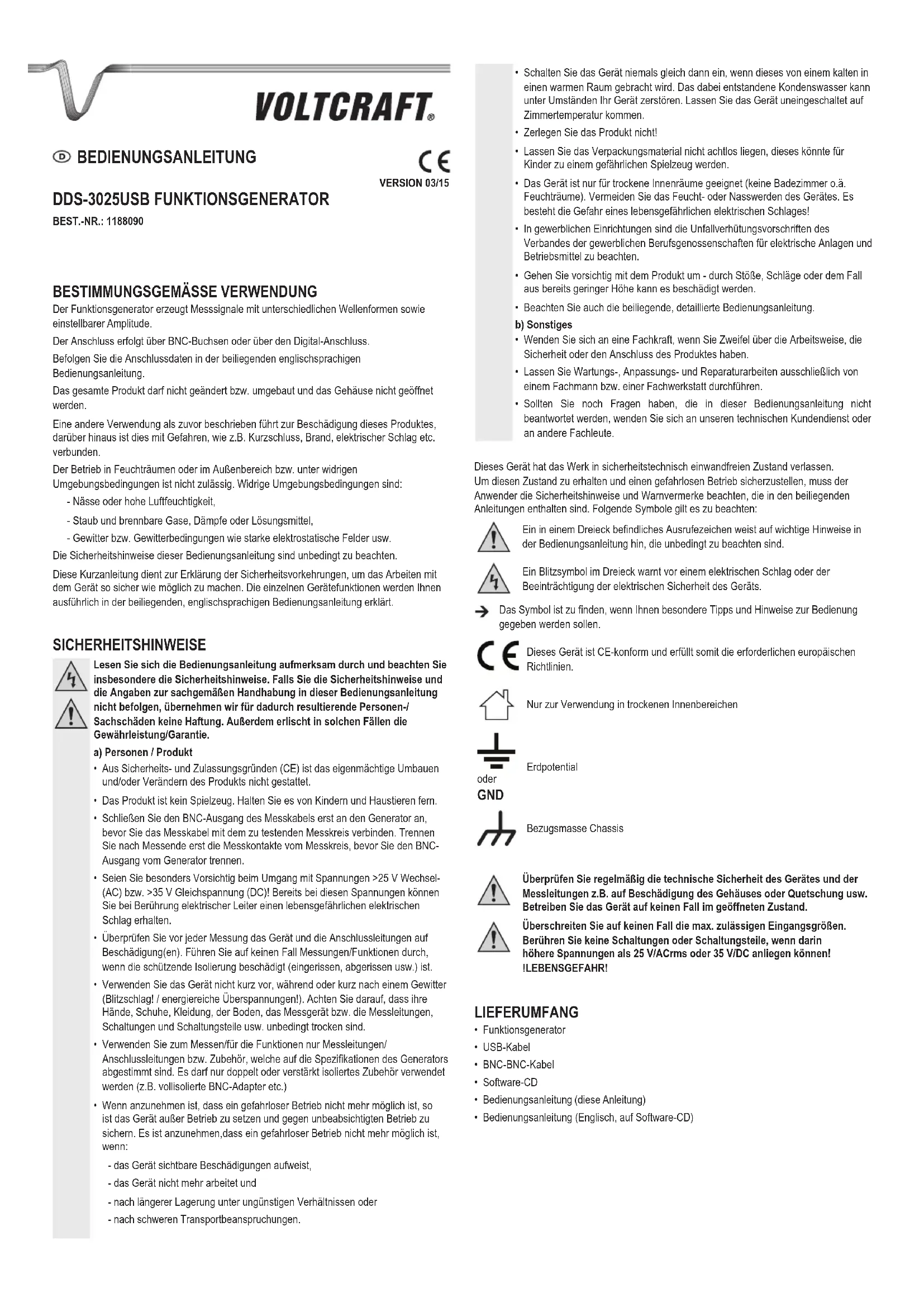

MODE D'EMPLOI DDS3025 USB VOLTCRAFT

N° DE COMMANDE : 1188090

Utilisation prévue

Le générateur de fonction génère des signaux de mesure avec différentes formes d'onde ainsi qu'une amplitude réglable.

Le raccordement se fait via des connecteurs BNC ou via la connexion numérique.

Suivez les données de connexion dans le mode d'emploi fourni en langue anglaise.

Le produit dans son ensemble ne doit pas être modifié ou démonté et le boîtier ne doit pas être ouvert.

Toute autre utilisation que celle décrite entraîne des dommages au produit et présente des risques tels que court-circuit, incendie, électrocution, etc.

Le fonctionnement dans des pièces humides, en plein air ou dans des conditions environnementales défavorables est interdit. Les conditions ambiantes défavorables sont :

• présence d'eau ou humidité de l'air trop élevée;
• poussières ou gaz, vapeurs et solvants inflammables;
• conditions de tempête ou orages comme les champs électrostatiques forts, etc.

Les consignes de sécurité de ce mode d'emploi sont à respecter impérativement.

Ce petit guide permet d'expliquer les mesures de sécurité à suivre pour rendre le travail avec l'appareil le plus sécurisé possible. Toutes les fonctions de l'appareil sont expliquées pour vous en détail dans le mode d'emploi fourni en langue anglaise.

Consignes de sécurité

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction et/ou de transformer le produit.
• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Connectez d'abord la sortie BNC du câble de mesure au générateur avant de relier le câble de mesure au circuit de mesure à tester. Après avoir terminé la mesure, déconnectez d'abord les contacts de mesure du circuit de mesure avant de déconnecter la sortie BNC du générateur.
• Soyez particulièrement prudent lorsqu'il s'agit de tensions >25 V en courant alternatif (CA) ou >35 V en courant continu (CC)! Même avec ces tensions, vous pourrez subir un choc électrique mortel lors d'un contact avec un fil conducteur d'électricité.
• Avant chaque relevé de mesure, contrôlez l'appareil et les câbles/fils de raccordement pour détecter des dommages. N'effectuez jamais de relevés de mesure/fonctions lorsque l'isolement de protection est endommagé (déchiré, arraché, etc.).
• N'utilisez pas l'appareil juste avant, pendant ou après un orage (risque de coup de foudre/surtensions à haute énergie)! Veillez impérativement à ce que vos mains, vos chaussures et vêtements, le sol, l'instrument de mesure et/ou les cordons de mesure, les circuits et composants de circuits etc. restent absolument secs.
• Utilisez pour mesurer/pour les fonctions seulement des cordons de mesure/cables de raccordement et/ou des accessoires, qui sont adaptés aux caractéristiques du générateur. Seulement des accessoires doublement isolés ou renforcés (par exemple des adaptateurs BNC totalement isolés, etc.) doivent être utilisés.
• Lorsqu'un fonctionnement sans risque de l'appareil n'est plus possible, il convient de le utilisation sans danger n'est plus possible lorsque :
• l'appareil présente des dommages visibles;
• l'appareil ne fonctionne plus et
• a été stocké durant une période prolongée dans des conditions défavorables,
• lorsqu'il a subi de sévères contraintes liées au transport (chocs).
• N'allumez pas tout de suite l'appareil lorsqu'il vient d'être transporté d'une pièce froide vers un local chaud! La condensation formé ante avant de l'allumer.
• Ne démontez pas le produit!
• Ne laissez pas les matériaux d'emballage traînés sans surveillance, ceux-ci peuvent devenir un jouet dangereux pour les enfants.
• L'appareil ne convient que pour être utilisé à l'intérieur de locaux secs (pas de salle de bains ou autres pièces similaires humides). Évitez que l'appareil soit humide ou mouillé. Il y a danger d'électrocution, voire de mort!
• Dans les installations commerciales et industrielles, les normes de sécurité pour les installations et équipements électriques et règlements de prévention des accidents des associations professionnelles doivent être respectées.
• Faites attention au produit car il peut être endommagé à la suite de chocs, coups ou chutes, même à faible hauteur.
• Veuillez consulter également le mode d'emploi fourni et détaillé.

B) divers

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

Du point de vue de la sécurité, cet appareil a quitté l'usine en parfait état. Afin de maintenir l'appareil en bon état et d'en assurer l'utilisation correcte sans risques, l'utilisateur doit tenir compte des consignes de sécurité, des remarques et avertissements contenus dans le mode d'emploi fourni. Les symboles suivants doivent être respectés :

Dans ce mode d'emploi, le symbole avec le point d'exclamation dans un triangle indique des instructions importantes qui doivent être respectées.

Le symbole de l'éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute atteinte à la sécurité électrique de l'appareil.

Le symbole est utilisé pour pointer certains conseils et remarques spécifiques sur le fonctionnement.

Cet appareil est conforme aux normes CE et répond aux directives européennes requises.

Seulement pour une utilisation dans des locaux secs.

Potentiel de terre

Ou GND

Masse (ou châssis) de référence

Contrôle régulièrement la sécurité technique de l'appareil et des cordons de mesure en vous assurant de l'absence de dommages au niveau du boîtier, de pincements, etc. Prière de ne jamais utiliser l'appareil lorsqu'il est ouvert!

Ne dépassez jamais les valeurs d'entrée maxima admissibles! Ne touchez aucun circuit ou aucune partie des circuits en présence de tensions supérieures à 25 V/ARms ou à 35 V/CC. DANGER DE MORT!

Contenu d'emballage

• Générateur de fonction Cable USB Cable BNC-BNC CD du logiciel Le présent mode d'emploi Mode d'emploi (en anglais, sur le CD de logiciel)

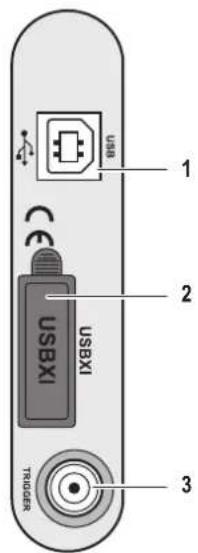

1 Port USB

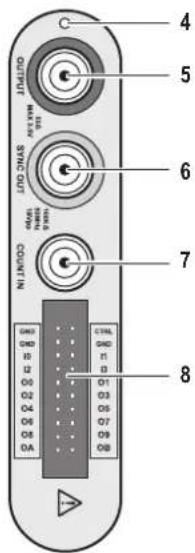

2 Connecteur USB XI pour mode multi-instruments (non disponible) 3 Connecteur BNC TRIGGER 4 Témoin d'alimentation 5 Connecteur BNC OUTPUT 6 Connecteur BNC SYNC OUT 7 Connecteur BNC COUNT IN 8 Input/Output digital

Deballage

Après le déballage, vérifiez, pour détecter d'éventuels dommages, toutes les pièces et leur exhaustivité.

Il est interdit d'utiliser des pièces endommagées pour des raisons de sécurité. Dans le cas de dommages, veillez contacter notre service clientèle.

Mise en PLACE de l'appareil

Placez l'appareil à l'aide de la poignée et/ou des pieds de l'appareil pour vous permettre de l'utiliser dans de bonnes conditions de confort et de lecture.

Pour respecter les indications de tolérance des données techniques, l'appareil doit avoir été en fonctionnement dans la gamme de température de fonctionnement spécifique pendant environ 30 minutes.

Mise en service

Avant de procéder à la mise en service, il est important de prendre connaissance du mode d'emploi fourni dans son intégralité (sur le CD du logiciel).

Alimentation

Ce générateur de fonctions est alimenté via un câble reliant son port USB (1) à un port USB de votre ordinateur. Utilisez le câble USB fourni à cet effet.

B) logiciel de mesure

La procédure d'installation du logiciel de mesure fait l'objet d'une description détaillée dans le mode d'emploi fourni.

Le logiciel contient un menu d'aide en 3 langues.

C) branchement des câbles de mesure

Reliez les câbles de mesure/pointes des sondes appropriées aux connecteurs BNC.

Les raccordements I/O (prise de branchement) (8) sont décrits dans le chapitre correspondant du mode d'emploi fourni.

Les câbles de raccordement pour le Input/Output digital (8) sont disponibles comme accessoires sur www.conrad.com

Assurez-vous que le produit est correctement relié à la terre durant le fonctionnement via la borne de terre.

Nettoyage et entretien

• Avant de procéder au nettoyage ou à la maintenance de l'appareil, il est impératif de respecter les consignes de sécurité suivantes :

L'ouverture des couvercles ou la dépose de pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures manuellement.

Avant le nettoyage ou la réparation, tous les câbles/fils connectés doivent être déconnectés de l'appareil et l'appareil doit être éteint.

Pour le nettoyage, n'utilise jamais de produits de nettoyage récurants, chimiques ou agressifs comme l'essence, l'alcool ou des produits similaires. Ils pourraient attaquer la surface de l'appareil. De plus, les vapeurs de ces produits sont explosives et nocives pour la santé. Pour le nettoyage, n'utilise aucune outil tranchant, tournevis, aucun objet métallique ou objet similaire. Pour nettoyer l'appareil et les cables de raccordement, utilisez un chiffon de nettoyage propre et non pelucheux, antistatique et légèrement humide.

Elimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères.

En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Donnees techniques

Tension d'alimentation. 5 V/DC via USB

Forme du signal de sortie. sinusoïdale, carrée, dents de scie, trapézoïdale, arbitraire, bruit gaussien, bruit blanc, AM/FM

Bande passante. DC-50 MHz

Gamme de fréquences sinus. 1 Hz - 50 MHz

Facteur de distorsion harmonique sinus.....-50 dBc

Gamme de fréquences rectangle 1 Hz - 5 MHz

Gamme de fréquences triangle 1 Hz - 10 MHz

Gamme de fréquences ARB. 1 Hz - 25 MHz

Résolution. 12 Bit

Mémoire graphique. 4 kSa

Impédance. 50 Ω

Résistance d'entrée. >100 kΩ

Mesure fréquence externe. DC - 50 MHz

Systèmes d'exploitation compatibles....... Windows XP, Vista, 7, 8

Conditions de stockage : 20 à +60 °C, ≤90 % HR (sans condensation)

Dimensions (L× P× H) 206x37x122mm

Poids. 400g
