Type de produit	Ventilateur extracteur (climatiseur)
Marque	Air King
Modèle	FRAKV
Utilisation	Extraction d'air et ventilation
Débit d'air réglable	30, 50, 80 ou 100 CFM
Diamètre de conduit recommandé	4 pouces (10,2 cm) rigide
Type de conduit	Rigide de préférence (flexible possible mais non recommandé)
Isolation	Conçu pour contact d'isolation directe (type IC)
Alimentation électrique	120 V~, 60 Hz
Dimensions estimées	30 x 30 x 25 cm
Poids estimé	3 kg
Matériaux	Métal et plastique
Installation	À encastrer dans le plafond avec conduit vers l'extérieur
Réglage de vitesse	Sélecteur de débit (CFM) sur le compartiment du filtre
Grille amovible	Oui, pour accès au réglage et entretien
Entretien	Nettoyage régulier de la grille et du filtre
Sécurité	Type IC pour contact avec isolant ; sceller les joints pour éviter les fuites d'air
Accessoires inclus	Grille, compartiment filtre, sélecteur de vitesse
Garantie	Consultez le fabricant

FOIRE AUX QUESTIONS - FRAKV Air King

Comment régler la vitesse de mon ventilateur Air King FRAKV ?

Retirez la grille pour accéder au poste de réglage situé sur le dessus du compartiment du filtre. Tournez le poste sur la vitesse souhaitée (30, 50, 80 ou 100 CFM), puis réinstallez la grille.

Quel type de conduit est recommandé pour ce ventilateur ?

Un conduit rigide de 4 pouces (10,2 cm) est recommandé pour une meilleure performance. Évitez les conduits flexibles ou de plus petit diamètre.

Faut-il isoler le conduit d'extraction ?

Oui, il est recommandé d'isoler le conduit pour réduire la perte d'énergie et empêcher la formation de moisissures. Placez l'isolant autour du conduit et du boîtier du ventilateur.

Comment installer correctement le ventilateur FRAKV ?

Utilisez le chemin de canalisation le plus court et le plus droit possible. Scellez les joints et les pénétrations extérieures avec du mastic pour un passage d'air étanche. Le ventilateur peut être en contact direct avec l'isolant (type IC).

Puis-je utiliser un conduit flexible ?

Un conduit flexible n'est pas recommandé car il réduit le débit d'air et augmente le bruit. Utilisez de préférence un conduit rigide de 4 pouces.

À quoi sert le poste de réglage sur le compartiment du filtre ?

Le poste de réglage permet de sélectionner le débit d'air entre 30, 50, 80 et 100 CFM, selon vos besoins de ventilation.

Comment nettoyer mon ventilateur Air King FRAKV ?

Retirez la grille et nettoyez-la avec un chiffon humide. Le filtre peut être dépoussiéré ou lavé à l'eau savonneuse. Assurez-vous de bien sécher avant de remonter.

Le ventilateur est-il compatible avec une isolation en contact direct ?

Oui, ce ventilateur est conçu pour le contact d'isolation directe (type IC). Il peut être recouvert entièrement d'isolant sans risque.

Que signifie l'indication 'type IC' ?

IC signifie 'Insulation Contact' : le ventilateur peut être installé en contact direct avec l'isolant du plafond, sans nécessiter d'espace de sécurité.

Où puis-je télécharger la notice complète du FRAKV ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction dans votre langue.

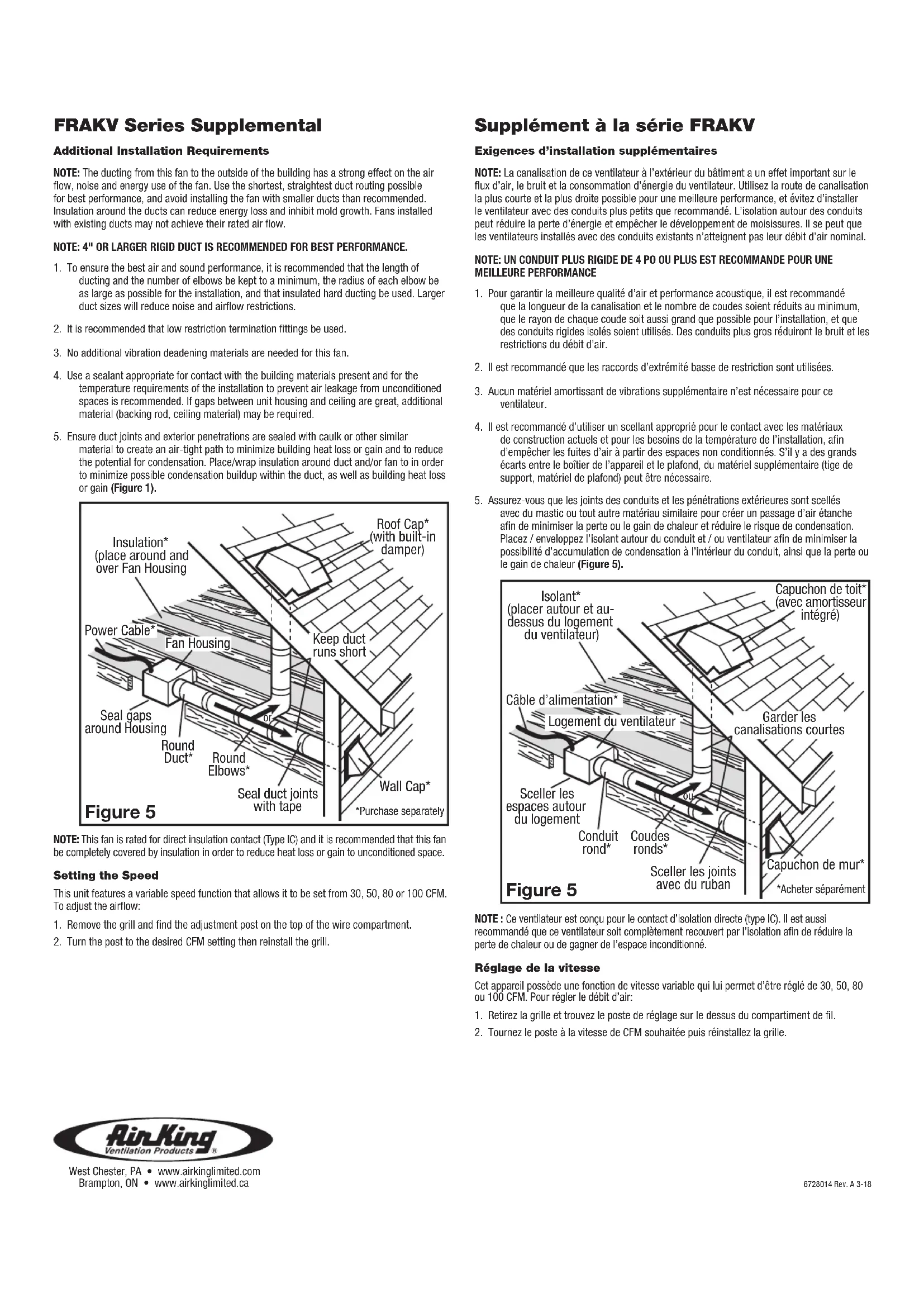

MODE D'EMPLOI FRAKV Air King

Exigences d'installation supplémentaires

NOTE: La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d'installer le ventilateur avec des conduits plus petits que recommandé. L'isolation autour des conduits peut réduire la perte d'énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur débit d'air nominal.

Note: un conduit plus RIGIDE de 4 PO ou plus est recommande pour une meilleure performance

1. Pour garantir la meilleure qualité d'air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible pour l'installation, et que des conduits rigides isolés soient utilisés. Des conduits plus gros réduiront le bruit et les restrictions du débit d'air.
2. Il est recommandé que les raccords d'extrémité à basse restriction soient utilisés.
3. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.
4. Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoins de la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîtier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.
5. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du mastic ou tout autre matériau similaire pour créer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l'isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 5).

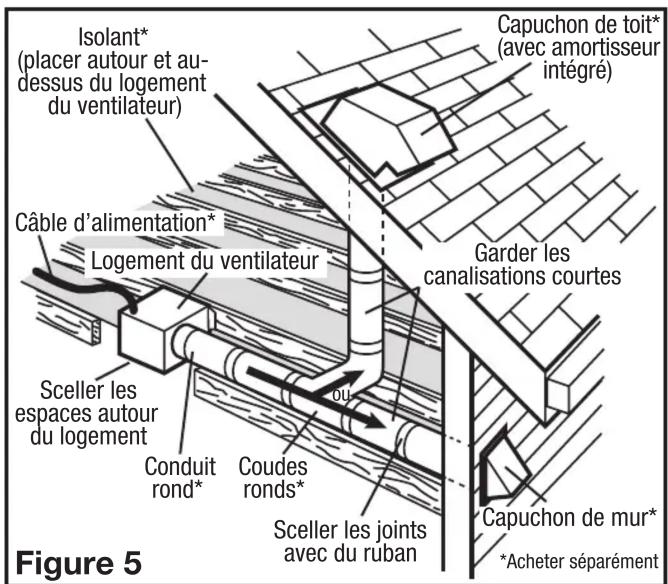

Isolant* (placer autour et au-dessus du logement du ventilateur) Capuchon de toit* (avec amortisseur intégré) Câble d'alimentation* Logement du ventilateur Garder les canalisations courtes Sceller les espaces autour du logement Conduit rond* Coudes ronds* Sceller les joints avec du ruban Capuchon de mur* *Acheter séparément Figure 5

NOTE : Ce ventilateur est conçu pour le contact d'isolation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'isolation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

Réglage de la vitesse

Cet appareil possède une fonction de vitesse variable qui lui permet d'être réglé de 30, 50, 80 ou 100 CFM. Pour régler le débit d'air:

1. Retirez la grille et trouvez le poste de réglage sur le dessus du compartiment de fil.
2. Tournez le poste à la vitesse de CFM souhaitée puis réinstallez la grille.
