CECM60FCW - Four électrique CONTINENTAL EDISON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de four	Four électrique
Capacité	60 litres
Puissance	2200 Watts
Fonctions de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Température maximale	250°C
Dimensions (L x P x H)	59.5 x 56.5 x 59.5 cm
Poids	30 kg
Matériau de la cavité	Émail
Éclairage intérieur	Oui
Nettoyage	Facile grâce à la cavité en émail
Sécurité	Protection contre la surchauffe, porte froide

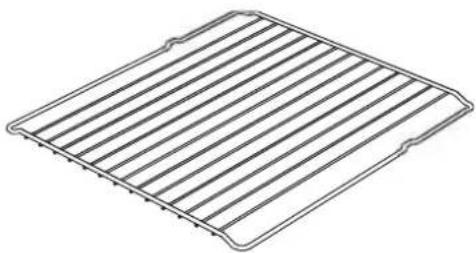

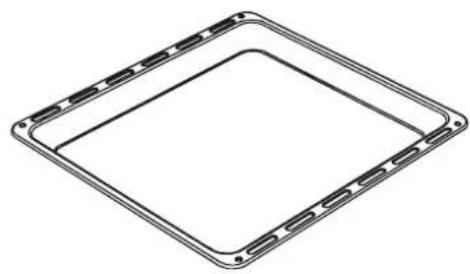

Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - CECM60FCW CONTINENTAL EDISON

Comment régler la température du four Continental Edison CECM60FCW ?

Pour régler la température, tournez le bouton de sélection de température situé sur le panneau de commande. Vous pouvez choisir la température souhaitée entre 50°C et 250°C.

Comment nettoyer l'intérieur du four ?

Pour nettoyer l'intérieur du four, utilisez un chiffon humide et un nettoyant doux. Évitez les produits abrasifs qui pourraient endommager la surface.

Le four ne chauffe pas, que faire ?

Vérifiez si le four est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que vous avez sélectionné la fonction de cuisson appropriée.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, réglez le bouton de minuterie sur le temps souhaité. Le four émettra un signal sonore lorsque le temps est écoulé.

Le ventilateur du four fonctionne-t-il en permanence ?

Le ventilateur fonctionne pendant la cuisson pour assurer une chaleur uniforme. Il peut continuer à fonctionner quelques minutes après que le four a été éteint pour refroidir l'appareil.

Puis-je utiliser du papier sulfurisé dans le four ?

Oui, vous pouvez utiliser du papier sulfurisé dans le four Continental Edison CECM60FCW. Assurez-vous qu'il ne touche pas les éléments chauffants pour éviter tout risque d'incendie.

Comment savoir si le four est préchauffé ?

Le témoin lumineux sur le panneau de commande s'éteindra une fois que le four a atteint la température souhaitée.

Le four émet une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, c'est normal. Lors de la première utilisation, des résidus de fabrication peuvent brûler et provoquer une odeur. Cela devrait disparaître après quelques utilisations.

Comment régler l'heure sur le four ?

Pour régler l'heure, maintenez enfoncé le bouton 'Clock' et utilisez le bouton de réglage pour ajuster les heures et les minutes.

Le four fait du bruit pendant son fonctionnement, est-ce un problème ?

Un léger bruit peut être normal, surtout si le ventilateur est en marche. Si le bruit est excessif ou inhabituel, contactez le service clientèle.

MODE D'EMPLOI CECM60FCW CONTINENTAL EDISON

Cuisinière mixte four électrique 60cm Freestanding cooker Instruction Booklet1

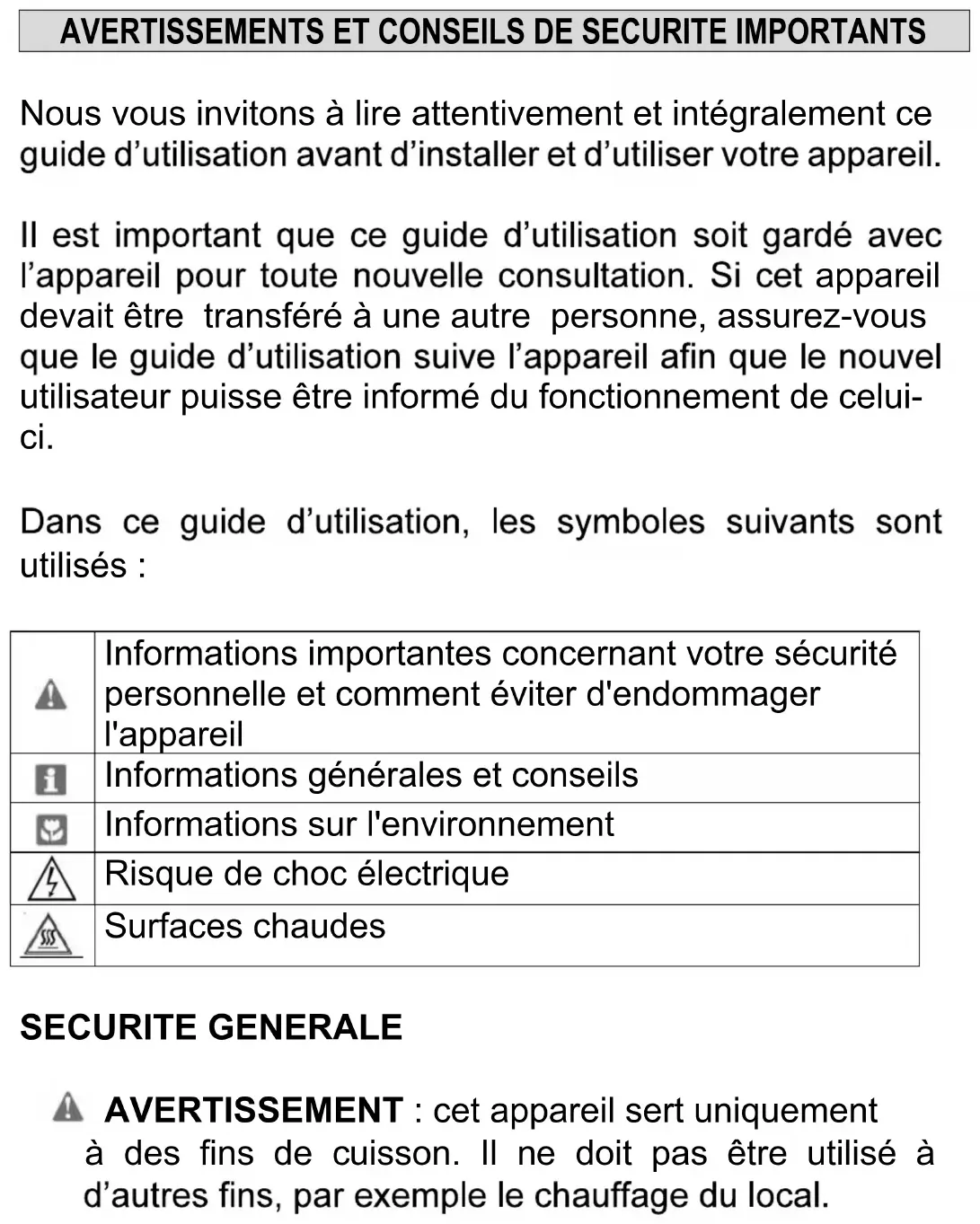

AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS

Nous vous invitons à lire attentivement et intégralement ce appareil devait être transféré à une autre personne, assurez-vous utilisateur puisse être informé du fonctionnement de celui- ci. utilisés : Informations importantes concernant votre sécurité personnelle et comment éviter d'endommager l'appareil

Informations générales et conseils

Informations sur l'environnement

Risque de choc électrique

AVERTISSEMENT : cet appareil sert uniquement

à des fins de cuisson. Il ne doit pas être utilisé à2

AVERTISSEMENT : pour éviter tout risque

raccordements (gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

AVERTISSEMENT : pour éviter tout risque de

AVERTISSEMENT : votre appareil a été conçu

pour être utilisé par des adultes. Il est destiné à un usage domest que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.

AVERTISSEMENT : lors du nettoyage de

les boutons sur la position « Arrêt », Utilisez uniquement des produits du commerce non ou de vapeur est proscrite pour écarter le risque

AVERTISSEMENT : afin

AVERTISSEMENT : lors de la mise au rebut de

our écarter tout risque corporel, mettre prendre des informations auprès des services de votre3 commune sur les endroits autorisés pour la mise au rebut

accessibles deviennent chauds pendant et après le fonctionnement, la vitre de la porte est chaude et les éloigné les enfants. Si ces différents points ne sont pas respectés, cela pourrait occasionner des risques corporels et matériels.

SECURITE DES ENFANTS

Cet appareil est conçu pour être utilisé par des adultes. pas comme un jouet. ppareil pendant et après en touchant la surface de la table de cuisson, en renversant ou en tirant un récipient de cuisson ou en touchant la façade ne manipulent pas les Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque4 Le nettoyage et effectués par des enfants, sans surveillance.

pas les commandes. Il convient de maintenir à distance les enfants de moins de agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement. BRANCHEMENT électrique. Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque terre conformément aux prescriptions en vigueur. endommagé, il doit être remplacé par le fabricant, son service après-vente ou des5

des branchements électriques. les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs) avec un écartement minimal de 3mm entre les contacts.

AVERTISSEMENT : utilisez uniquement les

dispositifs de protection de table de cuisson conçus par adaptés, ou les dispositifs de protection de table de de protection non appropriés peut entrainer des accidents. INSTALLATION effectuées par un personnel qualifié et suivant les normes en vigueur. Cette cuisinière est lourde, faire attention lors de son déplacement. Les conditions de réglage de cet appareil sont inscrites sur6 Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Ces instructions sont valables pour le pays dont le symbole ter à la notice technique qui fournira les instructions nécessaires ATTENTION : (cuisson des toute autre utilisation domestique, commerciale ou industrielle. Il doit être utilisé selon les instructions de ce guide. pas destiné à être utilisé dans : - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ; - des clients des hôtels, motels et autres environnements à caractère résidentiel ;

- la restauration et autres applications similaires y compris la vente au détail. Ne pas transformer ou modifier les caractéristiques de

AVERTISSEMENT : cette cuisinière doit être

attachée solidement au mur avec la chaîne de sécurité7 et deux crochets sont inclus. surchauffe. distribution locale (nature du gaz et pression du gaz) et le

Les conditions de réglage de cet appareil sont inscrites sur e signalétique) des produits de la combustion. Il doit être installé et Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. UTILISATION Votre appareil est destiné à un usage domestique normal. Ne pas modifier ou ne pas essayer de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. Avant la première utilisation de votre appareil, faire chauffer et les graisses de protection utilisées lors de la fabrication.8 en fonctionnement ou fenêtre ouverte pour limiter les ATTENTION : Une utilisation intensive et plus efficace, par exemple en ouvrant la fenêtre ou en augmentant la puissance de la ventilation mécanique si elle existe. Surveillez attentivement la cuisson lors de friture dans

Si vous utilisez un appareil électrique à proximité de votre appareil électrique ne sera pas en contact avec une surface chaude de la cuisinière qui serait susceptible de fondre ou de se coincer dans la porte du four. Les récipients de cuisson et leur manche ou leurs poignées ne doivent pas dépasser de la plaque de cuisson. Ne pas utiliser de récipients instables ou déformés, ils pourraient se renverser et provoquer des dommages En plus du ou des accessoires fournis avec votre appareil, sez que des plats, des moules à gâteaux résistants à de hautes températures.9 deviennent chaudes, utilisez des gants de protection thermique quand vous les sortez du four. urer que tous les boutons sont sur la position « Arrêt ». de faire attention à ne pas toucher les éléments chauffants MISE EN GARDE : laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des déclencher un incendie. rir les flammes, par exemple, avec un couvercle ou une couverture anti-feu. ATTENTION : le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.

entrepose résultats culinaires, assurez- toujours propre. Les projections de graisses peuvent inflammables dans le tiroir ou à proximité de la cuisinière.10 Ne rien laisser sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie. Ne pas placer de papier aluminium directement en contact du fond du four, la chaleur accumulée pourrait entrainer une Sur la porte ouverte du four : ne pas poser de charge Veillez à ne rien laisser sur la table de cuisson pendant Ne jamais faire fonctionner votre table de cuisson à vide sans récipient dessus. un fonctionnement correct. éloignez les jeunes enfants. NETTOYAGE MISE EN GARDE : lampe, pour éviter tout risque de choc électrique.11

2. Bouton de sélection du mode de cuisson du four principal

3. Bouton de commande de la plaque chauffante arrière gauche

4. Bouton de sélection du foyer avant gauche

5. Bouton de sélection du foyer avant droit

6. Bouton de sélection du foyer arrière droit

2- Bouton réglage du thermostat

3- Bouton réglage du four

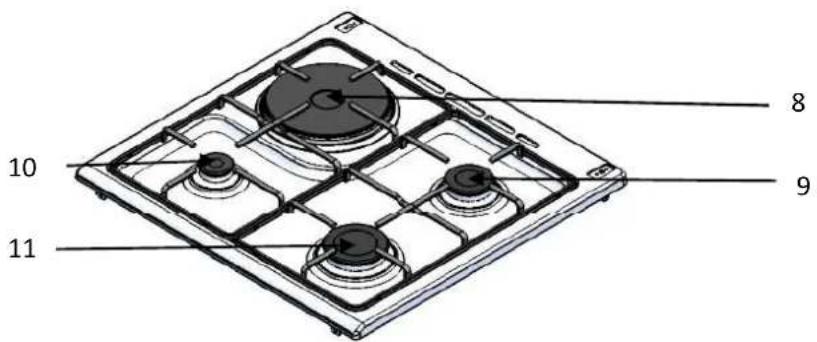

4- Bouton de réglage des brûleurs

8- Plaque électrique Ø180 mm

Thermostat : Permet de régler la température de cuisson. Après avoir placé le plat à l'intérieur du four, tournez la molette pour ajuster le réglage de température souhaité entre 40-240 °C Max. Pour la température de cuisson de différents aliments, consultez le tableau de cuisson. Mode de cuisson : Permet la sélection des feux devant être utilisés pendant la cuisson. Ces programmes de cuisson et leurs fonctions sont décrits dans le paragraphe V UTILISATION, b- Utilisation du four, voir tableau de « Signification des modes de cuisson ». Position « Arrêt » du four (1)

Position « Arrêt » des foyers (2)

pour placer le symbole «

» en face du repère de sélection [ ] et ainsi arrêter le fonctionnement du four.

(2) Tourner le molette pour placer le symbole « Arrêt » en face du repère de sélection [0] et ainsi arrêter le fonctionnement du foyer concerné.15 ACCESSOIRES FOURNIS Une lèchefrite : peut être positionnée sur 4 niveaux. Elle sert à recueillir les jus et les graisses de cuisson. Il est conseillé de verser au préalable un son nettoyage après refroidissement. Une grille de cuisson : peut être positionnée sur 4 niveaux. Elle sert à poser les plats ou autres récipients pour la cuisson. Votre plat doit être centré sur la grille. Remarque : les niveaux de placement des accessoires dans le four sont indiqués de 1 (niveau le plus bas) à 4 (niveau le plus haut) dans

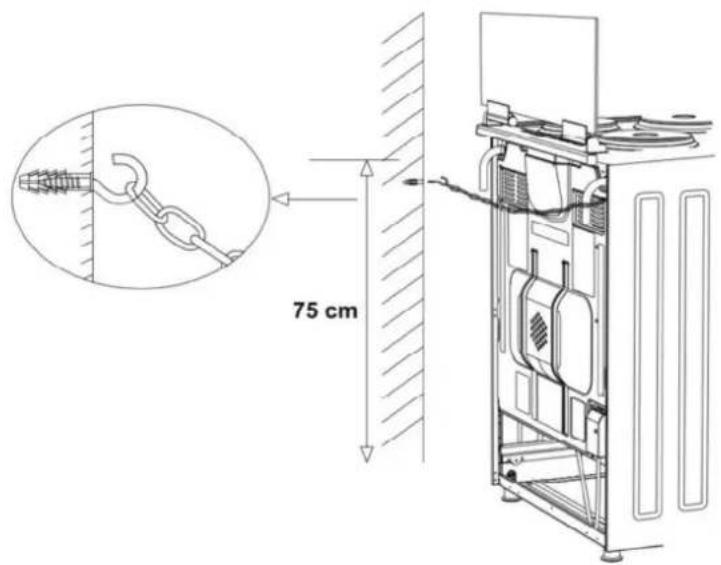

FIXATION DE LA CUISINIERE

Deux crochets et chevilles sont fournis pour la fixation de l'appareil au mur.16

II- CARACTERISTIQUES TECHNIQUES

Références CECM60FCB (Modèles MFT1-6314IERSA) CECM60FCS (Modèle (MFT1-6314IERGS) CECM60FCW (Modèle MFT1-6314IERBB) Dimension (LxHxP) 59,8 X 83 X 61 cm Poids 43,7 kg Type d'installation Pose libre Alimentation électrique 220-240V~, 50 Hz 3,8 kW + 5,55 kW (plaque de cuisson + four) = 9,4 kW Mise sous tension et régulation du thermostat Oui Plage de thermostat 40° 240 C° Type de nettoyage Catalyse

Marque CONTINENTAL EDISON Références CECM60FCB (Modèles MFT1-6314IERSA) CECM60FCS (Modèle (MFT1-6314IERGS) CECM60FCW (Modèle MFT1-6314IERBB) Nombre de four 1 Four Indice cavité ) 91,6

normalisée dans une cavit cycle en chaleur tournante par cavité 0,76 kWh/cycle Source de chaleur Électricité Volume utile de cavité 66 litres Informations pour les plaques de cuisson mixtes DIRECTIVE EUROP ENNE 2009/125/CE - R GLEMENT N° 66/2014 SELON EN 60350-1 :2011 Identification CONTINENTAL EDISON réf. CECM60FCB (Modèle MFT1-6314IERSA) CONTINENTAL EDISON réf. CECM60FCS (Modèle MFT1-6314IERGS) CONTINENTAL EDISON réf. CECM60FCW (Modèle MFT1-6314IERBB) Type de plaque 3 Gaz et 1 électrique Nombre de zones et/ou aires de cuisson 4 Témoin de mise sous tension Oui Puissance totale par zone de cuisson Zone de cuisson avant gauche 0,95 kW Zone de cuisson avant droite 2,90 kW Zone de cuisson arrière droite 1,70 kW Zone de cuisson arrière gauche 1,5 kW17

AVERTISSEMENT : Les valeurs fournies avec l'appareil ou les documents qui l'accompagnent sont des

valeurs de laboratoire conformes aux normes respectives. Ces valeurs peuvent varier en fonction de l'utilisation et des conditions ambiantes. Cuisinière Cat II 2E+3+ G 20/G 25-20/25mbar G 30/G 31-(28-30)/37mbar Pays de destination :

AVERTISSEMENT : Cet appareil doit être installé et branché par un technicien ou une personne qualifiée

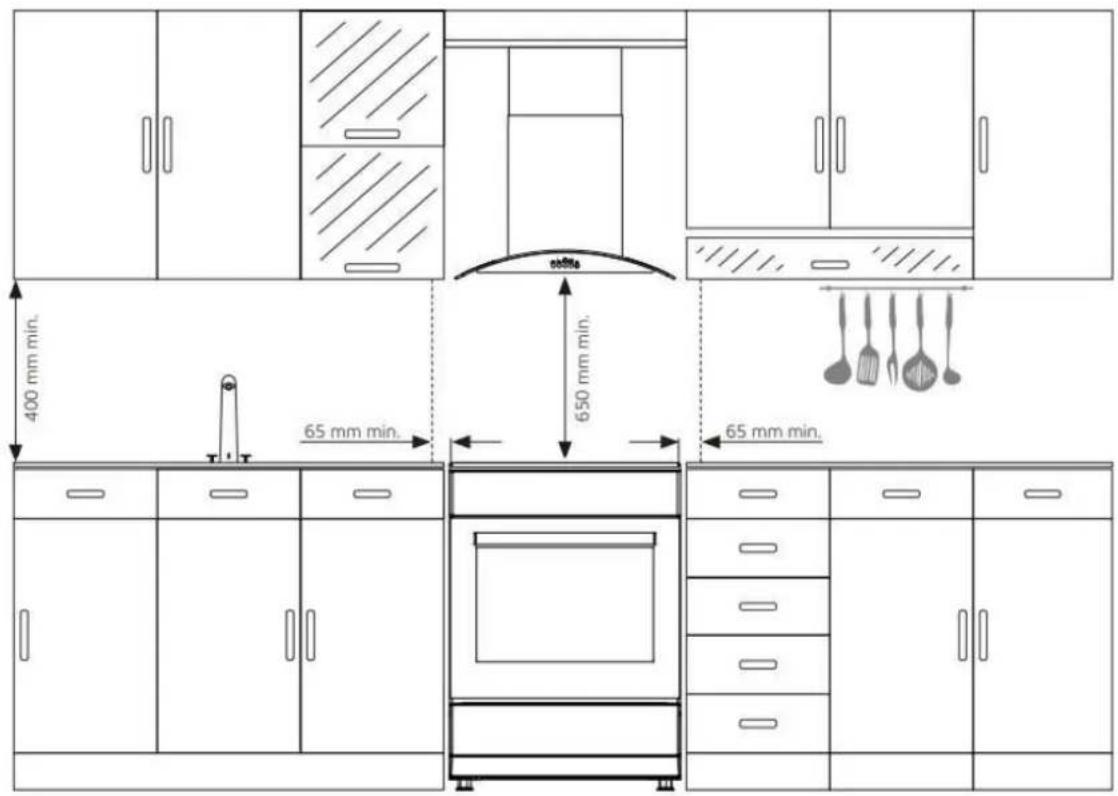

conformément aux normes en vigueur. IMPORTANT : A. Emplacement enêtre.

La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière. En ce qui concerne la protection contre la surchauffe des surfaces environnantes, respectez les distances ci-dessus par rapport aux parois latérales des meubles. B. Déballage Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur des compartiments de l'appareil. er sont recyclables. Ils doivent être jetés dans les bacs de collecte prévus à cet effet.19 Pour en savoir plus : www.quefairedemesdechets.fr

Ne pas utiliser la cuisinière en cas de doutes l qualifié. enfants, car ils représentent des sources de danger. C. Branchement au réseau électrique AVERTISSEMENT

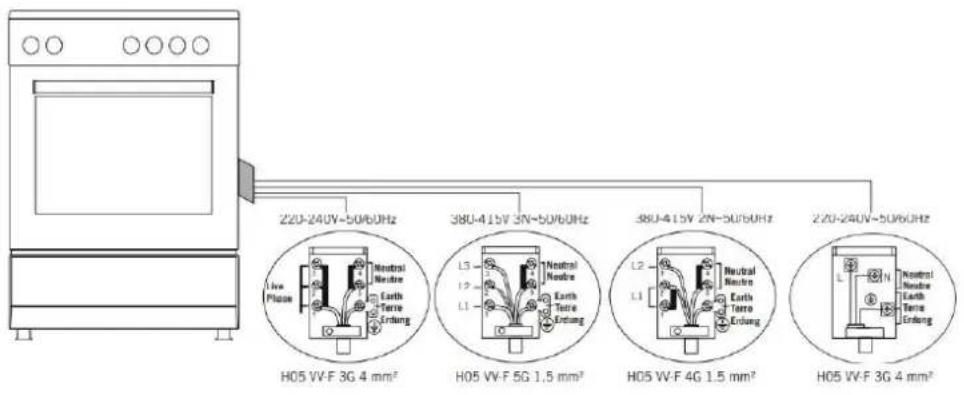

Le branchement électrique de cet appareil doit être effectué par un professionnel agréé ou par un électricien qualifié, conformément aux instructions de cette notice et conformément aux monophasée. Elle peut être également installée sur tension triphasée avec 3 fusibles 16 AMP en conformité avec réalisée par un technicien qualifié. Votre four est réglé en conformité avec une alimentation électrique de 220-240V AC / 380-415V AC, 50 Hz. Si le courant est différent de cette valeur spécifiée, contactez votre centre de service autorisé.

AVERTISSEMENT : Le four doit être relié à la terre. La connexion doit être conforme aux réglementations

doit être installé, contactez immédiatement un électricien qualifié. Le fabricant ne peut être tenu responsable la terre. Si le cordon d'alimentation est endommagé il doit être remplacé par le fabricant, un réparateur agrée ou toute personne qualifiée, afin d'éviter tout danger. e marqué par le symbole. est de 3 mm. Risque d'électrocution ! Mettez l'appareil hors tension avant toute intervention sur les parties électriques. Risque d'électrocution ! Mettez l'appareil hors tension avant toute intervention sur les parties électriques.20 Schéma de connexion

AVERTISSEMENT : Avant de brancher votre appareil, assurez-vous que la tension électrique de votre

conditions de branchement électrique sont indiqué de cet appareil et son branchement au réseau électrique doivent être effectués uniquement par un technicien qualifié. Cet appareil doit être relié à la terre : utilisez uniquement un câble électrique de section appropriée, Le câble est fourni un câble 4x1.5. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente. AVERTISSEMENT

AVERTISSEMENT : cet appareil doit être branché au réseau électrique par

différentiel avec un écartement minimal de 3 mm entre les contacts.

AVERTISSEMENT : Ce disjoncteur doit être dimensionné à la charge et conforme aux normes applicables

manière à ne jamais dépasser de plus de 50°C la température ambiante sur toute sa longueur. Avant de procéder au branchement, vérifiez que :

applicables en la matière. multipolaire est facilement accessible, une fois que la cuisinière est installée. D. Aération de puissance installée) se reporter à la plaque signalétique de votre appareil. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient évacués.21 ² au total. ATTENTION : de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe. E. Installation

AVERTISSEMENT : Cette cuisinière doit être attachée solidement au mur avec la chaîne de sécurité

tout risque de basculement (voir figure ci-dessus). Deux chevilles et crochets sont inclus. Vous devez vous assurer que les chevilles fournies sont adaptées à la nature de votre mur. En cas de doute consulter un professionnel du bâtiment avant leur installation. Afin de prévenir le basculement de l'appareil, ces moyens de stabilisation (deux chevilles et crochets) doivent être installés. Afin de prévenir le basculement de l'appareil, assurez-vous que le crochet est vissé de façon sécurisée sur le mur.22 F. Raccordement au gaz Votre cuisinière est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique. de la cuisinière sont compatibles avec celles du réseau de distribution de gaz. Les tubes souples ou tuyaux flexibles doivent être atteignables et visibles sur toute leur longueur, remplacés

au propane. indiquées dans les normes en vigueur. Le raccordement sera fait conformément à la norme EN 30-1-1 selon le pays de destination et aux réglementations spécifiques de chaque pays. (G1/2). Appareil livré avec un about annelé NF + joint pour une utilisation de tube souple avec collier au GPL (Gaz de pétrole liquéfié) avec un tube souple à collier (Butane). Raccordement par tuyau à embout mécanique.

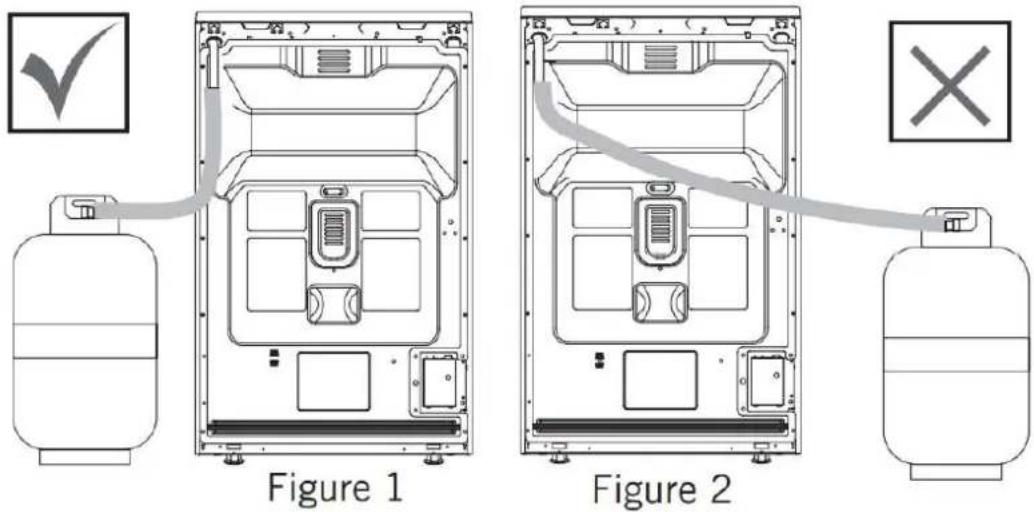

Raccordement par tuyau souple équipé de ses colliers.

Si le passage du tuyau de raccordement derrière la cuisinière est nécessaire, respecter les prescriptions données à savoir :

1 m Raccordez une extrémité du tuyau flexible à l'arrivée du gaz, puis, avant de positionner eubles, extrémité.

tuyau de gaz ne forme pas de boucle et qu'il n'est pas en contact avec les parois chaudes de l'appareil.23 Le raccordement gaz s'effectue : de façon à ce contact avec une partie mobile. le tuyau ne doit pas présenter des courbes excessivement étroites ou des étranglements. Les tubes et tuyaux flexibles doivent répondre aux exigences règlementaires :24 Clef à douille G. Vérification étanchéité savonneuse et jamais une flamme. -vous que les molettes de commandes sont fermées et que

ou substance similaire.

2. Appliquer une solution savonneuse aux points de raccordement.

4. En cas de fuite, des bulles vont apparaître.

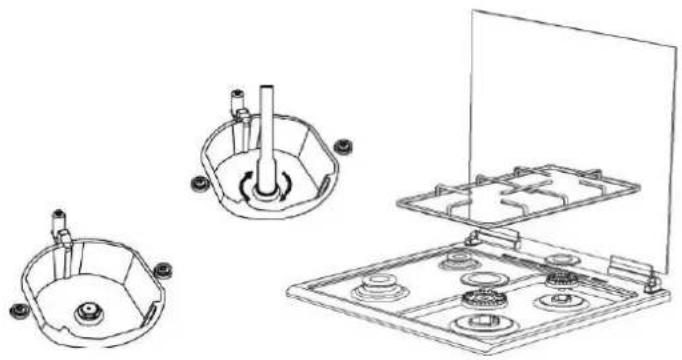

après-vente. H. Changement injecteurs AVERTISSEMENT Avant toute intervention, débranchez votre cuisinière, vérifiez que toutes les molettes sont en position « arrêt », et que la cuisinière est complètement refroidie. Pour adapter la cuisinière à un type de gaz différent : Brûleurs

1. Enlevez les grilles du plan de cuisson

2. Sortez les brûleurs de leur logement

3. Retirez le couvercle et le corps du brûleur

4. Avec une clé à douille, dévissez les injecteurs

5. Remplacez par les injecteurs adaptés au nouveau type de gaz (voir tableau des injecteurs).

6. Veillez à serrer correctement les injecteurs

7. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

les injecteurs. ATTENTION : Après avoir exécuté les adaptations ci-dessus, procéder aux réglages des débits réduits dans le paragraphe suivant.25 À noter que ce réglage doit être effectué au gaz naturel. Pour le GPL (Butane - Propane), la vis doit être serrée à fond.

1. Allumer le brûleur.

2. Ajuster et tourner la mol

3. Retirer la molette du robinet à gaz.

4. Utiliser un tournevis de taille appropriée pour ajuster la vis de réglage du débit réduit.

5. La longueur normale d'une flamme droite en position réduite doit être de 4mm.

montre dans le cas contraire, tourner

7. En guise de dernier contrôle, mettre le brûleur successivement dans les positions flamme haute et

flamme réduite et vérifier si la flamme est allumée ou éteinte.

8. La position de la vis peut varier selon le type de robinet à gaz utilisé pour votre appareil.

9. it réduit soit correct.

Assurez- triés séparément pour le recyclage (Voir paragraphe Pour éliminer tout résidu ou graisse ayant pu être laissé(e) durant la production :

1. Ouvrez la porte du four et laissez-le chauffer à 240°C pendant 45 minutes, puis éteignez le four en

tournant les molettes sur la position « Arrêt » et laissez-le refroidir.

2. Tournez la molette correspondante 4 foyers de la table de cuisson sur la position maximale

et laissez-le fonctionner pendant 5 minutes. Éteignez le foyer en tournant la molette sur la position « Arrêt » et laissez-le refroidir. Faites la même opération sur chacun des autres foyers.

AVERTISSEMENT : aérez la pièce durant cette opération pour éliminer la fumée dégagée.26

A. Aération de la pièce - s mécanique). en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe. B. Utilisation du four pendant 10 à 15 minutes.

1- Tournez le bouton de sélection des programmes sur le mode de cuisson désiré.

2- Tournez le bouton du thermostat sur la température souhaitée (de 40 à 240 °C Max).

3- Placez les aliments dans un plat et mettez-le dans le four.

4- Repositionnez le bouton du thermostat et le bouton de sélection des programmes en position « Arrêt »

pour éteindre le four. ATTENTION ! pas complètement refroidi.

Tableau de cuisson des aliments Aliments Température (°C) Position des niveaux Durée de cuisson (min.) Gâteaux 170-180

35-45 Petits Gâteaux 170-180

35-45 Pâtisserie 180-190

20-25 Tarte Aux Pommes 180-190

25-30 (Les valeurs ci-dessus sont indicatives)27 Signification des modes de cuisson Symbole Signification Explication Convection naturelle Les éléments de chauffe inférieur et supérieur sont utilisés. Ce mode est idéal pour les gâteaux, biscuits, flans, lasagnes et viandes à rôtir. Voûte Seule la résistance supérieure fonctionne. Ce mode est idéal pour les grillades. Sole Seule la résistance inférieure fonctionne. Ce mode est idéal pour cuire les fonds de tartes et autres pâtisseries. Grill Le grill garantit un steak ou un poisson parfait et la puissance peut être réglée sur différentes griller ou du résultat désiré. C. Utilisation du grill

1. Lorsque vous mettez en route le grill, les aliments ne doivent pas être en contact direct avec les

2. Vous pouvez préchauffer pendant 5 minutes le four et placer les aliments au centre pour assurer une

cuisson parfaite. Pour allumer le grill :

1. Placez le bouton de fonction sur le symbole

2. Ensuite, réglez-le à la température désirée.

Pour éteindre le grill : D. Utilisation de la plaque de cuisson28 Chaque molette contrôle un foyer spécifique de la plaque de cuisson. Lorsque vous n'utilisez pas l'appareil, assurez-vous toujours que toutes les molettes sont sur la position « Arrêt ». Le symbole représentant une grande flamme indique la puissance de cuisson la plus élevée et le symbole représentant une petite flamme indique la puissance de cuisson la moins élevée. Complètement ouvert Ouvert à moitié a. Utilisation des brûleurs à gaz Dispositif de sécurité contre la coupure de flamme (Thermocouple) de flamme, tournez la molette sur la position « Arrêt », attendez une minute avant de rallumer votre foyer. assurez-vous que les chapeaux des brûleurs sont placés comme il convient. La position appropriée des chapeaux de brûleur est illustrée ci-dessous

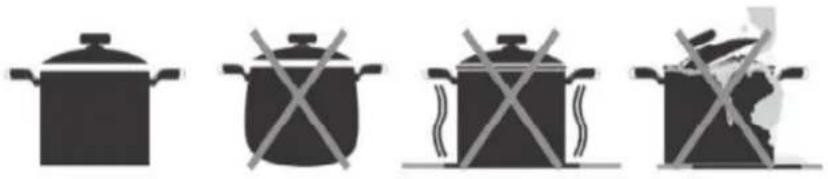

des récipients à base concave ou convexe. Utilisez toujours des récipients à fond plat appropriés à la taille de chaque brûleurs (voir tableau suivant) : Type de brûleur Taille du brûleur Petit brûleur 12-18 cm Brûleur s moyens

Grand brûleur 22-24 cm29 Utilisez des récipients dont le fond est suffisamment grand pour couvrir le brûleur. Si vous utilisez des récipients de diamètres trop petits, la flamme peut être découverte et provoquer des brûlures ou un incendie.

Les symboles sérigraphiés au-dessus des molettes indiquent la correspondance entre la molette et le brûleur (ici, foyer avant arrière gauche

c. Allumer un brûleur Sur le tableau de bord, un schéma indique la correspondance entre chaque brûleur et la molette correspondante.

Appuyez tout en tournant en même temps et tourner la molette correspondant au brûleur afin de sélectionner la position MAXIMUM (grande flamme )

2. ez à presser la molette pendant 10 secondes environ de façon à

laisser le temps à la flamme de chauffer le thermocouple.

pas, patientez pendant quelques instants.

5. Régler la puissance de cuisson souhaitée (grande flamme /petite flamme) et poser votre récipient.

6. Après chaque utilisation, tourner la molette en position « Arrêt ».

. Mettez la molette sur la positon "Arrêt" et ne pas essayer de rallumer pendant au moins 1 min. AVERTISSEMENT : Le dispositif ne doit pas être actionné pendant plus de 15 s. re au moins ATTENTION ! l refroidie.

- n directement sur la table de cuisson. Celle- être utilisée comme telle. - u épousent parfaitement la zone de chauffe. - utilisez toujours des récipients (casseroles, poêles) dont le diamètre couvre totalement la zone de chauffe afin que toute la chaleur disponible puisse être utilisée.30

- le dessous de vos casseroles doit être sec et propre pour garantir une plus longue durée de vie de vos foyers de cuisson et de vos récipients. - ne jamais laisser un foyer chauffer à une puissance maximum sans surveillance. Un débordement provoquerait de la fumée et des résidus graisseux pourraient prendre feu. - ne laissez jamais un foyer allumé sans récipient dessus car le niveau maximum de chaleur est atteint très - v ui dépasseraient du périmètre de cuisson. - cuire de préférence avec un couvercle sur le récipient d. Utilisation de la plaque électrique chauffante

1- Les plaques chauffantes électriques possèdent en général

6 niveaux de température. (Comme décrit ci-dessous)

2- Lors de la première utilisation, faites fonctionner votre

plaque chauffante électrique sur la position 6 pendant 5 minutes. De cette façon, le matériau sensible à la chaleur de votre plaque va durcir sous l'effet de la chaleur.

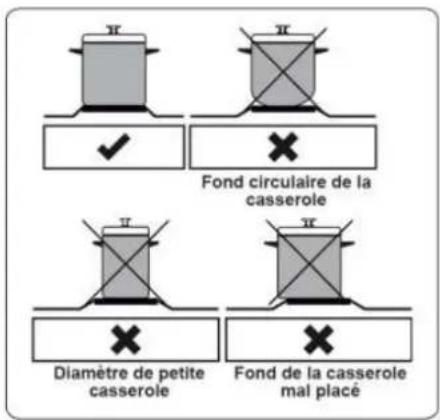

3- Servez-vous autant que possible de casseroles à fond plat

qui entrent pleinement en contact avec la plaque. Ceci vous permettra une utilisation optimale de l'énergie. Niveau Niveau (W) Fonction

Ø180 mm 0 0 Position arrêt 1 115 Pour faire fondre du beurre ou autre et pour réchauffer de petites quantités de liquide 2 175 Pour réchauffer de plus grandes quantités de liquide. Pour préparer des crèmes et des sauces. 3 250 Pour décongeler des aliments et les faire cuire. 4 600 Pour faire cuire du poisson et des viandes délicates. 6 850 Pour faire bouillir de grandes quantités de liquides pour faire frire.

AVERTISSEMENT : Avant de procéder au

Assurez-vous que toutes les commandes de la table de cuisson et/ou du four sont sur la position « Arrêt ». Laissez la table de cuisson et/ou le four refroidir complètement pour éviter tout risque de brûlures. ppareil soigneusement après chaque utilisation. Il est nécessaire de retirer les résidus de cuisson, évitant ainsi la combustion de ces résidus les fois suivantes. our nettoyer la cuisinière, cela évitera

NETTOYAGE DU BANDEAU DE COMMANDE

Ne retirez pas les molettes pour nettoyer le bandeau de commande. Essuyez avec un chiffon ou une avec du liquide vaisselle puis séchez avec un chiffon doux.

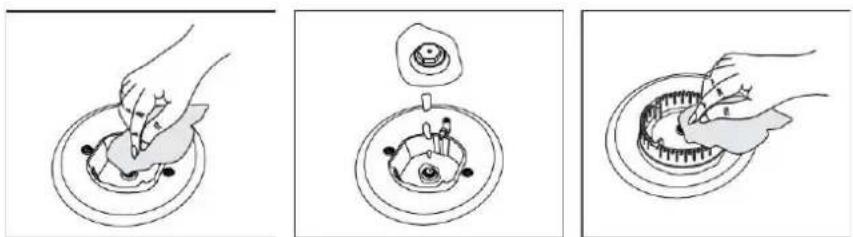

NETTOYAGE DE LA TABLE DE CUISSON

Pour nettoyer votre table contenant du liquide vaisselle ou un produit adapté à votre table de cuisson. de couteau, etc.).

NETTOYAGE DES ACCESSOIRES

Lavez à l'eau savonneuse la grille de cuisson et la lèchefrite après chaque utilisation, puis rincez et séchez bien avant une nouvelle utilisation.

Après chaque utilisation, nettoyez le four avec une éponge douce ou un chiffon doux imbibés contenant du liquide vaisselle. Essuyez ensuite avec un chiffon humide, puis séchez-le soigneusement avec un chiffon doux et sec. Nettoyez l'extérieur de l'appareil avec un chiffon légèrement humide. Séchez complètement.32 NETTOYAGE ET INSTALLATION DE LA PORTE DU FOUR Figure 16.1 Figure 16.2 Figure 17.1 Figure 17.2 Pour remettre la porte du four à sa place, effectuer les mêmes opérations dans le sens inverse.

NETTOYAGE DE LA VITRE DU FOUR

La vitre intérieure peut se démonter, facilitant ainsi le nettoyage. Cette opération se fait à froid. Pour le démontage : - ouvrez complètement la porte et appuyez sur les loquets en plastique de chaque côté de la porte (A). Ouvrez complètement la porte du four en la tirant vers vous et procédez au déverrouillage en tirant le verrou de charnière vers le (Figure 16.1) Amenez le verrou de charnière au plus grand angle (Figure 16.2) et positionnez les deux charnières vers la même position en approchant la porte du four vers le four. Fermez la porte du four de manière à appuyer sur le verrou de charnière (Figure 17.1). Pour retirer la porte du four, tirez-la vers le haut en utilisant vos est proche de la position fermée (Figure 17.2).33 - tirez la partie supérieure du cadre de porte dans votre direction (B). - soulevez la vitre intérieure pour la retirer (C). Nettoyez la vitre puis séchez. Pour le remontage : - replacez la vitre avec la partie supérieure du cadre de porte en la poussant four. - appuyez sur les loquets pour bloquer la vitre, refermez la porte du four. Utilisez un produit nettoyant pour vitres pour nettoyer la porte du four côtés intérieur et extérieur. Rincez à

AVERTISSEMENT : ne nettoyez pas la porte du four tant que les parties vitrées sont encore chaudes.

Au cas où cette précaution ne serait pas respectée, les parties vitrées pourraient se briser. ment du verre.

LES PAROIS CATALYTIQUES

Les parois catalytiques se trouvent à gauche et à droite de la cavité située sous les guides. Les parois catalytiques expulsent la mauvaise odeur et permettent d'obtenir une meilleure performance de la cuisinière. Elles absorbent également les résidus d'huile et nettoient votre four lorsqu'il est en marche. Nettoyage des plaques catalytiques : Attention la catalyse nécessite une température de 180ºC pour être efficace. En cas de fort encrassement de vos plaques catalytiques, faites fonctionner votre four pendant 30 à 50 mn à température maximale. Retirer tous les accessoires. Nettoyer les plaques après complet refroidissement avec une éponge humide. plaques catalytiques. Retrait des parois catalytiques : Pour retirer les parois catalytiques, vous devez retirer les guides. Une fois les guides démontés, les parois catalytiques seront dégagées automatiquement. Vous devez changer les parois catalytiques après 2 ou 3 ans. Cette opération se fait à froid. Installation et retrait des supports de grille : Pour retirer les supports métalliques latéraux, appuyez sur les clips indiqués par les flèches sur la figure, enlevez en premier lieu le bas et le côté supérieur de l'emplacement d'installation. Pour réinstaller les grilles, il suffit de répéter en sens inverse la même opération. Positions de grille et plateau de cuisson : Il est important de placer correctement la grille dans le four. Ne laissez pas la grille toucher la paroi arrière du four. Les positions de la grille sont indiquées dans la figure suivante. Vous pouvez placer également un plateau, une lèchefrite (en général en partie basse) pour certains plats ou pour recueillir les jus de cuisson.34

REMPLACEMENT DE LA LAMPE DU FOUR

remplacer la lampe, pour éviter tout risque de choc électrique.

1. Assurez-vous que les molettes sont sur la position « Arrêt », puis

2. Retirez le couvercle de protection. Si vous avez du mal à le tourner,

utilisez un gant. Nettoyez-le et séchez-le complètement.

3. Retirez -la par une ampoule aux caractéristiques

4. puis replacez le couvercle.35

VI PANNES ET SOLUTIONS

Pannes possibles Causes et solutions correctement - est correctement branché.

Le fusible ne fonctionne pas ou a disjoncté. Contrôlez les fusibles. Si le fusible a disjoncté, relevez-le ou remplacez-le. - Il y a peut- être eu une fluctuation du réseau électrique. Débranchez le -le.

que les fusibles sont bien e De la vapeur sort du four lors de son fonctionnement Il est normal de voir de la vapeur lors du fonctionnement du four. Ceci n'est pas une panne. Des bruits métalliques se font entendre lorsque le four chauffe puis refroidit bruits en s Le four ne chauffe pas La(s) molettes -

être pas réglé(s). Réglez-les. Les flammes ont un aspect irrégulier - Vérifiez la propreté des brûleurs et des injecteurs situés sous les brûleurs, ainsi que

Fuite de gaz -vente Pour tout autre problème survenant à votre appareil : contactez le Service Après-Vente.36 VII GARANTIE EXCLUSIONS DE GARANTIE : (1) détériorations superficielles dues à l'usure normale du produit ; (2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquée par la rouille ; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ; (4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ; (5) toute utilisation d'accessoires non fournis ou approuvés par Continental Edison. La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.37

Cet appareil porte le symbole du tri sélectif électroniques (DEEE). Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit être démantelé soit être recyclé, et ainsi réduire Pour plus de renseignements, vous pouvez contacter votre administration locale (mairie) ou régionale. ngereux pour En aucun cas vous ne devez jeter cet appareil sur la voie publique. CONTINENTAL EDISON 120/126 quai de Bacalan CS 11584 33067 Bordeaux Importé par : SIMFER FRANCE 330 Allée des Hêtres 69760 Limonest France38
