| Caractéristiques techniques | Perceuse PROXXON KT 150, moteur à courant continu, puissance de 100 W, vitesse réglable de 500 à 3 000 tr/min, mandrin de 0,3 à 3,2 mm. |
|---|---|
| Utilisation | Idéale pour le perçage de matériaux tels que le bois, le plastique et le métal léger, convient pour des travaux de précision. |
| Maintenance et réparation | Nettoyer régulièrement le mandrin et les pièces mobiles, vérifier l'état des câbles et des connexions, lubrifier les pièces si nécessaire. |
| Sécurité | Utiliser des lunettes de protection, éviter de porter des vêtements amples, débrancher l'appareil lors du changement d'accessoires. |
| Informations générales | Poids léger, dimensions compactes, garantie de 2 ans, accessoires compatibles disponibles pour une utilisation variée. |
FOIRE AUX QUESTIONS - KT 150 PROXXON
Questions des utilisateurs sur KT 150 PROXXON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice KT 150 - PROXXON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KT 150 de la marque PROXXON.
MODE D'EMPLOI KT 150 PROXXON

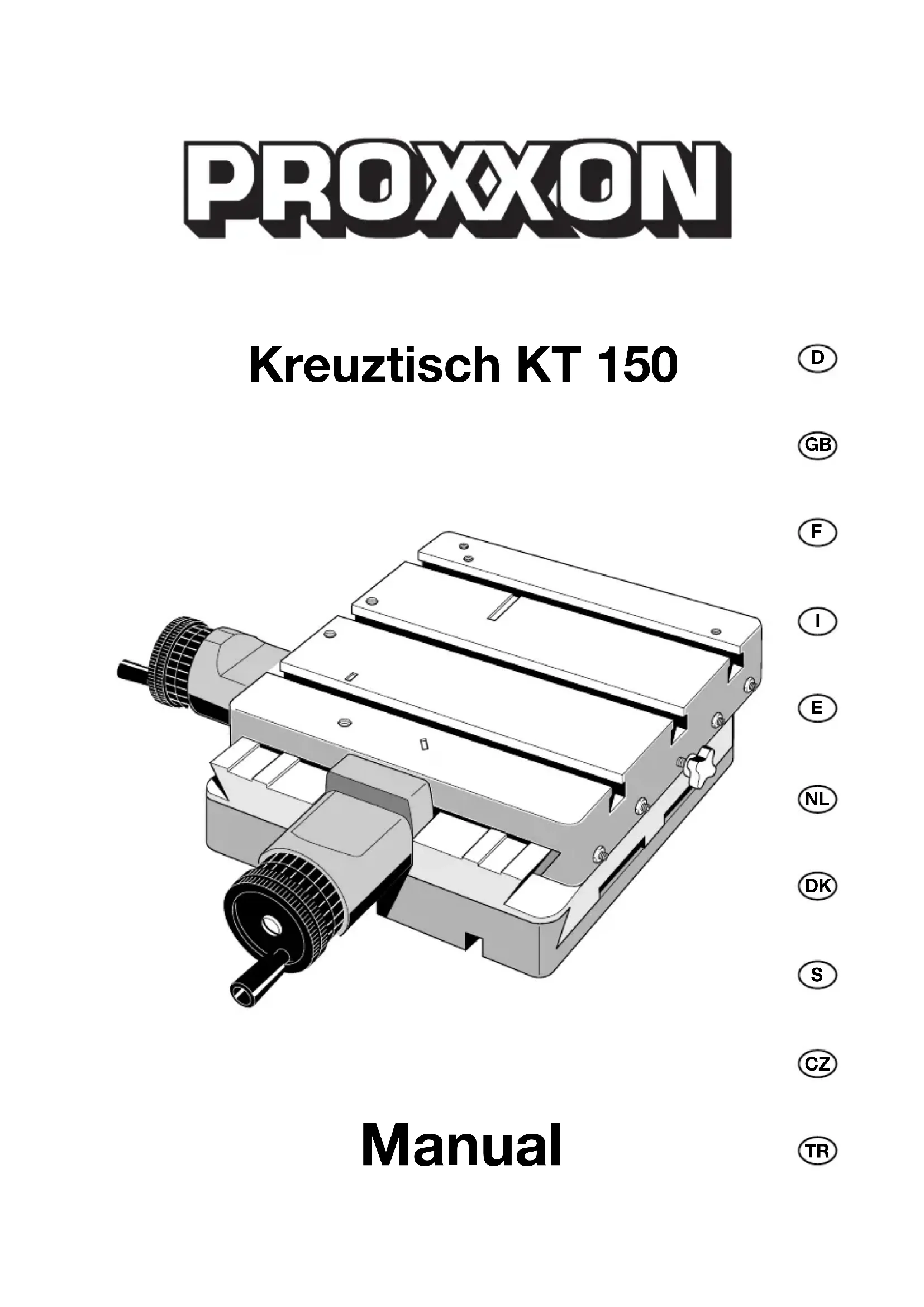

compound table with a soft cloth. GB- 8 - PROXXON Table composée KT 150 Cher client! Lisez soigneusement les presciptions de sécurité suivantes avant de vous servir de I'outil et observez-les durant le service afin d'exclure tout danger pour vous et les autres. Attention ! - Garder I'emplacement de travail ordonné. - Lors de I'emploi de la table avec une per- ceuse ou fraiseuse, ne pas porter de bijoux, cravattes ou vêtements flottants. Ceux-ci peuvent se prendre dans Ies parties en ro- tation et causer de grâves blessures. Protéger également les cheveux longs. - Ne pas travailler si nous vous sentez mal, si vous êtes fatigué ou déconcentré ou si vous avez bû de l´alcool. - Tenir les enfants éloignés de I'emplacement de travail. - Fixer la pièce à usiner sur la table de manière sûre. - Vérifier I'état de I'outil avant de le mettre en service et échanger les pièces défectueuses. - Ne pas poser le câble du secteur de la per- ceuse à proximité de la table. - Porter des lunettes de protection. - Ne pas surcharger I'appareil. - Guider la pièce à usiner contre le sens de ro- tation de la fraise. - Nettoyer les outils après leur utilisation. - Ranger les outils dans un endroit clos à I'abri des enfants. - N'utiliser que des pièces de rechange et accessoires mentionnés dans ces instructions ou qui sont recommandés par le constructeur. Description de la table La table composée KT 150 de PROXXON est un outil qui sert au fraisage de bois, matières plas- tiques et métaux. La table peut être facilement installée sur tous les supports de perçage en vente dans le commerce. Chaque glissière possède un dispositif de blocage avec des guides en queue d'aronde fraisés. Le réglage du chariot s'effectue par des vis de commande à I'avance avec mise à zéro. Un tour correspond à une avance de 2 mm une graduation à une avance de 0,05 mm. Les glissières sont réglables pour un déplacement sans jeu. La table possède des systèmes pour la fixation du guide à 45° et 90°. La pièce à usiner peut être aisément fixée sur la table rectifiée au moyen d'un étau ou d'une griffe de serrage qui peuvent être fixées dans trois rainures en T. Caractéristiques techniques Surface de travail : 200 x 200 mm Plage de reglage : maxi. 150 x 150 mm Hauteur de la table : 75 mm Poids : env. 5,9 kg Avance: 2 mm/tour Réglage fin : 0,05 mm Dimensions des rainures en T : Fig. 18 Utilisation Montage de la table Remar que : Un travail précis et exact n'est possible qu'avec la table correctement fixée sur le support de la perceuse. Attention ! Toujours serrer les quatre vis 4 (fig. 2) lors du travail normal avec la table montée sur le support de perceuse.
1. Poser la table sur le support de perceuse
avec les rainures en T 1 (fig. 2) overs le haut, la roue à main (2) vers I'avant et la roue à main (3) vers la gauche.
2. Tourner la roue 3 (fig. 2) pour déplacer le
chariot complètement vers la gauche pour avoir accès au trou oblong droit. Fixer le chariot inférieur sur le support avec les vis M8 x 20 (4).
3. Tourner la roue 3 (fig. 2) pour déplacer le
chariot complètement vers la droite pour avoir accès au trou oblong gauche. Fixer le chariot inférieur sur le support avec les vis M8 x 20.- 9 - Installation du guide
1. Fixer les planchettes de guidage 1 et 2 (fig. 3)
sur le socle en alliage léger (3) au moyen des vis à tête fraisée livrées avec la table. Attention ! Visser les vis 3 (fig. 3) jusqu'à ce qu'elle soient noyées dans les planchettes.
2. Fixer la tôle de protection 4 (fig.3) par le côté
arrière au moyen de deux vis. Usinage de métaux et de plastiques
1. Fixer I'étau dans une des rainures en T au
moyen de vis à tête hexagonale de M8.
2. Fixer la pièce à usiner dans I'étau.
3. Bloquer le chariot non utilisé avec la vis de
blocage 8 ou 9 (fig. 1) respective. Attention ! L'avance doit toujours être effectuée contre le sens de rotation de la fraise.
4. Sens de I'avance pour le fraisage d'un
5. Sens de I'avance pour le fraisage des côtés
6. Sens de I'avance pour le fraisage d'une
rainure (fig. 6). Travail du bois Remar que : Les pièces en bois peuvent également être fixées sur la table au moyen du guide 10 (fig. 1) ou du serre-joint 2 (fig. 1). Position normale du guide
1. Fixer le guide 1 (fig. 7) sur le chariot au moyen
des deux vis à tête cylindrique M6 x 20 (2). Remar que : Le guide est réglable sur une longueur de 30 mm dans les trous oblongs. Guide réglé à 90°
2. Fixer le guide 1 (fig. 8) sur le chariot au moyen
d'une vis à tête cylindrique M6 x 20 (2) en veillant à la prise des tétons (3) et (4) sur la table. Guide réglé à 45°
3. Fixer le guide 1 (fig. 9) sur le chariot au moyen
d'une vis à tête cylindrique M6 x 20 (2) en veillant à la prise des tétons (3) et (4) sur la table. Installation du serre-joint
4. Fixer le serre-joint 1 (fig. 10) dans la rainure en
T désirée. Fixation de la pièce à usiner
5. Ajuster la pièce sur le chariot, la presser
contre le guide et la fixer à I'aide du serre- joint. Attention ! L'avance doit toujours être effectuée contre le sens de rotation de la fraise.
6. Serrer la vis de blocage 8 ou 9 (fig. 1) du
chariot non utilisé.
7. Sens de I'avance lors du fraisage des bords
8. Sens de I'avance lors du fraisage de
9. Sens de I'avance pour le fraisage de
mortaises (fig. 13).
10. Sens de I'avance pour le fraisage de profils
11. Sens de I'avance pour Je fraisage de
12. Sens de I'avance pour le fraisage d'un
rectangle (fig. 16). Entretien Attention ! Retirer la fiche du secteur avant de procéder à I'entretien ou au nettoyage. Généralités
1. Enduire les surfaces de glissement rectifées
et les deux tiges filetées avec une huile de bonne qualité avant chaque utilisation. Réglage du jeu des glissières
2. Desserrer les contre-écrous des vis de rég-
lage 1 (fig. 17), les visser jusqu'à ce que le jeu soit supprimé et resserrer les contre-écrous. Après I'utilisation
