MODE D'EMPLOI PN7834 IFM

Notice d'utilisation

Capeur de pression

PN78xx

PY7809

FR

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité 4
3 Fonctionnement et caractéristiques 5
4 Fonction 6
4.1 Traitement des signaux de mesure 6
4.2 Fonction de commutation 6
4.3 Fonction de diagnostic 7
4.4 Mesure de la pression différentielle 7
5 Montage 8
5.1 5.1 Accessoires de montage 8
5.2 Raccords pression pour la mesure de la pression différentielle 8
5.3 Montage sur rail DIN 9
5.4 Fixation par l'arriere 9
5.5 Montage et alimentation par l'arrête 10
5.6 Montage sur embase 11
5.7 Montage sur régulateur 12
6 Raccordement electrique 13
7 Elements de service et d'indication 14
8 Menu 15
8.1 Structure du menu 15
8.2 Explication du menu 16
9 Paramétrage 17
9.1 Paramétrage général 17
9.2 Réglage des signaux de sortie 19
9.2.1 Réglage de l'unité de mesure de la pression du système 19
9.2.2 Réglage de la fonction de sortie 19
9.2.3 Réglage des seuils de commutation 19
9.3 Reglages par l'utilisateur (option) 19
9.3.1 Réglage de la temporisation des sorties de commutation 19
9.3.2 Réglage de la logique de commutation des sorties 20
9.3.3 9.3.3 Réglage de l'amortissement des sorties de commutation.........20

9.3.4 Configuration de l'affichage 20
9.3.5 Calibrage du point zéro 21

9.4.1 Lecture des valeurs min. et max. pour la pression du système......22
9.4.2 Restaurer les réglages usine 22

10 Fonctionnement 22

10.1 Lecture des valeurs paramétrées 22
10.2 Messages d'erreur 22
10.3 Plages de réglage 23

11 Réglage usine 24

1 Remarques préliminaires

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

• L'appareil décrit constitue un composant à intégrer dans un système.

• La sécurité du système est sous la responsabilité de l'instructor du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles ( Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé pour les tâches respectives.
• Assurer une protection efficace des appareils et des cables afin qu'ils ne soient pas endommages.

3 Fonctionnement et caractéristiques

L'appareil surveille la pression du système dans les reseaux pneumatiques de machines et installations.

Applications

Air comprime (autres fluides sur demande)

Type de pression : pression relative

Référence	Etendue de mesure		Surpression admissible		Pression d'éclatement
	bar PSI bar PSI bar PSI
PN7834 -1.	.10 -14,5...145	20 290 30 435
	mbar PSI mbar PSI mbar PSI
PN7809 PY7809	-1 000...1 000	-14,5...14,5 20 0	00 290 30	000 435

MPa = bar ÷ 10 / kPa = bar × 100

FR

Prendre des mesures appropriées afin d'eviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée. La pression d'éclatement indiquée ne doit pas être dépassée.

Meme si la pression d'éclatement n'est dépassée que brievement, l'appareil peut être détruit. REMARQUE: risque de blessures!

Directive relative aux équipements sous pression (DESP) :

Les apparèils correspondant à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 selon les règles de l'art. Utilisation de fluides du groupe des fluides 1 sur demande !

Si des pressions supérieures à la suppression admissible peuvent se produit, autres apparèils de la série PN70xx devraient être utilisés. Veuillez contacter les spécialistes d'ifm electronic.

4 Fonction

4.1 Traitement des signaux de mesure

• L'appareil affiche la pression actuelle du système.
• Il génére 2 signaux de sortie selon le paramétrage.

OUT1 • signal de commutation de la valeur limite de la pression du système.
OUT2	2 options • signal de commutation pour la valeur limite de la pression du système. • signal de diagnostic (en cas d'erreur la sortie 1 est inactive).

4.2 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation régés (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

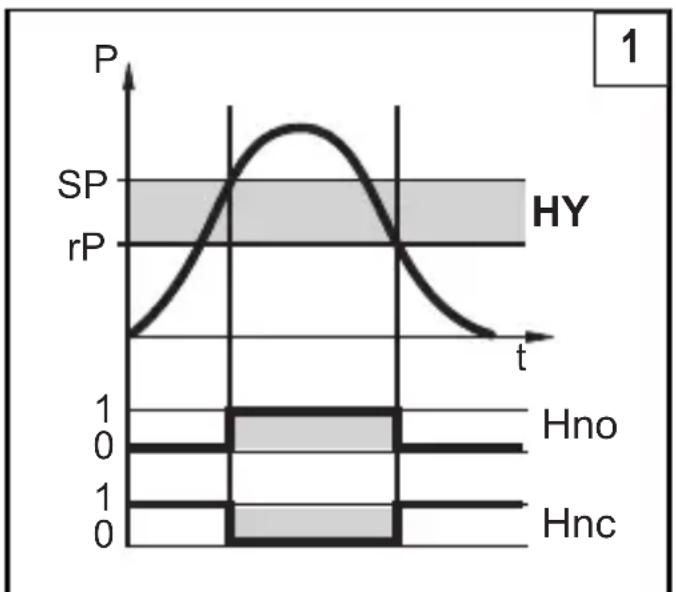

• Fonction hysteresis / normalement ouvert : [OUX] = [Hno] (→ fig. 1).
• Fonction hystérisis / normalement fermé : [OUX] = [Hnc] (→ fig. 1).

D'abord le seuil d'enclenchement (SPx) est régle, ensuite le seuil de déclenchement (rPx) avec la différence souhaitée.

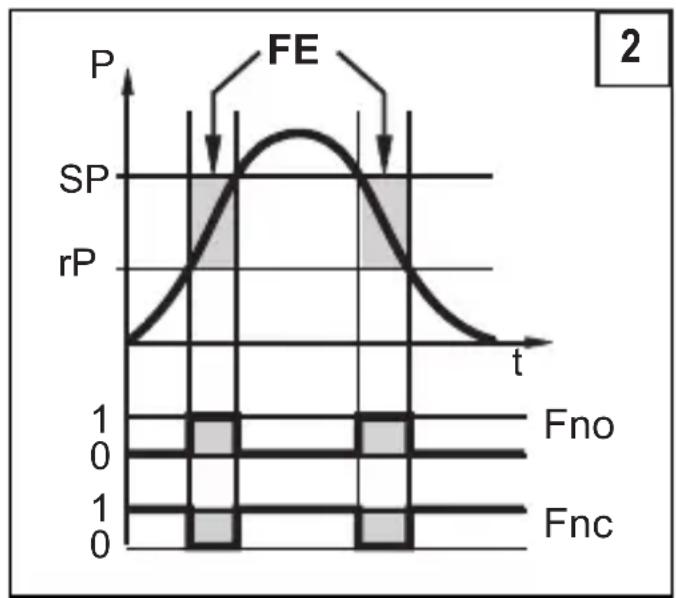

• Fonction fenêtre / normalement ouvert : [OUX] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OUx] = [Fnc] (→ fig. 2).

La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx. SPx = valeur supérieure, rPx = valeur inférieure.

= pression du système ;HY = hysteresis FE = fenetre

4.3 Fonction de diagnostic

La sortie 2 sort de sortie de diagnostic selon la Specification DESINA si [OU2] = [dESI].

• Si aucun défaut n'estprésent, la sortie est commutée et fournit UB+ (si P-n = PnP) ou UB- (si P-n =nPn).

• La sortie devient inactive pour les cas de mauvais fonctionnement suivants:

• court-circuit de la sortie 1.

• fonction EPROM.
• fonction RAM.
• paramétrage.
• fonction du processeur.

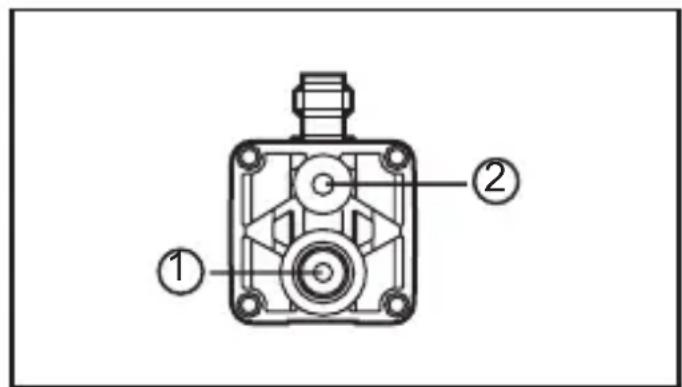

4.4 Mesure de la pression différentielle

L'appareil a un raccord pression principal (1) ainsi qu'un raccord d'échévement (2). Si les deux raccords sont raccordés au système de pression, l'appareil peut travailler comme capteur de pression différentielle.

Pour un fonctionnement correct les conditions suivantes doivent etre remplies:

• La pression sur le raccord pression principal doit toujours être supérieure à la pression sur le raccord d'échéppement.
• La pression sur le raccord d'échéppement ne doit pas être supérieure à 10 bar.

A noter :

Pour la mesure de la pression différentielle la précision de mesure est différente de la précision spécifiée ( 12 Données techniques). La différence dépend de la hauteur de la pression du système. Elle est entre 3,5 et 8,3 mbar par 1 bar de pression du système.

La différence peut être minimisée par la définition d'une valeur offset ( 9.3.5 Calibrage du point zéro)

5 Montage

Avant le montage et le démontage de l'appareil : s'assurer que l'installation est hors pression.

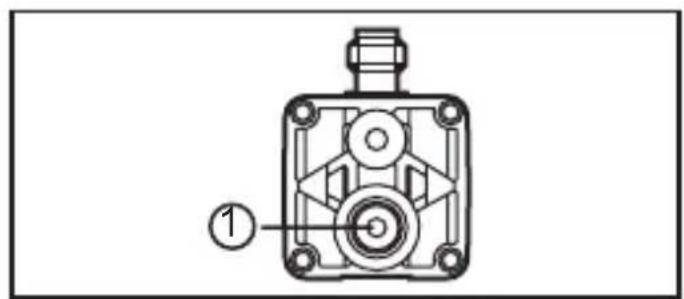

Visser le raccord pression ou l'adaptateur G1 / 8 sur le raccord pression principal (1) et le serrer. Couple de serrage maximum: 8Nm.

D'autres possibilités: les paragraphs suivants.

5.1 5.1 Accessoires de montage

Les composants suivants sont disponibles comme accessoires :	Référence
Kit de fixation pour montage sur rail DIN (rail DIN TH 35-7,5 selon EN60715) E37340
Adaptateur R1/8 - R1/8, orientable E37350
Kit de montage raccord en T, constitué de: • Raccord en T avec 3 filetages G1/2 • Réducteur G1/2 - G1/8 • Mamelon R1/8 - R1/8	E37360
Mamelon prolongateur 1/8" pour montage via flasque E30075
Raccord pour tubes standard Ø 6mm E30076
Raccord pour tubes standard Ø 8mm E30077

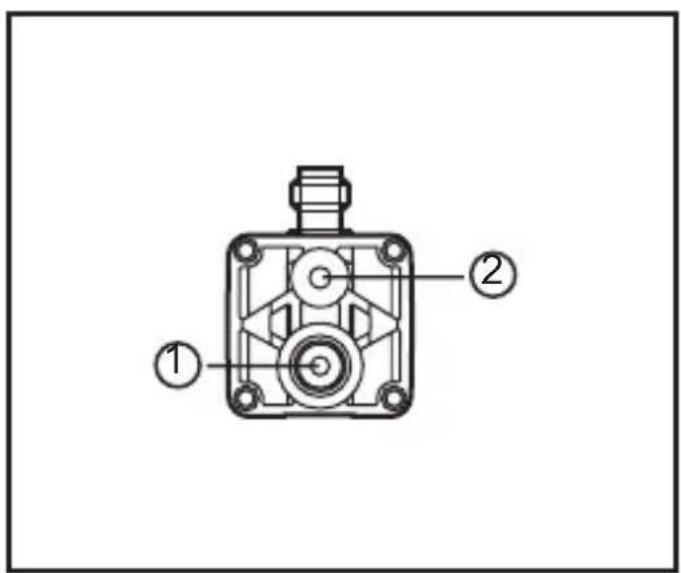

5.2 Raccords pression pour la mesure de la pression différentielle

Enlever l'étiquette du raccord d'échéppement M5 (2), le raccorder au système de pression.
Couple de serrage maximum : 2,5 Nm.
Raccorder le raccord pression principal G% (1) au système de
pression.
Couple de serrage maximum :
8Nm.

5.3 Montage sur rail DIN

Fixer le clip de montage (1) au flasque à l'aide des vis M4 x 40 (2). Couple de serrage maximum: 2,5 Nm.
Accrocher l'appareil sur le rail DIN et I'encliqueter.
Pour le démontage :
Soulever le clip de montage en haut ou en bas à l'aide d'un tournevis et enlever l'appareil.

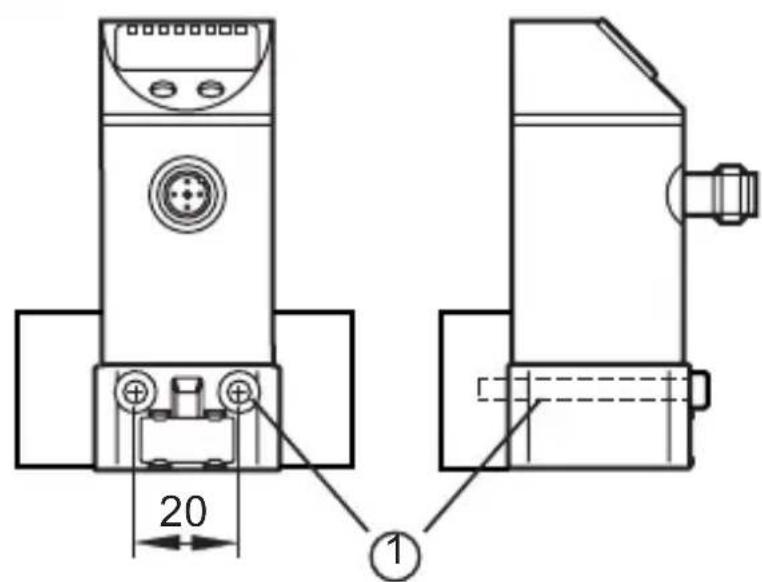

5.4 Fixation par l'arrière

Fixer l'appareil par l'arrière à l'aide des 2 vis M4 x 40 (1) (non fournies). Couple de serrage maximum : 2,5 Nm.

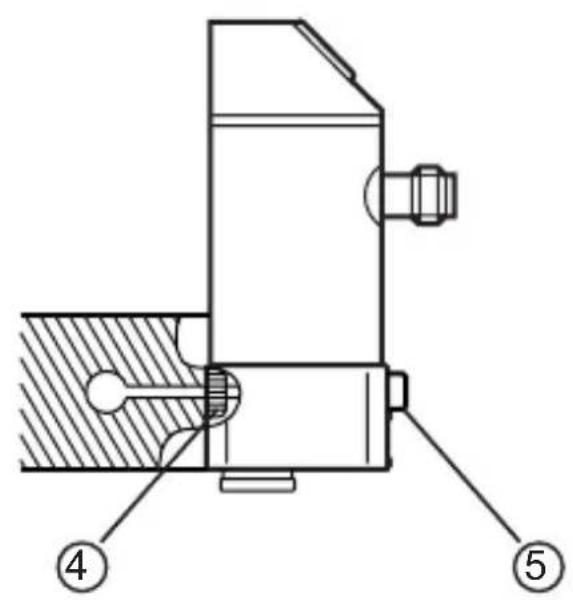

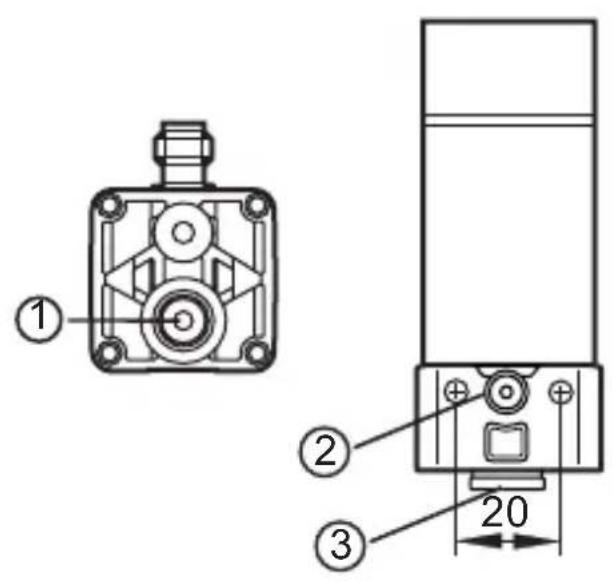

5.5 Montage et alimentation par l'arrête

1: Raccord pression principal
2: Vis d'étanchéité pour raccord pression 2 mm
3: Bouchon (non fourni)
4: Joint torque (non fourni)
5: Vis de fixation (non fournies)

Fermer le raccord pression principal avec un bouchon G_8 . Couple de serrage maximum: 8 Nm.
Eliminer la vis d'étanchéité pour le raccord pression.

• Insérer le joint torique 3 × 2 et raccorder le raccord pression et la voie conductrice de fluide (diametre 2 ~mm ).
  Fixer l'appareil en face arriere à l'aide des 2 vis M4 x 40. Couple de serrage maximum : 2,5 Nm.

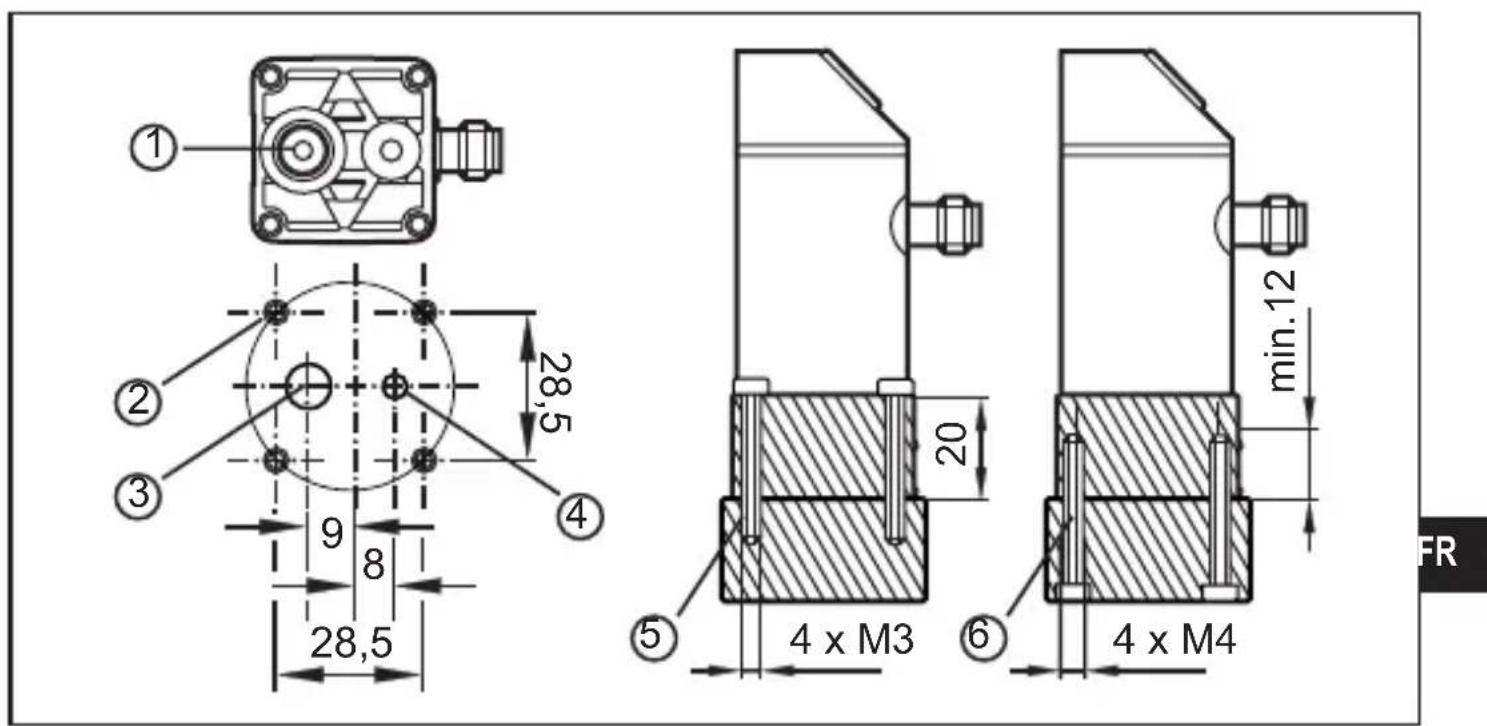

5.6 Montage sur embase

1: Raccord pression principal
2: Trous de fixation (4 taraudages M3 ou 4 troughs avec un diamètre de 4,5 mm pour des vis de fixation M4)
3: Trou pour le raccord G%
4: Trou pour le raccord d'échéppement
5: Vis de fixation M3 (non fournies)
6: Vis de fixation M4 (non fournies)

Percer l'embase pour les vis de fixation et raccords pression.
Visser le raccord pression ou l'adaptateur G% dans le raccord pression principal (1) et le serrer. Couple de serrage maximum: 8 Nm.

Pour un montage sur une embase avec alimentation de pression: Insérer un joint torque pour garantir l'étanchéité (non fourni).
Placer l'appareil sur l'embase. Visser 4 vis M3 dans l'embase par le haut et a travers le flasque. Couple de serrage maximum: 1,5 Nm.

Comme alternative :
Placer l'appareil sur l'embase. Visser 4 vis M3 dans le flasque par le bas à travers l'embase. Couple de serrage maximum : 2,5 Nm.

Le raccord d'échévement ne doit pas être obturé par le montage ou des souillures.

5.7 Montage sur régulateur

L'appareil peut être intégré au régulateur à l'aide d'un adaptateur R1% - R1% (réf. E37350) ou à l'aide du kit de montage raccord en T (réf. E37360). Le capteur de pression peut être aligné en utilisant les accessoires indiqués.

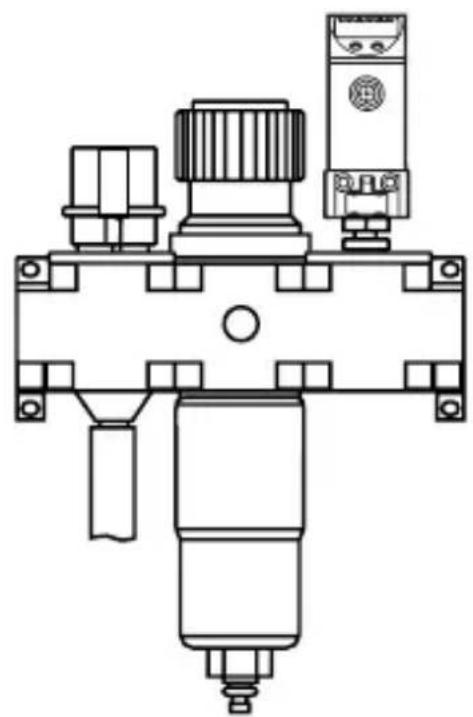

Montage par l'adaptateur

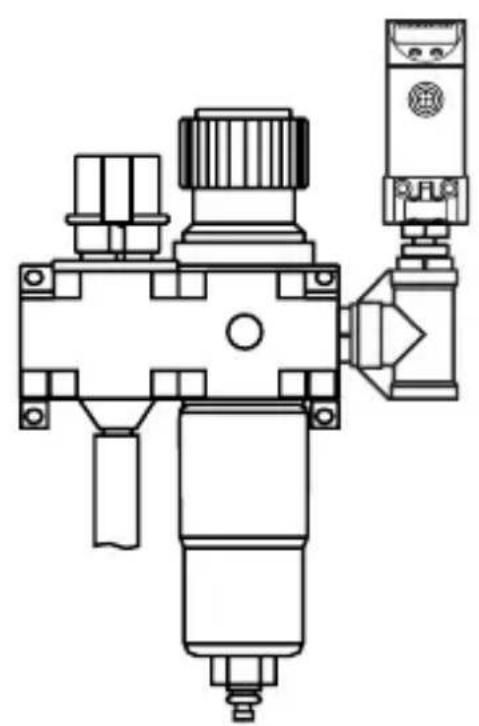

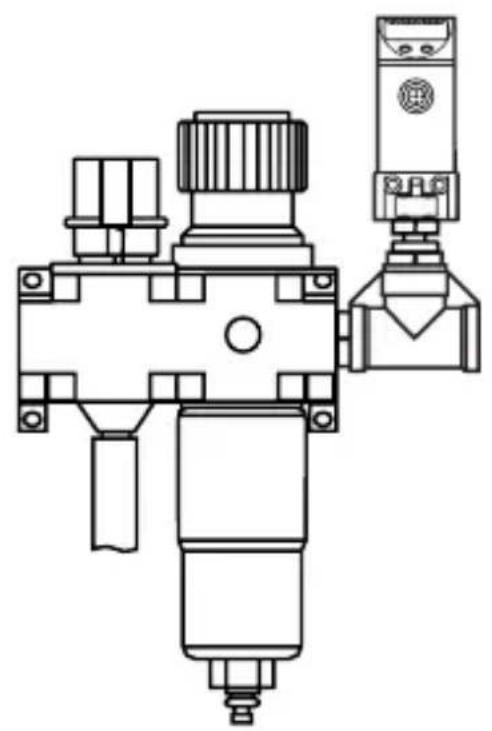

Montage par le kit de montage raccord en T

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

3 2 4	2 x commutation positive 2 x commutation négative
	1 BN L+ 2 WH 4 BK 4 OUT1 3 BU L- 2: OUT2	1 BN 2 WH L+ 4 BK 4 OUT1 3 BU L-

Broche 1 Ualim-
Broche 3 Ualim-
Broche 4 (OUT1)	sortie de commutation TOR contrôle de pression
Broche 2 (OUT2)	sortie de commutation TOR si [OU2] = [Hno], [Hnc], [Fno] ou [Fnc] sortie de diagnostic si [OU2] = [dESI]

Couleurs des fils conducteurs des connecteurs femelles ifm :
[ 1 = \text{BN}(\text{brun}), 2 = \text{WH}(\text{blanc}), 3 = \text{BU}(\text{bleu}), 4 = \text{BK}(\text{noir}) ]

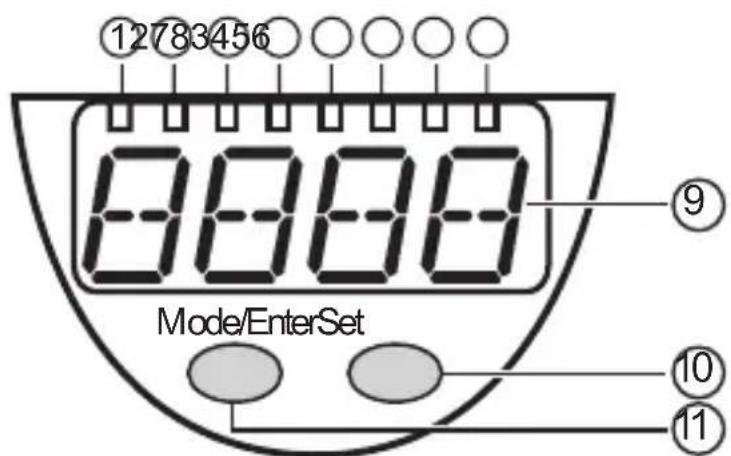

7 Éléments de service et d'indication

1 à 8 : LED indicatrices

- LED 1 à LED 3 = pression du système dans l'unité de mesure indiquée sur l'étiquette. - LED 4 à LED 6 : non raccordées, - LED 7, LED 8 = état de commutation de la sortie correspondante.

9: Affichage alphanumeric, 4 digits

- affichage de la pression actuelle du système. - affichage des paramètres et valeurs de paramètres.

10: Bouton Set

- réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton Mode/Enter

- sélection des paramètres et confirmation des valeurs de paramètres.

8 Menu

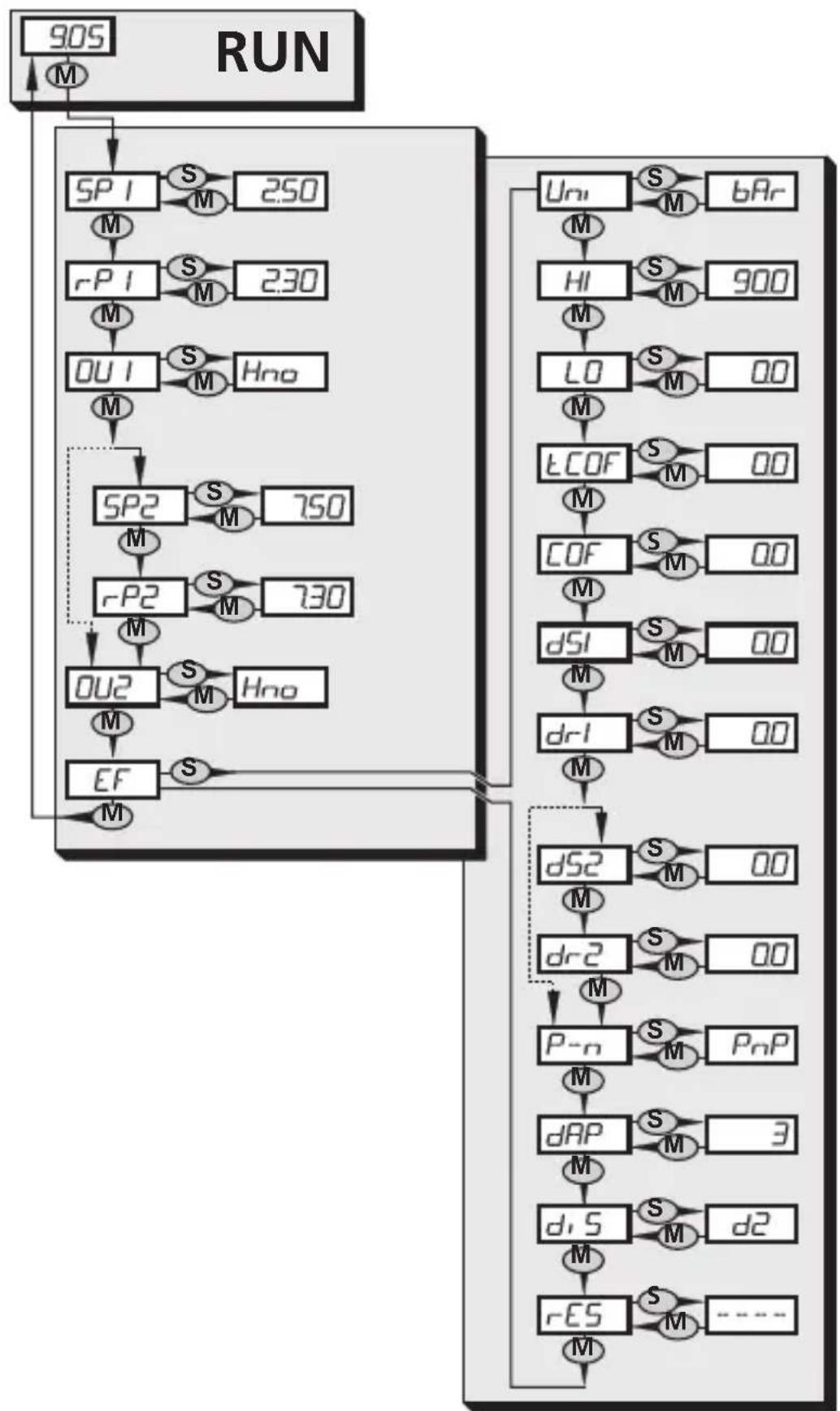

8.1 Structure du menu

8.2 Explication du menu

SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT1 commute.

SP2/rP2 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT2 commute.

OU1 : Fonction de sortie pour OUT1 : • Signal de commutation pour les valeurs limites de pression : fonction hysteresis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]

OU2 Fonction de sortie pour OUT2 : • Signal de commutation pour les valeurs limites de pression : fonction hysteresis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc] • Signal de diagnostic [OU2] = dESI

EF Fonctions étendues /accès au niveau de menu 2.

Uni Unité de mesure standard pour la pression du système.

HI Mémoire valeur maximum pour la pression du système.

LO Mémoire valeur minimum pour la pression du système.

tCOF Apprentissage du calibrage du point zéro.

COF Sélection manuelle du calibrage du point zéro.

dS1/dS2 Temporisation à l'enclementment pour OUT1 / OUT2.

dr1/dr2 Temporisation au déclenchement pour OUT1 / OUT2.

P-n Logique de commutation des sorties : pnp / npn.

dAP Amortissement pour les sorties de commutation.

diS Fréquence de rafraîchissement et orientation de l'affichage.

rES Récupérer les réglages de base effectués en usine.

9 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.	→ SP1
2	Régler la valeur du paramètre • Appuyer sur [Set] et le maintainir appuyé. • La valeur actuelle du réglage clignotependant 5 s. •Après 5 s : la valeur régée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en le maintainant appuyé.	→ 150 → 160
	Les valeurs numériques sont incrémentées. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur du paramètre • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur régée est mémorisée.	→ SP1
Réglage d'autres paramètres : • Reconcencer par l'étape 1.
Terminer le paramétrage : • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s. • L'appareil se remet en mode de fonctionnement.

• Changement du niveau de menu 1 au niveau de menu 2 :

• Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affché. Si le sous-menu est protégé par un code d'accès, [Cod1] clignote sur l'affichage. • Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le nombre de code valable apparaisse. • Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restriction d'accès.	Mode/EnterSet EF
• Appuyer brièvement sur [Set]. • Le premier paramètre du sous-menue est affché (ici : [Uni]).	Mode/EnterSet Uni

• Verrouillage / déverrouillage :

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est affché.	Mode/EnterSet 10s
Durant le fonctionnement : [Loc] est affché brioivement si l'on essaire de changer les paramétrages.
Pourdéverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est affché.	Mode/EnterSet 10s

A la livraison : non verrouillé.

• Timeout:

Si lors du changement d'un paramètreaucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Réglage des signaux de sortie

9.2.1 Réglage de l'unité de mesure de la pression du système

► Sélectionner [Uni] et régler l'unité de mesure : [bAr], [mbar], [MPA], [kPa], [PSI].

Uni

9.2.2 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé.	OU 1
► Sélectionner [OU2] et régler la fonction : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé. - [dESI] = sortie 2 sert de sortie de diagnostic.	OU2

9.2.3 Réglage des seuils de commutation

► Sélectionner [SP1] / [SP2] et régler la valeur à laquelle la sortie commute.	SP1 SP2
► Sélectionner [rP1] / [rP2] et régler la valeur à laquelle la sortie est désactivée. rPx est toujours inférieur à SPx. Seules des valeurs inférieures à SPx sont acceptées.	r-P1 r-P2

9.3 Réglages par l'utilisateur (option)

9.3.1 Réglage de la temporisation des sorties de commutation

[dS1] / [dS2] = temporisation à l'enclenchement pour OUT1 / OUT2. [dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2. ► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active).

dS1 dS2 dr1 dr2

9.3.2 Réglage de la logique de commutation des sorties

→ Sélectionner [P-n], régler [PnP] ou [nPn].

P--n

9.3.3 9.3.3 Réglage de l'amortissement des sorties de commutation

► Sélectionner [dAP] et saisir une valeur. Valeur dAP = temps de réponse entre le changement de la pression et le changement de l'état de commutation en millisecond. Les valeurs fixes suivantes peuvent être régées ; elles définissent la fréquence de commutation de la sortie (f) :										dAP
dAP	3 6 10	17	30	60	125	25	0	500
f [Hz]	170	80	50	30	16	8	4	21

9.3.4 Configuration de l'affichage

► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1]:actualisation de la valeur mesurée toutes les 50 ms. - [d2]:actualisation de la valeur mesurée toutes les 200 ms. - [d3]:actualisation de la valeur mesurée toutes les 600 ms. - [rd1], [rd2], [rd3]:affichage comme d1, d2, d3 ; tourné de 180°. - [OFF]:L'affichage est désactivé en mode de fonctionnement.

d1 5

9.3.5 Calibrage du point zéro

Définition d'une valeur offset pour optimier la précision de la mesure de la pression différentielle. • Sélectionner [COF] et déterminer une valeur entre -10 % et 10 % de l'échelle de mesure. La valeur mesurée interne " 0 " est décalée de cette valeur. • Les valeurs de réglage suivantes améliorent la précision de 6 mbar par 1 bar de pression du système :			COF
Pour une pression du système [bar]	Valeur de réglage pour PN7809 / PY7809 en %	Valeur de réglage pour PN7834 en %
1 -0,2 ---
2 -0,6 ---
3 -0,9 -0,1
4 -1,2 -0,1
5 -1,6 -0,2
6 -2,0 -0,2
7 -2,4 -0,2
8 -2,7 -0,3
9 -3,0 -0,3
10 -3,4 -0,4
Comme alternative : adaptation automatique de l'offset dans la plage 0 bar ± 10 % de l'échelle de mesure. • S'assurer que la pression différentielle est de 0 bar ou le plus proche possible de la valeur 0 bar. • Appuyer sur le bouton [Mode/Enter] jusqu'à ce que [tCOF] soit affché. • Appuyer sur [Set] et le maintainir appuyé. • La valeur offset actuelle (en %) clignote brièvement. • L'âcher [Set]. • Appuyer brièvement sur le bouton [Mode/Enter] (= pour confirmer la nouvelle valeur offset). Remise à zéro de la valeur apprise : • Sélectionner [COF] et régler la valeur [0].			ECOF

9.4.1 Lecture des valeurs min. et max. pour la pression du système

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire : ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [Mode/Enter].

HI LO

9.4.2 Restaurer les réglages usine

► Sélectionner [rES]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [[---]] soit affché. ► Appuyer brièvement sur [Mode/Enter]. Il est utile que vous noticez vos régles avant d'exécuter la fonction (→ 13 Réglage usine).

r-ES

10 Fonctionnement

Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages de fonctionnement Chapitre 7 Elements de service et d'indication

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.

Appuyer brievement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Àpres 15 s supplémentaires, il se remet en mode Run.

10.2 Messages d'erreur

[OL] Suppression (étendue de mesure dépassée).

[UL] Sous-pression (en dessous de l'étendue de mesure).

[SC1] Court-circuit de OUT1*

[SC2] Court-circuit de OUT2*

[SC] Court-circuit sur les deux sorties*

[Err] Clignotant : défaut interne

*La sortie respective est desactivée tant que le court-circuit existe. Les messages SC1, SC2, SC, Err sont affichés meme si l'afficheur est desactive.

10.3 Plages de réglage

		SP1 / SP2 rP1 / rP2				ΔP
		min max	min max
PN7834	bar -0	90 10,00 -0,95	9,95 0,05
	PSI -13 145 -14 144	1
	MPa -0,090 1,000 -0,095 0,995 0,005
PN7809	mbar -975 1000 -980	995 5
PY7809	PSI -14,1 14,5 -14,2	14,4	0,1
	kPa	-97,5 100,0 -98,0 99,5	0,5

P = incrementes

11 Réglage usine

	Réglage usine Réglage utiliser
SP1 25 % VEM*
rP1 23 % VEM*
OU1 Hno
OU2 Hno
SP2 75 % VEM*
rP2 73 % VEM*
COF 0,0
dS1 0,0
dr1 0,0
dS2 0,0
dr2 0,0
P-n PnP
dAP 6
diS d2
Uni bAr

• = la valeur en pourcentage indiquée de la valeur maxi de l'endetue de mesure (VEM) réglée en bar du capteur correspondant

Plus d'informations à www.ifm.com
