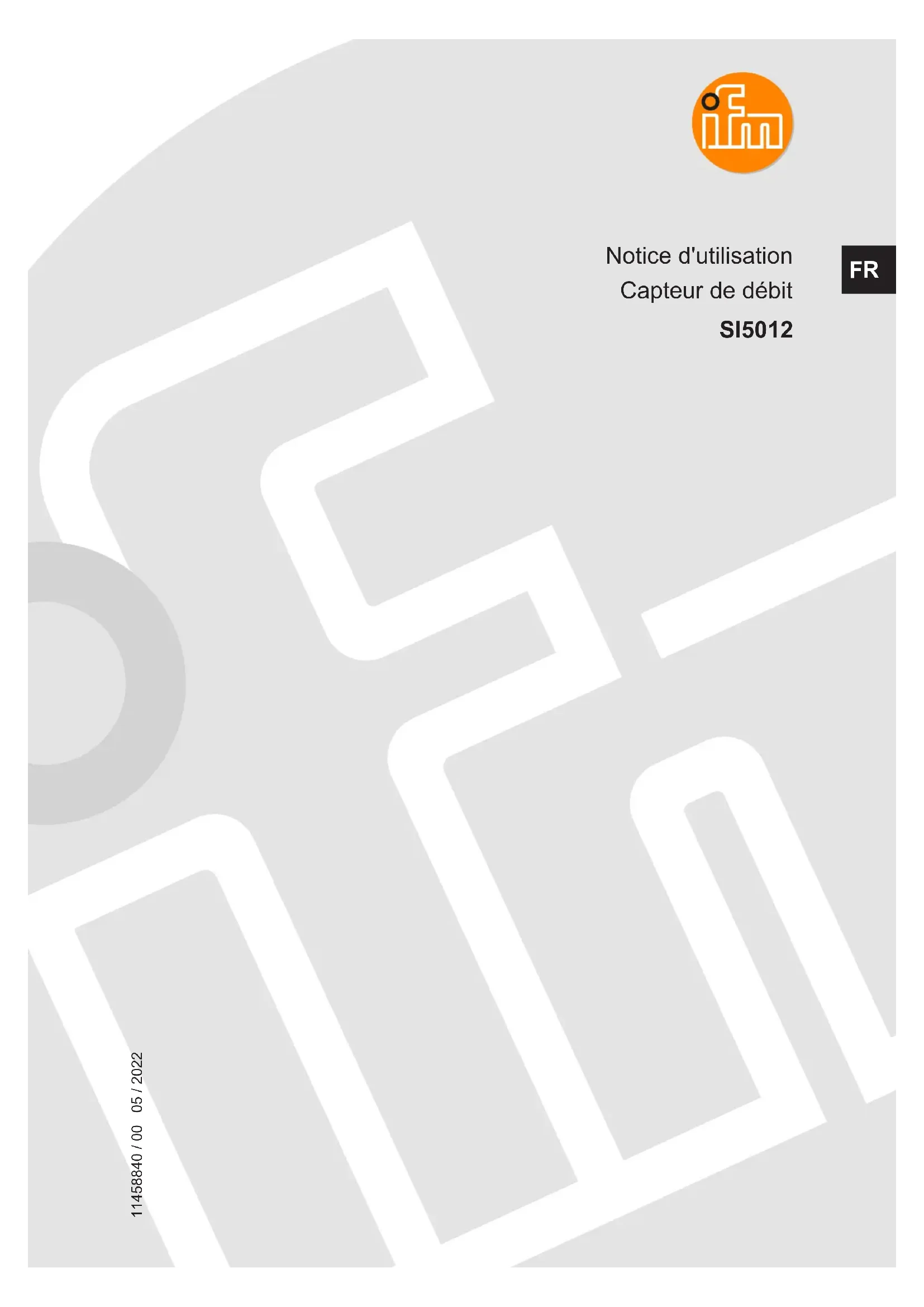

SI5012 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SI5012 IFM au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Capteur de débit |
| Marque | IFM |
| Modèle | SI5012 |
| Principe de mesure | Calorimétrique |
| Fluides admissibles | Liquides et gaz |
| Sortie de commutation | PNP, normalement ouvert ou normalement fermé configurable |
| Alimentation électrique | 19 à 30 V DC (TBTS/TBTP) |
| Affichage | 10 LED (0 à 9) pour débit et état de commutation |
| Plage de débit (réglage usine) | 5 à 100 cm/s (eau) |
| Seuil de commutation | Réglable de LED 0 à 9 |
| Hystérésis | 2 à 5 cm/s pour plage 5-100 cm/s |
| Temps de réponse typique | 1 à 10 s |
| Raccord process | Adaptateur (accessoire, non fourni) |
| Profondeur d'installation minimale | 12 mm |
| Couple de serrage de l'écrou | 25 Nm |
| Réglage à distance | Oui (via broche 2) |
| Verrouillage électronique | Oui (évite les fausses programmations) |
| Réinitialisation usine | Oui (rétablit tous les réglages par défaut) |
| Maintenance | Nettoyage régulier de la sonde avec un chiffon doux ; détartrage avec un produit acétique |
| Réparabilité | Par le fabricant uniquement |
FOIRE AUX QUESTIONS - SI5012 IFM
Comment modifier le seuil de commutation ?
Appuyez brièvement sur le bouton [<] ou [▶] pour faire clignoter la LED du seuil. Appuyez ensuite plusieurs fois sur le bouton pour décaler le seuil d'une LED à chaque pression. Attendez 2 secondes sans pression pour valider le nouveau seuil.
Comment régler le débit maximum ?
Laissez le débit normal circuler dans l'installation. Maintenez le bouton [▶] enfoncé : la LED 9 s'allume puis clignote après environ 5 secondes. Relâchez alors le bouton. L'appareil adapte son réglage au débit actuel.
Comment régler le débit minimum ?
Avant cela, effectuez d'abord le réglage du débit maximum. Ensuite, faites circuler le débit minimum ou arrêtez le débit. Maintenez le bouton [<] enfoncé : la LED 0 s'allume puis clignote après 5 secondes. Relâchez le bouton pour valider.
Comment modifier la logique de commutation (normalement ouvert/fermé) ?
Maintenez le bouton [<] enfoncé pendant au moins 15 secondes. Après 5 secondes, la LED 0 clignote ; après 10 secondes, les LED 5 à 9 s'allument en orange (normalement ouvert). Après 15 secondes, les LED 0 à 4 clignotent en orange. Relâchez alors le bouton : la sortie passe en normalement fermé. Répétez pour revenir en arrière.
Comment verrouiller ou déverrouiller l'appareil ?
Appuyez simultanément sur les deux boutons [<] et [▶] pendant 10 secondes. L'affichage s'éteint : l'appareil est verrouillé. Pour déverrouiller, répétez la même opération.
Que faire si les LED sont éteintes en permanence ?
Cela indique une tension d'alimentation trop faible (< 19 V) ou coupée. Vérifiez l'alimentation électrique et assurez une tension correcte entre 19 et 30 V DC.
Que faire si les LED clignotent en rouge ?
Un clignotement rouge signifie que le réglage du débit maximum ou minimum n'a pas réussi. Vérifiez les conditions de montage (sonde bien immergée, distance suffisante par rapport aux perturbations) et augmentez l'écart entre débit max et min avant de refaire les réglages dans l'ordre.
Comment rétablir les réglages usine ?
Maintenez le bouton [▶] enfoncé pendant au moins 15 secondes. Après 5 secondes, la LED 9 clignote ; après 15 secondes, les LED 0 à 4 clignotent en orange. Relâchez le bouton : tous les réglages reviennent aux valeurs d'usine (plage 5-100 cm/s, seuil LED 7, sortie normalement ouvert, déverrouillé).
Quels fluides puis-je utiliser avec ce capteur ?
L'appareil est conçu pour surveiller des liquides et des gaz. Pour des fluides autres que l'eau, un réglage supplémentaire du débit minimum est nécessaire (voir question correspondante).
Comment nettoyer la sonde du capteur ?
Vérifiez l'absence de dépôts un mois après la mise en service, puis régulièrement. Nettoyez la sonde avec un chiffon doux. Pour les dépôts adhérents (calcaire), utilisez un produit acétique de nettoyage usuel. Évitez tout contact du lubrifiant avec la sonde lors du montage.
