MODE D'EMPLOI OF5048 IFM

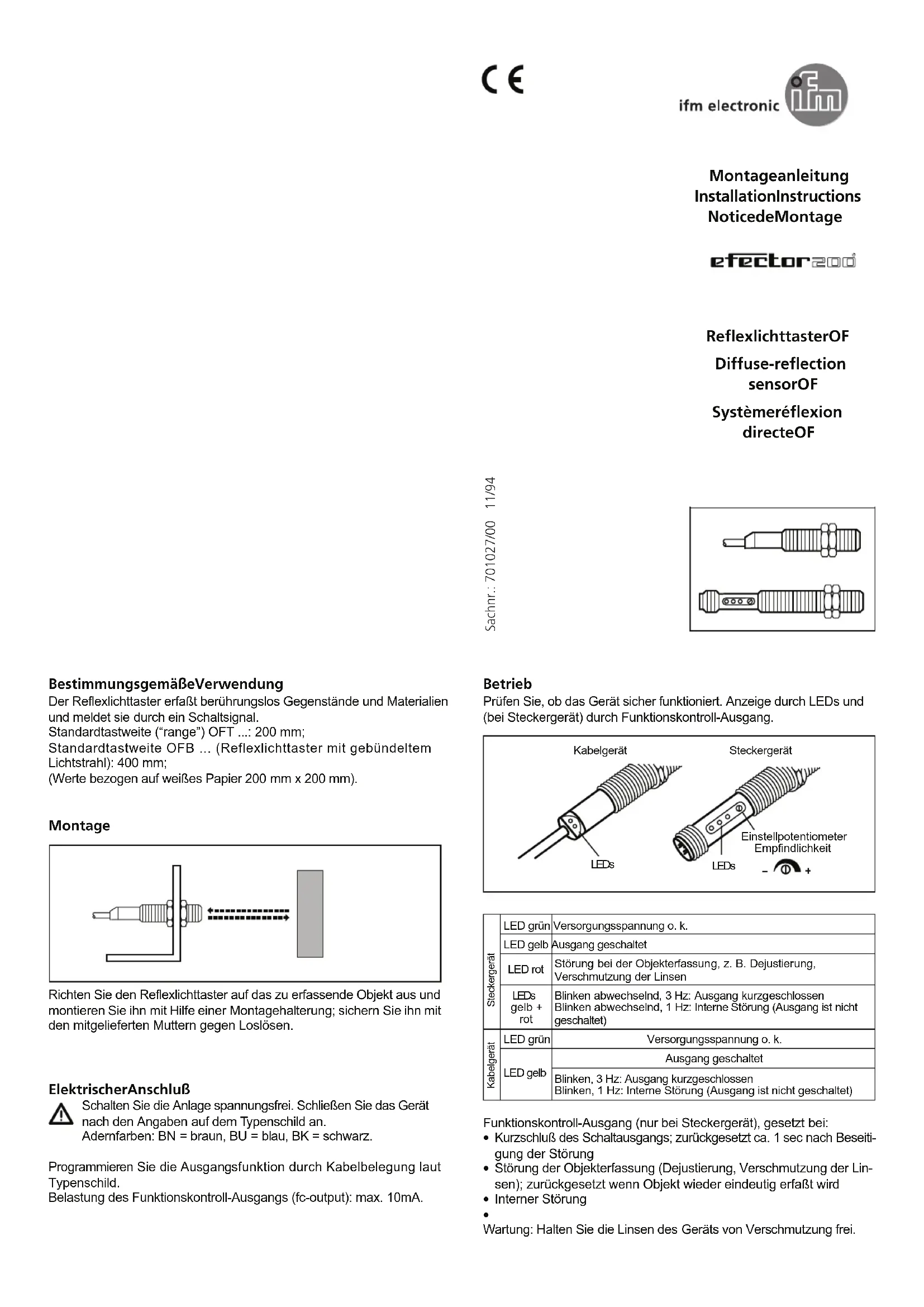

internal error Maintenance: Keep the lenses of the sensor free from soiling. Fonctionnement et caractéristiques Le système réflexion directe détecte des objets et de matières sans contact et indique leur présence par un signal de commutation. Portée standard OFT ...: 200 mm; portée standard OFB ... (système réflexion directe avec faisceau focalisé réglable): 400 mm. (Valeurs sur du papier blanc 200 mm x 200 mm). Montage Orienter le système réflexion directe en direction de lobjet à détecter et le monter avec une équerre de fixation; utiliser les écrous fournis pour une fixation optimale. Raccordement électrique Mettre linstallation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de létiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir Programmation de la fonction de sortie par branchement selon létiquette. Charge de la sortie diagnostique (fc output): 10 mA maxi. Fonctionnement Vérifier le bon fonctionnement de la cellule. Indication par LED et (dans le cas des cellules avec raccordement par connecteur) par sortie diagnostique.
LED verte tension dalimentation o.k. LED jaune sortie commutée LED rouge erreur lors de la détection de lobjet, par ex. mauvais réglage, encrassement des lentilles LEDs jaune + rouge clignotent en alternance, 3 Hz: sortie en état de courts-circuits clignotent en alternance, 1 Hz: erreur interne (sortie pas commutée)
LED verte tension dalimentation o.k. LED jaune sortie commutée clignotent, 3 Hz: sortie en état de courts-circuits clignotent, 1 Hz: erreur interne (sortie pas commutée) A = cellule avec raccordement par connecteur; B = cellule avec raccordement par câble La sortie diagnostique (seulement pour les cellules avec raccordement par connecteur) est activée dans le cas de:
courts-circuits de la sortie de commutation; désactivée après env. 1 s après élimination du défaut
mauvaise détection de lobjet (mauvais réglage, encrassement des lentilles); désactivée dès détection sûre de lobjet
défaut interne Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement. setting potentiometer sensitivity sensor with cable connection sensor with plug and socket connection LEDs LEDs potentiomètre de réglage sensibilité cellule avec raccordement par câble cellule avec raccordement par connecteur LED LED
