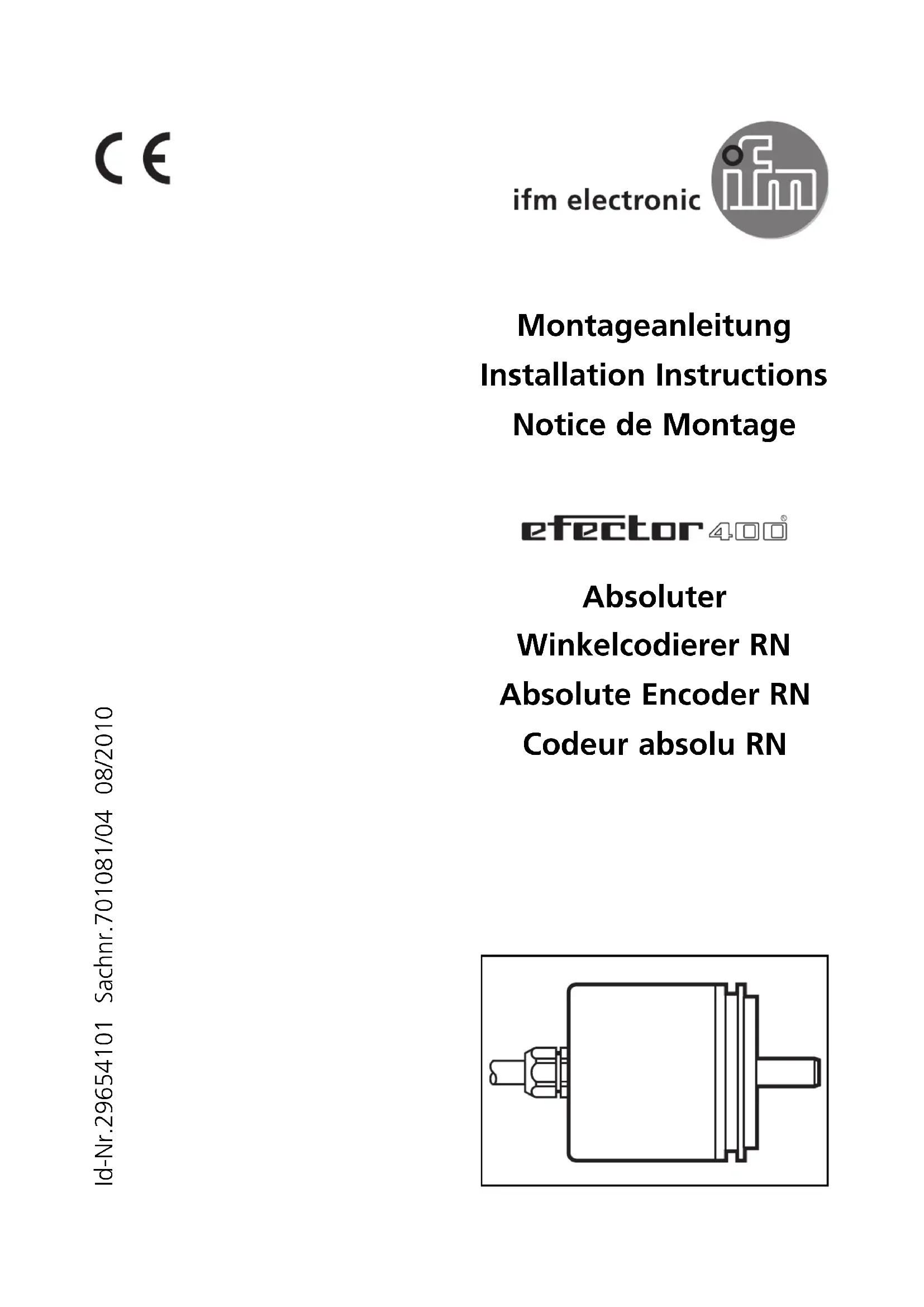

Notice IFM RN6002 - page 1
1 / 13
Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : IFM

Modèle : RN6002

Catégorie : Non catégorisé

Caractéristiques techniques Non spécifiées
Utilisation Non spécifiée
Maintenance et réparation Non spécifiées
Sécurité Non spécifiée
Informations générales Non spécifiées

FOIRE AUX QUESTIONS - RN6002 IFM

Quel type de connexion le IFM RN6002 utilise-t-il ?
Le IFM RN6002 utilise une connexion de type M12 pour une intégration facile avec d'autres équipements.
Comment calibrer le IFM RN6002 ?
Pour calibrer le IFM RN6002, suivez les instructions du manuel d'utilisation. Généralement, cela implique de placer le capteur dans une position de référence et d'ajuster les paramètres via l'interface de configuration.
Quels sont les paramètres mesurés par le IFM RN6002 ?
Le IFM RN6002 mesure principalement la température et peut également surveiller d'autres paramètres selon la configuration.
Que faire si le IFM RN6002 ne s'allume pas ?
Vérifiez d'abord l'alimentation électrique et assurez-vous que toutes les connexions sont sécurisées. Si le problème persiste, consultez le manuel pour un dépannage plus approfondi.
Le IFM RN6002 est-il étanche ?
Oui, le IFM RN6002 est conçu pour résister à des environnements difficiles et a un indice de protection IP67, ce qui le rend étanche à la poussière et à l'eau.
Comment connecter le IFM RN6002 à un système de contrôle ?
Pour connecter le IFM RN6002 à un système de contrôle, suivez le schéma de câblage fourni dans le manuel d'utilisation et assurez-vous de respecter les spécifications électriques.
Quels sont les indicateurs de dysfonctionnement sur le IFM RN6002 ?
Des indicateurs lumineux peuvent signaler des dysfonctionnements. Consultez le manuel pour comprendre la signification de chaque code d'erreur.
Comment nettoyer le IFM RN6002 ?
Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer le boîtier du IFM RN6002. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.
Quelle est la plage de température de fonctionnement du IFM RN6002 ?
La plage de température de fonctionnement du IFM RN6002 est généralement de -25 °C à 70 °C, mais veuillez vérifier le manuel pour des spécifications précises.
Où trouver des pièces de rechange pour le IFM RN6002 ?
Les pièces de rechange pour le IFM RN6002 peuvent être commandées directement auprès du fabricant ou via des distributeurs agréés.

Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice RN6002 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RN6002 de la marque IFM.

MODE D'EMPLOI RN6002 IFM

  • release A and release B simultaneously low: tracks 1 to 8 (1 to 9; 1 to 10; 1 to 11; 1 to 12) to outputFonctionnement et caractéristiques Le codeur convertit des mouvements de rotation en valeurs numé- riques digitales. Chaque position angulaire est donnée comme valeur numérique. Ces valeurs permettent de mesurer des mouvements angulaires et de déterminer des positions.
  • L’alimentation et le nombre de pas selon l’étiquette
  • Vitesse de rotation maxi électrique: 6000min
  • Les sorties sont protégées contre un court-circuit entre les sorties et

pendant < 1mn Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Monter un accouplement flexible entre le codeur et le moteur afin d’empêcher que l’arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. PAGE

griffes de serrage flasque de fixation E60034Raccordement électrique Mettre l’installation hors tension avant le raccordement / débran- chement du raccordement par câble ou connecteur. Signaux de sortie:

  • version 5V: sortie TTL, 6mA
  • version 10-30V: sortie HTL, 20mA, protégée contre les courts-circuits Extension par câble blindé; longueur maximale 20m (version 5V), 100m (version 10-30V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bor- nier et l’électronique d’exploitation via le blindage et relier à la terre. Diagramme d’impulsion PAGE 8
  • déblocage A t1,t2 <60 ns déblocage B pistes 3 p. 10
  • (8, 9, 10bit) 7 p. 12
  • (11, 12bit/TTL) pistes 1 p. 2
  • (8, 9, 10bit) 1 (11, 12bit/TTL) 12,5 p. 6

M4 profondeur 5 B = 10 → C = 6 B = 20 → C = 10 A = 51 (5V /8...12bit) (10-30V / 8...10bit) A = 62 (10-30V /11...12bit)Fils de déblocage Lorsqu'ils ne sont pas utilisés ou à 0 V les données sont présentes en permanence à la sortie. Au niveau haut les pistes sont bloquées. MSB (changer le sens de rotation) Pour les codeurs avec 8, 9 et 10 bits le sens de rotation peut être sélec- tionné par le raccordement: raccordement MSB = rotation à droite raccordement MSB = rotation à gauche PAGE

  • sorties de signaux de valeur ohmique élevée
  • déblocage A = niveau bas: pistes 3 à 10 sur la sortie (version 8 ... 10 bit) pistes 7 à 12 sur la sortie (version 11 ... 12 bit TTL
  • déblocage B = niveau bas: pistes 1 à 2 sur la sortie (version 8 ... 10 bit) pistes1 à 6 sur la sortie (version11...12bitTTL)
  • déblocage A et déblocage B au niveau bas en même temps: pistes 1 à 8 (1 à 9; 1 à 10; 1 à 11; 1 à 12) sur la sortieAnschlußbelegung/connection/raccordement PAGE
