MODE D'EMPLOI KARMA DELONGHI
Mode d'emploi radiateur électrique
Pag.28
Cet appareil est conforme aux Directives européennes :
2004/108/CE sur la compatibilité électromagnétique
2006/95/CE sur la basse tension
2002/95/CE sur la limitation de l'utilisation de certaines substances dangereuses.
Attention !
DANGER POUR LA SÉCURITÉ DES PERSONNES, DES ANIMAUX DOMESTIQUES ET DES BIENS.
Attention !
DANGER DE DÉCHARGES ÉLECTRIQUES.
Attention !

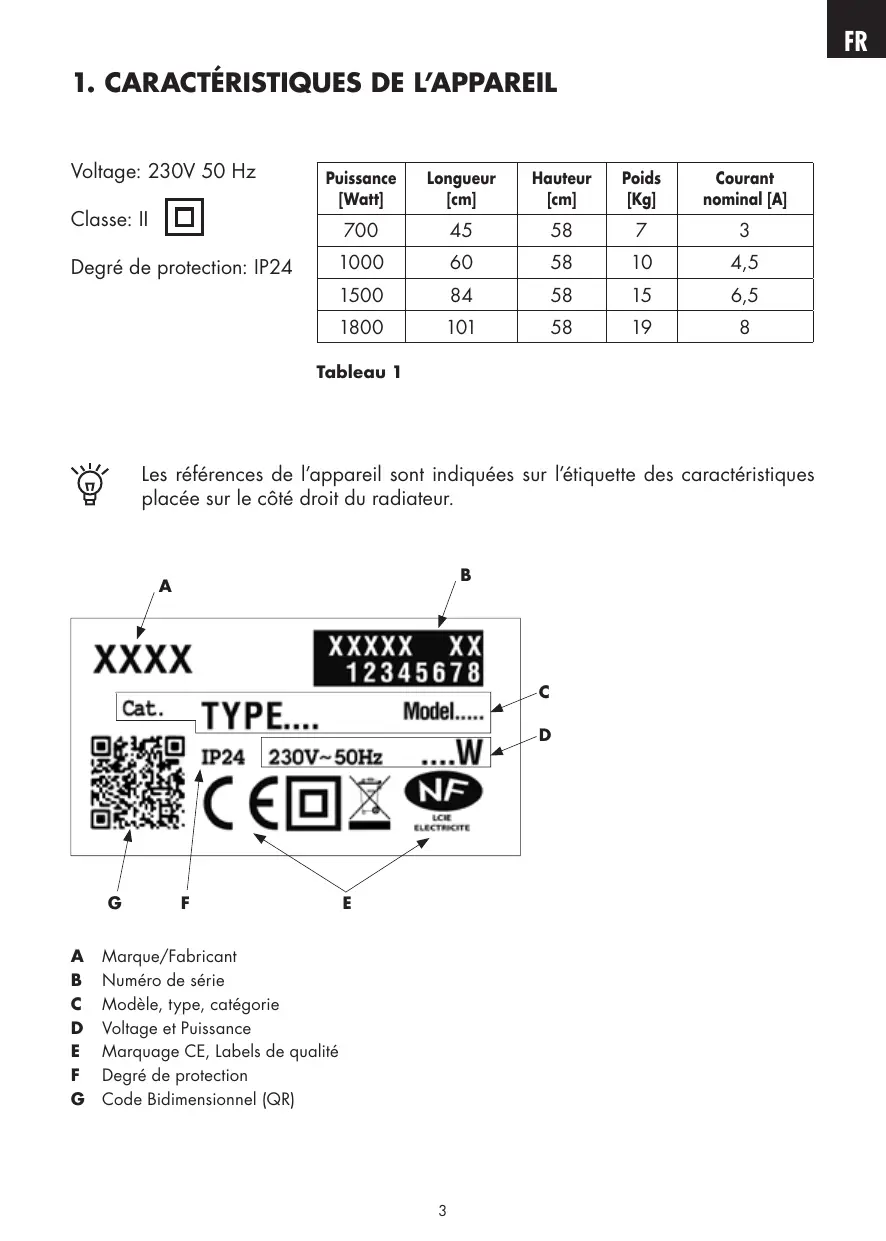

Degré de protection : IP24
Tableau 1
| Puisance
[Watt] | Longueur
[cm] | Hauteur
[cm] | Poids
[Kg] | Courant
nominal [A] |
| 700 | 45 | 58 | 7 | 3 |
| 1000 | 60 | 58 | 10 | 4,5 |
| 1500 | 84 | 58 | 15 | 6,5 |
| 1800 | 101 | 58 | 19 | 8 |

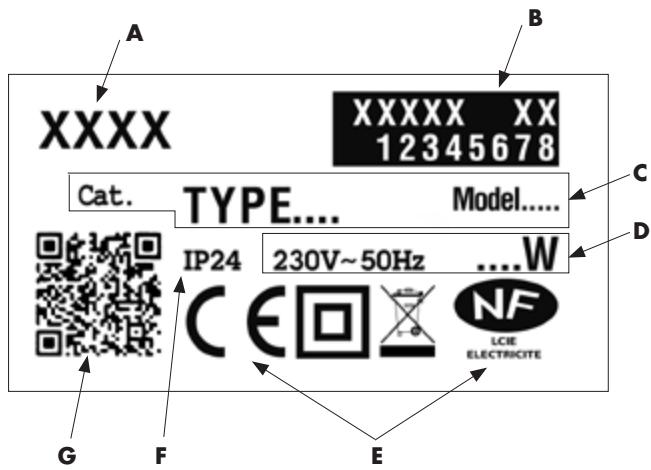

Les références de l'appareil sont indiquées sur l'étiquette des caractéristiques placée sur le côté droit du radiateur.
A Marque/Fabricant
B Numéro de série
C Modèle, type, catégorie
D Voltage et Puissance
E Marquage CE, Labels de qualité
F Degré de protection
G Code Bidimensionnel (QR)
Déballer l'appareil et le poser sur les protections en polystyrène ou sur un tapis.
Contenu de l'emballage :
- boîte avec télécommande, deux piles et étui de fixation au mur
kit de fixation
Lire attentivement cette notice avant d'installer et d'utiliser l'appareil. La conserver pour toute consultation ultérieure.
Utiliser l'appareil uniquement selon les instructions de cette notice.
Toutefois, cette notice ne couvre pas toutes les situations pouvant se présenter. Faire preuve de bon sens et de prudence lors de l'installation, du fonctionnement et de l'entretien de l'appareil.
Il est interdit de modifier de quelque manière que ce soit les caractéristiques de l'appareil et de retirer les parties fixes, quelles qu'elles soient, y compris les bouchons. S'assurer que l'appareil est en bon état. Ne pas utiliser l'appareil s'il est endommagé, mais contacter le vendeur ou un professionnel qualifié.
Les matériaux utilisés pour l'emballage sont recyclables. Il est donc conseillé de les déposer dans les conteneurs de tri sélectif.
3. Positionnement et installation
Cet appareil a été conçu pour chauffer des pièces et est destiné à un usage domestique ou similaire. Il ne doit pas être utilisé à d'autres fins.
L'appareil doit être fixé au mur, comme indiqué dans la notice.
Installer l'appareil avec le panneau de commande en haut (Fig. 1).
Dans la salle de bains (équipée d'une baignoire ou d'une douche), installer l'appareil en dehors de la zone de sécurité 1 (Fig. 1).
Installer l'appareil de façon à ce que l'interrupteur, le boîtier électronique et les autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou la douche (Fig.1). Dans tous les cas l'interrupteur, le boîtier électronique et les autres dispositifs de commande doivent se trouver en zone 3. Il est interdit d'utiliser une fiche pour le branchement de l'appareil.

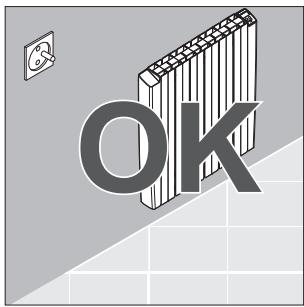

Respecter les distances indiquées dans les figures 2 et 3.
Fig. 2
Fig. 3
Ne pas installer l'appareil :
- juste au-dessous d'une prise de courant (Fig. 4)
- en contact avec le mur ou avec le sol.
- près de rideaux ou de matériaux inflammables ou combustibles, ou de récipients sous pression.
Fig. 4
Vérifier qu'il n'y ait pas de tuyaux ou câbles électriques dans le mur qui puissent être endommagés pendant l'installation.
3.1 Fixation au mur
S'assurer que les vis et les chevilles incluses dans le sachet de fixation soient adaptées au type de mur sur lequel l'appareil est installé. En cas de doute, s'adresser à un professionnel qualifié ou au vendeur.
Pendant l'installation, s'assurer que le câble d'alimentation soit débranché.
3.2 Branchement électrique
Pour l'installation, il est conseillé de s'adresser à un professionnel qualifié.
L'appareil doit être branché selon les règles de l'art et en respectant les normes nationales pour les installations électriques (NFC 15-100).
Avant d'installer l'appareil, s'assurer qu'il n'est pas alimenté électriquement et que l'interrupteur général de l'installation est sur "O".
Si le câble d'alimentation est abîmé, le faire remplacer par un professionnel qualifié ou le vendeur.
Ne pas utiliser l'appareil si le boîtier électronique est endommagé.
La tension d'alimentation de l'appareil est de 230 V - 50 Hz. est adaptée à la puissance de l'appareil, indiquée dans le tableau 1.
soit équipée d'un interrupteur omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm, permettant de déconnecter l'appareil du réseau électrique, y compris le fil pilote.
En cas d'installation dans une salle de bains, la ligne électrique doit être munie d'un à haute sensibilité ayant un courant nominal maximum de 30 mA.
La ligne d'alimentation et le boîtier du fil pilote doivent être protégés par le même .
Pour le branchement électrique, utiliser une boîte de dérivation.
En cas d'installation dans une pièce humide (cuisine, salle de bain), le branchement de l'appareil au circuit électrique doit se faire à au moins 25 cm du sol.
Respecter scrupuleusement le schéma de branchement électrique indiqué dans la figure 5.
Fig. 5
Si le fil pilote n'est pas raccordé au boîtier de programmation, il faut l'isoler. Le fil pilote ne doit jamais être raccordé à la terre.
S'assurer que le câble d'alimentation ne puisse en aucun cas entrer en contact avec la surface de l'appareil (Fig. 6).
Fig. 6
4. Réglage et fonctionnement
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas, ne grimpent pas ou ne s'appuient pas sur l'appareil.
L'appareil est conçu pour chauffer une pièce. Dans ses fonctions normales, atteint une température élevée qui peut, dans certains cas, provoquer des brûlures. Éviter tout contact avec des parties du corps. Faire particulièrement attention en présence d'enfants.
Maintenir les matériaux combustibles, inflammables et les récipients sous pression (par ex. spray, extincteurs) à au moins 50 cm de l'appareil. Ne vaporiser aucune substance, quelle qu'elle soit, sur .
Ne pas toucher l'appareil avec les mains ou les pieds mouillés ou humides. Ne pas mouiller l'interrupteur et le boîtier électronique avec de l'eau ou d'autres liquides. Si cela se produit, couper le courant et débrancher la fiche, si l'appareil en est équipé, et laisser sécher complètement l'appareil.
Lorsque l'appareil est installé en altitude, la température de l'air chauffé est plus élevée (environ 10°C à 1000 mètres d'altitude).

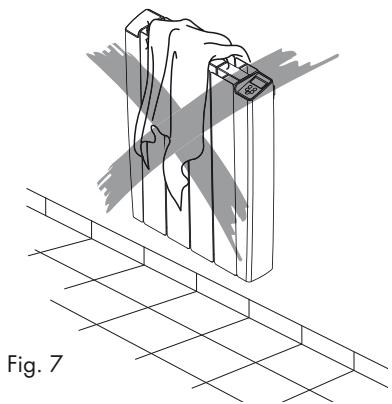

Pour éviter une surchauffe dangereuse, ne jamais couvrir l'appareil. En outre, ne pas bloquer le flux d'air en insérant des matériaux à l'intérieur de l'appareil.

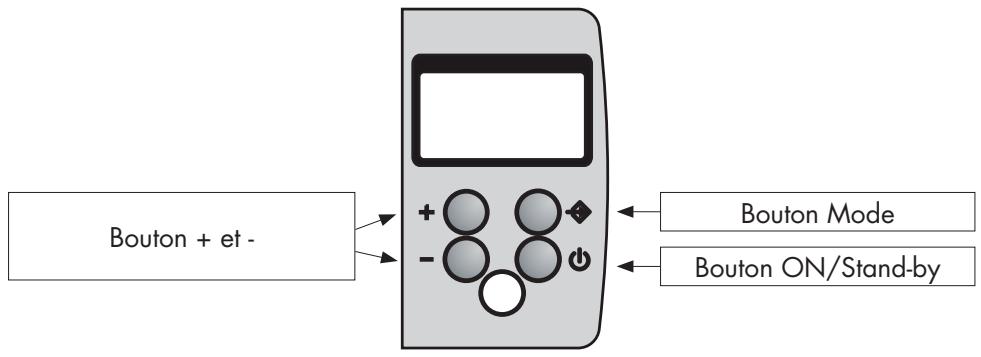

4.1 Interrupteur principal et allumage
Pour allumer positionnez-le sur "I" (fig. 8).
Pour éteindre positionnez-le sur "O" (fig. 8).
En mode Stand-by, l'écran affiche ":"
- Tous les modes, y compris Fil pilote, sont désactivés, mais l'appareil reste sous tension en attente de la sélection d'un des modes décrits ci-dessous.
- Pressez le bouton on/stand-by pour allumer l'appareil dans le mode utilisé avant l'extinction. L'écran montre l'heure dans le mode chrono ; la température désirée est montrée dans les autres modes.
4.3 Modes de fonctionnement
| | | | | 2h |
| Fil Pilote | Confort | Nuit | Hors-Gel | Chrono | Marche forcee |
4.3.1 Description des modes
| Stand-by | L'appareil est en conditions de Stand-by, mais il est sous tension. Toutes les commandes du Fil Pilote sont inactives. |
| Fil Pilote | La température est définie par le Fil Pilote. Toutes les commandes du Fil Pilote sont actives. |
| Confort | La température de Confort correspond à la température souhaitation par l'utilisateur. Toutes les commandes du Fil Pilote sont inactives. |
| Nuit | La température Nuit est可以选择 par l'utilisateur pour l'économie d'énergie pendant la nuit. Toutes les commandes du Fil Pilote sont inactives. |
| Hors-Gel | Température de sécurité minimum: la barrière a été fixée à 7 °C. Toutes les commandes du Fil Pilote sont inactives. L'apparil s'allume automatiquement si la température ambiente descend audessous de 7°C. |
| Chrono | Programmation journalière et hebdomadaire prévoyant deux niveaux de températures (Confort et Nuit) établies heures après heures par l'utilisateur. Toutes les commandes du Fil Pilote sont inactives. |
| 2h Marche forcee | La fonction marche forcee est utilisée pour augmenter plus rapidement la température de la pierce. L'apparilCHAFFE continuèlement pour 2 heures. |
4.3.2 Mode fil piloté
Pour activer la fonction fil pilote :
- Pressez le bouton "Mode" jusqu'à ce que l'icône soit visible sur l'écran. L'utilisateur peut régler la température "Confort" sur l'appareil.
- Modifiez si nécessaire la température désirée avec les boutons "+" et "-".
L'habitation doit être équipée d'un système de gestion qui supporte ce type de technologie. Dans ce cas, pour vérifier la bonne transmission des ordres de programmation, il est possible d'utiliser le schéma suivant, selon le mode programme :
| Mode | Confort | Nuit | Hors-gel | Stand-by | Confort - 1°C | Confort - 2°C |
| Signal à transmettre | — | — | — | — | 5'
3" | 5'
7" |
| Tension entre fil pilote et neutre | 0 Volt | 230 Volts | 115 Volts Négatif | 115 Volts Positif | 230 Volts Pour un inter-valle de 3 s | 230 Volts Pour un inter-valle de 7 s |
Si le fil pilote n'est pas relié, le mode "Confort" est automatiquement sélectionné.
4.3.3 Mode Confort
La température du "Confort" correspond à la température désirée par l'utilisateur.
- Pressez le bouton "Mode" jusqu'à ce que l'icône soit visible sur l'écran.
- Modifiez si nécessaire la température désirée avec les boutons "+" et "-". L'intervalle de réglage est compris entre 7°C et 35°C.
Suivant les conditions ambiantes de la pièce où est installé l'appareil (nombre de personnes présentes, exposition au soleil, etc.), les réglages pour obtenir la même température ambiante peuvent être différents.
L'affichage du symbole de flamme indique le chauffage de l'appareil.
4.3.4 Mode nuit
La température pour la nuit doit être inférieure ou égale à la température du "Confort". Si vous réglez une température "Confort" inférieure à "Nuit", cette dernière variera donc en conséquence.
- Pressez le bouton "Mode" jusqu'à ce que l'icône C soit visible sur l'écran.
- Modifiez si nécessaire la température désirée avec les boutons "+" et "-".
Il est conseillé d'utiliser ce mode quand la pièce est vide pour 2 heures ou plus.
4.3.5 Mode Hors-Gel
Dans le mode "Hors-gel", la température de référence est fixée à 7°C. L'appareil commence automatiquement à chauffer quand la température de la pièce descend en dessous de 7°C.
- Pressez le bouton "Mode" jusqu'à ce que l'icône de la fonction soit visible sur l'écran.
Il est conseillé d'utiliser ce mode quand la pièce est vide pendant plusieurs jours.
4.3.6 Mode Chrono
Le mode "Chrono" permet à l'utilisateur de programmer des températures différentes pendant toute la journée, pour chaque jour de la semaine.
a) Sélectionner le jour et l'heure
- jusqu'à ce que l'icône soit visible sur l'écran, puis pressez les boutons "Mode" et "Stand-by" simultanément.
- Le point qui indique le jour clignote : pressez "+" ou "-" pour choisir le jour. pour confirmer.
- L'heure clignote maintenant : utilisez les boutons "+" et "-" pour la sélectionner. Confirmez avec le bouton "Mode".
- Répétez la même procédure pour les minutes.

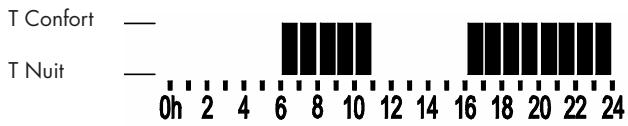

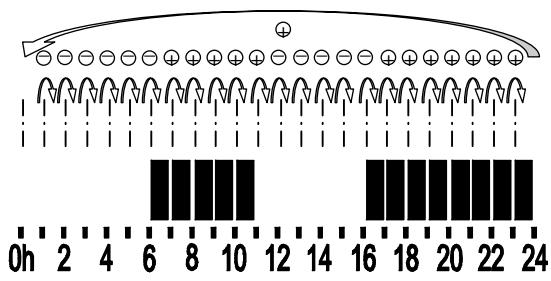

b) Définir le programme horaire
Dans ce cas, il est possible de programmer une série horaire pour chaque jour. Partant du premier jour, sélectionnez la série horaire désirée en utilisant les boutons "+" et "-" et en choisissant, pour chaque heure, entre la température "Confort" (barre pleine) et la température "Nuit" (barre vide).
Pressez "Mode" pour confirmer et répétez la procédure pour chaque jour de la semaine.
La programmation hebdomadaire est alors réglée, l'appareil émet un signal acoustique de confirmation.
4.3.7 Marche forcée (2h)
La fonction "Marche Forcée" permet de chauffer rapidement la pièce.
Pour activer la fonction "Marche Forcing", pressez le bouton "Mode" jusqu'à ce que l'icône de la fonction soit visible sur l'écran.
La fonction d est désactivée pendant 2 heures et l'appareil chauffe continuellement.
Pour désactiver la fonction "Marche Forcée", appuyer de nouveau sur le bouton "Mode". La fonction s'éteint automatiquement après 2 heures et l'appareil reprend l .
4.4 Verrouillage clavier
On peut protéger l'appareil des modifications effectuées par inadvertance par les enfants.
- Pour bloquer le clavier de la commande digitale, pressez simultanément pendant 3 secondes les touches "+" et "Mode". L'icône de protection des commandes apparaît alors sur l'écran. Pour débloquer le clavier de la télécommande, pressez simultanément pendant 3 secondes les touches "+" et "Mode". L'icône de protection des commandes ne apparaît alors plus sur l'écran.
Conserve la programmation et l'heure en mémoire pendant 2 heures en cas de coupure de courant.
4.5 Indicateur de consommation d'énergie
Pour utiliser la fonction 'compteur de consommation d'énergie', il faut, lors de la première mise en service, régler la puissance nominale selon la procédure suivante :
- Éteignez l'interrupteur principal.
- Rallum tout en maintenant la pression sur les boutons (+) et (-).
- (+) pour programmer la puissance nominale visualisée en W et contrôlez celle-ci sur la plaque signalétique.
- mode pour confirmer la programmation.
Pour afficher l'énergie consommée par l'appareil, appuyez et maintenez la pression pendant plus de 5 secondes sur les boutons Mode et -. L'écran affichera l'énergie consommée en kWh.
5. La télécommande à infrarouges
L'appareil peut être commandé par la nouvelle télécommande universelle à infrarouge, incluse dans l'emballage.
La télécommande communique avec l'appareil par rayons infrarouges. Pour une bonne communication, dirigez la télécommande vers le récepteur de l'appareil.
La distance maximale entre la télécommande et le récepteur est de 5 m.
Maniez la télécommande avec précaution et rangez-la dans l'étui fourni avec l'appareil.
Introduction ou remplacement des piles
- Retirez le couvercle au dos de la télécommande.
- Introduisez, dans la bonne position, deux piles alcalines de 1,5 V (fournies avec l'appareil).
- Remettez le couvercle.
Si vous devez remplacer ou jeter la télécommande, retirez les piles et éliminez-les conformément aux lois en vigueur car elles nuisent à l'environnement.
La télécommande Slim peut être utilisée pour commander les nouveaux radiateurs et sèche-serviettes De'Longhi.
Caractéristiques
| Dimensions | 100x42x20,5 |
| Alimentation | 2 piles alcalines 1,5V (AAA) |
Télécommande
Ecran
Traitement et transmission de l'information entre la télécommande et le radiateur.
NOTE : L'intervalle de régulation de la température sur la télécommande est compris entre 7 °C et 32 °C. Pour programmer une température supérieure, entre 32 °C et 35 °C, réglez directement la température sur l'appareil.
En mode Stand-by, l'écran affiche l'heure et le jour de la semaine.
Pressez le bouton ON/Stand-by pour allumer la télécommande dans le mode utilisé avant l'extinction.
Dans le cas d'un changement des piles, la télécommande s'allumera en mode "Confort".
5.2 Modes de fonctionnement
Appuyer sur le bouton "Mode" pour changer de mode.
| Fil Pilote | Confort | Nuit | Hors-Gel | Chrono | Marche forçée | Soufflerie |
Les modes disponibles ont les mêmes caractéristiques que les fonctions décrites précédemment pour le dispositif de commande.
Attention !
Les fonctions Marche Forcée et Soufflerie sont obtenues par la pression du bouton correspondant.
La fonction Soufflerie est disponible seulement pour les radiateurs pourvus de soufflerie. Elle n'est pas disponible sur ce mode. Si on envoie la commande "Soufflerie" sur la télécommande, l'appareil confirme la réception du signal et conserve le mode précédent.
5.3 Marche forcée (2h)
Pour activer la fonction "Marche Forcée", appuyer sur le bouton "2h". La fonction de réglage de la température est désactivée pendant 2 heures et l'appareil chauffe continuellement. Pour désactiver la fonction "Marche Forcée", appuyer à nouveau sur le bouton "2h", sur le bouton "Mode" ou sur le bouton "Stand-by". La fonction s'éteint automatiquement après 2 heures et l'appareil reprend le réglage de la température.
5.4 Mode chrono
Le mode "Chrono" permet à l'utilisateur de programmer des températures différentes pendant toute la journée, pour chaque jour de la semaine.

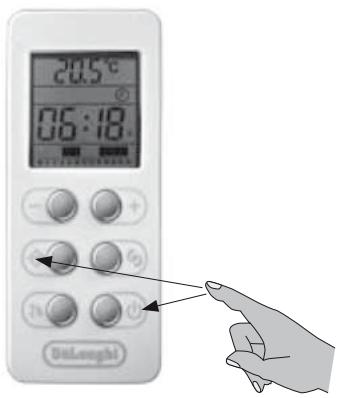

a) Sélectionner le jour et l'heure
jusqu'à ce que l'icône soit visible sur l'écran de la télécommande, puis pressez les boutons "Mode" et "Stand-by" simultanément.
Le point qui indique le jour clignote : pressez "+" ou "-" pour choisir le jour. pour confirmer.
L'heure clignote maintenant : utilisez les boutons "+" et "-" pour sélectionner. Confirmez avec le bouton "Mode".
Répétez la même procédure pour les minutes.

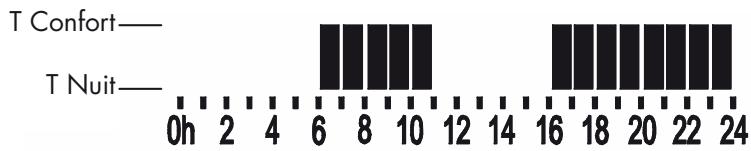

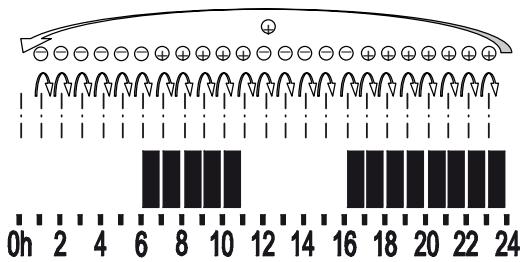

b) Définir le programme horaire
Dans ce cas, il est possible de programmer une série horaire pour chaque jour. Partant du premier jour, sélectionnez la série horaire désirée en utilisant les boutons "+" et "-" et en choisissant pour chaque heure, entre la température "Confort" (barre pleine) et la température "Nuit" (barre vide).
Pressez "Mode" pour confirmer et répétez la procédure pour chaque jour de la semaine.
La programmation hebdomadaire est alors réglée, l'appareil émet un signal acoustique de confirmation.
On peut protéger l'appareil des modifications effectuées par inadvertance par les enfants.
- Pour bloquer le pressez simultanément pendant 3 secondes les touches "+" et "Mode". L'icône de protection des commandes apparaît alors sur l'écran.
- En activant la fonction de blocage du si la télécommande est dirigée vers le récepteur de l'appareil, la touche de secours de l'appareil sera aussi bloquée.
- Pour débloquer le pressez simultanément pendant 3 secondes les touches "+" et "Mode". L'icône de protection des commandes n'apparaît donc plus sur l'écran.
Note pour l'utilisation de la télécommande avec d'autres radiateurs
Pour certaines versions des radiateurs NAVY et STILO PLUS, en activant la fonction blocage du clavier de la télécommande, cette fonction sera activée seulement sur la télécommande. Pour activer la fonction blocage des commandes du radiateur, il faut appuyer directement sur le radiateur sur les boutons indiqués dans le manuel du radiateur.
6. Nettoyage
Avant toute opération de nettoyage, s'assurer que l'appareil est éteint, froid et débranché.
Pour le nettoyage, il suffit de passer un chiffon humide et doux avec un peu de détergent neutre. Ne pas utiliser de détergents abrasifs, corrosifs ou de solvants.
Pour maintenir l'efficacité de l'appareil, éliminez la poussière sur la surface et à l'intérieur de l'appareil au moins deux fois par an à l'aide d'un aspirateur.
7. Entretien
En cas de problèmes techniques, s'adresser à un professionnel qualifié (agréé par le vendeur ou le fabricant) ou contacter le vendeur.
Toute intervention sur ée par qui, avant toute opération d'entretien, doit s'assurer que l'appareil est éteint, froid et débranché.
L'appareil est rempli d'une quantité précise d'huile. Toute réparation qui exige l'ouverture de ée par un professionnel qualifié. En cas de fuite d'huile, contacter le vendeur ou un professionnel qualifié.
| L'appareil ne chauffe pas. | □ Contrôler qu'il y ait du courant et que l'appareil soit branché correctement.
□ Vérifier la position de l'interrupteur général.
□ Vérifier la position de l'interrupteur sur l'appareil.
□ Augmenter la température programmée sur le régulateur de l'appareil.
□ Le dispositif de sécurité s'est déclenché. Eliminer la cause de la surchauffe (par exemple obstructions, couvertures).
□ Débrancher électriquement l'appareil pendant quelques minutes de façon à réinitialiser le système électrique.
□ S'il ne chauffe toujours pas, contacter le vendeur ou un professionnel qualifié. |
| L'appareil chauffe continulement. | □ Diminuer la température programmée sur le régulateur de l'appareil.
□ S'il chauffe encore, contacter le vendeur ou un professionnel qualifié. |
| La piece reste froide. | □ Vérifier que la puissance de l'appareil est adaptée à la piece à chauffer.
□ Lors de première mise en route, il faut environ une demi-journée pour atteindre la température programmée (mettre la régulation au maximum ne fait pas augmenter la température plus vite). |
| Fuites du liquide contenu dans l'appareil. | □ Éteindre l'appareil et contacter le vendeur ou un professionnel qualifié.
□ Essuyer les fuites en revétant des gants de protection contre les produits chimiques. Éloigner les enfants et les animaux domestiques du liquide. |
| L'appareil ne répond pas correctement aux ordres provenant du boîtier fil pilote. | □ Éteindre l'appareil. S'assurer que le branchement est correct (Fig.5) et que le boîtier fonctionne correctement.
□ Contacter un professionnel qualifié. |
| L'écran parait un message "ALL". | □ La sonde de température est déteriorée. Éteindre l'appareil et contacter votre vendeur ou un professionnel qualifié. |
9. Garantie
Il est conseillé de conserver l'emballage pour le retour éventuel de l'appareil à son revendeur ou au SAV.
Le constructeur garantit à ses clients tous les droits spécifiés dans la directive européenne 1999/44/CE ainsi que les droits des consommateurs reconnus par les législations nationales.
La garantie couvre notamment les non-conformités et les défauts de production existant au moment de la vente du produit et constatés avant deux ans à compter de la date d'achat. Elle donne le droit au client d'obtenir la réparation gratuite du produit défectueux ou son remplacement s'il n'est pas réparable.
Les droits susmentionnés sont annulés dans les cas suivants :
- défauts causés par des usages autres que ceux spécifiés dans la notice, qui fait partie intégrante du contrat de vente ;
- défauts causés par une rupture accidentelle, par négligence ou effraction.
Les opérations relatives à l'installation, au branchement aux installations d'alimentation et à l'entretien citées dans la notice sont exclues de la garantie.
Le constructeur décline toute responsabilité en cas de dommages ou de blessures, causés directement ou indirectement à des personnes, des objets ou des animaux domestiques et découlant de l'inobservation des prescriptions indiquées dans la notice, avec une référence particulière aux avertissements concernant l'installation et la mise en service du produit.
Pour bénéficier des droits susmentionnés, le Client doit contacter son revendeur et présenter une preuve d'achat délivrée par le vendeur et établissant la date d'achat du produit.
Produit 10. Élimination
Avant de retirer l'appareil, s'assurer qu'il n'est plus alimenté électriquement et que l'interrupteur général de l'installation est sur "O". S'assurer en outre que le câble d'alimentation est débranché. Pour le démontage, suivre l'ordre inverse de la fixation au mur (page 7).
Pour l'élimination de l'appareil, suivre la réglementation en vigueur pour l'élimination de l'huile et la gestion des déchets.
Avertissements pour l'élimination correcte du produit aux termes de la Directive européenne 2002/96/CE.
Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.
Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.
Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé découlant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.
Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'une poubelle barrée.
