KH2001 - Capteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de proximité capacitif
Marque	IFM
Modèle	KH2001
Catégorie	Capteur de proximité
Principe de détection	Capacitif
Portée nominale (Sn)	8 mm
Matériaux détectés	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et matériaux aqueux
Type de montage	Non encastré avec équerre de fixation
Distance face active / bride	15 mm
Zone de dégagement	Respecter les distances minimales entre plusieurs détecteurs
Raccordement électrique	3 fils : BN (brun), BU (bleu), BK (noir)
Sortie	Commutée NO/NF réglable
Indication LED	Allumée lorsque la sortie est commutée
Réglage	Potentiomètre pour ajuster la portée (NO/NF)
Entretien	Nettoyer la face active et la zone de dégagement des dépôts et corps étrangers
Nettoyage	Utiliser un chiffon doux et sec
Sécurité	Mettre hors tension avant raccordement ; éviter les champs de grande intensité à proximité
Pièces détachées	Non disponibles
Réparabilité	Appareil non réparable

FOIRE AUX QUESTIONS - KH2001 IFM

Comment installer le capteur KH2001 ?

Montez le détecteur avec l'équerre de fixation livrée. La distance entre la face active et la bride doit être de 15 mm. Le montage est non encastré : veillez à respecter une zone de dégagement autour de la face active.

Quelle est la portée de détection du KH2001 ?

La portée nominale Sn est de 8 mm, mesurée sur une plaque mise à la terre ou sur l'eau. Pour d'autres matériaux, la portée peut être inférieure.

Quels matériaux le capteur peut-il détecter ?

Il détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact.

Comment régler la portée (NO/NF) du capteur ?

Introduisez le matériau dans la zone de détection sûre. Pour le mode NO, réduisez la portée jusqu'à ce que la LED s'éteigne, puis augmentez jusqu'à ce qu'elle s'allume. Pour le mode NF, réduisez jusqu'à ce que la LED s'allume, puis augmentez jusqu'à ce qu'elle s'éteigne.

Que signifie la LED sur le capteur ?

La LED est allumée lorsque la sortie est commutée, indiquant la présence d'un objet dans la zone de détection.

Comment raccorder électriquement le KH2001 ?

Mettez l'installation hors tension. Raccordez strictement selon les couleurs des fils : BN = brun (alimentation positive), BU = bleu (masse), BK = noir (sortie).

Quelles sont les précautions de sécurité à prendre ?

Débranchez l'alimentation avant tout raccordement. Ne faites pas fonctionner d'appareils à champ de grande intensité (ex: talkie-walkies) à proximité immédiate du capteur.

Comment nettoyer le capteur KH2001 ?

Nettoyez régulièrement la face active et la zone de dégagement avec un chiffon doux et sec pour enlever les dépôts et corps étrangers, surtout si la face active est orientée vers le haut.

Puis-je monter plusieurs capteurs côte à côte ?

Oui, mais respectez les distances minimales de montage spécifiées dans la notice pour éviter les interférences entre détecteurs de la même version.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez que la face active et la zone de dégagement sont propres et sans obstacles. Assurez-vous que le réglage de portée est adapté au matériau. Si le problème persiste, le capteur peut être défectueux et doit être remplacé.

MODE D'EMPLOI KH2001 IFM

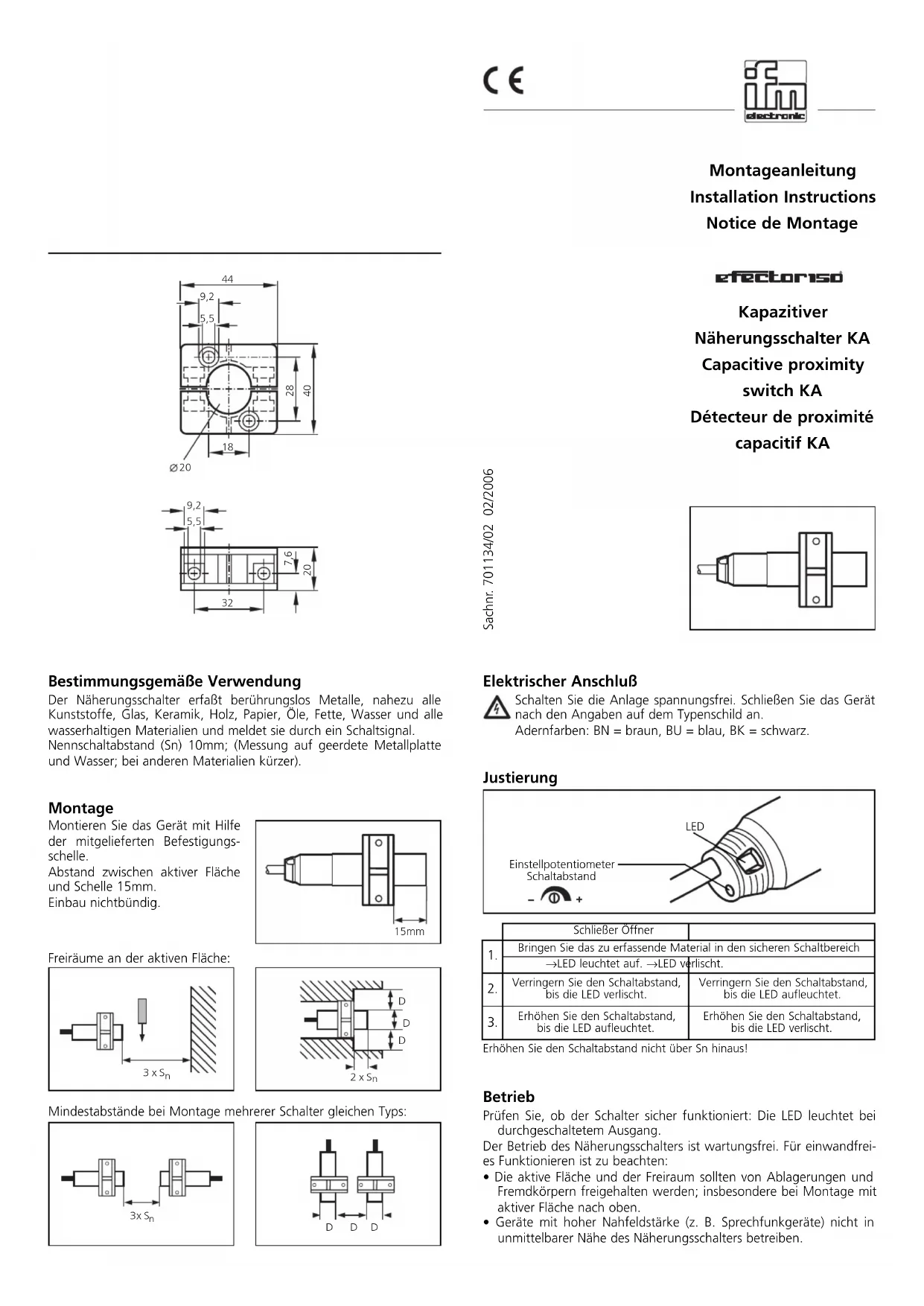

Efectorisó

Kapazitiver Näherungsschalter KA Capacitive proximity switch KA Détecteur de proximité capacitif KA

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau; en cas d'autres matériaux portée inférieure à 8 mm).

Montage

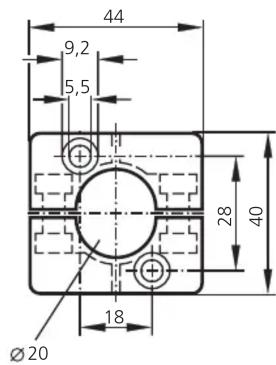

Monter le détecteur de proximité avec l'équerre de fixation livrée.

Distance entre la face active et la bride 15mm.

Montage non encastré.

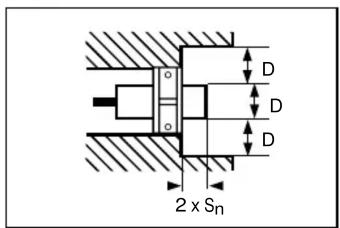

Zone de dégagement autour de la face active:

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils: BN = brun, BU = bleu, BK = noir.

Réglage

	NO NF
1.	Introduire le matériau à détecter dans la zone de détection sûre.
	→ La LED est allumée.	→ La LED s’éteigne.
2.	Réduire la portée jusqu’à ce que la LED s’éteigne..	Réduire la portée jusqu’à ce que la LED est allumée.
3.	Augmenter la portée jusqu’à ce que la LED est allumée.	Augmenter la portée jusqu’à ce que la LED s’éteigne.

Ne pas augmenter la portée au-dessus de Sn.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et la zone de dégegement doivent être dégagés de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.
• Ne pas faire fonctionner des appareils à champ de grande intensité (par exemple talkie-walkies) à proximité immédiate des détecteurs.
