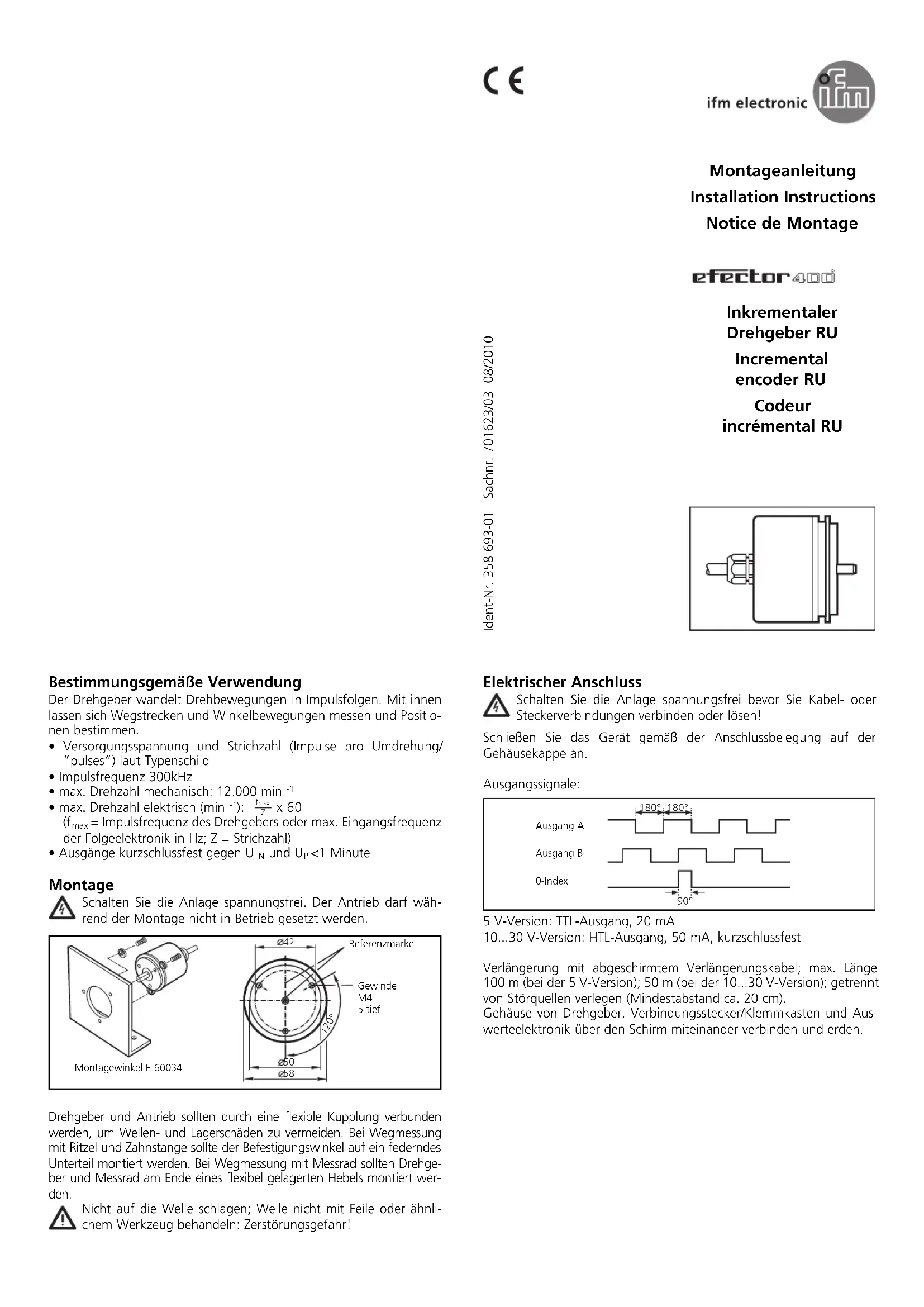

MODE D'EMPLOI RU6119 IFM
- Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette
- Fréquence d’impulsions: 300 kHz
- Vitesse de rotation maxi mécanique: 12,000 tr/mn
- Vitesse de rotation maxi électrique (en tr/mn): x 60
max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas)
- Les sorties sont protégées contre un court-circuit entre les sorties et
- pendant <1 mn Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Monter un accouplement flexible entre le codeur et le moteur afin d’empêcher que l’arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Raccordement électrique Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: version 5 V: sortie TTL, 20 mA version 10 p. 30
- V: sortie HTL, 50 mA, protégée contre les courts-circuits Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10 p. 30
- V); installer séparément des sources parasites (distance minimale env. 20 cm). Relier le boîtier du codeur, le connecteur/le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Electrical connection Disconnect power before connecting or disconnecting the cable or connector. Connect the unit according to the wiring indicated on the housing. Output signals: 5 V version: TTL output, 20 mA 10 p. 30
- V version: HTL output, 50 mA, short-circuit protection Extension by means of a screened extension cable; max. length 100 m (5 V version), 50 m (10 V version); lay separately from sources of interference (min. spacing approx. 20 cm). Connect the encoder housing, the connector / terminal box and the evaluation electronics via the screen and ground. p. 30
repère flasque de fixation E 60034
profondeur 5 180° 180° 90° sortie A sortie B index 0
