MODE D'EMPLOI OG5091 IFM

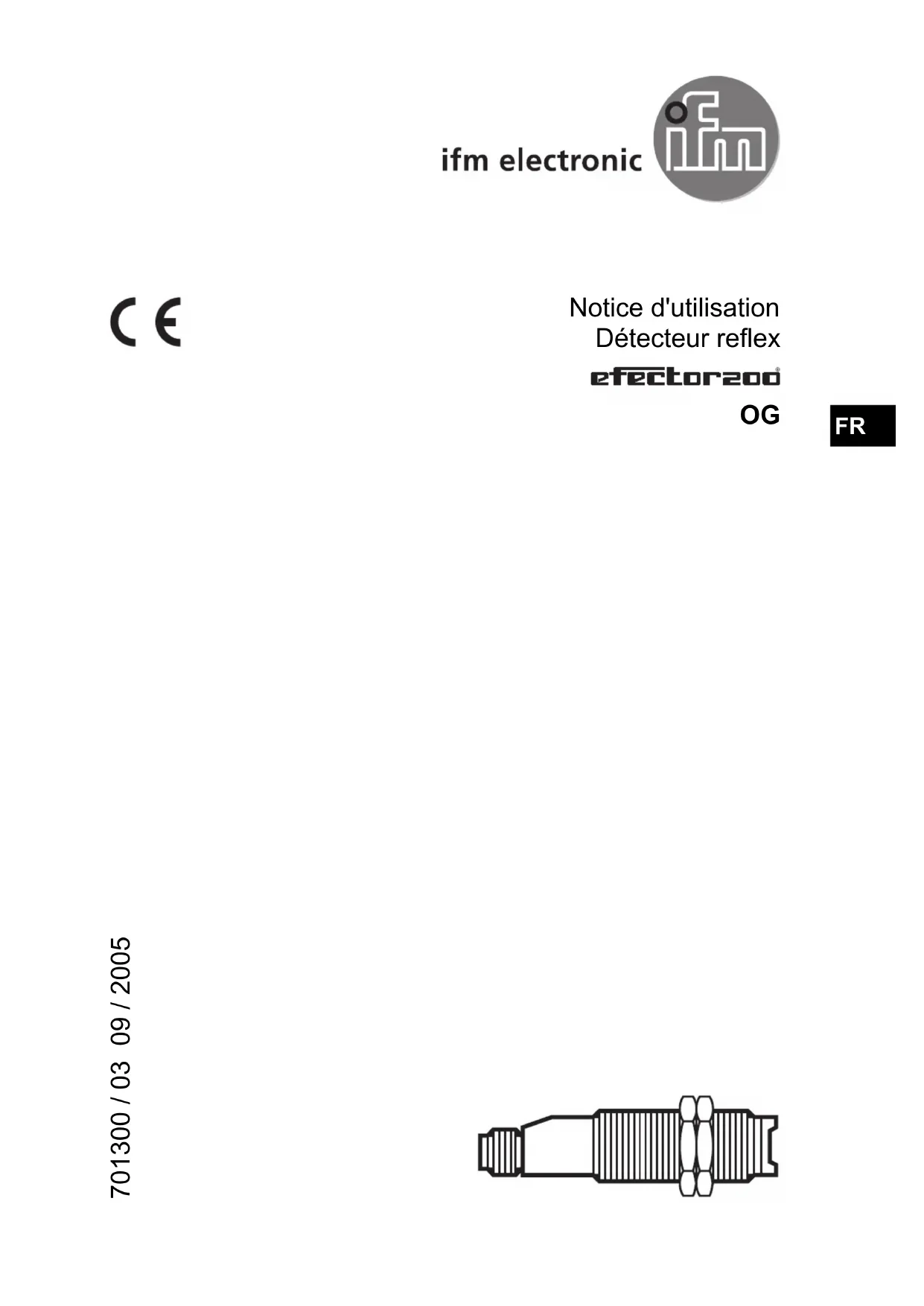

Notice d'utilisation Détecteur reflex

FR2 Fonctionnement et caractéristiques En combinaison avec un réflecteur " nid d'abeille " ou une bande adhésive, le dé- tecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (r) : voir l'étiquette (valeur par rapport au réflecteur " nid d'abeille " avec Ø 80 mm). Raccordement électrique Mettre l’installation hors tension. Raccorder l'appareil. Afin de répondre aux exigences de la norme UL 508 pour la catégorie " limited voltage ", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipé d'un dispositif de protection contre les surcharges. Schéma de branchement :

bouton de réglage LED jaune, verte Fixer le réflecteur " nid d'abeille " ou la bande adhésive. Orienter le détecteur reflex et le fixer avec un dispositif de fixation ; le spot lumineux doit rencontrer le " nid d'abeille ". Portée maximale seulement en cas d'orientation exacte.

Important ! Mise en service Le détecteur reflex est opérationnel sans réglages supplémentaires (plug and play) et, est réglé à la portée maximale. Cela signifie que le détecteur reflex opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter. Réglage de l'appareil pour des objets stationnaires

Passer l'appareil dans le mode programmation. Appuyer sur le bouton pendant environ 2 s jusqu'à ce que les LED clignotent. Les LED jaune et verte clignotent en alternance. L'appareil est en mode de programmation.

Régler la sensibilité avec l'objet. Appuyer une fois. Les LED jaune et verte s'éteignent pour env. 1 s, ensuite elles clignotent en alternance.

Régler la sensibilité sans objet. Appuyer une fois. Les LED jaune et verte s'éteignent pour env. 1 s, ensuite la LED verte s'allume. L'appareil est en mode de fonctionnement. Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.4 Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissment et le signal d'éclairement ont presque la même intensité), l'appareil passe en mode de fonctionnement sans changer la sensibilité. Réglage de la sensibilité de commutation pour des objets en mouvement

Passer l'appareil dans le mode de programmation. Appuyer sur le bouton pendant environ 2 s jusqu'à ce que les LED clignotent. Les LED jaune et verte clignotent en alternance. L'appareil est en mode de programmation.

Faire passer au moins deux objets aux travers la zone de détection de la lentille pendant la mesure (env. 1 s). Appuyer une fois. Les LED jaune et verte s'éteignent pour env. 1 s, ensuite elles clignotent en alter- nance.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissment et le signal d'éclairement ont presque la même intensité), l'appareil passe en mode de fonctionnement sans changer la sensibilité. Réglage de la sensibilité maximale Passer dans le mode de programmation (voir étape 1). Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie. Appuyer 2 fois sur le bouton de réglage (voir étapes 2 et 3). Programmation de la fonction de sortie Il est possible de changer la fonction de sortie via le bouton de réglage : Eclairement (sortie commutée, LED jaune = allumée si aucun objet n'est présent). Obscurcissement (sortie commutée, LED jaune = allumée si aucun objet n'est présent). A la livraison : obscurcissement. Appuyer pendant 10 s. Les LED jaune et verte clignotent en alternance ; après 10 s, elle s'éteignent, la fonction de sortie a changé Fonctionnement Vérifier le bon fonctionnement de l'appareil. Affichage par LED. LED verte allumée L'appareil est opérationnel. LED jaune allumée Sortie commutée. LED jaune clignote 2 Hz : sortie court-circuitée. 1 Hz : perturbation interne. (sortie non commutée). Entretien Dégager les lentilles de l'appareil de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la lentille en plastique.
