E33081 - Accessoire industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Aseptoflex pour capteur industriel
Marque	IFM
Modèle	E33081
Compatibilité	Capteurs IFM E330xx / E331xx
Matériau principal	Acier inoxydable (estimé)
Joint d'étanchéité	Joint torique (D) et joint métallique chanfreiné
Graisse fournie	Graisse alimentaire pour chanfreins d'étanchéité
Couple de serrage max	25 Nm
Type de montage	Manuel, nécessite un dispositif de serrage
Usage	Montage aseptique sans fente ni entretien
Dimensions (approx.)	Diamètre ~30 mm, hauteur ~20 mm (estimé)
Poids (approx.)	~50 g (estimé)
Température de fonctionnement	-20 à +100 °C (estimé)
Pression de service max	10 bar (estimé)
Entretien et nettoyage	Nettoyage possible avec produits compatibles aseptiques
Sécurité	Ne pas serrer au-delà de 25 Nm ; éviter d'endommager les chanfreins
Pièces détachées disponibles	Joint torique (D) remplaçable
Réparabilité	Montage unique recommandé pour étanchéité optimale
Informations générales	Notice de montage de 3 pages disponible en PDF

FOIRE AUX QUESTIONS - E33081 IFM

Quels capteurs sont compatibles avec l'adaptateur E33081 ?

L'adaptateur est compatible avec les capteurs IFM des séries E330xx et E331xx.

Comment monter l'adaptateur sur le capteur ?

Il faut d'abord graisser les chanfreins d'étanchéité du capteur et de l'adaptateur avec la graisse alimentaire fournie, puis visser le capteur dans l'adaptateur à la main jusqu'à blocage. Ensuite, serrer l'ensemble dans un dispositif de serrage avec un couple max de 25 Nm.

Pourquoi faut-il utiliser la graisse fournie ?

La graisse assure une étanchéité optimale des chanfreins et est adaptée aux denrées alimentaires, garantissant un montage aseptique et durable.

Quel est le couple de serrage maximal recommandé ?

Le couple de serrage maximal est de 25 Nm. Un serrage excessif peut endommager l'étanchéité.

Peut-on démonter et remonter l'adaptateur plusieurs fois ?

Non, la garantie d'étanchéité stable à long terme n'est assurée que pour un montage unique. Le démontage peut affecter le joint métallique.

Comment nettoyer l'adaptateur après utilisation ?

L'adaptateur peut être nettoyé avec des produits compatibles avec les applications aseptiques, en évitant d'endommager les surfaces d'étanchéité.

Quelles précautions de sécurité prendre lors du montage ?

Ne pas serrer au-delà de 25 Nm, éviter d'endommager les chanfreins d'étanchéité (F) et utiliser un dispositif de serrage approprié.

Où trouver le joint torique de rechange (D) ?

Le joint torique est une pièce détachée disponible auprès d'IFM ou de distributeurs agréés. Référez-vous à la notice pour les dimensions.

L'adaptateur est-il adapté aux applications alimentaires ?

Oui, la graisse fournie est adaptée aux denrées alimentaires et la conception aseptique sans fente le rend adapté aux industries agroalimentaires.

Que faire si l'adaptateur fuit après montage ?

Vérifiez que le joint torique (D) est bien positionné, que les chanfreins sont graissés et que le couple de serrage ne dépasse pas 25 Nm. Si le problème persiste, l'adaptateur peut être endommagé et doit être remplacé.

MODE D'EMPLOI E33081 IFM

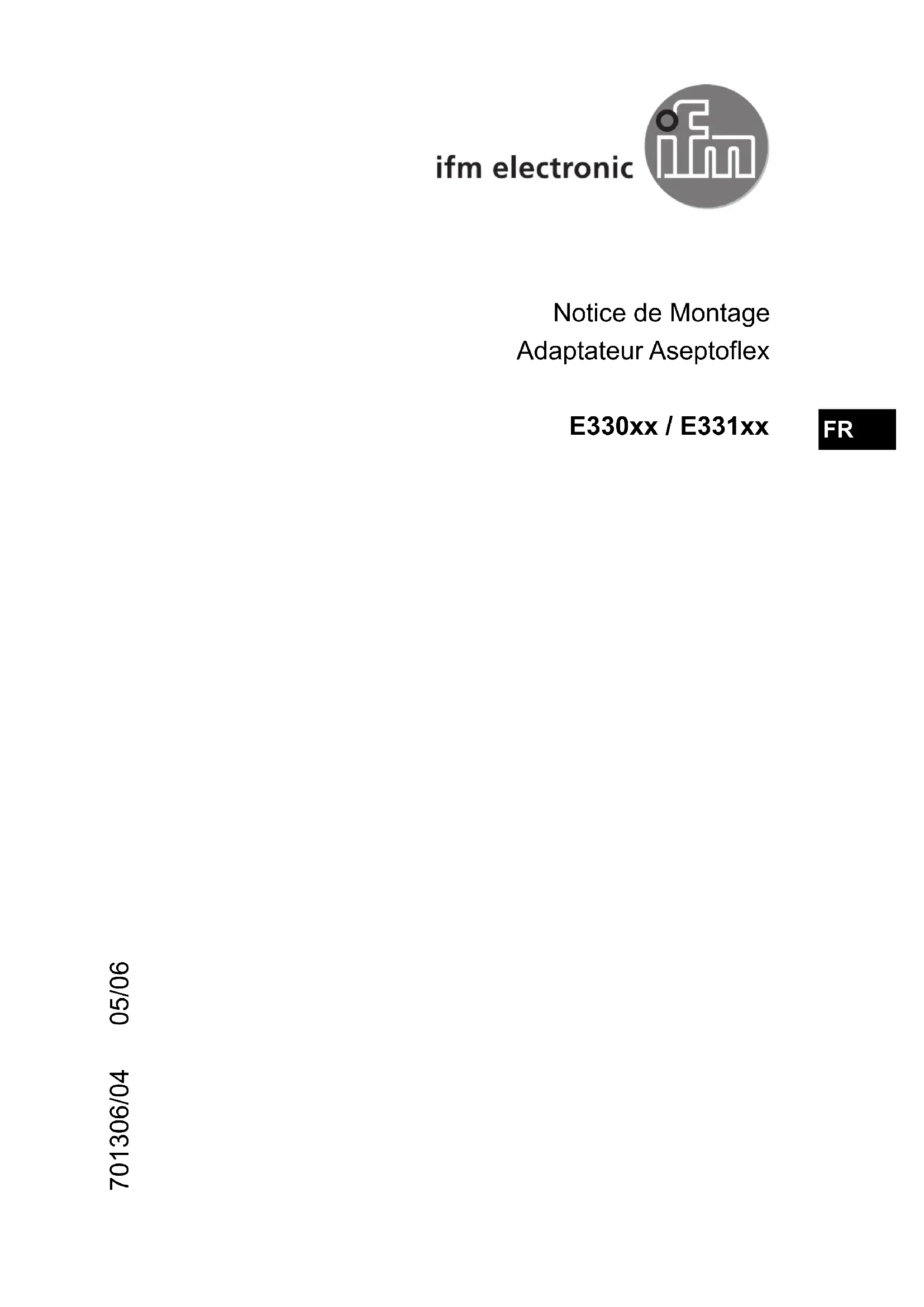

Notice de Montage Adaptateur Aseptoflex

E330xx / E331xx

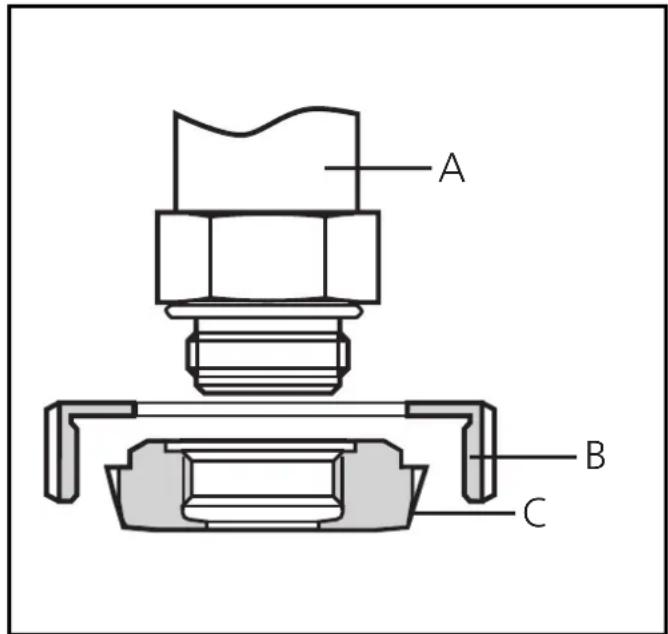

Monter

d'abord l'adaptateur (C) sur le capteur (A),

ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ouaire (B).

Si l'objet de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

ATTENTION: Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois.

Montage de l'adaptateur :

Avec la GRAISSE jointe : Graisser les 1. chanfreins d'étanchéité du capteur et de l'adaptateur.

La graisse peut être utilisée pour les denrées alimentaires.

S'assurer que le joint torique (D) est bien positionné.

1 = graisse

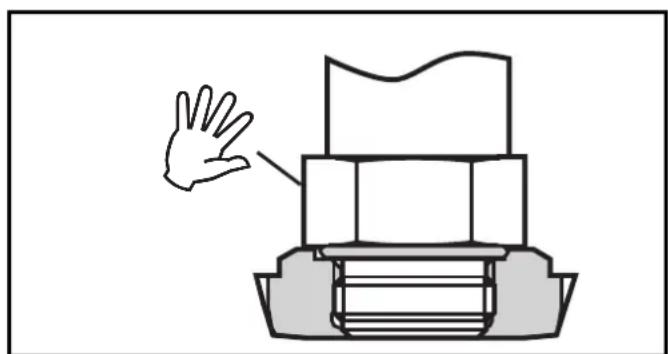

Visser le capteur dans l'adaptateur à la main jusqu'à ce qu'il soit bloqué. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

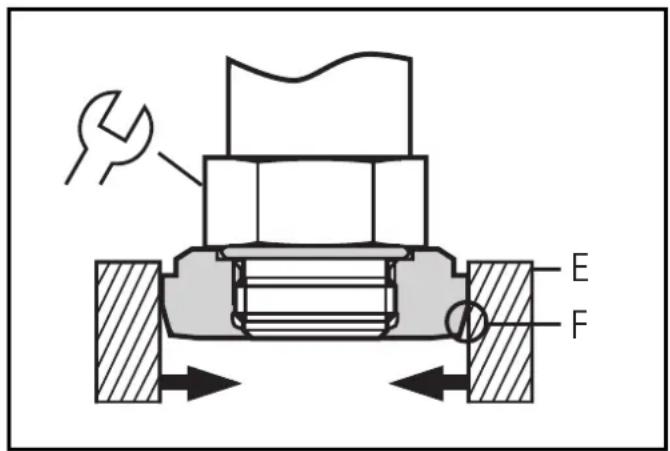

Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés.

Serrer le capteur légèrement jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm).

Attention: L'étanchéité peut être affectée si vous serrez trop fort.
