Type de produit	Capteur de débit
Marque	IFM
Modèle	SF3004
Utilisation	Surveillance de débit de liquides et gaz (avec boîtier VS0200)
Raccordement	M12x1, G1/4, G1/2
Dimensions de montage	A = 15 mm (M12x1, G1/4), A = 33 mm (G1/2)
Poids (estimation)	Env. 0,1 kg
Alimentation	Via boîtier électronique VS0200, selon EN50178, TBTS/TBTP
Tension d'alimentation	0-20 Veff (0-28,3 Vpic) ou 20-30 Veff (28,3-42,4 Vpic) avec fusible UL 5A max
Sortie	Signal de commutation
Indice de protection (estimation)	IP67
Matériau de la sonde (estimation)	Acier inoxydable
Installation	Montage latéral dans tubes horizontaux, dans le sens montant pour verticaux
Distance minimale	5x diamètre amont, 3x aval
Raccordement électrique	Par un électricien, respect des normes nationales et internationales
Nettoyage	Nettoyer régulièrement la sonde pour éviter les dépôts
Sécurité	Alimentation isolée galvaniquement, fusible UL requis
Pièces détachées	Disponibles auprès d'IFM
Entretien	Vérifier périodiquement l'absence de dépôts et le bon fonctionnement
Notice	Téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - SF3004 IFM

Comment installer le capteur SF3004 ?

Plonger la partie sensible complètement dans le fluide. Pour les tubes horizontaux, monter latéralement ; pour les verticaux, dans le sens montant. Respecter les distances minimales : 5× diamètre amont, 3× aval.

Quelle est la distance minimale à respecter entre le capteur et les coudes ?

Au moins 5× le diamètre de la canalisation en amont et 3× en aval pour éviter les perturbations de débit.

Comment raccorder électriquement le SF3004 ?

Le capteur se raccorde au boîtier électronique VS0200. L'alimentation doit être conforme à la EN50178, TBTS/TBTP. L'installation doit être réalisée par un électricien qualifié.

Que faire si le capteur ne détecte pas de débit ?

Vérifier que la sonde est correctement immergée dans le fluide, que les distances minimales sont respectées, et que le boîtier VS0200 est correctement alimenté et configuré.

Peut-on utiliser le SF3004 avec des gaz ?

Oui, le capteur surveille aussi bien la circulation de liquides que de gaz en liaison avec le boîtier VS0200.

Quels types de fluides sont compatibles ?

Le capteur est conçu pour les milieux liquides et gazeux. Consulter la notice pour les fluides agressifs ou spécifiques.

Comment nettoyer le capteur SF3004 ?

Nettoyer régulièrement la sonde pour éviter les dépôts qui pourraient fausser les mesures. Utiliser un chiffon doux non abrasif.

Quelle est la tension d'alimentation du SF3004 ?

L'alimentation se fait via le boîtier VS0200. Selon la norme cULus, la tension doit être soit 0-20 Veff (0-28,3 Vpic) avec fusible 5A, soit 20-30 Veff (28,3-42,4 Vpic) avec fusible limitant la tension de crête à 100V.

Quelles sont les dimensions du capteur SF3004 ?

Les dimensions de montage sont : A = 15 mm pour les raccords M12x1 et G1/4, A = 33 mm pour le raccord G1/2. La longueur totale dépend du raccord choisi.

Où trouver la notice détaillée du SF3004 ?

La notice complète est disponible gratuitement en téléchargement sur notice-facile.com au format PDF.

MODE D'EMPLOI SF3004 IFM

efector300

Fonctionnement et caractéristiques

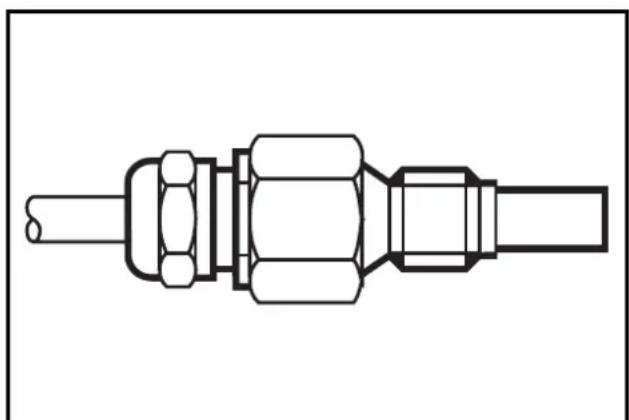

La sonde de début surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation préselectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation.

Montage

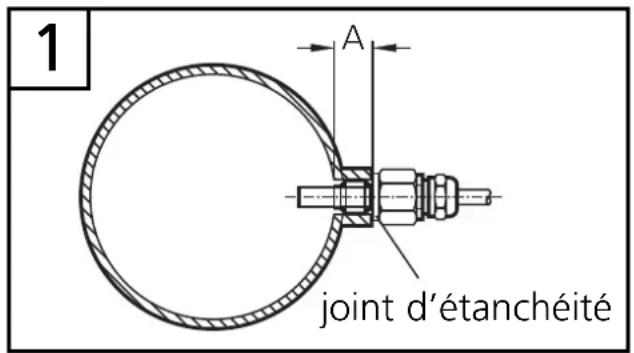

La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.

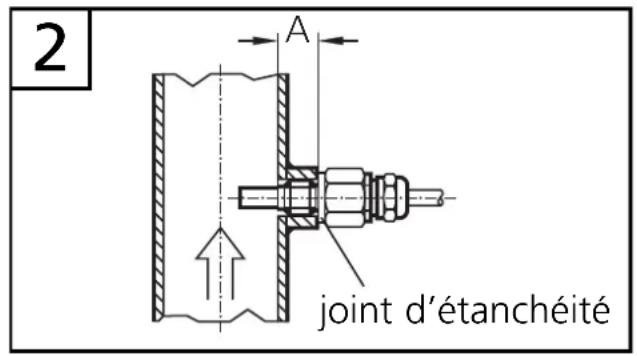

Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

A = 15mm pour M12 x 1 et G 1/4" (BSP) ; A = 33mm pour G 1/2" (BSP).

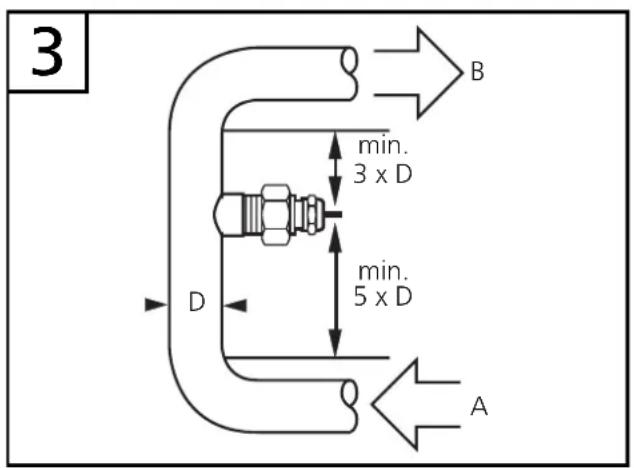

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 × diamètre de la canalisation en amont (A), min. 3 × diamètre de la canalisation en aval (B).

Raccordement électrique

Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

M12 x 1 / G1/4

G1/2

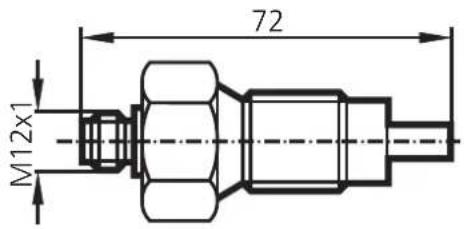

M12 x 1

M12×1 PTFE

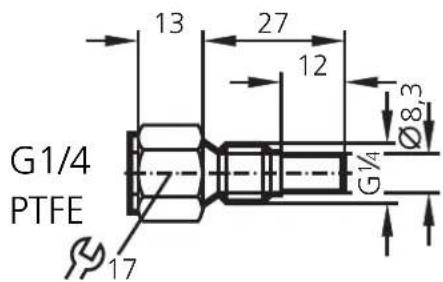

G1/4

G1/2

Dans le champ d'application cULus :

L'appareil doit être impératifement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de

a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou b) 100Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
