Type de produit	Adaptateur Aseptoflex pour capteurs
Marque	IFM
Modèle	E33072
Catégorie	Accessoire industriel
Matériau	Acier inoxydable (estimation)
Joint torique	Inclus, monté sur l'adaptateur
Graisse	Fournie, compatible denrées alimentaires
Couple de serrage max.	25 Nm
Montage	À visser sur capteur, puis sur raccord process
Étanchéité	Aseptique, sans entretien (montage unique)
Dimensions	Non spécifiées, standard pour adaptateurs Aseptoflex
Poids	Environ 50 g (estimation)
Alimentation	Sans alimentation (accessoire passif)
Fonctions principales	Adaptation aseptique entre capteur et raccord process
Entretien et nettoyage	Nettoyage adapté aux surfaces inox, éviter produits abrasifs
Sécurité	Ne pas serrer au-delà de 25 Nm pour préserver l'étanchéité
Pièces détachées et réparabilité	Joint torique remplaçable, graisse disponible séparément
Informations générales	Notice disponible en PDF sur notice-facile.com
Utilisation prévue	Industrie agroalimentaire, pharmaceutique (milieux aseptiques)

FOIRE AUX QUESTIONS - E33072 IFM

Comment installer l'adaptateur E33072 ?

Montez d'abord l'adaptateur (C) sur le capteur (A) à l'aide de la graisse fournie, puis assemblez le capteur et l'adaptateur sur le raccord process (B) à l'aide d'un écrou, d'une flasque de serrage ou similaire. Pour le détail, reportez-vous à la notice.

Quel couple de serrage utiliser pour l'adaptateur ?

Le couple de serrage maximum est de 25 Nm. Ne pas dépasser cette valeur pour ne pas endommager les chanfreins d'étanchéité.

L'adaptateur E33072 est-il réutilisable ?

Non, la garantie d'étanchéité stable à long terme est assurée pour un montage unique. Après démontage, l'adaptateur doit être remplacé.

Quelle graisse utiliser pour l'installation ?

La graisse fournie avec l'adaptateur est adaptée. Elle est compatible denrées alimentaires. Appliquez-la sur les chanfreins d'étanchéité du capteur et de l'adaptateur.

Cet adaptateur convient-il à tous les capteurs IFM ?

L'E33072 est conçu pour les capteurs de la série E330xx/E331xx. Vérifiez la compatibilité avec votre modèle de capteur avant montage.

Comment nettoyer l'adaptateur E33072 ?

Utilisez un chiffon doux et un détergent non abrasif. Rincez à l'eau claire. Évitez les produits chimiques agressifs ou les brosses métalliques.

Le joint torique est-il fourni ?

Oui, le joint torique (D) est déjà positionné sur l'adaptateur. Assurez-vous qu'il est en place avant le montage.

Peut-on monter l'adaptateur par le bas au lieu du haut ?

Oui, si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

Où trouver la notice complète de l'E33072 ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

Que faire si l'adaptateur fuit après montage ?

Vérifiez le couple de serrage (max 25 Nm) et l'état du joint torique. Si la fuite persiste, l'adaptateur a probablement été monté plus d'une fois et doit être remplacé.

MODE D'EMPLOI E33072 IFM

Adaptateur Aseptoflex

E330xx / E331xx

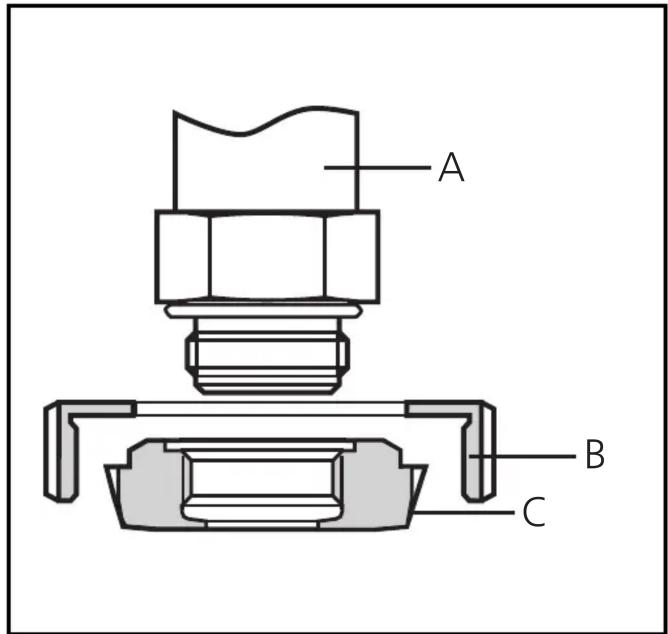

Monter

d'abord l'adaptateur (C) sur le capteur (A),

ensuite le capteur et l'adaptateur • sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

A B C

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto-flex) est seulement assumée pour l'appareil monté une seule fois.

Montage de l'adaptateur :

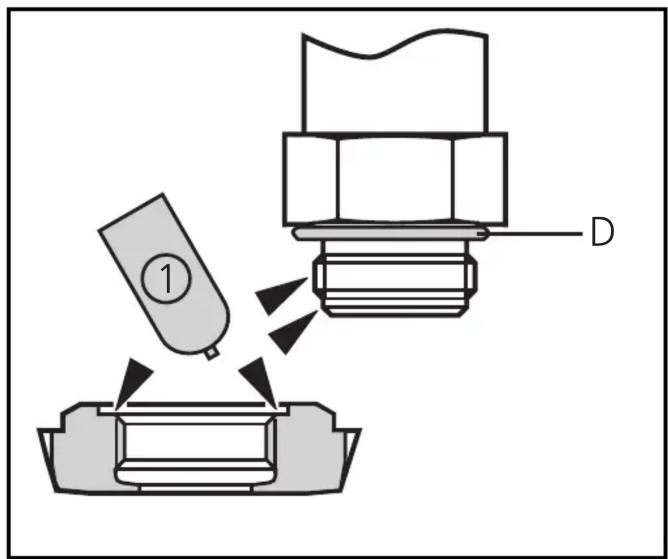

Avec la graisse jointe : Graisser les 1. chanfreins d'étanchéité du capteur et de l'adaptateur.

La graisse peut être utilisée pour les denrées alimentaires.

S'assurer que le joint torique (D) est bien positionné.

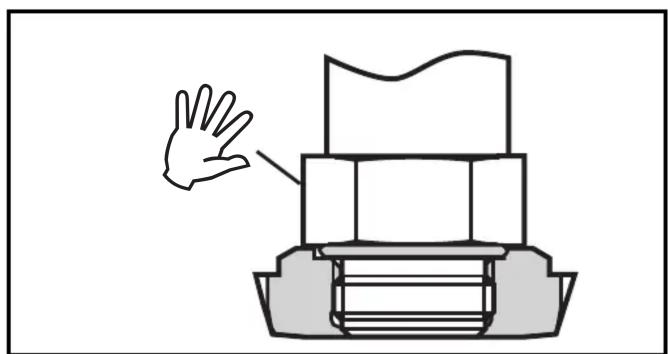

Visser le capteur dans l'adaptateur à la main jusqu'à ce qu'il soit bloqué. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

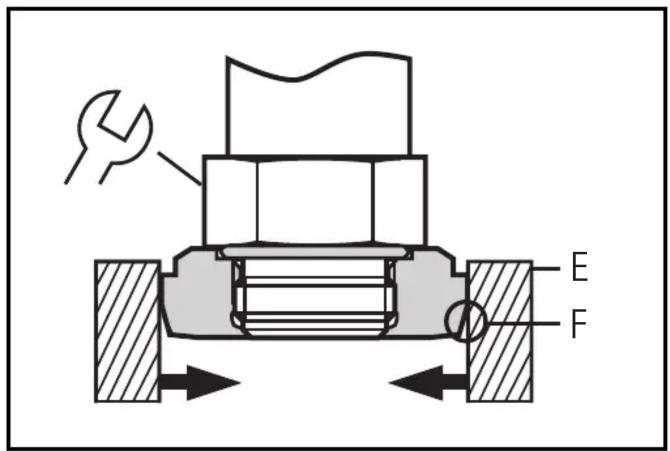

Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés.

Serrer le capteur légèrement jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm).

Attention: L'étanchéité peut être affectée si vous serrez trop fort.
