SF3001 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit (sonde)
Marque	IFM
Modèle	SF3001
Utilisation	Surveillance de circulation de liquides et gaz
Raccordement mécanique	M12×1, G1/4, G1/2 (selon version)
Matériau de la sonde	Acier inoxydable ou PTFE (selon version)
Longueur d'immersion	15 mm (M12×1, G1/4) ou 33 mm (G1/2)
Diamètre de la sonde	8 mm (estimation)
Plage de température	-25°C à +80°C (estimation)
Pression maximale	10 bar (estimation)
Alimentation électrique	Via boîtier VS0200, TBTS/TBTP selon EN50178
Consommation	< 1 W (estimation)
Signal de sortie	Commutation (contact sec ou NPN/PNP selon VS0200)
Indice de protection	IP67 (estimation)
Poids	100 g (estimation)
Matériau du boîtier	Laiton ou acier inoxydable (estimation)
Fonctions	Surveillance de débit, seuil de commutation réglable via VS0200
Entretien	Nettoyage des dépôts si montage par le bas
Montage	Respecter 5×Ø amont et 3×Ø aval des obstacles
Sécurité	Installation par électricien, normes nationales et internationales
Pièces détachées	Aucune ; appareil non réparable
Conformité	cULus (avec alimentation spécifique)

FOIRE AUX QUESTIONS - SF3001 IFM

Comment installer la sonde SF3001 ?

La partie sensible doit être complètement immergée dans le fluide. Pour les tubes horizontaux, montez l'appareil latéralement si possible. Pour les tubes verticaux, effectuez le piquage là où le fluide monte. Respectez les distances minimales : 5× le diamètre de la canalisation en amont et 3× en aval des coudes et vannes.

Quel est le rôle du boîtier VS0200 ?

Le boîtier électronique VS0200 fournit l'alimentation à la sonde SF3001 et traite le signal pour détecter si le débit atteint un seuil préselectionné. Il génère un signal de commutation (contact sec ou sortie NPN/PNP).

Quelle distance respecter entre la sonde et les coudes ?

Il faut au minimum 5 fois le diamètre de la canalisation en amont (A) et 3 fois en aval (B) pour éviter des perturbations de l'écoulement et garantir un fonctionnement fiable.

Peut-on utiliser la sonde dans des gaz ?

Oui, la sonde SF3001 est conçue pour surveiller la circulation de milieux liquides et gazeux lorsqu'elle est associée au boîtier VS0200.

Quel type d'alimentation est nécessaire ?

L'alimentation doit être une TBTS/TBTP (très basse tension de sécurité/très basse tension de protection) selon EN50178. Pour la certification cULus, utilisez une alimentation isolée galvaniquement avec un fusible UL de 5 A max (0-20 Veff) ou 100 Vpic (20-30 Veff).

Comment nettoyer la sonde ?

Si l'appareil est monté par le bas, le tube doit être dégagé des dépôts. Utilisez un chiffon doux et un nettoyant non agressif. Évitez de rayer la surface sensible.

Que faire si la sonde ne détecte pas de débit ?

Vérifiez d'abord le raccordement électrique au boîtier VS0200 et l'alimentation. Assurez-vous que la sonde est correctement immergée et que le seuil de commutation est adapté. Contrôlez aussi l'absence de dépôts ou d'obstructions.

Quelle est la pression maximale admissible ?

La notice ne spécifie pas de pression maximale. Pour une utilisation standard avec des liquides, on estime une pression de service jusqu'à 10 bar. Consultez le fabricant pour des applications spécifiques.

La sonde est-elle adaptée aux liquides corrosifs ?

La sonde est disponible en version PTFE (M12×1 PTFE) qui résiste à de nombreux produits chimiques. Pour les autres versions, vérifiez la compatibilité des matériaux (acier inoxydable) avec le fluide.

Comment régler le seuil de commutation ?

Le réglage du seuil se fait via le boîtier électronique VS0200 (non inclus). Référez-vous à la notice du VS0200 pour configurer le point de commutation selon le débit souhaité.

MODE D'EMPLOI SF3001 IFM

efector300

Fonctionnement et caractéristiques

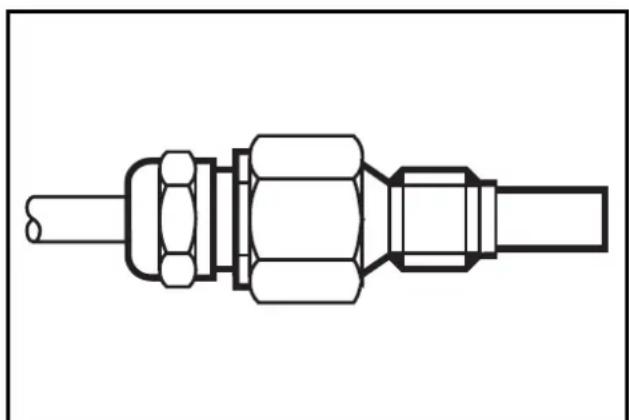

La sonde de début surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation préselectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation.

Montage

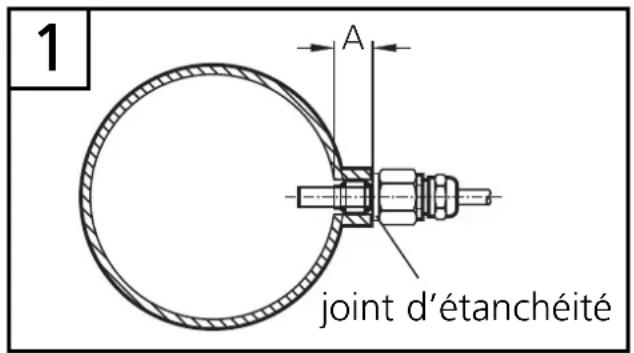

La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.

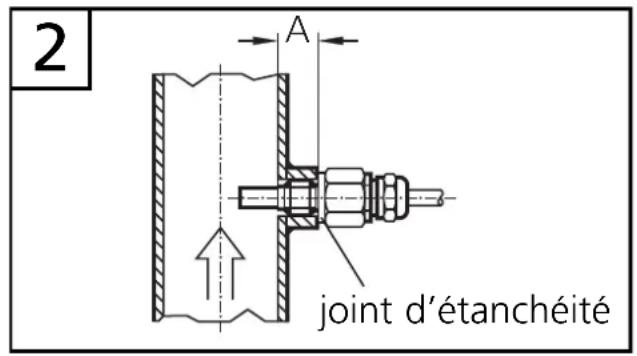

Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

A = 15mm pour M12 x 1 et G 1/4" (BSP) ; A = 33mm pour G 1/2" (BSP).

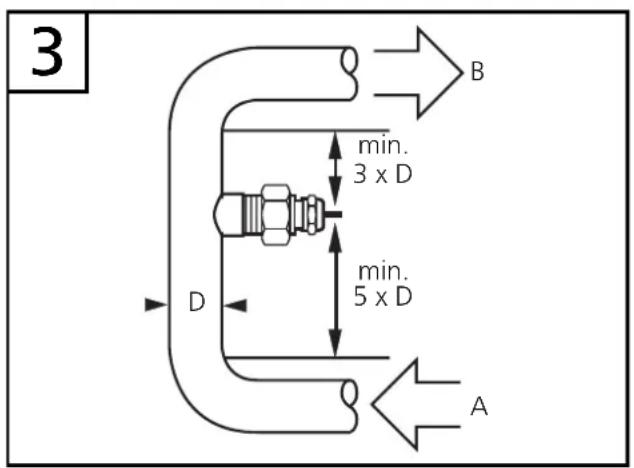

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 × diamètre de la canalisation en amont (A), min. 3 × diamètre de la canalisation en aval (B).

Raccordement électrique

Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

M12 x 1 / G1/4

G1/2

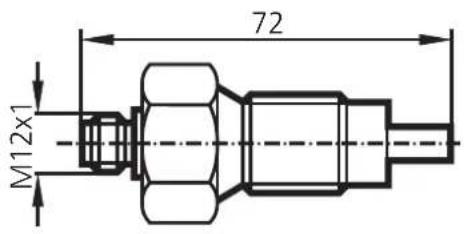

M12 x 1

M12×1 PTFE

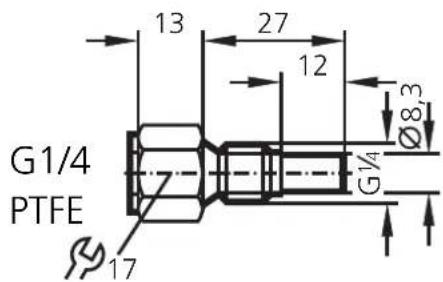

G1/4

G1/2

Dans le champ d'application cULus :

L'appareil doit être impératifement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de

a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou b) 100Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
