Type de produit	Codeur incrémental rotatif
Modèle	RA6015 (efector400)
Marque	IFM
Tension d’alimentation	5 V (version TTL) ou 10…30 V (version HTL) selon étiquette
Nombre de pas (impulsions par tour)	Selon étiquette (non précisé dans la notice)
Fréquence d’impulsions maximale	300 kHz (version 5 V) ou 160 kHz (version 10…30 V)
Vitesse de rotation mécanique maximale	10 000 tr/min
Vitesse de rotation électrique maximale	Calculée : (fréquence en Hz / nombre de pas) × 60
Type de sortie	TTL (5 V) ou HTL (10…30 V), 50 mA, protégée contre les courts-circuits
Longueur maximale de câble (blindé)	100 m (version 5 V) ou 200 m (version 10…30 V)
Distance minimale aux sources parasites	0,2 m
Profondeur d’insertion de l’arbre	5 mm minimum, 21 mm maximum
Fixation	Accouplement stator par 4 vis M3, écrous de serrage
Fonctions principales	Conversion du mouvement de rotation en séquences d’impulsions, mesure de déplacement linéaire et angulaire, détection de position
Consignes de sécurité	Mettre l’installation hors tension avant montage ou raccordement, éviter les chocs sur l’arbre, ne pas utiliser d’outil agressif
Entretien et nettoyage	Aucun entretien spécifique ; protéger des chocs et de l’humidité
Réparabilité et pièces détachées	Non spécifié ; consultez le service après-vente IFM

FOIRE AUX QUESTIONS - RA6015 IFM

Quelle est la tension d'alimentation du codeur RA6015 ?

La tension d'alimentation dépend de la version : 5 V pour la version TTL ou 10…30 V pour la version HTL. Vérifiez l'étiquette sur l'appareil.

Quelle est la fréquence d'impulsions maximale ?

Pour la version 5 V, la fréquence maximale est de 300 kHz. Pour la version 10…30 V, elle est de 160 kHz.

Comment monter le codeur RA6015 ?

Mettez l'installation hors tension. Introduisez l'arbre dans le codeur sur 5 à 21 mm, fixez l'accouplement stator avec 4 vis M3, puis serrez les écrous de serrage. Évitez les chocs sur l'arbre.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maximale est de 10 000 tr/min. La vitesse électrique dépend de la fréquence d'impulsions et du nombre de pas : (fréquence en Hz / nombre de pas) × 60.

Comment raccorder électriquement le codeur ?

Avant tout raccordement, mettez l'installation hors tension. Branchez selon le schéma sur le boîtier. Utilisez un câble blindé, longueur maxi 100 m (5 V) ou 200 m (10…30 V). Reliez le blindage à la terre.

Quels sont les signaux de sortie disponibles ?

Version 5 V : sortie TTL 50 mA. Version 10…30 V : sortie HTL 50 mA, protégée contre les courts-circuits.

Puis utiliser le codeur avec un câble long ?

Oui, avec un câble blindé. Longueur maximale : 100 m pour la version 5 V, 200 m pour la version 10…30 V. Installez le câble à au moins 0,2 m des sources parasites.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions électriques et la tension d'alimentation. Consultez la notice complète ou contactez le support IFM. Aucune pièce réparable par l'utilisateur n'est mentionnée.

Quelles sont les précautions de sécurité ?

Coupez toujours l'alimentation avant montage ou raccordement. Évitez les chocs sur l'arbre, n'utilisez pas d'outils abrasifs. Respectez les distances par rapport aux sources parasites.

Où trouver le nombre de pas (impulsions par tour) ?

Le nombre de pas est indiqué sur l'étiquette apposée sur le codeur. Il n'est pas précisé dans la notice générique.

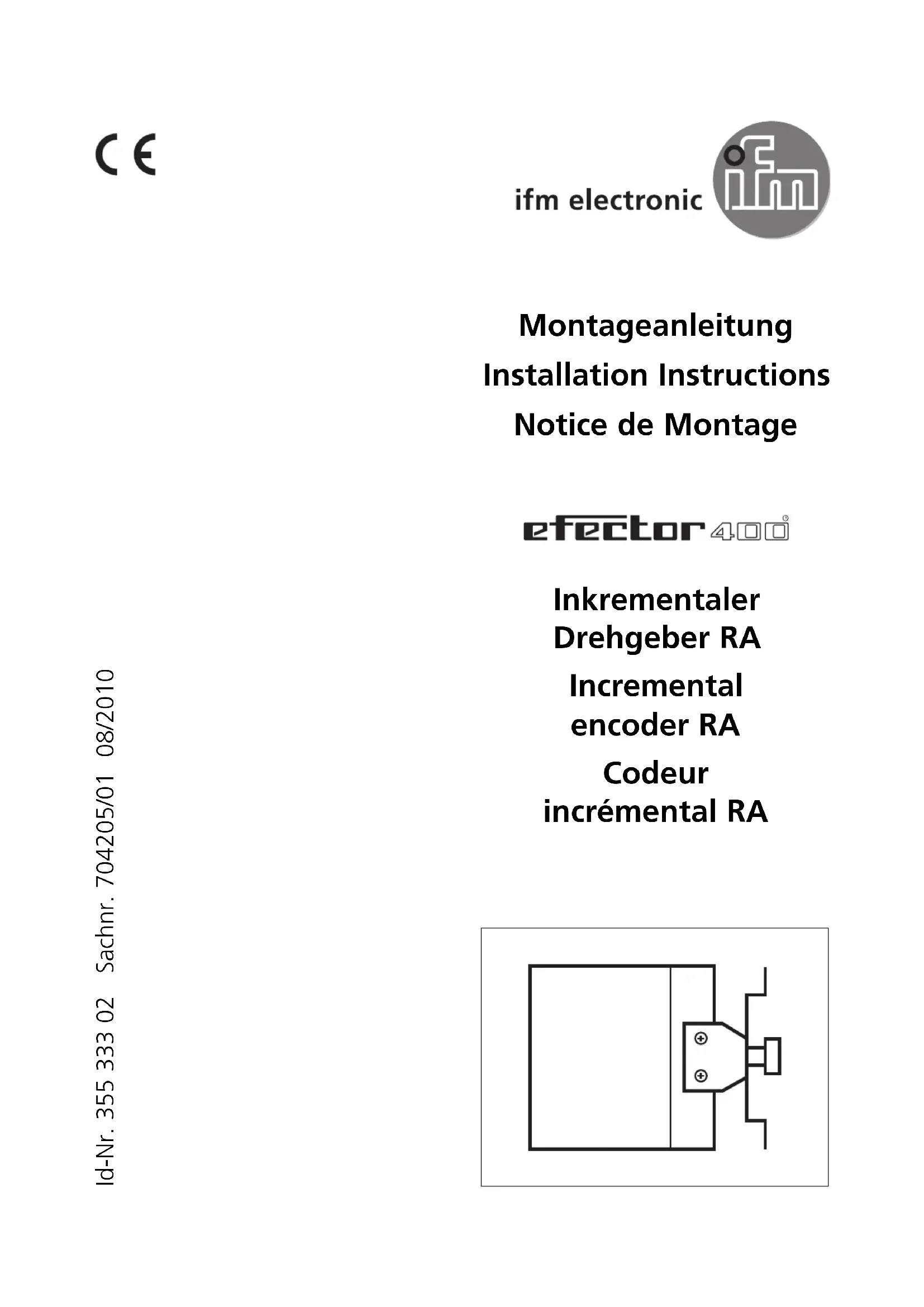

MODE D'EMPLOI RA6015 IFM

efector400

Inkrementaler

Drehgeber RA

Incremental

encoder RA

Codeur

incremental RA

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) Vitesse de rotation maxi mécanique: 10.000 tr/mn
• Vitesse de rotation maxi électrique (en tr/mn): (f_ / Z) × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombres de pas)

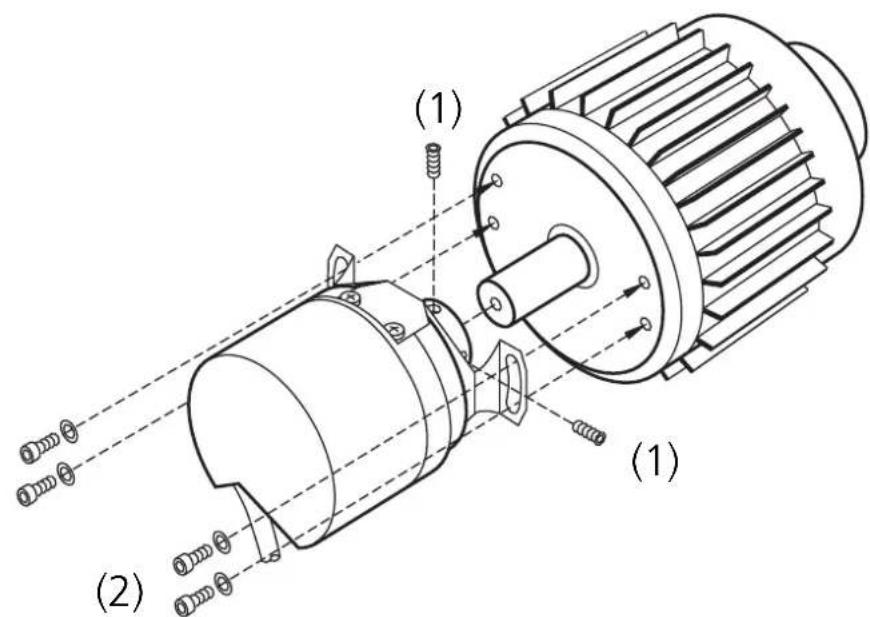

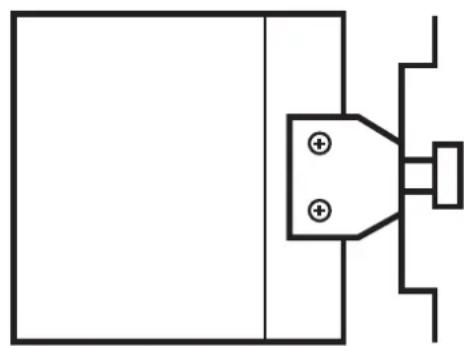

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

1. Mettre les écrous (1) de serrage sur le codeur.
2. Introduire l'arbre dans le codeur (5 mm au minimum, 21 mm au maximum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser les écrous (1) de serrage.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

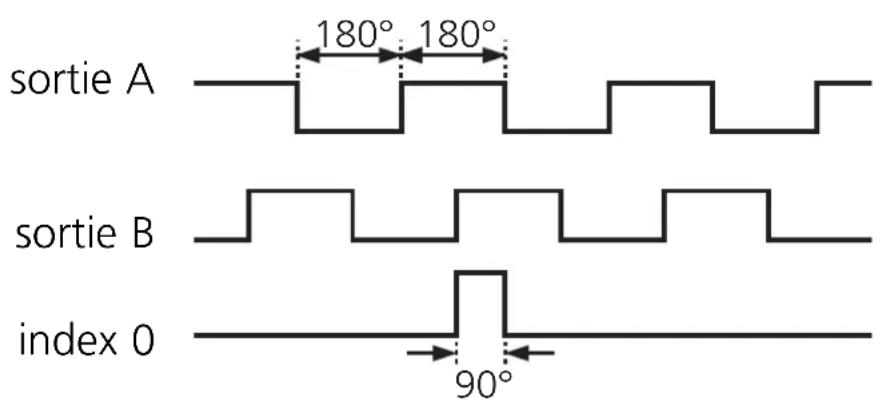

Signaux de sortie:

Version 5 V: sortie TTL, 50 mA

Version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé ; longueur maxi 100 m (version 5 V), 200 m (version 10...30 V) ; installer séparément des sources parasites (distance mini env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

No. U8V 10 08 70596 006
