Type de produit	Adaptateur de montage pour capteur industriel
Marque	IFM
Modèle	E33061 (série E330xx / E331xx)
Utilisation principale	Assemblage d'un capteur sur un raccord process avec étanchéité aseptique
Matériau	Acier inoxydable (estimation)
Dimensions (approximatives)	Diamètre extérieur ~30 mm, hauteur ~40 mm
Poids (approximatif)	Environ 80 g
Étanchéité	Joint métallique Aseptoflex avec joint torique (D)
Couple de serrage max.	25 Nm (ne pas dépasser)
Graisse fournie	Graisse alimentaire pour chanfreins d'étanchéité
Montage	Visser le capteur dans l'adaptateur, puis l'ensemble sur le raccord
Compatibilité	Capteurs IFM à montage aseptique
Entretien	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas trop serrer ; utiliser la graisse fournie ; monter une seule fois pour garantir l'étanchéité
Réparabilité	Pièces non réparables, remplacer l'ensemble en cas de défaut
Pays d'origine	Allemagne (estimation basée sur la marque)
Garantie	Garantie constructeur standard, sous réserve de montage correct

FOIRE AUX QUESTIONS - E33061 IFM

Comment monter l'adaptateur E33061 sur le capteur ?

Montez d'abord l'adaptateur (C) sur le capteur (A) en graissant les chanfreins d'étanchéité avec la graisse spéciale fournie. Visser à la main jusqu'à blocage, puis serrer dans un étau (E) jusqu'à ressentir la butée (couple max. 25 Nm).

Quelle graisse utiliser pour l'étanchéité ?

Utilisez la graisse alimentaire fournie avec l'adaptateur. Elle est spécialement conçue pour les chanfreins d'étanchéité et garantit une étanchéité aseptique.

Peut-on monter l'adaptateur par le bas ?

Oui, si l'objet de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

Quel est le couple de serrage maximal ?

Le couple de serrage maximal est de 25 Nm. Ne pas dépasser sous peine d'affecter l'étanchéité du joint métallique.

L'adaptateur est-il réutilisable ?

Non, l'étanchéité stable à long terme n'est garantie que pour un montage unique. Pour une réutilisation, remplacer l'ensemble.

Comment vérifier la position du joint torique ?

Avant le montage, assurez-vous que le joint torique (D) est correctement positionné dans son logement. Un mauvais positionnement compromet l'étanchéité.

Quels sont les risques d'un serrage excessif ?

Un serrage excessif peut endommager les chanfreins d'étanchéité et réduire l'étanchéité. Arrêtez dès que vous sentez la butée.

Ce modèle est-il compatible avec tous les capteurs IFM ?

L'adaptateur est conçu pour les capteurs à montage Aseptoflex des séries E330xx / E331xx. Vérifiez la compatibilité dans la notice du capteur.

Comment nettoyer l'adaptateur ?

Nettoyez avec un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient attaquer le joint métallique.

Où trouver la notice complète du E33061 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI E33061 IFM

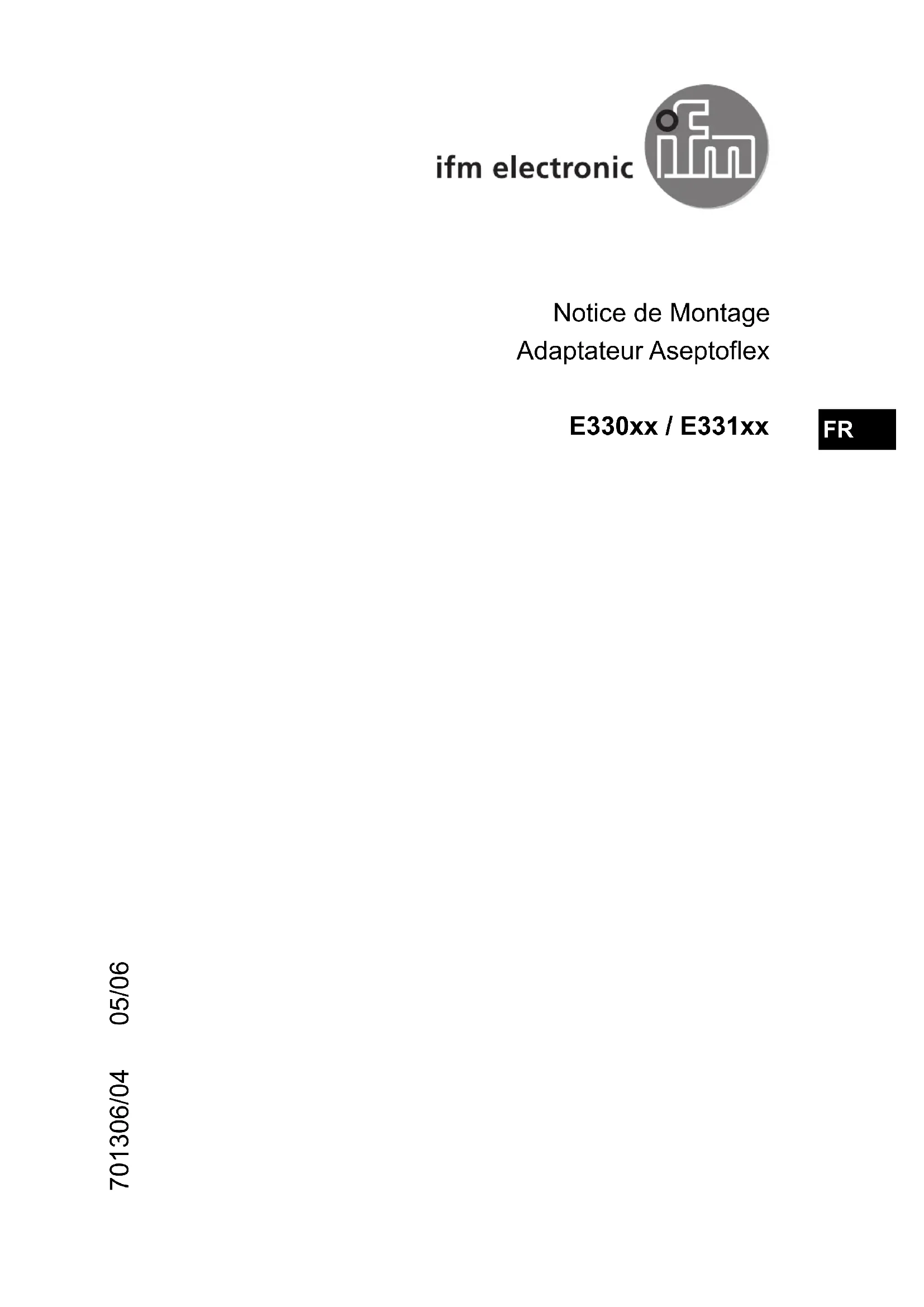

Notice de Montage Adaptateur Aseptoflex

E330xx / E331xx

Monter

d'abord l'adaptateur (C) sur le capteur (A),

ensuite le capteur et l'adaptateur • sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ouaire (B).

Si l'objet de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

ATTENTION: Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois.

Montage de l'adaptateur :

Avec la GRAISSE Jointe : Graisser les 1. chanfreins d'étanchéité du capteur et de l'adaptateur.

La graisse peut être utilisée pour les denrées alimentaires.

S'assurer que le joint torique (D) est bien positionné.

1 =GRAISSSE

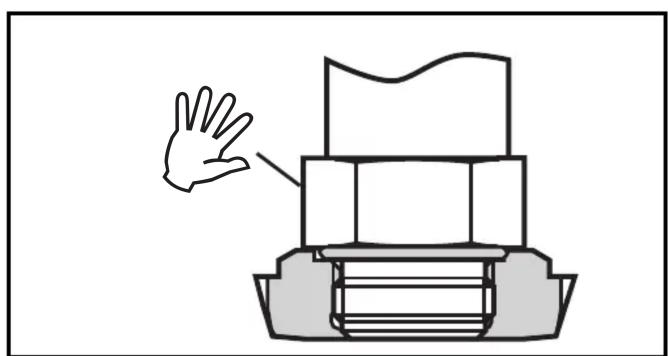

Visser le capteur dans l'adaptateur à la main jusqu'à ce qu'il soit bloqué. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

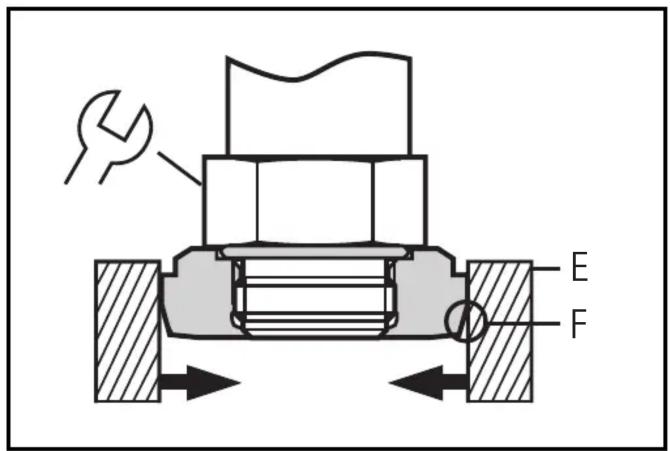

Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés.

Serrer le capteur légèrement jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm).

Attention: L'étanchéité peut être affectée si vous serrez trop fort.
