E33082 - Accessoire industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur aseptoflex pour capteur
Marque	IFM
Modèle	E33082
Série	E330xx / E331xx
Matériau	Acier inoxydable (estimation)
Dimensions (approx.)	Hauteur 30 mm, Diamètre 50 mm
Poids (approx.)	80 g
Alimentation	Aucune (accessoire passif)
Fonctions principales	Montage de capteur sur raccord process, étanchéité aseptique sans entretien
Couple de serrage max.	25 Nm
Joint d'étanchéité	Joint torique et joint métallique chanfreiné
Graisse fournie	Graisse alimentaire pour chanfreins
Entretien	Nettoyer avec un chiffon doux, regraisser si démonté
Sécurité	Ne pas serrer au-delà de 25 Nm, vérifier le joint torique
Pièces détachées	Joint torique, graisse
Réparabilité	Joint remplaçable, usage unique du joint métallique
Utilisation	Industrie agroalimentaire, aseptique
Montage	D'abord adaptateur sur capteur, puis ensemble sur raccord

FOIRE AUX QUESTIONS - E33082 IFM

Comment monter l'adaptateur E33082 sur un capteur ?

Montez d'abord l'adaptateur (C) sur le capteur (A) en graissant les chanfreins d'étanchéité avec la graisse fournie. Assurez-vous que le joint torique (D) est bien positionné. Vissez à la main jusqu'à blocage, puis serrez dans un dispositif de serrage (E) jusqu'à la butée (max 25 Nm).

Quel couple de serrage maximal est recommandé ?

Le couple de serrage maximal est de 25 Nm. Un serrage excessif peut endommager l'étanchéité.

Puis-je réutiliser l'adaptateur après l'avoir démonté ?

Non, l'étanchéité aseptique du joint métallique (Aseptoflex) est conçue pour un montage unique. Un démontage peut compromettre l'étanchéité à long terme.

Quelle graisse utiliser pour le montage ?

Utilisez la graisse jointe dans l'emballage, qui est adaptée aux denrées alimentaires. Appliquez-la sur les chanfreins d'étanchéité du capteur et de l'adaptateur.

Comment vérifier l'étanchéité après montage ?

Assurez-vous que le joint torique (D) est correctement en place avant le serrage. Après montage, l'étanchéité est garantie par la déformation plastique du joint métallique. Aucun entretien n'est nécessaire.

L'adaptateur E33082 est-il compatible avec tous les capteurs IFM ?

Il est conçu pour les capteurs des séries E330xx / E331xx. Vérifiez la compatibilité avec votre modèle spécifique.

Peut-on monter l'adaptateur par le bas (sous le raccord) ?

Oui, si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

Que faire si le joint torique est endommagé ?

Remplacez le joint torique (D) par un neuf avant le montage. Un joint endommagé compromet l'étanchéité.

L'adaptateur est-il adapté à l'industrie alimentaire ?

Oui, la graisse fournie est adaptée aux denrées alimentaires et la conception aseptique répond aux exigences d'hygiène.

Où trouver la notice d'utilisation complète ?

La notice est disponible au format PDF sur le site notice-facile.com pour le modèle IFM E33082.

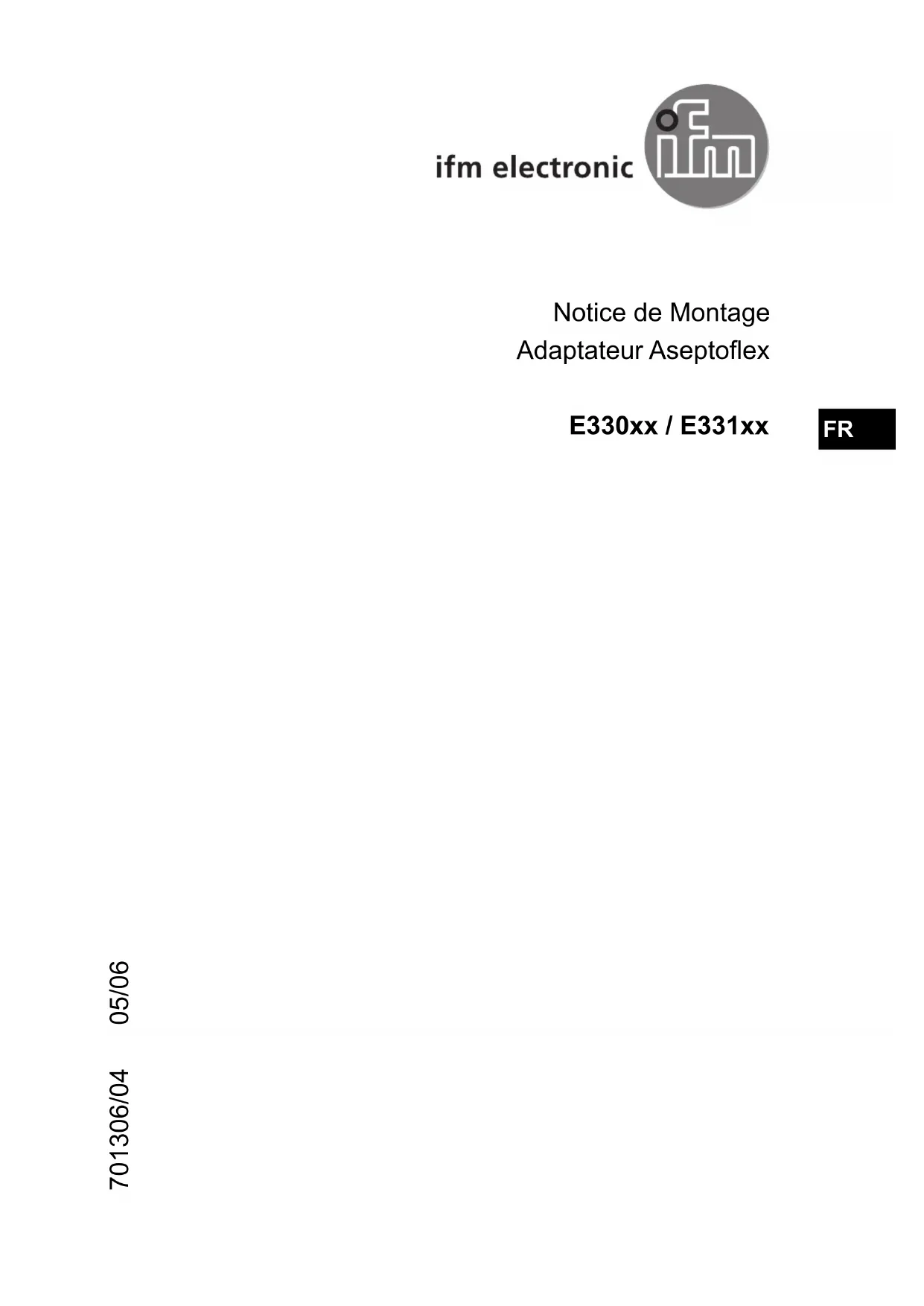

MODE D'EMPLOI E33082 IFM

Adaptateur Aseptoflex

E330xx / E331xx

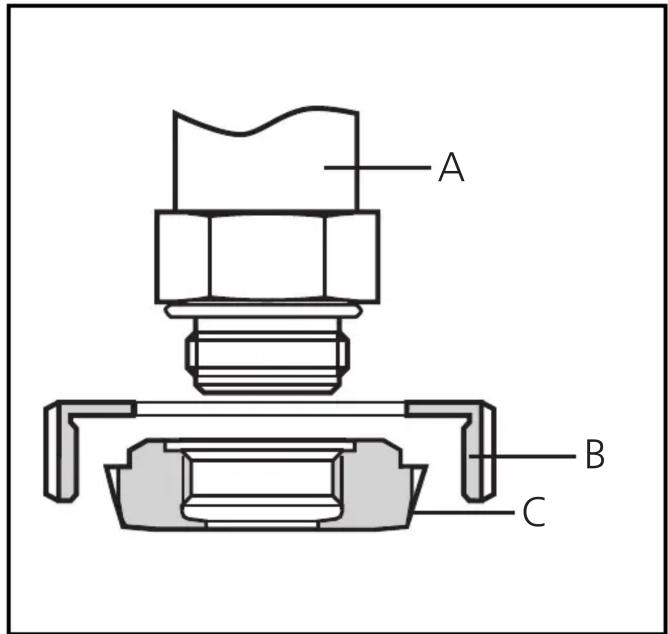

Monter

d'abord l'adaptateur (C) sur le capteur (A),

ensuite le capteur et l'adaptateur • sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

A B C

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto-flex) est seulement assumée pour l'appareil monté une seule fois.

Montage de l'adaptateur :

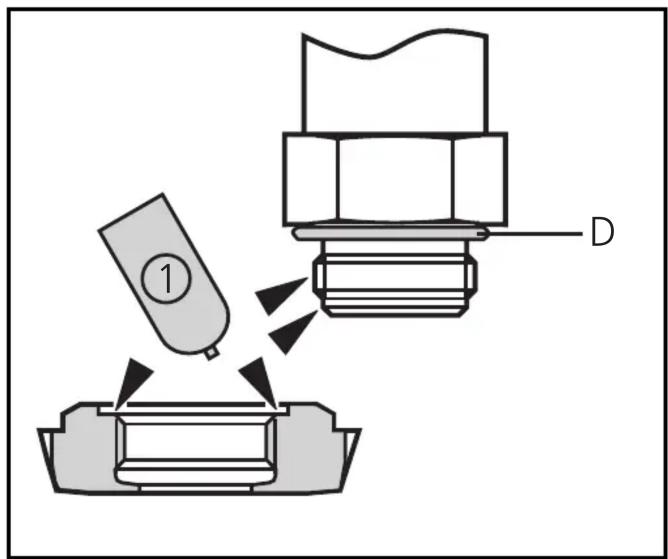

Avec la graisse jointe : Graisser les 1. chanfreins d'étanchéité du capteur et de l'adaptateur.

La graisse peut être utilisée pour les denrées alimentaires.

S'assurer que le joint torique (D) est bien positionné.

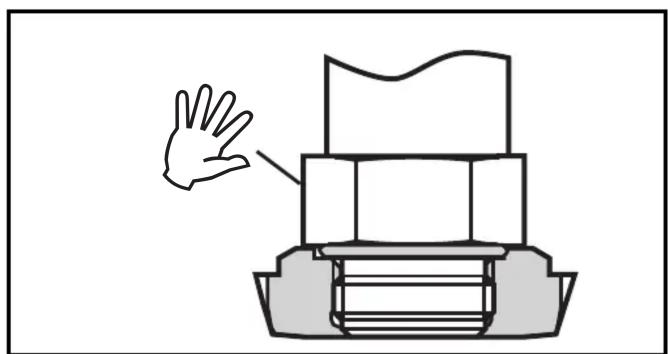

Visser le capteur dans l'adaptateur à la main jusqu'à ce qu'il soit bloqué. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

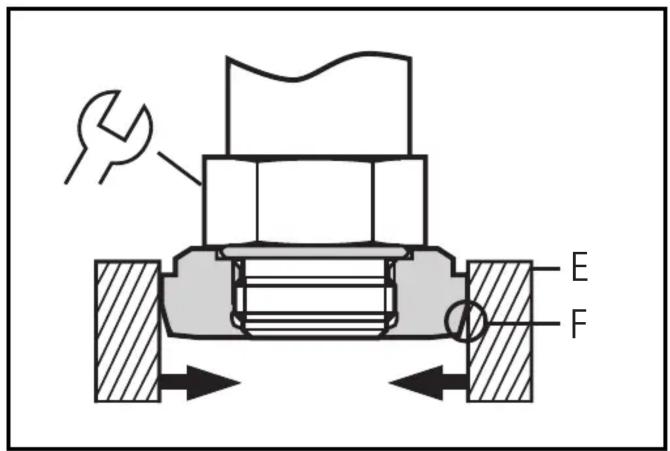

Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés.

Serrer le capteur légèrement jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm).

Attention: L'étanchéité peut être affectée si vous serrez trop fort.
