| Caractéristiques | Détails |
|---|---|
| Type de produit | Capteur de pression |
| Plage de mesure | 0 à 10 bar |
| Précision | ± 0,5 % de la pleine échelle |
| Type de sortie | Signal analogique (4-20 mA) |
| Alimentation | 24 V DC |
| Température de fonctionnement | -25 à +85 °C |
| Dimensions | 50 x 50 x 100 mm |
| Poids | 300 g |
| Utilisation | Surveillance de la pression dans les systèmes hydrauliques et pneumatiques |
| Maintenance | Vérification périodique de l'étalonnage recommandée |
| Sécurité | Conforme aux normes CE, protection contre les surcharges |
| Informations générales | Installation facile, compatible avec de nombreux systèmes industriels |
FOIRE AUX QUESTIONS - SF2201 IFM
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice SF2201 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF2201 de la marque IFM.

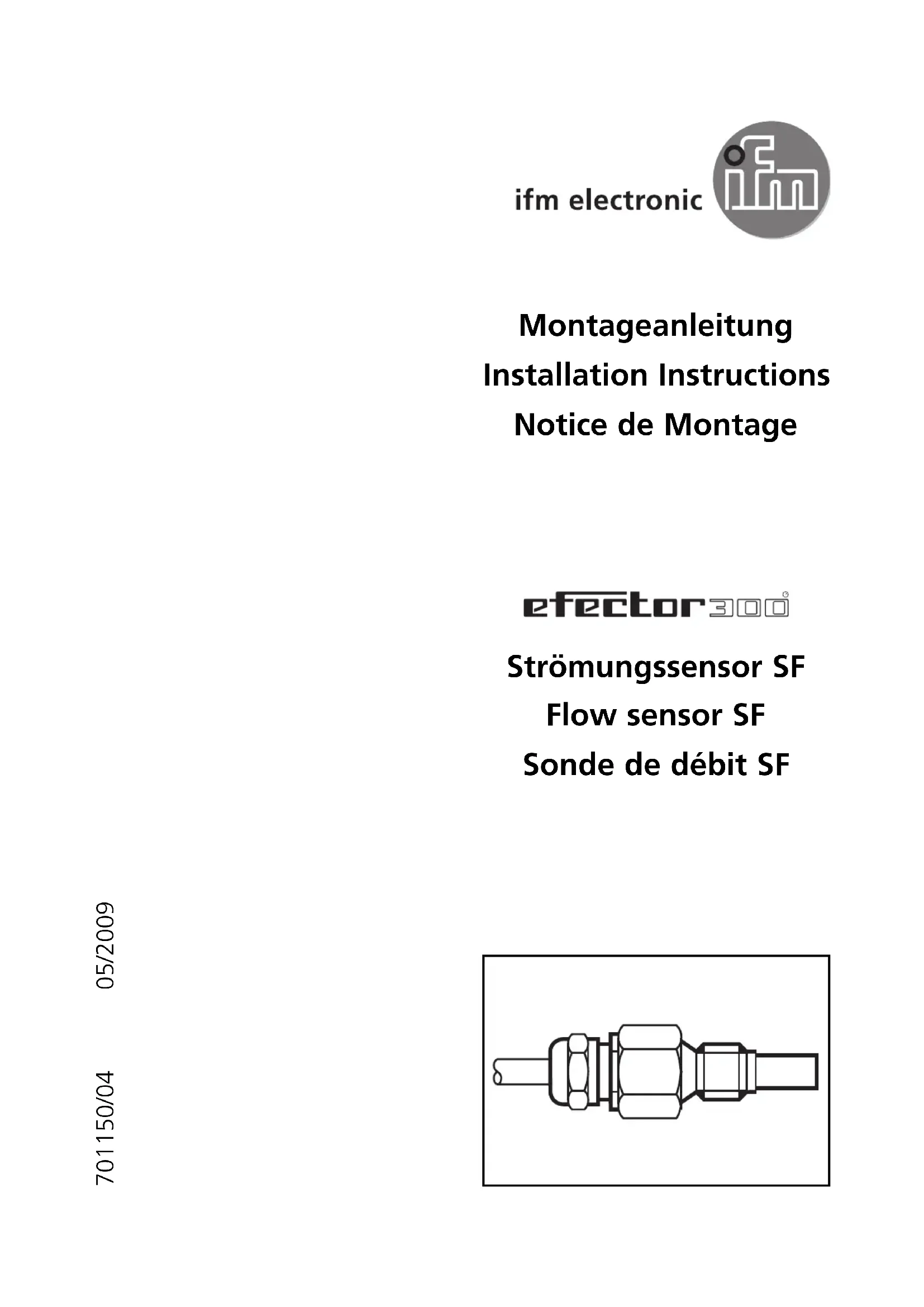

MODE D'EMPLOI SF2201 IFM
packing washer packing washerFonctionnement et caractéristiques La sonde de débit surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation présé- lectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation. Montage La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux monter l'appareil latérale- ment, si possible (fig. 1). Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller. Dans le cas des tubes verticaux nous recommandons d’effectuer le piquage là où le fluide monte (fig. 2). A = 15mm pour M12 x 1 et G 1/4" (BSP); A = 33mm pour G 1/2" (BSP). Afin d’éviter un mauvais fonc- tionnement une distance mini- mum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 x diamètre de la canalisa- tion en amont (A), min. 3 x diamètre de la canalisation en aval (B). Raccordement électrique Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
