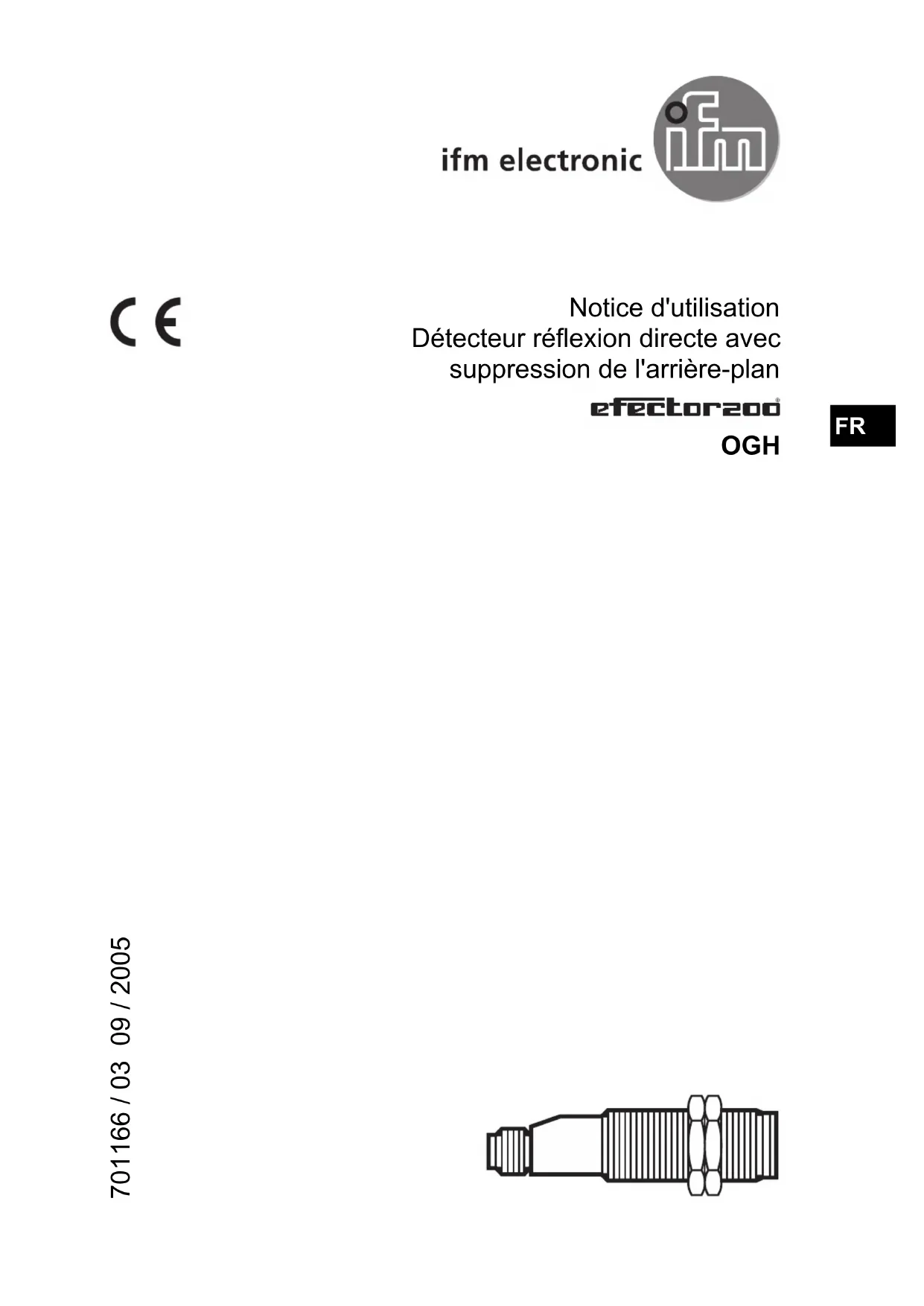

Notice d'utilisation Détecteur réflexion directe avec suppression de l'arrière-plan OGH 701166 / 03 09 / 2005

FR2 Fonctionnement et caractéristiques Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (r) : voir l'étiquette (sur papier blanc 200 mm x 200 mm). Raccordement électrique Mettre l’installation hors tension. Raccorder l'appareil (voir page 5 ou l'étiquette). Couleurs des fils conducteurs des appareils à câble : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie (éclairement / normalement ouvert ou obscurcissement / normalement fermé) par raccordement (voir page 5 ou étiquette). Montage

Bouton de réglage LED rouge, verte, jaune Orienter le détecteur réflexion directe vers l'objet à détecter et l’installer grâce à un dispositif de fixation. Portée maximale seulement en cas d'orientation exacte.

Réglage de l'appareil pour des objets stationnaires

Passer l'appareil dans le mode de programmation sans l’objet. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote. La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. L'appareil est en mode de programmation. Si la LED rouge est également allumée, l'arrière-plan réfléchit trop (par ex. surface très réfléchissante). Faire pivoter l'appareil horizontalement jusqu'à ce que la LED rouge soit éteinte (faire un angle différent de 90° avec l’objet). La programmation est abandonnée si la LED rouge reste toujours allumée dans l’étape 2. Dans ce cas, l'appareil passe en mode fonctionnement sans modifications du réglage.

Réglage sans objet. Appuyer une fois. Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en alternance.

Réglage avec objet. Appuyer une fois. Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite la LED verte s'allume. L'appareil est en mode de fonctionnement. Le réglage est seulement possible si cet ordre est respecté (d'abord arrière-plan, ensuite objet).4 Si le réglage n'est pas possible (par ex. signal de l'objet et signal de l'arrière-plan presque identiques), la LED rouge clignote pour env. 2 s après étape 3. Ensuite, l'appareil passe au mode fonctionnement sans modifications du réglage. Réglage de la portée maximale Passer dans le mode de programmation (voir étape 1). Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie. Appuyer 2 fois sur le bouton de réglage (voir étapes 2 et 3). Verrouiller / déverrouiller Appuyer pendant 10 s. La LED rouge clignote brièvement, ensuite les LED jaune et verte clignotent en alternance ; après 10 s les LED s'éteignent, l'appareil est verrouillé. Appuyer pendant 10 s. Après 10 s les LED s'éteignent, le verrouillage est annulé. Fonctionnement Vérifier le bon fonctionnement de l'appareil. Affichage par LED. LED verte allumée L'appareil est opérationnel. LED jaune allumée Sortie commutée. LED jaune + rouge Clignotent en alternance, 2 Hz : sortie court-circuitée. Clignotent en alternance, 1 Hz : perturbation interne. (sortie non commutée) Entretien Dégager la lentille de l'appareil de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la lentille en plastique.

Schéma de branchement DC PNP
