Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RU1140
Fonction principale	Conversion du mouvement de rotation en impulsions pour mesure de déplacement et angle
Tension d'alimentation	5 V (sortie TTL) ou 10...30 V (sortie HTL) selon version
Nombre de pas (impulsions par tour)	Selon étiquette produit
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	Calculée : (fréquence d'impulsions × 60) / nombre de pas
Type de sortie	TTL (20 mA) pour version 5 V, HTL (50 mA) pour version 10...30 V
Protection des sorties	Protégées contre les courts-circuits (durée < 1 min)
Longueur maximale de câble	100 m (version 5 V), 50 m (version 10...30 V)
Montage	Avec accouplement flexible ; éviter les chocs sur l'arbre
Raccordement	Effectuer hors tension ; câble blindé, distance min. 20 cm des sources parasites
Mise à la terre	Boîtier, connecteur et électronique via blindage
Sécurité	Mettre l'installation hors tension avant montage ou raccordement
Entretien	Éviter les coups sur l'arbre ; ne pas utiliser d'outil abrasif
Accessoires recommandés	Accouplement flexible, câble blindé
Utilisation typique	Automation, mesure de position et de vitesse

FOIRE AUX QUESTIONS - RU1140 IFM

Comment installer le codeur RU1140 ?

Avant tout, mettez l'installation hors tension. Montez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Évitez les chocs sur l'arbre.

Quels sont les types de sortie disponibles ?

Le codeur existe en deux versions : 5 V avec sortie TTL (20 mA) et 10...30 V avec sortie HTL (50 mA). Les sorties sont protégées contre les courts-circuits.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz.

Comment déterminer la vitesse de rotation maximale ?

La vitesse mécanique maxi est de 12 000 tr/min. La vitesse électrique maxi se calcule : (fréquence d'impulsions en Hz × 60) / nombre de pas.

Puis-je utiliser un câble non blindé ?

Il est recommandé d'utiliser un câble blindé. La longueur maximale est de 100 m pour la version 5 V et 50 m pour la version 10...30 V. Éloignez le câble des sources parasites d'au moins 20 cm.

Comment raccorder le codeur ?

Raccordez selon le schéma de câblage indiqué sur le boîtier. Mettez toujours l'installation hors tension avant de brancher ou débrancher. Reliez le boîtier, le connecteur et l'électronique d'exploitation via le blindage à la terre.

Le codeur est-il protégé contre les inversions de polarité ?

La notice ne précise pas de protection contre l'inversion de polarité. Il est conseillé de respecter le câblage indiqué et de vérifier la polarité avant mise sous tension.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le câblage et l'alimentation. Assurez-vous que l'arbre n'a pas subi de choc. Si le problème persiste, consultez la notice complète ou contactez le service après-vente IFM.

Quelle est la résistance aux vibrations ?

La notice ne fournit pas de valeurs spécifiques. Pour une utilisation dans un environnement vibratoire, il est recommandé de monter le codeur avec un accouplement flexible et une base amortissante.

Puis-je mesurer des déplacements linéaires avec ce codeur ?

Oui, en utilisant un pignon et crémaillère ou une roue de mesure. Pour ces applications, montez le codeur sur un support flexible avec une base à ressort pour compenser les jeux.

MODE D'EMPLOI RU1140 IFM

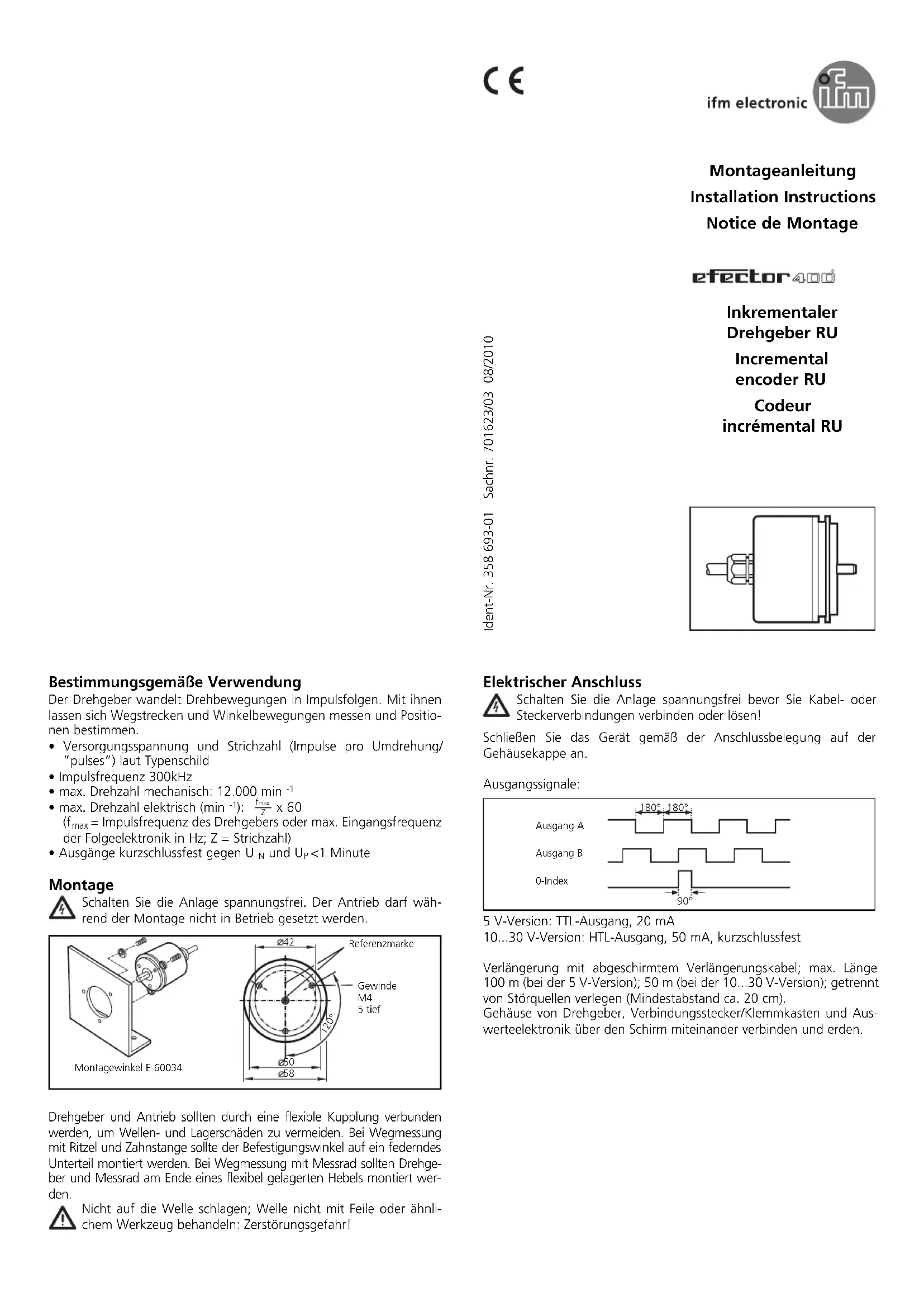

Montageanleitung Installation Instructions Notice de Montage

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz Vitesse de rotation maxi mécanique: 12,000 tr/min Vitesse de rotation maxi électrique (en tr/min): _ × 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas )
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1 mn

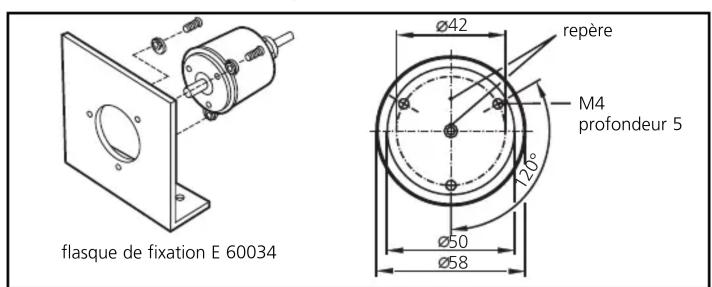

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

4 Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

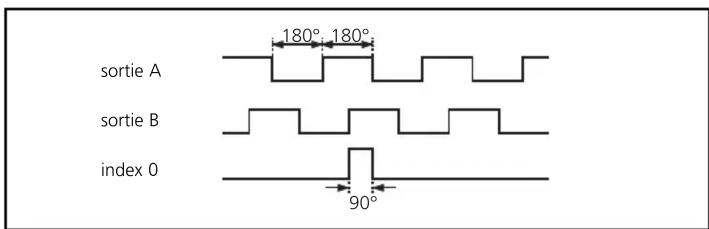

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100m (version 5 V), 50m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
