SF3202 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit
Marque	IFM
Modèle	SF3202
Fluides surveillés	Liquides et gaz
Raccordements disponibles	M12 x 1, G1/4, G1/2 (BSP)
Profondeur d'immersion	15 mm (M12 x 1 et G1/4), 33 mm (G1/2)
Alimentation	Via boîtier électronique VS0200, TBTS/TBTP selon EN50178
Fonction principale	Détection de circulation de fluide (seuil de débit)
Sortie	Signal de commutation
Montage	Latéral sur tubes horizontaux, sur tube montant vertical
Distance minimale amont	5 x diamètre de la canalisation
Distance minimale aval	3 x diamètre de la canalisation
Protection électrique	Alimentation isolée galvaniquement avec fusible UL (max 5 A ou 100 Vpic)
Installation	Par un électricien, respect des normes nationales et internationales
Entretien	Aucun entretien spécifique requis ; éviter les dépôts dans le tube
Pièces détachées	Non spécifiées ; contacter IFM
Réparabilité	Non détaillée ; probablement non réparable par l'utilisateur
Garantie	Voir conditions générales d'IFM

FOIRE AUX QUESTIONS - SF3202 IFM

Quelle est la fonction principale du capteur SF3202 ?

Le SF3202 est un capteur de débit qui surveille la circulation de liquides et de gaz en liaison avec un boîtier électronique VS0200. Il détecte si un seuil de débit est atteint et fournit un signal de commutation.

Quels types de fluides peut-il surveiller ?

Il peut surveiller aussi bien les liquides que les gaz.

Quels raccords sont disponibles pour le SF3202 ?

Les raccords disponibles sont : M12 x 1, G1/4 et G1/2 (BSP).

Comment installer correctement la sonde ?

La partie sensible doit être complètement immergée. Pour les tubes horizontaux, monter latéralement ; pour les tubes verticaux, privilégier une zone où le fluide monte. Respecter une distance minimale de 5 x diamètre en amont et 3 x diamètre en aval par rapport aux coudes ou vannes.

Quelle est l'alimentation nécessaire ?

L'alimentation se fait via le boîtier électronique VS0200, en TBTS ou TBTP selon la norme EN50178. Pour une utilisation cULus, utiliser une alimentation isolée avec fusible UL (max 5 A pour 0-20 V ou 100 Vpic pour 20-30 V).

Quelle est la profondeur d'immersion ?

Pour les raccords M12 x 1 et G1/4, la profondeur d'immersion est de 15 mm ; pour le G1/2, elle est de 33 mm.

Peut-on utiliser le SF3202 dans des applications avec des dépôts ?

Il faut éviter les dépôts dans le tube. En cas de montage par le bas, le tube doit être dégagé de dépôts. Un montage par le haut nécessite que le tube soit entièrement rempli du fluide.

Quelles sont les précautions de sécurité électrique ?

L'appareil doit être monté par un électricien qualifié en respectant les règlements nationaux et internationaux. L'alimentation doit être isolée galvaniquement avec un fusible adapté.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

Existe-t-il des pièces détachées pour le SF3202 ?

Aucune pièce détachée n'est mentionnée dans la notice. Pour toute réparation, contacter le service client IFM.

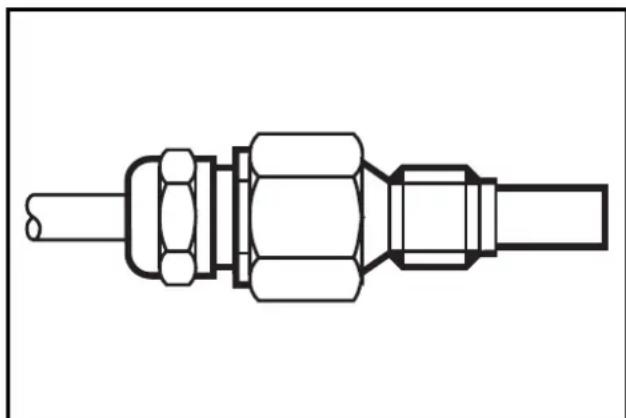

MODE D'EMPLOI SF3202 IFM

efector300

Fonctionnement et caractéristiques

La sonde de début surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation préselectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation.

Montage

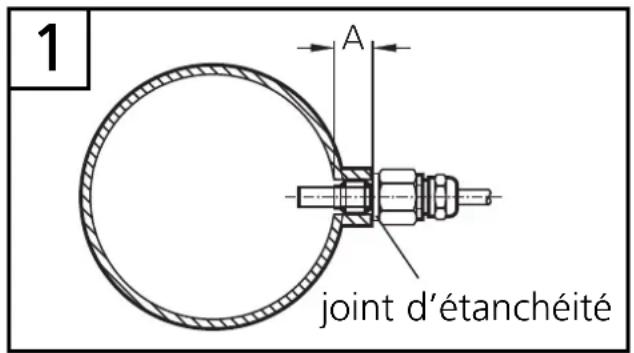

La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.

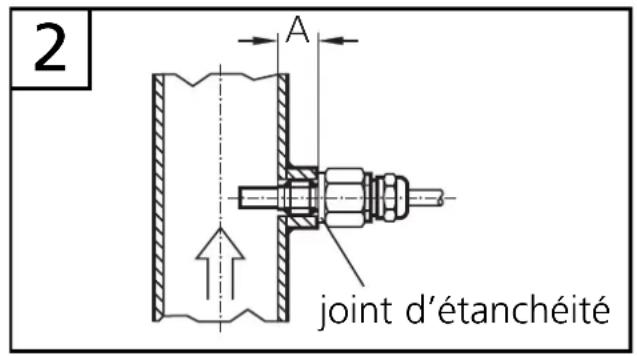

Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

A = 15mm pour M12 x 1 et G 1/4" (BSP) ; A = 33mm pour G 1/2" (BSP).

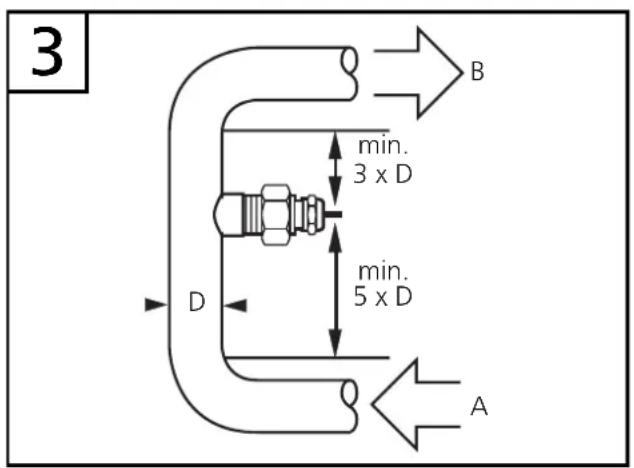

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 × diamètre de la canalisation en amont (A), min. 3 × diamètre de la canalisation en aval (B).

Raccordement électrique

Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

M12 x 1 / G1/4

G1/2

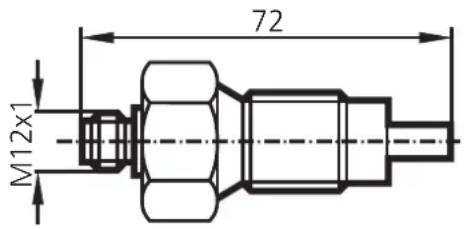

M12 x 1

M12 x 1 PTFE

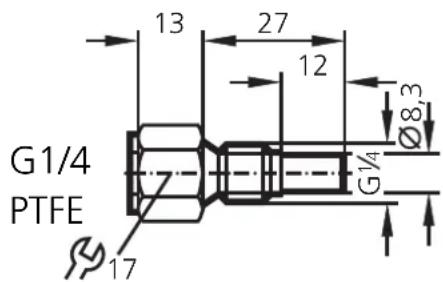

G1/4

G1/2

Dans le champ d'application cULus :

L'appareil doit être impératifement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de

a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou b) 100Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
