E40160 - Accessoire industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur autoserrant pour sondes rigides
Marque	IFM
Modèle	E40160
Utilisation	Installation de sondes rigides de diamètre 10 mm dans des raccords process R½
Filetage raccord	R½ (BSP ½ pouce)
Diamètre de sonde compatible	10 mm
Couple de serrage	45 Nm
Composants	Écrou moleté, bague de serrage arrière, bague de serrage avant, raccord
Matériau	Acier inoxydable (estimation)
Poids approximatif	0,1 kg
Alimentation	Aucune (accessoire mécanique passif)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser un outil adapté pour le serrage ; respecter le couple de serrage
Pièces détachées	Non fournies ; contactez le fabricant
Informations générales	Notice en français disponible, 3 pages

FOIRE AUX QUESTIONS - E40160 IFM

Comment installer une sonde rigide avec l'adaptateur E40160 ?

Visser l'adaptateur dans le raccord process R½, insérer la sonde de diamètre 10 mm, régler la longueur d'installation, puis serrer l'écrou manuellement. Ensuite, marquer la position des traits et serrer l'écrou avec un outil d'1/14 de tour supplémentaire (couple de 45 Nm).

Quel type de filetage est compatible avec l'adaptateur E40160 ?

L'adaptateur E40160 est conçu pour les raccords process avec filetage R½ (BSP ½ pouce).

Quelle est la procédure de démontage de la sonde ?

Desserrer l'écrou à l'aide d'un outil approprié, puis retirer la sonde de l'adaptateur.

Puis-je réutiliser l'adaptateur après un premier montage ?

Oui, pour un montage répété, insérez à nouveau la sonde et serrez l'écrou sans forcer jusqu'à la position initiale. Pour garantir une étanchéité, serrez un peu plus.

Quel est le couple de serrage recommandé ?

Le couple de serrage recommandé est de 45 Nm. Utilisez une clé dynamométrique pour respecter cette valeur.

L'adaptateur est-il compatible avec des sondes d'autres diamètres ?

Non, l'adaptateur est spécifiquement conçu pour les sondes rigides de diamètre 10 mm. L'utilisation d'autres diamètres n'est pas garantie.

Comment entretenir l'adaptateur E40160 ?

Nettoyez l'adaptateur avec un chiffon doux et sec. Évitez les produits abrasifs ou corrosifs.

Où puis-je trouver la notice d'utilisation complète ?

La notice au format PDF est disponible gratuitement en téléchargement sur le site notice-facile.com.

Quels sont les composants de l'adaptateur ?

L'adaptateur se compose de quatre éléments : l'écrou moleté, la bague de serrage arrière, la bague de serrage avant et le raccord.

L'adaptateur est-il adapté à un usage industriel ?

Oui, il est conçu pour une utilisation industrielle, notamment l'installation de sondes dans des raccords process.

MODE D'EMPLOI E40160 IFM

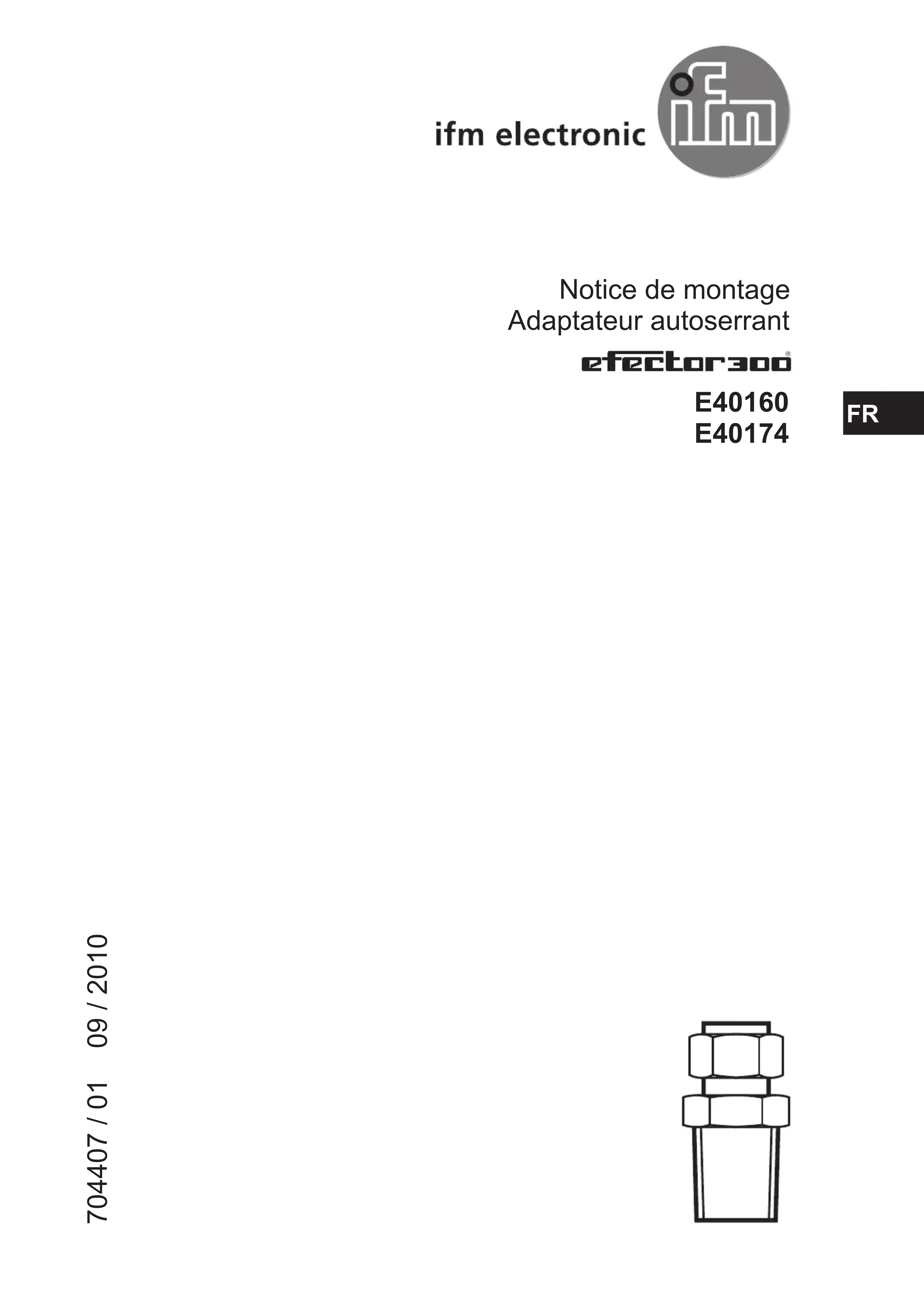

Notice de montage Adaptateur autoserrant

efector300

E40160

E40174

Fonctionnement et caractéristiques

Installation de sondes rigides avec un diamètre de 10 mm dans des raccords process R½ (E40160) ou ½" NPT (E40174).

Montage

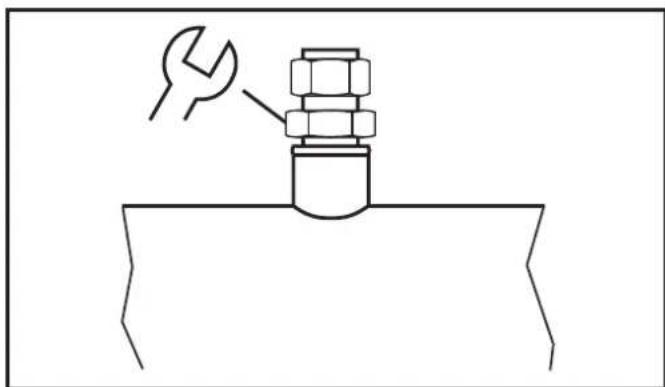

Visser l'adaptateur dans le raccord process et le serrer.

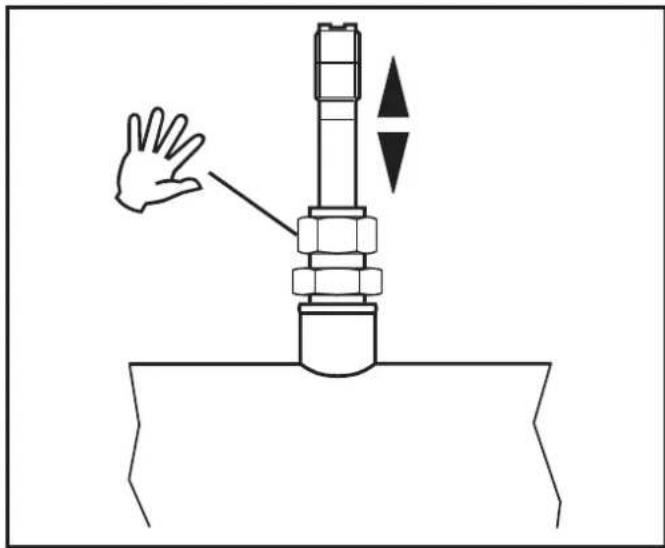

Insérer la sonde dans l'adaptateur. Régler la longueur d'installation. Serrer l'écrou manuellement.

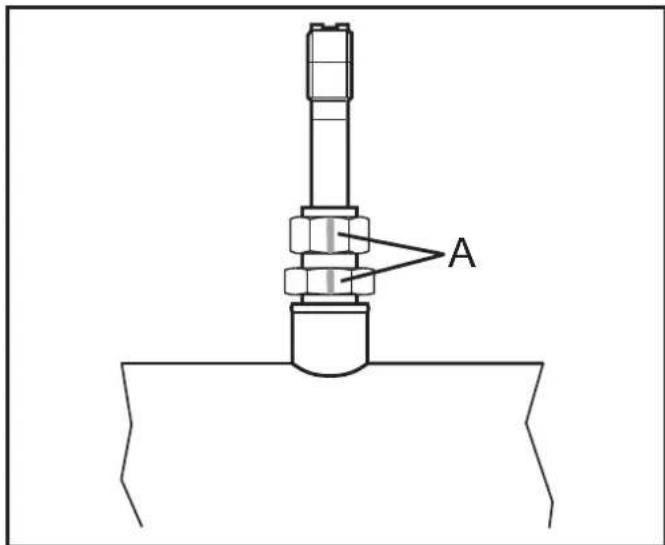

Marquer la position de traits (A).

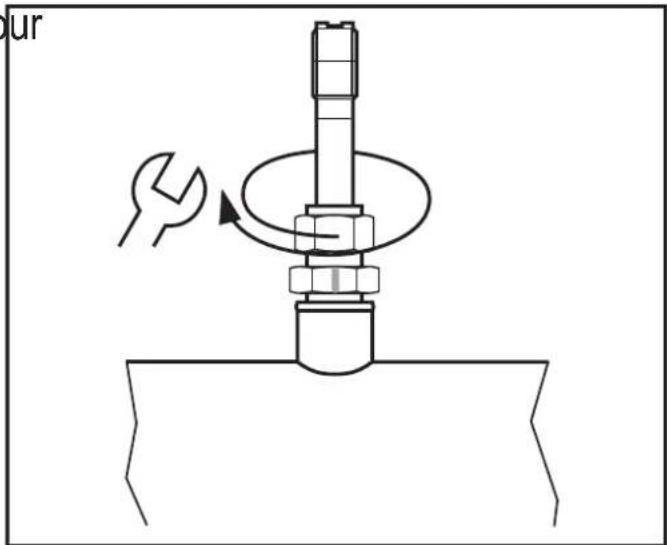

Serrer l'écrou avec un outil de 1 14 tour (couple de serrage 45 Nm).

Démontage :

Desserer l'écrou, sortie la sonde.

Montage répété

Insérer la sonde de nouveau.

Serrer l'écrou avec un outil sans forcer jusqu'à ce que la position initiale soit atteinte. Pour réaliser une étanchéité sûre, le serrer un peu plus.

E40160 E40174 Composants
∅10 ∅19 R1/2	∅10 ∅19 R1/2	① ② ③ ④

1: écrou moleté 2: bague de serrage arrière 3: bague de serrage avant 4: raccord
