Type de produit	Adaptateur Aseptoflex Vario
Marque	IFM
Modèle	E33302
Matériau du joint fourni	EPDM
Joints en option	FKM (E30123), PEEK (E30124)
Couple de serrage max.	35 Nm
Utilisation	Zones aseptiques selon EHEDG
Fonction principale	Montage de capteur sur raccord process
Sécurité	Ne pas serrer excessivement pour préserver l'étanchéité
Entretien	Graisser le filetage avec pâte appropriée et homologuée
Accessoires de fixation	Écrou, flasque de serrage ou similaire (non fournis)
Compatibilité capteurs	Séries E332xx et E333xx
Nombre de pages de la notice	3
Type de joint torique	EPDM (standard), FKM (en option)
Réparabilité	Joints remplaçables, adaptateur distinct pour joint PEEK

FOIRE AUX QUESTIONS - E33302 IFM

Comment monter le capteur sur l'adaptateur E33302 ?

Graissez d'abord le filetage du capteur avec une pâte appropriée. Placez le joint d'étanchéité dans la rainure du capteur. Vissez le capteur à la main dans l'adaptateur, puis serrez dans un dispositif de serrage jusqu'à la butée (couple max. 35 Nm).

Quels types de joints sont disponibles pour cet adaptateur ?

L'adaptateur est livré avec un joint torique EPDM. En option, vous pouvez utiliser un joint torique FKM (réf. E30123) ou un joint d'étanchéité PEEK (réf. E30124). Attention : si vous remplacez le joint PEEK par un joint torique, un autre adaptateur est nécessaire.

Quel est le couple de serrage maximal recommandé ?

Le couple de serrage maximal est de 35 Nm. Ne serrez pas au-delà pour éviter d'endommager l'étanchéité.

Comment intégrer l'adaptateur dans une zone aseptique selon EHEDG ?

Assurez-vous que le capteur et l'adaptateur sont montés conformément aux directives EHEDG. Utilisez un accessoire de fixation approprié (écrou, flasque) et vérifiez l'étanchéité des joints.

Puis-je utiliser cet adaptateur avec d'autres modèles de capteurs ?

L'adaptateur E33302 est conçu pour les capteurs des séries IFM E332xx et E333xx. Pour d'autres modèles, vérifiez la compatibilité mécanique.

Comment entretenir l'adaptateur ?

Nettoyez régulièrement les surfaces d'étanchéité. Remplacez les joints si nécessaire. Utilisez une pâte de graissage appropriée lors du remontage.

Où puis-je trouver les pièces de rechange comme les joints ?

Les joints toriques FKM (E30123) et les joints d'étanchéité PEEK (E30124) sont disponibles comme accessoires. Contactez votre fournisseur IFM.

L'adaptateur nécessite-t-il une alimentation électrique ?

Non, l'adaptateur E33302 est un accessoire mécanique passif. Il ne nécessite aucune alimentation.

Quel outil est nécessaire pour le montage ?

Vous aurez besoin d'un dispositif de serrage (par exemple un étau) pour maintenir l'adaptateur et le capteur lors du serrage. Serrez légèrement pour ne pas déformer l'adaptateur.

Que faire si l'étanchéité est compromise après montage ?

Vérifiez que le joint est correctement positionné et que le couple de serrage n'est pas excessif. Remplacez le joint si nécessaire et assurez-vous que les surfaces sont propres.

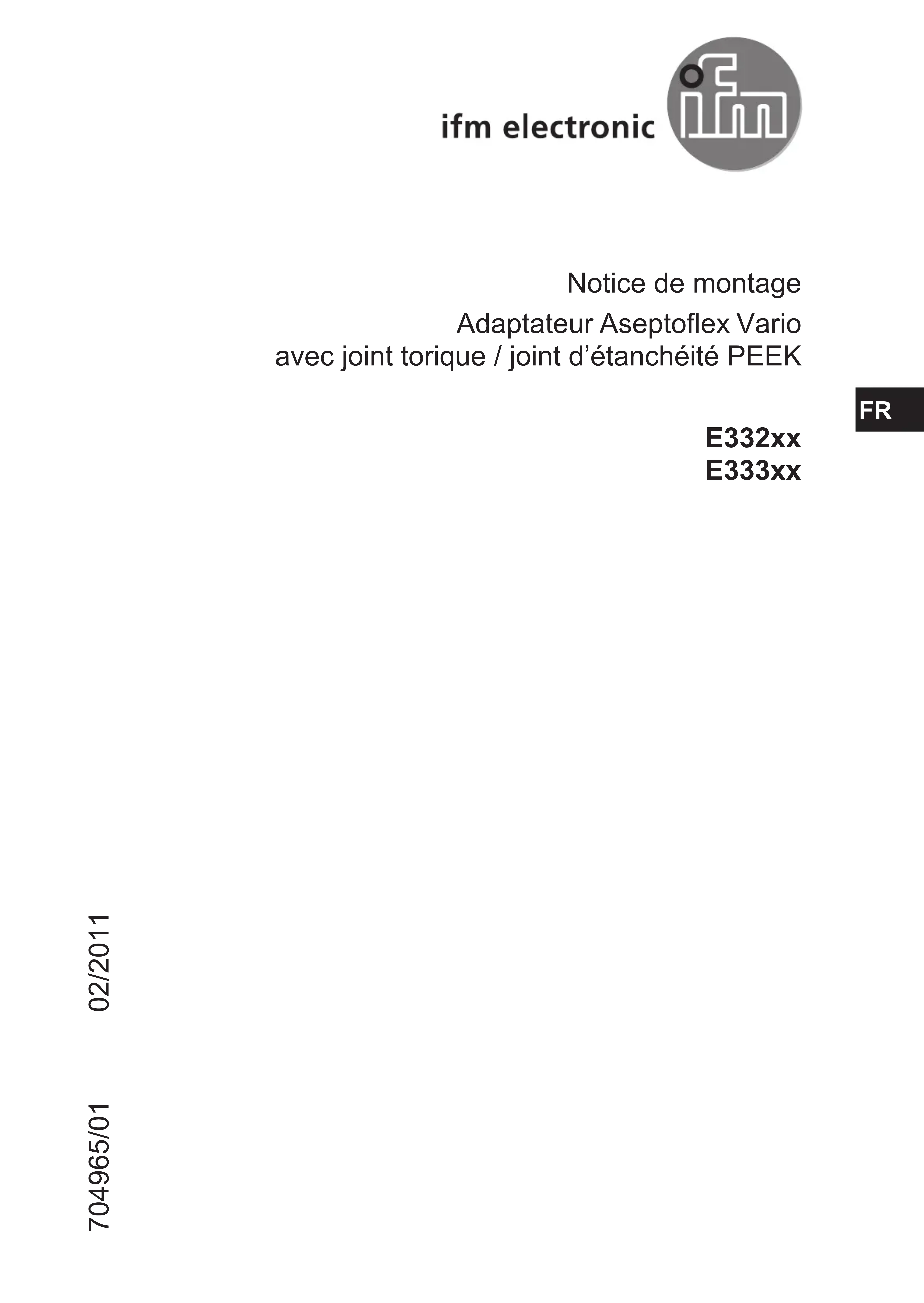

MODE D'EMPLOI E33302 IFM

Adaptateur Aseptoflex Vario

avec joint torique / joint d'étanchéité PEEK

E332xx

E333xx

1 Montage capteur - adaptateur

A B C	Graisser le filetage du capteur avec pâté (A). La pâté doit être appropriée et homologué pour l'application ainsi que compatible avec les élastomères utilisés. Poser le joint d'étanchéité (B) dans la rainure (C) du capteur.
D	Visser le capteur dans l'adaptateur à la main. Eviter des influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure.
E	Serrer le capteur et l'adaptateur dans un dispositif de serrage (D). Ne serrer le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme. Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 35 Nm). Attention : L'étanchéité peut être affectée si vous serrez trop fort.

L'adaptateur est livré avec joint torique EPDM. D'autres joints toriques sont disponibles comme accessoires :

• joint torique FKM, référence E30123.
• joint d'étanchéité PEEK, référence E30124.

Lorsque le joint d'étanchéité PEEK est remplacé par un joint torique, il vous faut un autre adaptateur.

2 Montage dans le raccord process

Fixer l'appareil et l'adaptateur sur le raccord process à l'aide d'un accessoire de fixation (un écrou, une flasque de serrage ou similaire).

Si l'accessoire de fixation ne peut pas être mis en place par le haut de l'appareil : le monter par le bas avant de visser l'adaptateur.

Utilisation dans les zones aseptiques selon EHEDG :

S'assurer d'une intégration du capteur dans l'installation selon EHEDG.
