Type de produit	Adaptateur Aseptoflex Vario
Marque	IFM
Modèle	E33309
Catégorie	Accessoire industriel
Joint fourni	Joint torique EPDM
Joints optionnels	Joint torique FKM (réf. E30123), joint d'étanchéité PEEK (réf. E30124)
Couple de serrage max.	35 Nm
Utilisation	Zones aseptiques selon EHEDG
Fonctions principales	Montage de capteur sur raccord process, étanchéité aseptique
Entretien et nettoyage	Graisser le filetage du capteur avec pâte adaptée avant montage ; remplacer les joints selon besoin
Sécurité	Ne pas dépasser le couple de serrage de 35 Nm ; serrer légèrement dans le dispositif de serrage pour éviter la déformation
Pièces détachées et réparabilité	Joints toriques EPDM, FKM (E30123) et joint PEEK (E30124) disponibles en accessoires
Informations générales	Conçu pour applications aseptiques ; nécessite un accessoire de fixation (écrou, flasque) non inclus

FOIRE AUX QUESTIONS - E33309 IFM

Comment installer l'adaptateur E33309 sur un capteur ?

Graissez le filetage du capteur avec une pâte appropriée et homologuée (A). Placez le joint d'étanchéité (B) dans la rainure (C) du capteur. Vissez le capteur dans l'adaptateur à la main, puis serrez dans un dispositif de serrage (D) jusqu'à sentir la butée, sans dépasser un couple de 35 Nm.

Quel type de joint est fourni avec l'adaptateur ?

L'adaptateur est livré avec un joint torique EPDM. D'autres joints sont disponibles en option : joint torique FKM (réf. E30123) et joint d'étanchéité PEEK (réf. E30124).

Puis-je utiliser l'adaptateur avec un joint PEEK à la place du joint torique ?

Non, si vous remplacez le joint d'étanchéité PEEK par un joint torique, vous devez utiliser un autre adaptateur. Le joint PEEK est spécifique à un adaptateur particulier.

Quel est le couple de serrage maximal pour l'adaptateur ?

Le couple de serrage maximal est de 35 Nm. Un serrage excessif peut affecter l'étanchéité et déformer l'adaptateur.

Comment monter l'adaptateur sur le raccord process ?

Fixez l'ensemble capteur + adaptateur sur le raccord process à l'aide d'un accessoire de fixation (écrou, flasque de serrage ou similaire). Si l'accessoire ne peut pas être mis en place par le haut, montez-le par le bas avant de visser l'adaptateur.

L'adaptateur E33309 est-il adapté aux zones aseptiques ?

Oui, il est conçu pour une utilisation dans les zones aseptiques selon les recommandations EHEDG. Assurez-vous d'une intégration conforme du capteur dans l'installation.

Quels entretiens sont nécessaires pour l'adaptateur ?

L'entretien consiste à vérifier l'état du joint torique et à le remplacer si nécessaire. Lors du montage, graissez le filetage du capteur avec une pâte adaptée et homologuée pour l'application.

Où puis-je acheter des joints de rechange pour l'adaptateur ?

Les joints de rechange sont disponibles chez IFM : joint torique FKM (réf. E30123) et joint d'étanchéité PEEK (réf. E30124).

Quelles précautions de sécurité dois-je prendre lors du montage ?

Évitez les influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure. Serrez le dispositif de serrage légèrement pour ne pas déformer l'adaptateur. Ne dépassez pas le couple de 35 Nm.

L'adaptateur est-il compatible avec tous les capteurs IFM ?

L'adaptateur est conçu pour les capteurs des séries E332xx et E333xx. Vérifiez la compatibilité avec votre capteur spécifique dans la documentation technique.

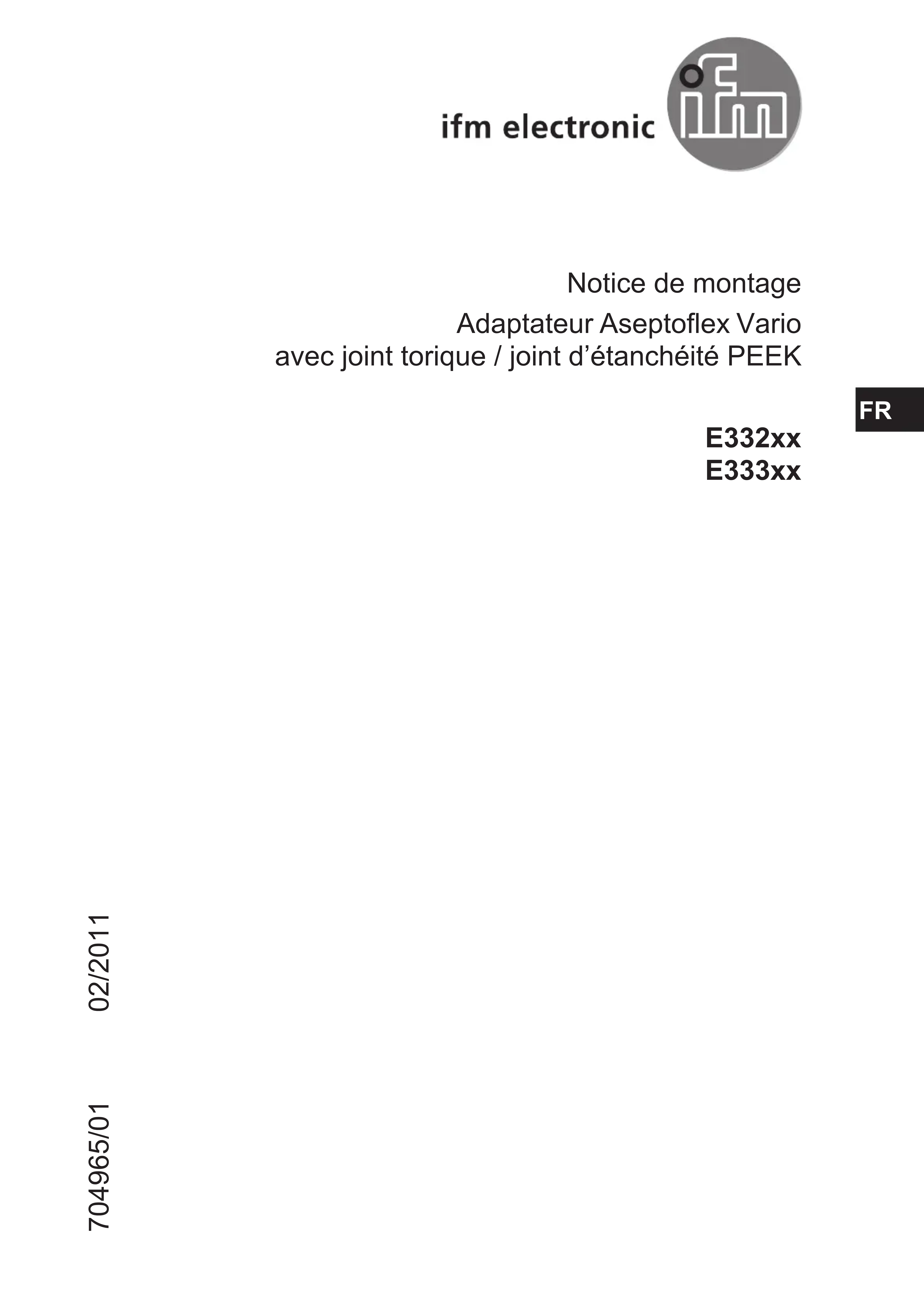

MODE D'EMPLOI E33309 IFM

Adaptateur Aseptoflex Vario

avec joint torique / joint d'étanchéité PEEK

E332xx

E333xx

1 Montage capteur - adaptateur

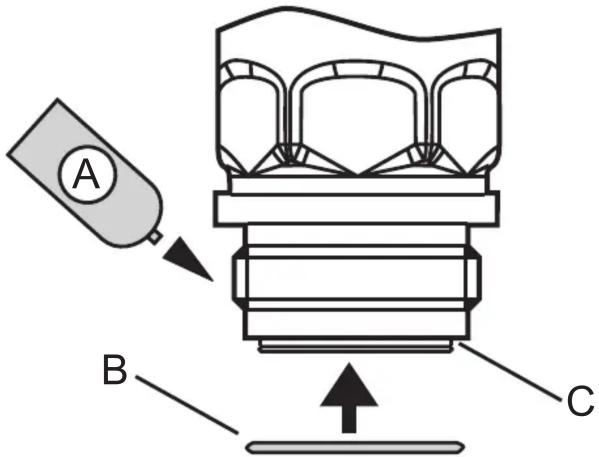

	► Graisser le filetage du capteur avec pâte (A).La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.► Poser le joint d'étanchéité (B) dans la rainure (C) du capteur.

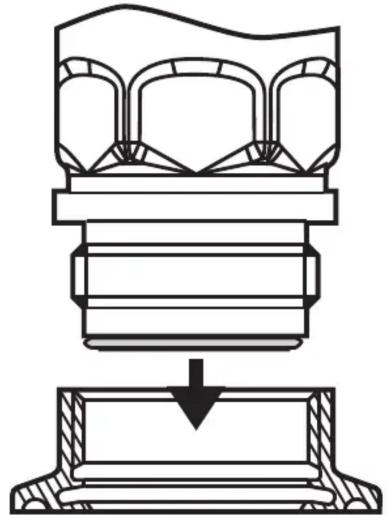

	► Visser le capteur dans l'adaptateur à la main. Eviter des influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure.

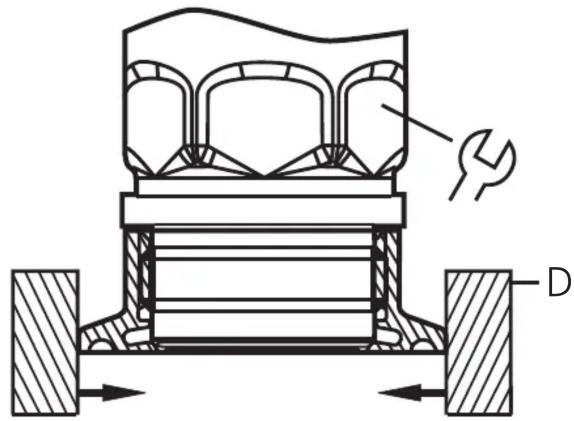

	► Serrer le capteur et l'adaptateur dans un dispositif de serrage (D). Ne serrer le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme.► Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 35 Nm). Attention : L'étanchéité peut être affectée si vous serrez trop fort.

L'adaptateur est livré avec joint torique EPDM. D'autres joints toriques sont disponibles comme accessoires :

• joint torique FKM, référence E30123.
• joint d'étanchéité PEEK, référence E30124.

Lorsque le joint d'étanchéité PEEK est remplacé par un joint torique, il vous faut un autre adaptateur.

2 Montage dans le raccord process

▶ Fixer l'appareil et l'adaptateur sur le raccord process à l'aide d'un accessoire de fixation (un écrou, une flasque de serrage ou similaire).

Si l'accessoire de fixation ne peut pas être mis en place par le haut de l'appareil : le monter par le bas avant de visser l'adaptateur.

Utilisation dans les zones aseptiques selon EHEDG :

S'assurer d'une intégration du capteur dans l'installation selon EHEDG.
