Type de produit	Bouchon de fermeture pour adaptateur
Marque	IFM
Modèle	E30071
Catégorie	Accessoire industriel
Matériau	Acier inoxydable (estimation)
Filetage	G 3/4
Dimensions (L × Ø)	36 mm × 41 mm
Poids	Environ 50 g
Alimentation	Aucune (pièce mécanique)
Fonction principale	Protection du filetage pendant le soudage et obturation après démontage du capteur
Joint d'étanchéité	Joint torique Viton et joint d'étanchéité (A), joint torique EPDM fourni en rechange
Température maximale admissible	Jusqu'à 200 °C (estimation pour le corps métallique)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; graisser le filetage et les zones d'étanchéité avant montage
Sécurité	Retirer les joints avant soudage pour éviter leur détérioration thermique
Pièces détachées et réparabilité	Joints toriques (Viton et EPDM) et joint d'étanchéité remplaçables
Notice fournie	Oui, 4 pages au format PDF

FOIRE AUX QUESTIONS - E30071 IFM

À quoi sert le bouchon E30071 IFM ?

Il sert à fermer l'adaptateur G 3/4 pendant le soudage pour protéger le filetage des projections, ou après démontage du capteur pour éviter les infiltrations.

Faut-il retirer les joints avant le soudage ?

Oui, il est impératif d'enlever le joint d'étanchéité (A) et le joint torique (B) avant soudage car la chaleur peut les endommager.

Quels sont les types de joints fournis ?

Le bouchon est livré avec un joint d'étanchéité (A) et un joint torique Viton (B). Un joint torique EPDM de rechange est également fourni.

Comment installer le bouchon après démontage du capteur ?

Remplacez le joint torique Viton par le joint EPDM si nécessaire, graissez le filetage et les zones d'étanchéité, puis vissez le bouchon jusqu'à la butée.

Le bouchon E30071 est-il compatible avec d'autres adaptateurs ?

Il est conçu pour les adaptateurs ayant un filetage G 3/4. Pour d'autres dimensions, vérifiez la compatibilité.

Quelles sont les dimensions du bouchon ?

Le bouchon mesure environ 36 mm de long et 41 mm de diamètre.

Puis-je réutiliser le bouchon plusieurs fois ?

Oui, il est réutilisable tant que les joints ne sont pas endommagés. Remplacez les joints si nécessaire.

Comment nettoyer le bouchon ?

Nettoyez-le avec un chiffon sec. Évitez les produits abrasifs. Avant réinstallation, graissez légèrement le filetage.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com pour le modèle E30071 IFM.

Que faire si le bouchon ne se visse pas correctement ?

Vérifiez que le filetage est propre et non endommagé. Graissez-le légèrement. Si le problème persiste, le filetage de l'adaptateur peut être abîmé.

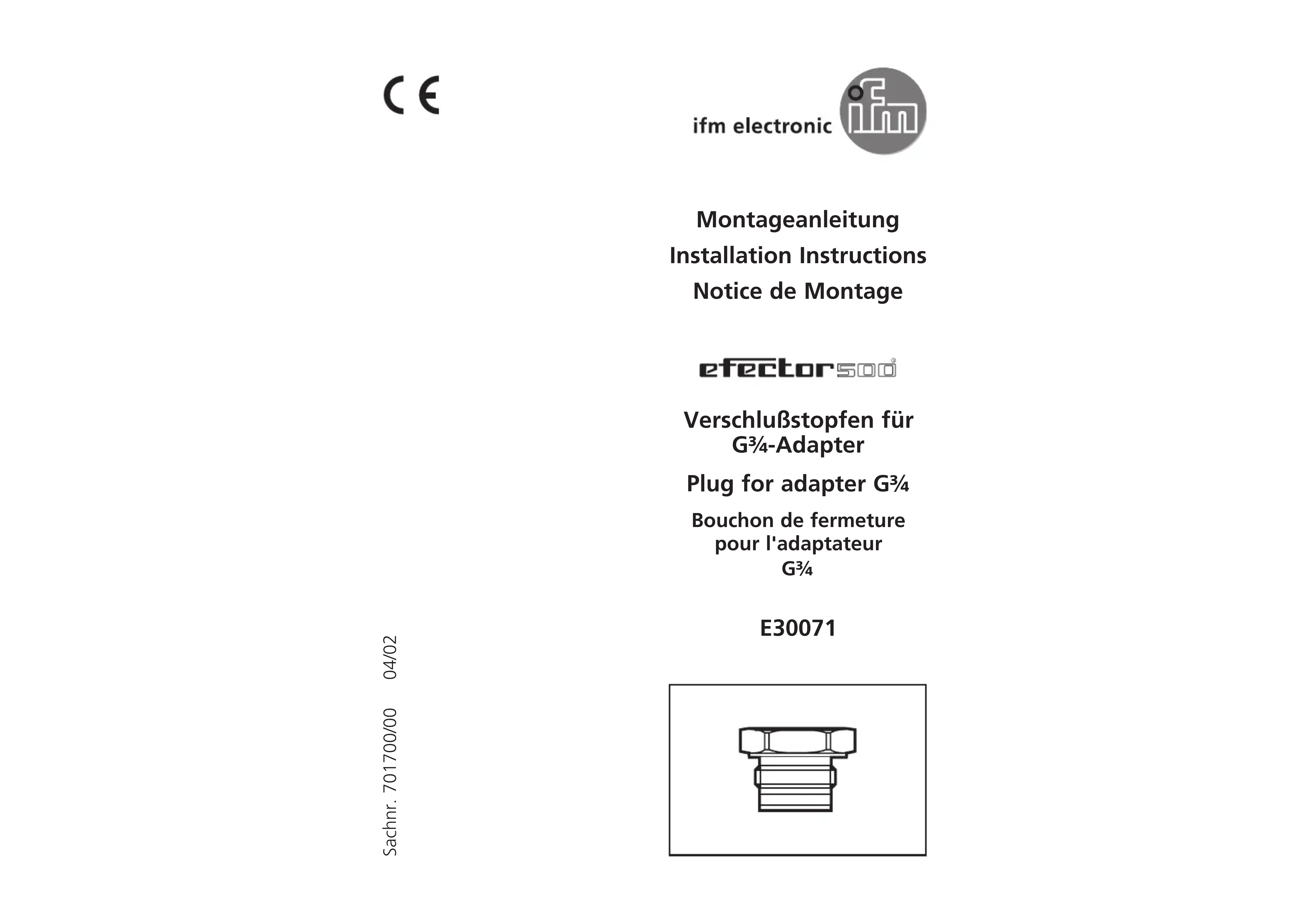

MODE D'EMPLOI E30071 IFM

Bouchon de fermeture pour l'adaptateur G ^3/4

E30071

Sachnr. 701700/00 04/02

Fonctionnement et caractéristiques

Le bouchon est utilisé pour fermer les adaptateurs G 3/4 pour:

1. Fermeture pendant le soudage : protection contre la déformation et l'endommagement du filetage par des projections de soudage ou similaire.
2. Fermeture après le démontage du capteur.

1. Fermeture pendant le soudage

- Enlever le joint d'étanchéité (A) et le joint torique (B) (sinon il peut être endommagé par la chaleur dégagée lors du soudage).

A B

- Visser le bouchon dans l'adaptateur. Éviter d'endommager les zones d'étanchéité.

- Serrer le bouchon jusqu'à la butée.

36

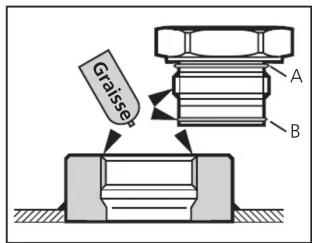

2. Fermeture après le démontage du capteur.

Vous pouvez remplacer le joint torique Viton (B) par le joint torique EPDM fourni.

• Graisser le filetage et la zone d'étanchéité du bouchon et de l'adaptateur de soudage avec la graisse.
• le joint d'étanchéité (A) et le joint torique (B) doivent être positionnés correctement pour réaliser une étanchéité optimale.
• Visser le bouchon dans l'adaptateur. Éviter d'endommager les zones d'étanchéité.
• Serrer le bouchon jusqu'à la butée.

Graise A B

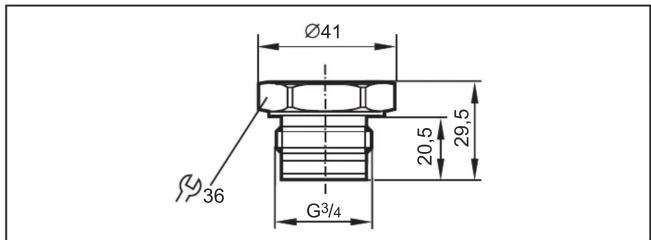

Dimensions

36

Ø41 36 20,5 29,5 G3/4
