E30086 - Accessoire industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire industriel
Marque	IFM
Modèle	E30086
Catégorie	Adaptateur avec filetage Aseptoflex
Compatibilité	Capteurs IFM série E3xxxx
Matériau des joints	EPDM (fourni), Viton (option)
Fonctions principales	Montage de capteurs, étanchéité, raccordement process
Dimensions	Environ 50 mm de long, 30 mm de diamètre
Poids	Environ 50 g
Alimentation	Sans alimentation (passif)
Installation	Visser à la main, puis serrer à l'aide d'un dispositif de serrage
Entretien	Vérifier et remplacer les joints toriques si nécessaire
Sécurité	Ne pas trop serrer pour préserver l'étanchéité
Pièces détachées	Joints toriques : réf. E30053 (Viton), réf. E30054 (EPDM)
Réparabilité	Joints remplaçables, visserie standard
Documentation	Notice d'utilisation disponible en PDF

FOIRE AUX QUESTIONS - E30086 IFM

Comment monter l'adaptateur E30086 sur un capteur ?

Placez le joint torique (A) dans la rainure de l'adaptateur (B). Graissez le filetage et les zones d'étanchéité du capteur ainsi que les zones d'étanchéité et le joint de l'adaptateur avec une pâte appropriée. Vissez le capteur dans l'adaptateur à la main, puis serrez l'ensemble dans un dispositif de serrage jusqu'à sentir la butée. Évitez de trop serrer.

Quels types de joints toriques sont compatibles ?

L'adaptateur est livré avec un joint torique EPDM. En option, vous pouvez utiliser des joints Viton (réf. E30053) ou EPDM (réf. E30054).

L'adaptateur E30086 est-il compatible avec tous les capteurs IFM ?

Il est conçu pour la série E3xxxx de capteurs IFM. Vérifiez les dimensions et le filetage Aseptoflex pour une compatibilité exacte.

Quelle est la signification du filetage Aseptoflex ?

Aseptoflex est un standard de raccordement hygiénique utilisé dans l'industrie agroalimentaire et pharmaceutique pour assurer une étanchéité et une nettoyabilité optimales.

Comment nettoyer l'adaptateur E30086 ?

Vous pouvez nettoyer l'adaptateur avec un détergent approprié. Assurez-vous que le détergent puisse s'écouler correctement de l'adaptateur après le nettoyage.

Quel couple de serrage utiliser ?

Serrez à la main jusqu'à la butée. Ne pas trop serrer pour éviter d'endommager les zones d'étanchéité. Un serrage excessif peut affecter l'étanchéité.

Où puis-je trouver les pièces de rechange ?

Les joints toriques de rechange sont disponibles sous les références E30053 (Viton) et E30054 (EPDM) auprès d'IFM.

L'adaptateur nécessite-t-il un entretien régulier ?

Inspectez périodiquement les joints toriques pour déceler toute usure ou détérioration. Remplacez-les si nécessaire pour maintenir l'étanchéité.

Puis-je utiliser l'adaptateur avec d'autres marques de capteurs ?

L'adaptateur est conçu pour les capteurs IFM avec filetage Aseptoflex. L'utilisation avec d'autres marques n'est pas garantie et pourrait compromettre l'étanchéité.

La notice d'utilisation est-elle disponible en français ?

Oui, la notice est disponible gratuitement en français au format PDF sur le site notice-facile.com.

MODE D'EMPLOI E30086 IFM

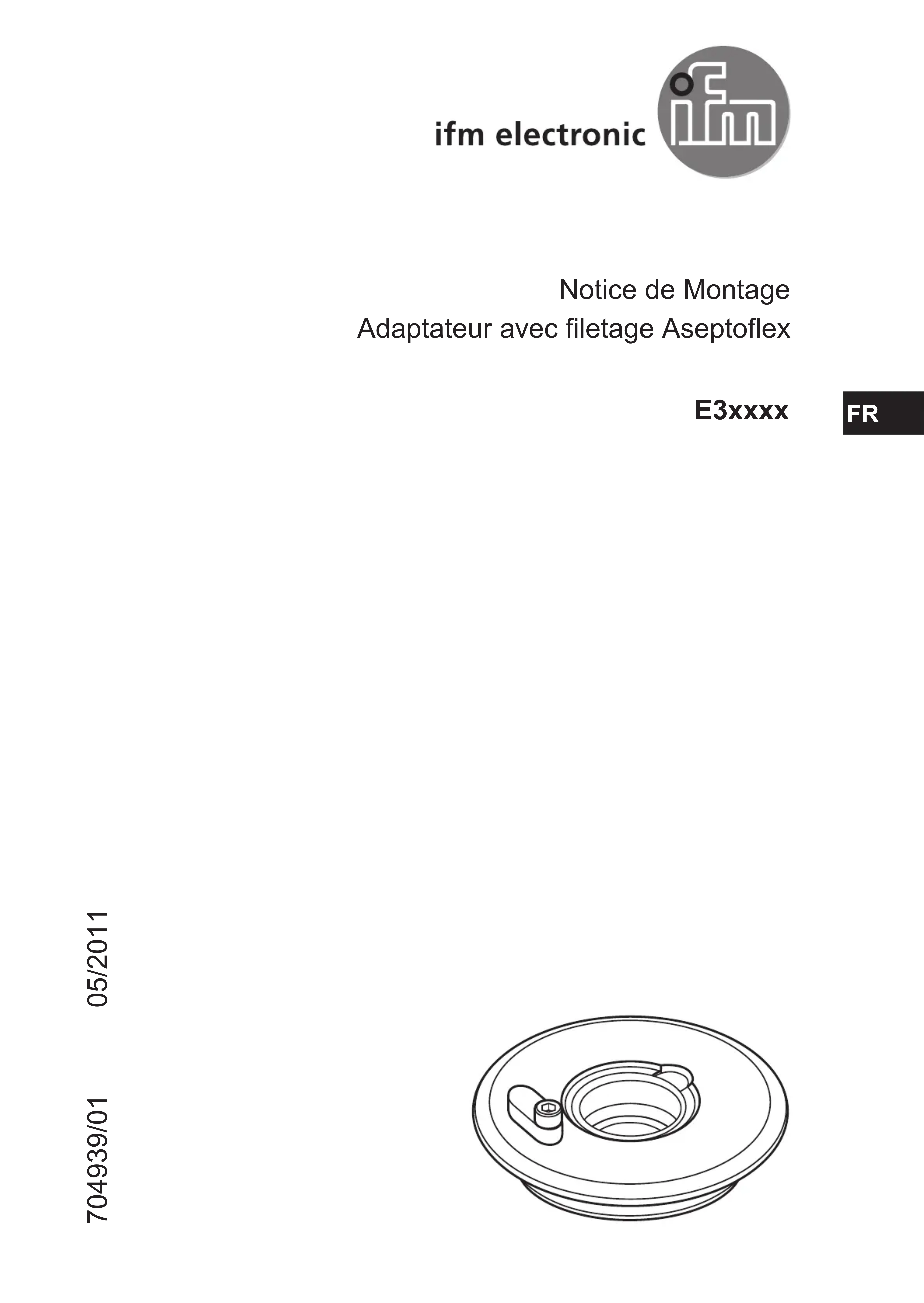

Adaptateur avec filetage Aseptoflex

E3xxxx

L'adaptateur est fourni avec joint

joint torique EPDM posé.

Les joints toriques sont disponibles

comme accessoires :

• Référence E30053 (5 joints toriques Viton),
• Référence E30054 (5 joints toriques EPDM).

Montage: Poser le joint torique (A) dans la rainure de l'adaptateur (B). Il doit s'encastrer à fleur dans la rainure sur tout son périmètre.

Enlever le joint torique (C) fourni avec le capteur. Graisser les parties suivantes avec pâté approprié (1):

• filetage et zone d'étanchéité du capteur,
• zones d'étanchéité et joint torique (A) de l'adaptateur.

La patte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Visser l'appareil dans l'adaptateur à la main. Éviter des influences mécaniques sur les zones d'étanchéité.

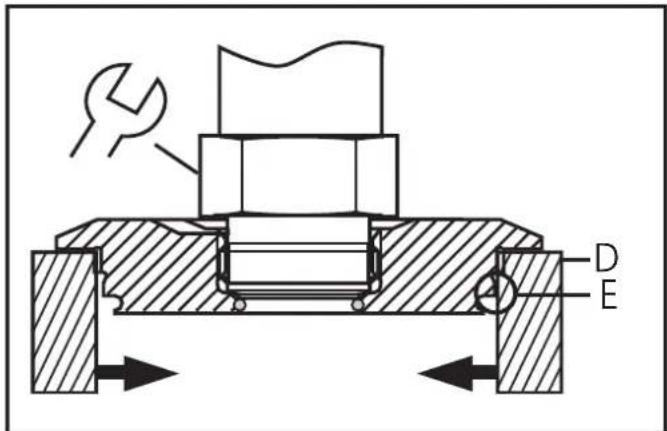

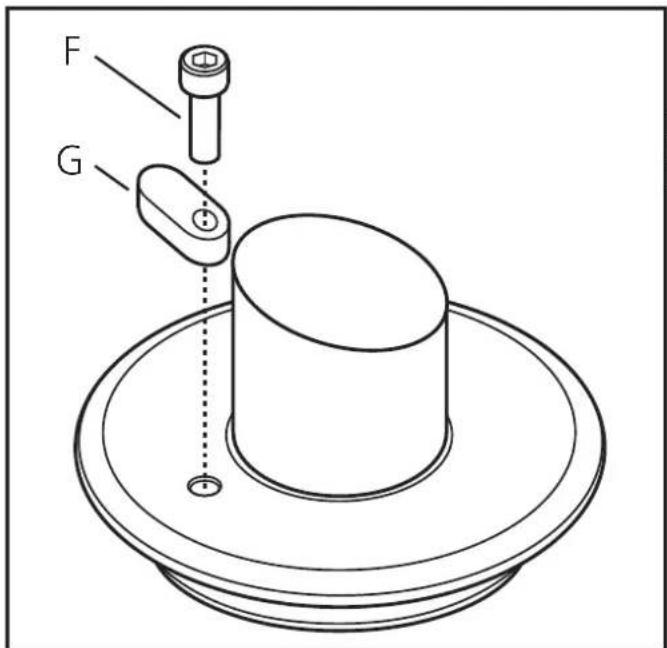

Serrer le capteur et l'adaptateur dans un dispositif de serrage (D). Les chanfreins d'étanchéité (E) ne doivent pas être endommagés. Serrez le capteur jusqu'à ce que vous sentiez la butée. Remarque : L'étanchéité peut être affectée si vous serrez trop fort. Fixer l'élément excentrique (G) sur l'adaptateur avec la vis (F) (seulement serrer manuellement et légèrement).

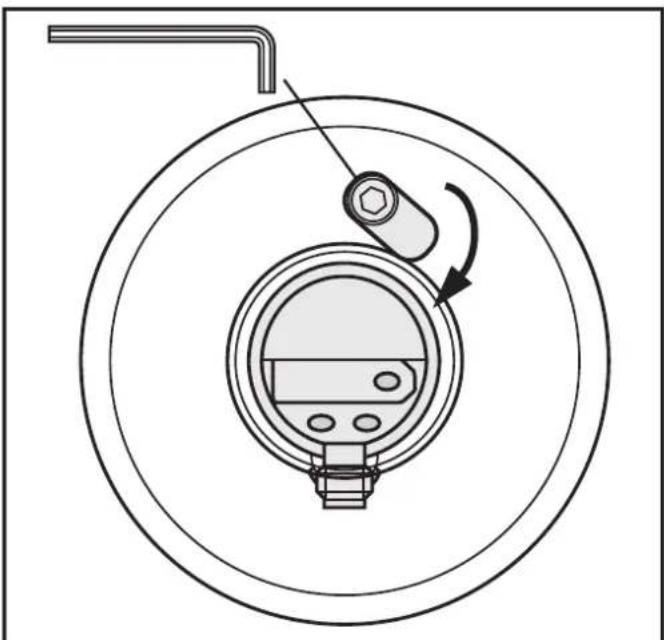

Fixer le capteur avec l'element excentrique et serrer la vis à six pans creux à fond.

Monter le capteur et l'adaptateur sur le raccord process à l'aide d'un clamp. Le capteur et l'adaptateur doivent être montés de manière à ce que le détergent puisse s'écouler correctement de l'adaptateur.
