MODE D'EMPLOI SF0509 IFM

efector300

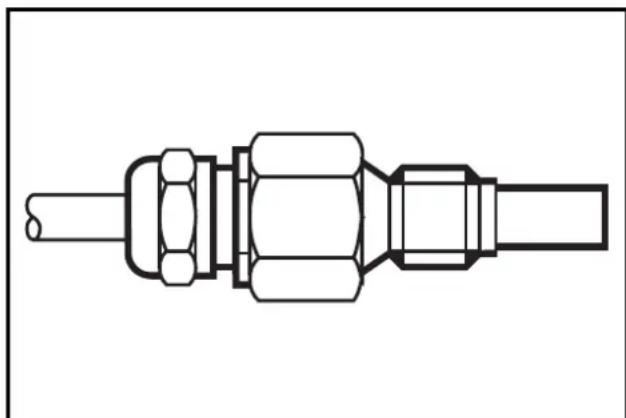

Fonctionnement et caractéristiques

La sonde de début surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation préselectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation.

Montage

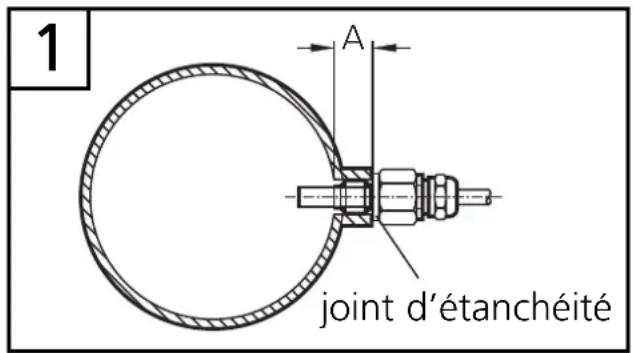

La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.

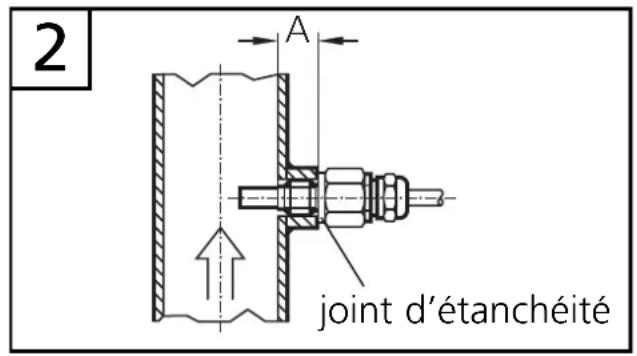

Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

A = 15mm pour M12 x 1 et G 1/4" (BSP) ; A = 33mm pour G 1/2" (BSP).

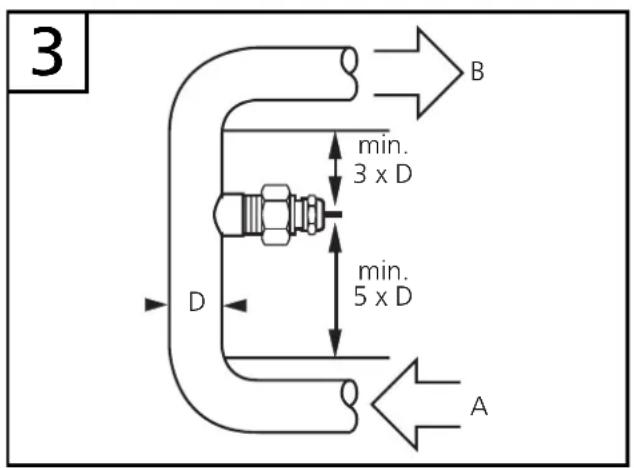

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 × diamètre de la canalisation en amont (A), min. 3 × diamètre de la canalisation en aval (B).

Raccordement électrique

Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

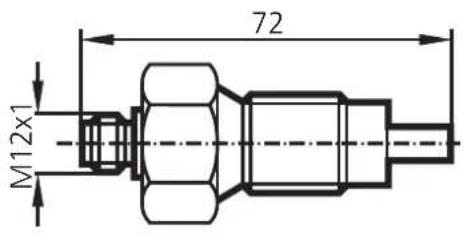

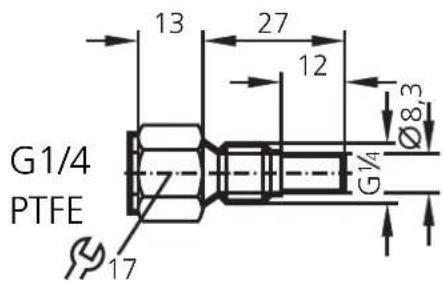

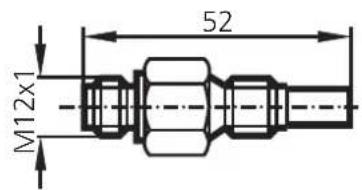

M12 x 1 / G1/4

G1/2

M12 x 1

M12×1 PTFE

G1/4

G1/2

Dans le champ d'application cULus :

L'appareil doit être impératifement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de

a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou b) 100Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
