| Caractéristique | Détails |
|---|---|
| Type de produit | Capteur de proximité |
| Technologie de détection | Inductif |
| Plage de détection | Variable selon le modèle |
| Tension d'alimentation | 10-30 V DC |
| Sortie | PNP/NPN |
| Température de fonctionnement | -25 à +70 °C |
| Indice de protection | IP67 |
| Dimensions | Variable selon le modèle |
| Utilisation | Détection d'objets métalliques dans des applications industrielles |
| Maintenance | Vérification régulière de l'état du capteur et nettoyage si nécessaire |
| Sécurité | Respecter les normes électriques lors de l'installation |
| Informations supplémentaires | Consulter la documentation technique pour les spécifications détaillées |
FOIRE AUX QUESTIONS - RU6026 IFM
Qu'est-ce que l'IFM RU6026 ?
L'IFM RU6026 est un appareil électronique utilisé dans divers systèmes industriels pour la détection et le contrôle.
Comment installer l'IFM RU6026 ?
Pour installer l'IFM RU6026, suivez les instructions fournies dans le manuel d'utilisateur, en vous assurant que l'appareil est correctement alimenté et connecté aux systèmes appropriés.
Quels sont les problèmes courants rencontrés avec l'IFM RU6026 ?
Les problèmes courants incluent des erreurs de connexion, un mauvais fonctionnement dû à une alimentation insuffisante, ou des signaux erronés. Vérifiez les connexions et l'alimentation si vous rencontrez des problèmes.
Comment résoudre une erreur de connexion avec l'IFM RU6026 ?
Vérifiez les câbles de connexion et assurez-vous qu'ils sont bien fixés. Testez également l'alimentation de l'appareil pour vous assurer qu'il fonctionne correctement.
L'IFM RU6026 ne s'allume pas, que faire ?
Assurez-vous que l'alimentation est correctement branchée et que la source d'alimentation fonctionne. Si le problème persiste, vérifiez le fusible ou contactez le support technique.
Comment effectuer une réinitialisation de l'IFM RU6026 ?
Pour réinitialiser l'appareil, consultez le manuel d'utilisateur pour les instructions spécifiques sur la réinitialisation. Généralement, cela implique de couper l'alimentation pendant quelques secondes.
Où puis-je trouver le manuel d'utilisation de l'IFM RU6026 ?
Le manuel d'utilisation peut être téléchargé depuis le site officiel d'IFM ou en contactant leur service client.
Comment contacter le support technique pour l'IFM RU6026 ?
Vous pouvez contacter le support technique d'IFM par téléphone ou par email, dont les coordonnées se trouvent sur leur site web.
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice RU6026 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RU6026 de la marque IFM.

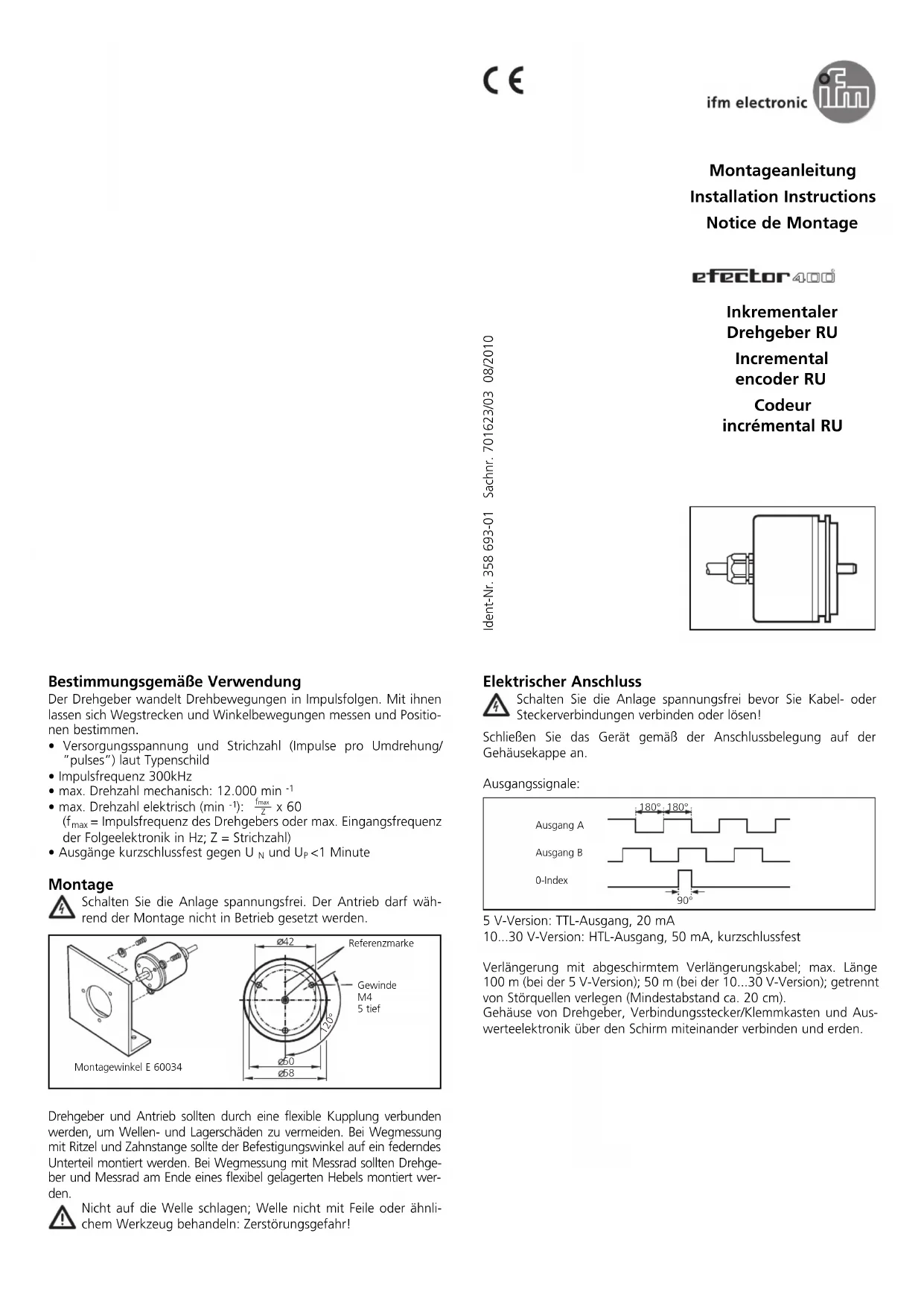

MODE D'EMPLOI RU6026 IFM
- Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette
- Fréquence d’impulsions: 300 kHz
- Vitesse de rotation maxi mécanique: 12,000 tr/mn
- Vitesse de rotation maxi électrique (en tr/mn): x 60
max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas)
- Les sorties sont protégées contre un court-circuit entre les sorties et
- pendant <1 mn Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Monter un accouplement flexible entre le codeur et le moteur afin d’empêcher que l’arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Raccordement électrique Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: version 5 V: sortie TTL, 20 mA version 10 p. 30
- V: sortie HTL, 50 mA, protégée contre les courts-circuits Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10 p. 30
- V); installer séparément des sources parasites (distance minimale env. 20 cm). Relier le boîtier du codeur, le connecteur/le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Electrical connection Disconnect power before connecting or disconnecting the cable or connector. Connect the unit according to the wiring indicated on the housing. Output signals: 5 V version: TTL output, 20 mA 10 p. 30
- V version: HTL output, 50 mA, short-circuit protection Extension by means of a screened extension cable; max. length 100 m (5 V version), 50 m (10 V version); lay separately from sources of interference (min. spacing approx. 20 cm). Connect the encoder housing, the connector / terminal box and the evaluation electronics via the screen and ground. p. 30
repère flasque de fixation E 60034
profondeur 5 180° 180° 90° sortie A sortie B index 0
