| Caractéristiques Techniques | Capteur de pression, plage de mesure : 0 à 10 bars, sortie analogique 4-20 mA |
|---|---|
| Utilisation | Conçu pour la mesure de pression dans des applications industrielles |
| Maintenance et Réparation | Vérifier régulièrement l'étanchéité et le bon fonctionnement du capteur |
| Sécurité | Respecter les normes de sécurité électrique lors de l'installation |
| Informations Générales | Produit de la marque IFM, connu pour sa fiabilité dans les environnements industriels |
FOIRE AUX QUESTIONS - PD3224 IFM
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice PD3224 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PD3224 de la marque IFM.
MODE D'EMPLOI PD3224 IFM

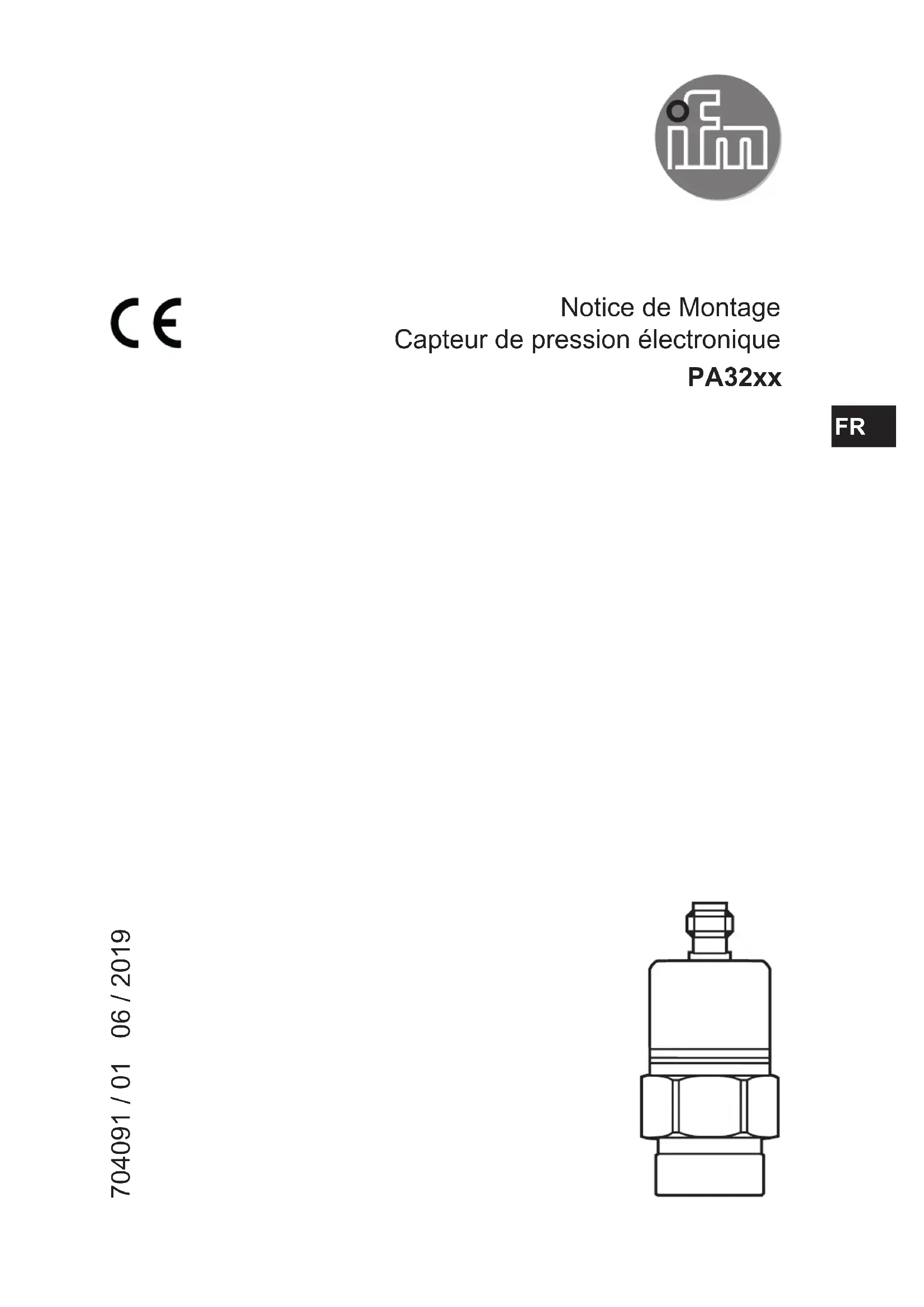

Notice de Montage Capteur de pression électronique PA32xx 704091 / 01 06 / 2019 FR2 1 Symboles utilisés ► Action à réaliser Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. Information Remarque supplémentaire. Contenu 1 Symboles utilisés .................................................................................................2 2 Consignes de sécurité .........................................................................................3 3 Fonctionnement et caractéristiques .....................................................................4
2 Consignes de sécurité
- L‘appareil qui est décrit ici constitue un composant à intégrer dans un système. - La sécurité du système est sous la responsabilité de l‘installateur du système. - L‘installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l‘opérateur et à l‘utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l‘opérateur et à l‘utilisateur et, le cas échéant, à tout personnel de service autorisé par l‘installateur du système.
- Lire ce document avant la mise en service du produit et le garder pendant le temps d‘utilisation du produit.
- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d‘utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
- Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n‘assume aucune responsabilité ni garantie pour les conséquences d‘une mauvaise utilisation ou de modifications apportées au produit par l‘utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l‘entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l‘installation.
- Assurer une protection efficace des appareils et des câbles contre l‘endommagement.4 3 Fonctionnement et caractéristiques Le capteur de pression détecte la pression du circuit et la convertit en un signal de sortie analogique.
- Type de pression: pression relative No de commande Etendue de mesure Surpression admissible Pression d’éclatement bar PSI bar PSI bar PSI PA3220 0...400 0...5 800 600 8 700 1 000 14 500 PA3221 0...250 0...3 625 400 5 800 850 12 300 PA3222 0...100 0...1 450 300 4 350 650 9 400 PA3223 0...25 0...363 150 2 175 350 5 075 PA3224 0...10 0...145 75 1 087 150 2 175 PA3226 0..2,5 0...36,3 20 290 50 725 PA3227 0...1 0...14,5 10 145 30 450 PA3228 0...0,25 0...3,63 6 84 30 450 MPa = bar ÷ 10 / kPa = bar × 100 Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée. La pression d’éclatement indiquée ne doit pas être dépassée. Même si la pression d’éclatement n’est dépassée que brièvement, l’appareil peut être détruit. ATTENTION : Danger de blessures ! Emploi dans des gaz à des pressions > 25 bar seulement après consultation du fabricant ifm. Les appareils à haute pression (400 bar) sont fournis avec un dispositif d‘amortissement intégré pour éviter tout risque de blessures en cas d‘éclatement causé par une dépassement de la pression d’éclatement. En cas de démontage du dispositif d‘amortissement le dispositif peut devenir inutilisable. En cas de question veuillez contacter les spécialistes de vente d‘ifm electronic.5
4 Montage Avant de monter / démonter le capteur, s‘assurer que la pression n‘est pas appliquée au circuit. ► Insérer l‘appareil dans un raccord process ¼“ NPT. ► Serrer fermement. 5 Raccordement électrique L‘appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l‘installation de matériel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP. ► Mettre l’installation hors tension. ► Raccorder l’appareil comme suit :
Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir), n.c. = non raccordée. Plus d‘informations à www.ifm.com
