Caractéristiques techniques	Capteur de pression, plage de mesure de 0 à 10 bar, sortie analogique 4-20 mA
Utilisation	Conçu pour la mesure de pression dans des applications industrielles
Maintenance et réparation	Vérifier régulièrement l'étanchéité et nettoyer le capteur si nécessaire
Sécurité	Respecter les normes de sécurité en vigueur lors de l'installation et de l'utilisation
Informations générales	Compatible avec divers fluides, vérifier la compatibilité avant installation

FOIRE AUX QUESTIONS - PI1693 IFM

Comment installer le capteur IFM PI1693 ?

Pour installer le capteur IFM PI1693, suivez les étapes suivantes : 1. Assurez-vous que l'alimentation est coupée. 2. Fixez le capteur à l'endroit souhaité en utilisant les vis fournies. 3. Connectez les fils selon le schéma de câblage dans le manuel. 4. Rétablissez l'alimentation et testez le capteur.

Quels sont les paramètres de sortie du capteur IFM PI1693 ?

Le capteur IFM PI1693 offre plusieurs paramètres de sortie, notamment des signaux analogiques et numériques. Consultez le manuel pour obtenir des informations spécifiques sur les types de sortie disponibles et leur configuration.

Comment calibrer le capteur IFM PI1693 ?

Pour calibrer le capteur IFM PI1693, accédez au mode de calibration en suivant les instructions du manuel. Cela implique généralement de placer le capteur dans une condition de référence et de suivre les étapes pour ajuster les valeurs de sortie.

Que faire si le capteur IFM PI1693 ne fonctionne pas ?

Si le capteur IFM PI1693 ne fonctionne pas, vérifiez d'abord les connexions électriques et assurez-vous qu'il est correctement alimenté. Testez également les paramètres de configuration. Si le problème persiste, consultez le manuel pour des étapes de dépannage supplémentaires.

Quelle est la plage de fonctionnement du capteur IFM PI1693 ?

Le capteur IFM PI1693 fonctionne dans une plage de température de -25 °C à +70 °C. Assurez-vous que les conditions d'utilisation respectent ces limites pour garantir un fonctionnement optimal.

Le capteur IFM PI1693 est-il étanche ?

Oui, le capteur IFM PI1693 a un indice de protection IP67, ce qui signifie qu'il est résistant à la poussière et à l'eau. Il peut être utilisé dans des environnements humides, mais évitez de l'exposer à une immersion prolongée.

Comment vérifier le bon fonctionnement du capteur IFM PI1693 ?

Pour vérifier le bon fonctionnement du capteur IFM PI1693, utilisez un multimètre pour mesurer la sortie du capteur en fonction des conditions d'entrée. Comparez les valeurs mesurées avec les valeurs attendues selon les spécifications du produit.

Où puis-je trouver le manuel d'utilisation du capteur IFM PI1693 ?

Le manuel d'utilisation du capteur IFM PI1693 est disponible sur le site web du fabricant IFM. Vous pouvez le télécharger au format PDF dans la section 'Support' ou 'Documentation' de leur site.

MODE D'EMPLOI PI1693 IFM

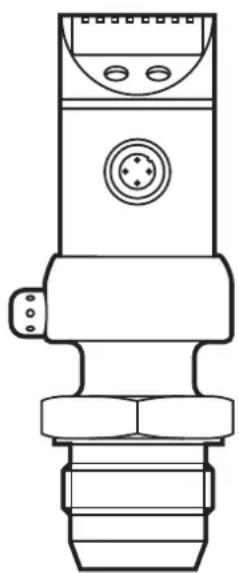

Capeur de pression électronique

efectorsoo

PI16xx

FR

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

3.1 Applications 4

4 Fonction 4

4.1 Traitement du signaux mesures 4
4.2 Contrôle de pression / fonction analogue 4

5 Montage 6
6 Raccordement electrique 8
7 Elements de service et d'indication 9
8 Menu 10

8.1 Structure du menu 10
8.2 Explication du menu 11

9 Paramétrage 12

9.1 Paramétrage en général 12
9.2 Configuration de l'affichage (optionnel) 14
9.3 Réglage des signaux de sortie 14

9.3.1 Réglage de la fonction de sortie 14
9.3.2 Mise à l'échelle de la valeur analogue 15

9.4 Reglages utiliser (optionnel) 16

9.4.1 Calibrage du point zéro 16
9.4.2 Réglage d'amortissement pour le signal analogique 16

9.5 Fonctions de service 16

9.5.1 Lire les valeurs min. et max. pour la pression 16
9.5.2 Restaurer les parametes aux réglages d'usine 16

10 Fonctionnement 17

10.1 Lecture des valeurs paramétrées 17
10.2 Indication de defaults 17
10.3 Nettoyage du couvercle du système de filtrage 17

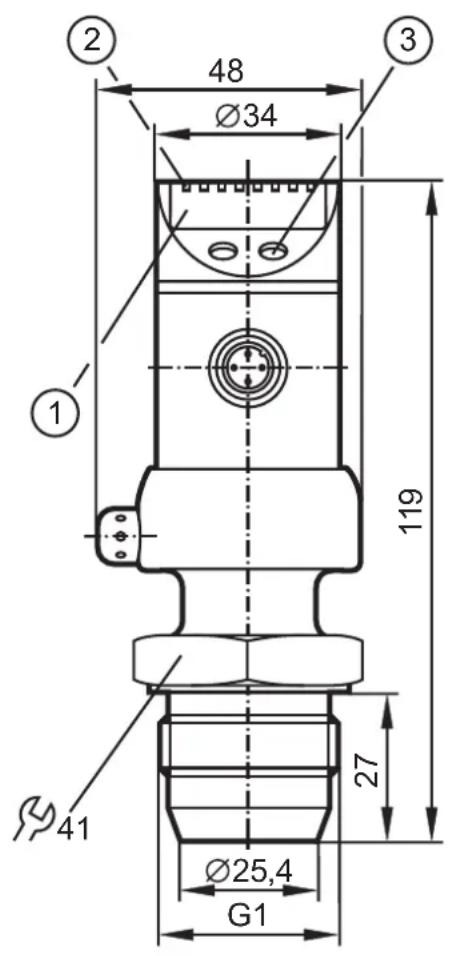

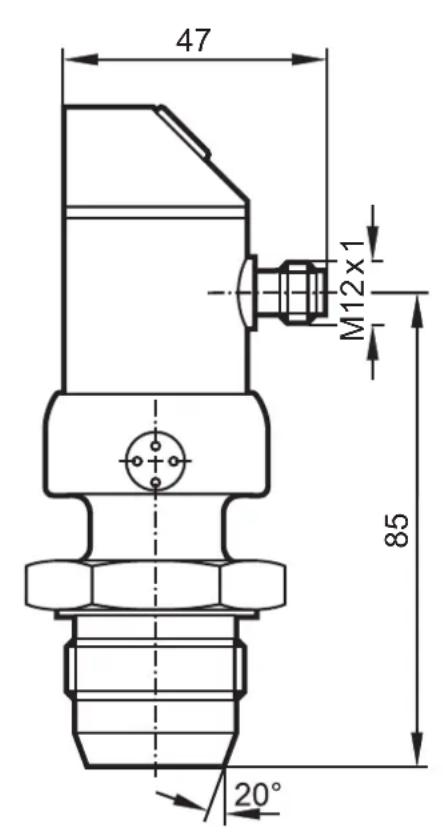

11 Dimensions 18

12Données techniques 18
12.1 Plages de réglage 20
13 Reglages usine 21

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lore ce document. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Pour toutes les applications veuilles zérifier la compatibilité des matières du produit ( chapitre 12 Données techniques) avec les fluides sous pression à mesurer.

FR

3 Fonctionnement et caractéristiques

L'appareil surveille la pression du système des installations.

3.1 Applications

Type de pression : pression relative.

No de commande	Etendue de mesure		Surpression admissible		Pression d'éclatement
	bar PSI bar PSI bar PSI
PI1693 -1..	25 -14,4...362,7	100 1 450 350	5 070
PI1694 -1..	10 -14,5...145 5	0 725 150 2 175
PI1695 -1..	4 -14,5...58	30 435 100	1 450
PI1696	-0,124...2,5	-1,8...36,24	20	290	50	725
	mbar	PSI bar PSI bar PSI
PI1689	5...100	-0,073...1,45	4	58	30	435
PI1697	-50...1 000	-0,73...14,5	10	145	30	435
PI1698	-12,4...250	-0,18...3,62	10	145	30	435
PI1699	-1 000...1 000	-14,5...14,5	10	145	30	435

MPa = bar ÷ 10 / kPa = bar × 100

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée.

La pression d'éclatement indiquée ne doit pas être dépassée.

Meme si la pression d'éclatement n'est dépasse que brievement, l'appareil peut être détruit. ATTENTION: Danger de blessures!

4 Fonction

4.1 Traitement du signaux mesurés

L'appareil affiche la pression du circuit actuelle.
Il génére 1 signal de sortie selon le paramétrage.

4.2 Contrôle de pression / fonction analogue

La signal analogue peut être régée:.

• A l'aide du [OU2] on détermine si la plage de mesure régée est affichée pour 4...20 mA ([OU2] = [I]) ou 20...4 mA ([OU2] = [InEG]).

La mise à l'échelle peut être réglée par la fonction teach ou par la saisie de valeurs pour les paramètres ASP et AEP.

• Avec l'apprentissage (tASP) ou la saisie (ASP) de la valeur minimum de la sortie analogue, on détermine la valeur mesurée pour laquelle le signal de sortie est de 4 mA (20 mA avec [InEG]).
• Avec l'apprentissage (tAEP) ou la saisie (AEP) de la valeur maximum de la sortie analogique, on détermine la valeur mesurée pour laquelle le signal de sortie est de 20 mA (4 mA avec [InEG]).

Ecart minimum entre ASP et AEP = 25% de la valeur finale de l'etendue de mesure.

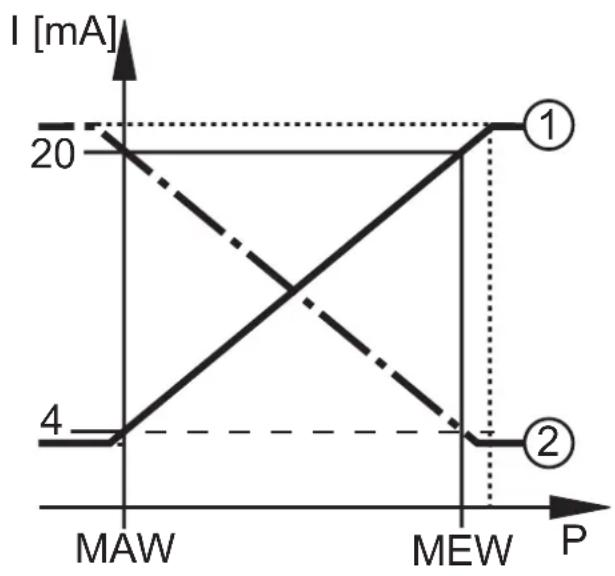

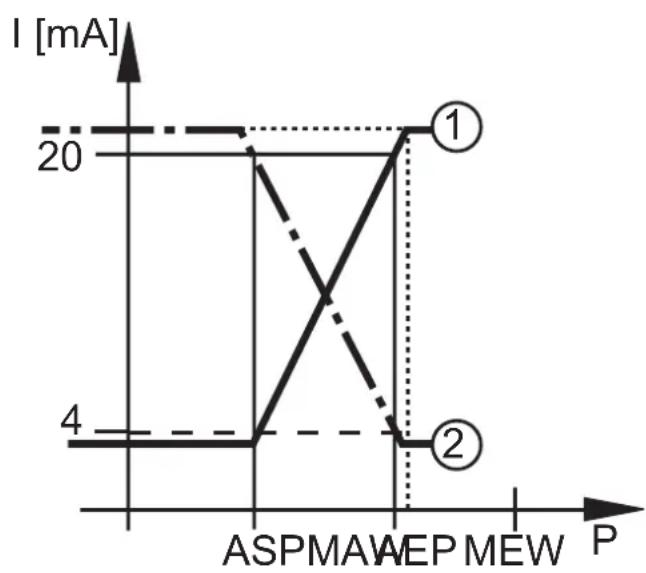

Réglages usine Etendue de mesure mise à l'échelle

P = pression du système, MAW = valeur initiale de l'etendue de mesure; MEW = valeur finale de l'etendue de mesure

①: [OU2] = [I]; ②: [OU2] = [InEG]

Dans l'etendue de mesure régée le signal de sortie est entre 4 et 20 mA ([OU2] = [I]) ou entre 20 et 4 mA ([OU2] = [InEG]).

Il est également signalé :

• Pression du système au-dessus de l'etendue de mesure :
• signal de sortie >20mA si [OU2] = [I].
• signal de sortie 4 jusqu'à 3,8 mA si [OU2] = [InEG].
• Pression du système en dessous de l'etendue de mesure :
• signal de sortie 4 jusqu'à 3,8 mA si [OU2] = [I].
• signal de sortie >20 mA si [OU2] = [InEG].

5 Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Attention : L'affichage « 0% » ne peut pas dire que le circuit n'est pas sous pression.

Une installation horizontale est recommandee en cas de haute temperatures du fluide.

Graisser légèrement le filetage du capteur avec une pâté lubrifiante qui est appropriée et homologué pour l'application.
Visser le capteur dans un raccord process G 1.
Serrez le capteur.
Couple de serrage maxi 20 Nm.

L'appareil est adaptable à différents types de raccords process. Adaptateurs G 1 à commander séparément comme accessoires.

Montage

Graisser légèrement les surfaces de contact entre le capteur et l'adaptateur avec une pâté lubrifiante qui est appropriée et homologué pour l'application.

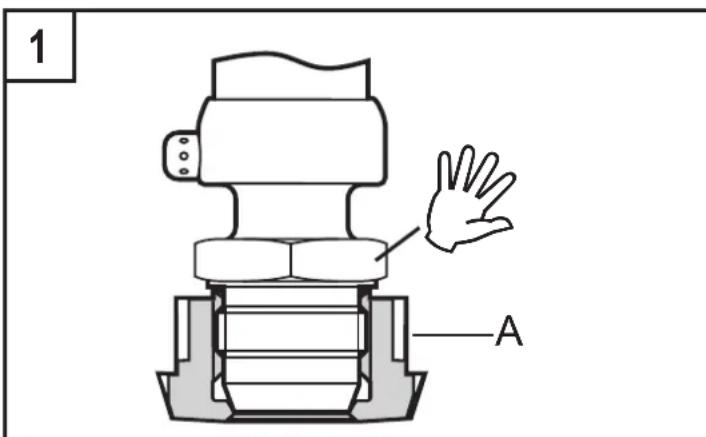

Visser l'appareil dans l'adaptateur (A) à la main (fig. 1). Eviter des influences mécaniques sur les zones d'étanchéité.

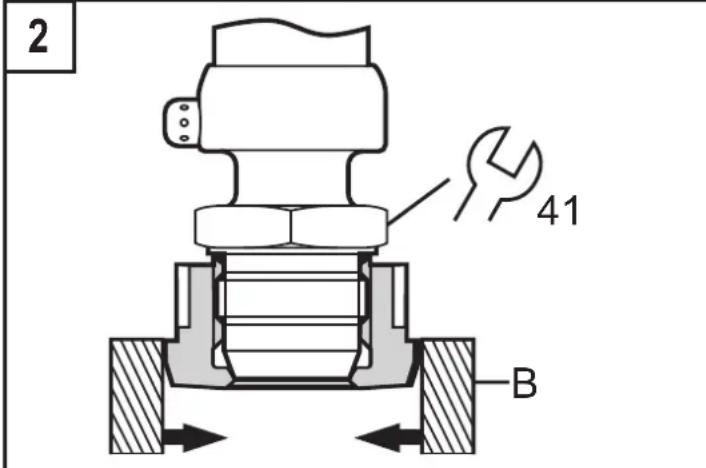

Serrer le capteur et l'adaptateur dans un dispositif de serrage (B) (fig. 2). Ne serrer le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme.
Serrer l'appareil. Couple de serrage maxi : 20 Nm.

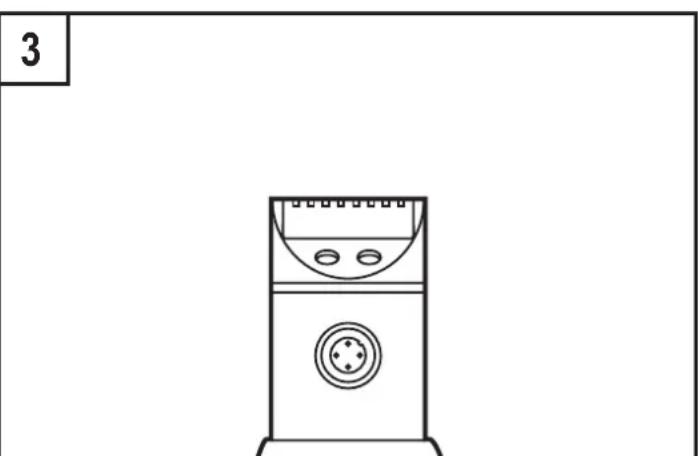

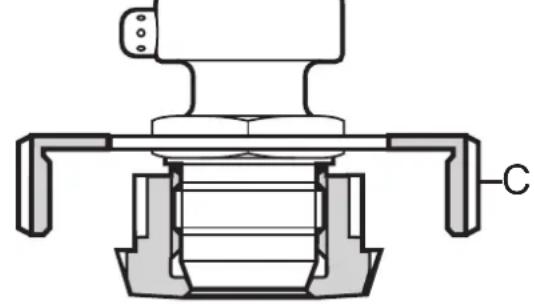

Fixer l'appareil et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (C); (fig 3).

ATTENTION: Une garantie pour un effet d'étanchéité stable à long terme du joint métallique est seulement assumée pour l'appareil monté une seule fois.

Raccords à souder

Souder l'adaptateur avant de monter l'appareil. Procedeur selon les instructions fournies avec l'adaptateur.

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Broche 1 Ub+
Broche 3 Ub-
Broche 4 (P) communication par interface EPS / FDT
Broche 2 (OUT2) sortie analogue surveillance de pression

Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

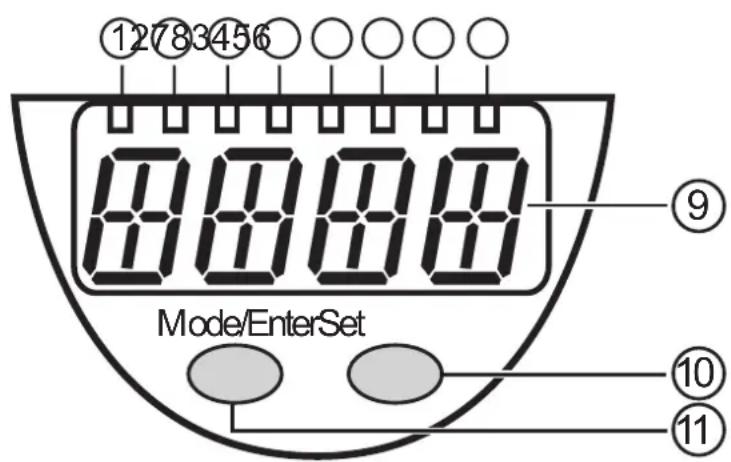

7 Éléments de service et d'indication

1 - 8: LEDs d'indication

- LED 1 à LED 6 = pression du système en unité de mesure indiquée sur l'étiquette. Pour des apparèils avec 4 unités de mesure régables les LED 5 et 6 ne sont pas utilisées.- LED 7 : non utilisée.- LED 8 : non utilisée.

9: Affichage à 4 digits

- Affichage de la pression du système.- Affichage des paramètres et valeurs des paramètres.

10: Bouton de réglage “ Set “

- Réglage des valeurs de paramètres (en appuyant sur le bouton-poussoir et le maintainir appuyé ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton de réglage “ Mode /Enter “

- Sélection des paramètres et confirmation des valeurs de paramètres.

8 Menu

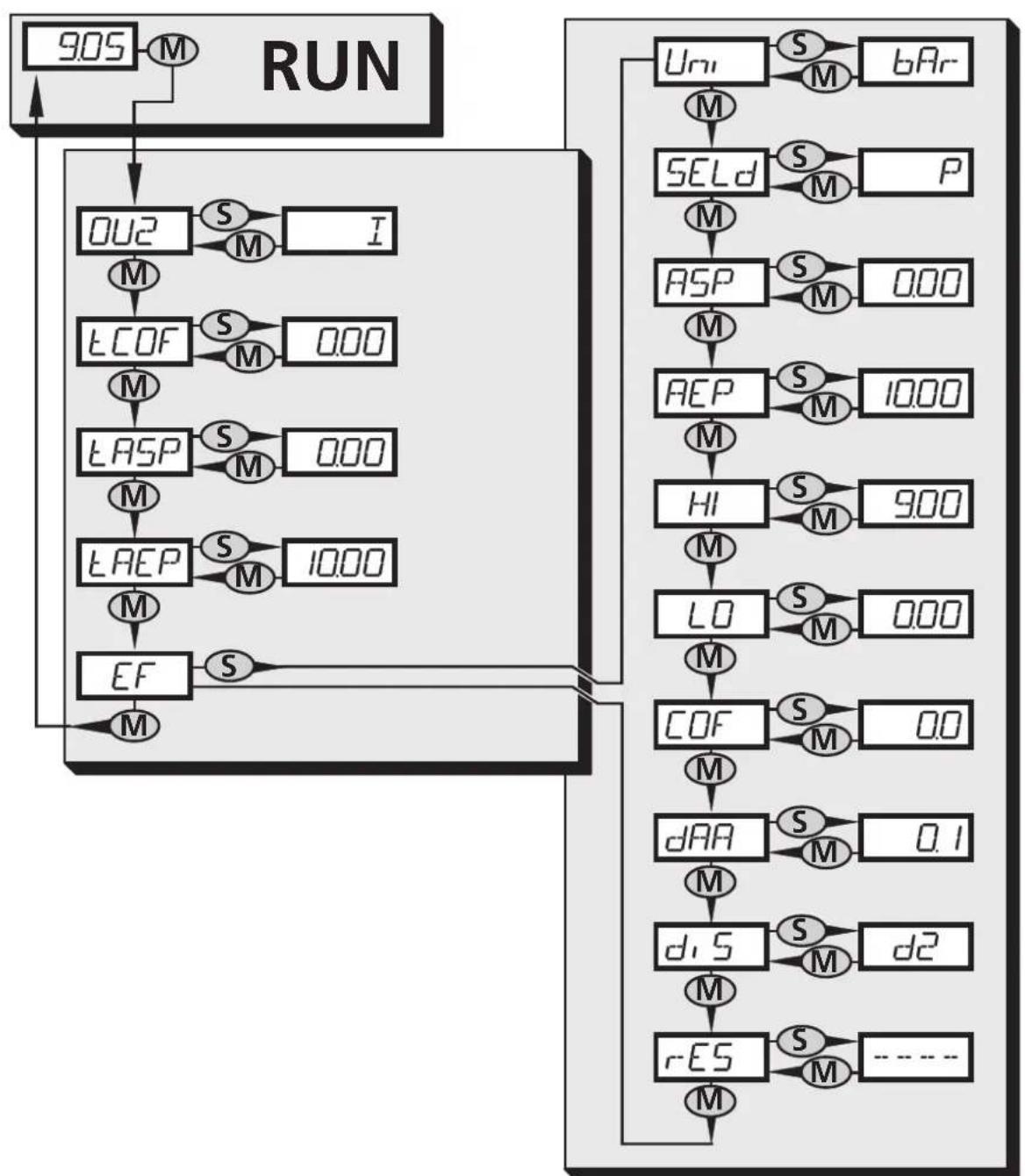

8.1 Structure du menu

8.2 Explication du menu

OU2 Fonction	de sortie pour OUT2 : • Signal analogique pour la pression actuelle du système : 4...20 mA [I] ou 20...4 mA [InEG].
tCOF Appren-tissage du calibrage du point zéro.
tASP Appren-tissage de la valeur minimum de la sortie analogue : valeur mesu-rée à laquelle 4 mA sont fournis (20 mA si [OU2] = [InEG]).
tAEP Appren-tissage de la valeur maximum de la sortie analogue : valeur mesu-rée à laquelle 20 mA sont fournis (4 mA si [OU2] = [InEG]).
EF Fonctions étendues / accès au niveau de menu 2.
Uni	Unité de mesure standard pour la pression du système.
SELd	Mode d'affichage: • pressure en l'unité régée en [Uni]. • valeur pourcentage (pression en % de l'échelle régée pour la sortie analogue).
ASP	Valeur minimum de la sortie analogue : valeur mesurée à laquelle 4 mA sont fournis (20 mA si [OU2] = [InEG]).
AEP	Valeur maximum de la sortie analogue : valeur mesurée à laquelle 20 mA sont fournis (4 mA si [OU2] = [InEG]).
HI	Mémoire valeur maximum pour la pression du système.
LO	Mémoire valeur minimum pour la pression du système.
COF	Calibrage du point zéro.
dAA	Amortissement pour la sortie analogue (OUT2).
diS	Fréquence de rafraîchissement et orientation de l'affichage.
rES	Restaurer les réglages usine.

9 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage en général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaïte soit affché.	ASP
2	Régler la valeur du paramètre • Appuyer sur [Set] et le maintainir appuyé. • La valeur de réglage actuelle clignote pendant 5 s. •Après 5 s: la valeur de réglage est modifiée soit en pas à pas en appuyant plusieurs fois sur [Set], soit en le maintainant appuyé.	100 ↓20
	Les valeurs numériques augmentent de manière continue. Pour réduire la valeur, laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur réglée • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur de réglage est mémorisée.	ASP
Réglage d'autres paramètres • Reconcencer par étape 1.
Terminer le paramétrage • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s. • L'appareil se remet en mode de fonctionnement.

• Changement du niveau de menu 1 au niveau de menu 2 :

Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit indiqué.	EF
Appuyer brièvement sur [Set]. > Le premier paramètre du sousmenu est indiqué (ici : [Uni]). Si le niveau de menu 2 est protégé par un code d'accès, „ Cod1 „ clignote sur l'affichage. Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le numéro de code valable apparaisse. Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restric-tion d'accès.

• Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est indiqué	ModeEnterSet 10s Loc
Durant le fonctionnement : [Loc] est indiqué brièvement si l'on essaire de changer les valeurs des paramètres.
Pourdéverrouiller : • Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est indiqué..	ModeEnterSet 10s Loc

A la livraison : non verrouillé.

• Timeout:

Si lors du changement d'un paramètreaucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Configuration de l'affichage (optionnel)

► Sélectionner [Uni] et déterminer l'unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [InHO] (seulement PI1689, PI1696, PI1697, PI1698, PI1699), - [mWS] (seulement PI1696, PI1697, PI1699), - [mmWS] (seulement PI1689 et PI1698).	Uni
► Sélectionner [SELd] et déterminer le type d'affichage : - [P]: pression du système en l'unité régée en Uni. - [P%]: valeur pourcentage (pression en % de l'échelle régée pour la sortie analogue. Les valeurs suivantes s'appliquent : 0% = ASP; 100% = AEP). Attention : L'affichage « 0% » ne peut pas dire que le circuit n'est pas sous pression !	SELd
► Sélectionner [diS] et déterminer la fréquence de rafraîchissement et l'orientation de l'affichage. - [d1]: rafraîchissement de la valeur mesurée tous les 50 ms. - [d2]: rafraîchissement de la valeur mesurée tous les 200 ms. - [d3]: rafraîchissement de la valeur mesurée tous les 600 ms. - [rd1], [rd2], [rd3] : affichage comme d1, d2, d3 ; tourné de 180°. - [OFF] : L'affichage est désactifé en mode de fonctionnement. Si l'un des boutons est appuyé la valeur mesurée actuelle est affichée pendant 15s. Si le bouton Mode/Enter est appuyé encore une fois, le mode Display est activé. Les LED indiquant l'état de commutation restent actives même si l'affichage est désactifé.	di 5

9.3 Réglage des signaux de sortie

9.3.1 Réglage de la fonction de sortie

• Sélectionner [OU2] et régler la fonction analogue: - [I] = signal 4...20 mA proportionnel à la pression, - [InEG] = signal 20...4 mA proportionnel à la pression.

OU2

9.3.2 Mise à l'échelle de la valeur analogue

Régler la pression minimale désirée dans le circuit. Appuyer sur [Mode/Enter] jusqu'à ce que [tASP] soit affché. Appuyer sur [Set] et le maintainir appuyé. > La valeur de réglage actuelle clignote. Lâcher [Set] quant l'affichage ne clignote plus. > La nouvelle valeur de réglage est affichée. Appuyer brièvement sur [Mode/Enter]. > La pression actuelle du circuit est définie comme valeur initiale pour le signal analogique.	EASP
Régler la pression maximale désirée dans le circuit. Appuyer sur [Mode/Enter] jusqu'à ce que [tAEP] soit affché. Appuyer sur [Set] et le maintainir appuyé. > La valeur de réglage actuelle clignote. Lâcher [Set] quant l'affichage ne clignote plus. > La nouvelle valeur de réglage est affichée. Appuyer brièvement sur [Mode/Enter]. > La pression actuelle du circuit est définie comme valeur finale pour le signal analogique.	EAEP
Les valeurs ASP / AEP ne peuvent être envisagnées que dans des limites définies (→ 12.1 plages de réglage). Si l'apprentissage est effectué avec une valeur de pression invalide, UL ou OL est affché. ÀpRES confirmation par [Mode/Enter] [Err] clignote, la valeur ASP / la valeur AEP n'est pas changée.
Comme alternative: • Sélectionner [ASP] et déterminer la valeur mesurée à laquelle 4 mA sont fournis (20 mA si [OU2] = [InEG]). • Sélectionner [AEP] et déterminer la valeur mesurée à laquelle 20 mA sont fournis (4 mA si [OU2] = [InEG]). Différence minimale entre ASP et AEP = 25 % de la valeur maxi de l'échelle (turn down 1:4).	ASPAEP

9.4 Réglages utiliser (optionnel)

9.4.1 Calibrage du point zéro

► Sélectionner [COF] et déterminer une valeur entre -5 % et 5 % de la valeur maxi de l'échelle. La valeur mesurée interne “ 0 “ est décalée de cette valeur.

COF

Comme alternative : Adaptation automatique de l'offset (plage de réglage 0 bar ±5%); par ex. en cas de différence du niveau du point zéro entre le lieu de montage du capteur et le lieu pour les mesures de niveau; voir aussi COF.► S'assurer que la pression n'est pas appliquée au circuit.► Appuyer sur [Mode/Enter] jusqu'à ce que [tCOF] soit affché.► Appuyer sur [Set] et le maintainir appuyé.> La valeur offset actuelle (en %) clignote brièvement.> La pression actuelle du circuit est affichée.► Lâcher [Set].► Appuyer brièvement sur [Mode/Enter] (pour confirmer la nouvelle valeur offset).

tCOF

9.4.2 Réglage d'amortissement pour le signal analogique

► Sélectionner [dAA] et saisir une valeur entre 0,1 ... 100,0 s ; (à 0,00 [dAA] n'est pas actif). Valeur dAA = temps de réponse entre le changement de la pression et le changement du signal analogique en secondes.

dAA

9.5 Fonctions de service

9.5.1 Lire les valeurs min. et max. pour la pression

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire : ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit indiqué. ► Appuyer brièvement sur [Mode/Enter].

HI LO

9.5.2 Restaurer les paramètres aux réglages d'usine

► Sélectionner [rES], puis appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit indiqué. ► Appuyer brièvement sur [Mode/Enter]. Il est utile que vous notice vos régles avant d'exécuter la fonction (→ 13 Régles usine).

r-ES

10 Fonctionnement

Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régles.

Affichages en fonctionnement 7 Elements de service et d'indication.

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.
Appuyer brievement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Àpres 15 s supplémentaires, l'appareil se remet en mode Run.

10.2 Indication de defaults

[OL] Suppression (au-dessus de l'étendue de mesure du capteur).

[UL] Souspression (au-dessous de l'étendue de mesure du capteur).

[Err] Clignotant: défaut interne, saisie non valable (indiqués même si l'affichage est désactivé).

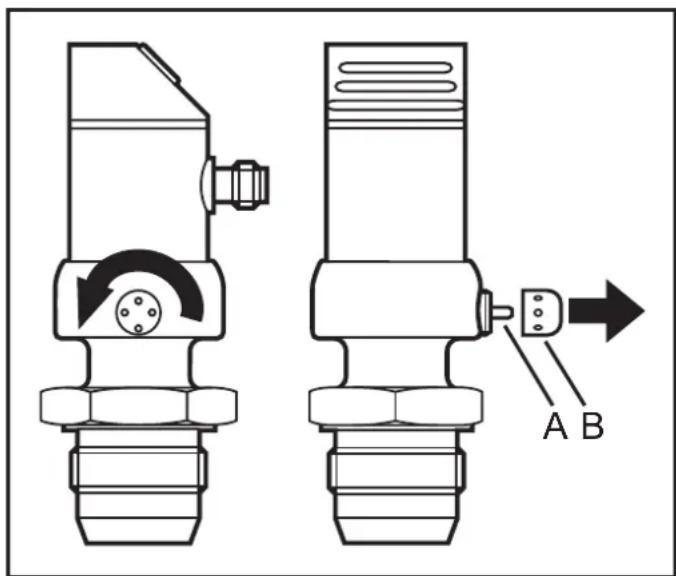

10.3 Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produit des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l'exactitude de mesure faiblement), vous pouvez le nettoyer.

Dévisser le couvercle du filtré (B) (utiliser une pince avec des becs couverts de plastique).
Nettoyer le couvercle soigneusement.

L'event (A) ne devrait etre nettoyé que par un personnel qualifié et avec grand soin.

Des résidus eventuels du fluide ne doivent pas etre comprimes et presses dans I'event. Cela pourrait boucher le systeme de filtrage et reduire l'exactitude de mesure du capteur.

Visser le couvercle de filtrage de nouveau.

11 Dimensions

Dimensions en mm
1: visualisation digitale
2: LEDs
3: bouton pousoir

12 Données techniques

Tension d'alimentation [V] 20...32 DC

Courant de sortie [mA]. 250

Protection inversion de polarité / protection surcharges, chien de garde intégré

Retard à la disponibilité [s] 0,5

Sortie analogue. 4..20 mA / 20..4 mA

Charge maxi sortie de courant [Ω] 300

Courant de démarrage max. 60 mA (30 ms)

Temps de réponse de la sortie analogue pour un pic [ms] 40

Exactitude / dérivés (en % de la plage)1)
	PI169x P	1689
Exactitude type (linéarité, incl. hystérésis et répétabilité)2) < ± 0,2	< ± 0,5
Linéarité < ± 0,15 < ± 0,15
Hystérésis < ± 0,15 < ± 0,15
Répétabilité (avec des fluctuations de température < 10 K) < ± 0,1	< ± 0,1
Stabilité à long terme (en % de la plage par an) < ± 0,1 < ± 0,1
Coefficient de température (TK) dans la plage de température compensée 0 ... 70 °C (en % de la plage par 10 K)
	PI169x P	1689
meilleur CT du point de zéro < ± 0,05 < ± 0,1
meilleur CT de la plage < ± 0,15 < ± 0,2
Matières en contact avec le fluide inox 316L / 1.4435 ; état de surface : Ra 0,4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE Matières du boîtier inox 316L / 1.4404; PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE Protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Résistance d'isolement [MΩ] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tenue aux chocs [g] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tenue aux vibrations [g] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tenueaux vibrations [g] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tenueaux vibrations [g] . . . . . . . . . Tenueaux vibrations [g] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tenueaux vibrations [g] . . . . . . . . . . . . . . . . . . . . Tenueaux vibrations [g] . . . . . . . . . Tenueaux vibrations [g] . . . . . . . . . Tenueaux vibrations [g] . . . . . . . . . Tenueaux vibrations [g] . . . . . . . . Tenueaux vibrations [g] . . . . . . . . Tenueaux vibrations [g] . . . . . . . . Tenueaux vibrations [g] . . . . . . . . Tenueaux vibrations [g] . . . . . . . Tenueaux vibrations [g] . . . . . . . Tenueaux vibrations [g] . . . . . . . Tenueaux vibrations [g] . . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenue aux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . . Tenueaux vibrations [g] . . . . . Tenueaux vibrations [g] . . . . . Tenueaux vibrations [g] . . . . . Tenueaux vibrations [g] . . . . . Tenueaux vibrations [g] . . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenue aux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . TenueAuxions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g]	1689
Meilleur CT du point de zéro < ± 0,05 < ± 0,1
meilleur CT de la plage < ± 0,15 < ± 0,2
Matières en contact avec le fluide inox 316L / 1.4435 ; état de surface : Ra 0,4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE Matières du boîtier inox 316L / 1.4404; PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE Protection . . . . . . . . . . . . . . . . .. Résistance d'isolement [MΩ] . . . . . . Tenue aux chocs [g] . . . . . . Tenue aux vibrations [g] . . . . . Tenueaux vibrations [g] . . . . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations [g] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . Tenueaux vibrations[ ] . tenueaux dimensions [g] . tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g] tenueaux Dimensions [g]	1689
Meilleur CT du point de zéro < ± 0,05 < ± 0,1
meilleur CT de la plage de zéro < ± 0,15 < ± 0,2
Matières en contact avec le fluide inox 316L / 1.4435 ; état de surface : Ra 0,4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE Matières du boîtier inox 316L / 1.14404; PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE Protection . . . . . . Tenue aux chocs [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g]	1689
Meilleur CT du point de zéro < ± 0,05 < ± 0,1
meilleur CT du point de zéro < ± 0,15 < ± 0,2
Matières en contact avec le fluide inox 316L / 1.4435 ; état de surface : Ra 0,4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE Matières du boîtier inox 316L /1.4404; PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE Protection . . . . . . Tenue aux chocs [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] Tenueaux Dimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g] TenueauxDimensions [g]	1689
Meilleur CT du point de zéro < ± 0,05 < ± 0,1
meilleur CT du point de zéro < ± 0,15 < ± 0,2
Matières en contact avec le fluide inox 316L / 1.4435 ; état de surface : Ra 0.4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE Matières du boîtier inox 316L / 1.4435 ; état de surface : Ra 0.4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE Matières du boîtier inox 316L / 1.4404; PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE Protection . . . . . . Tenue aux chocs [g] . Tenueaux dimensions [g] . Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] Tenueaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [g] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUE aux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenUEaux dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensions [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimension ss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionss [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimensionSS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension Ss [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension Ss [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUXimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUXimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension Ss [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAux dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAUX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAix dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAIX dimension SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaion SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon SS [ g ] TenIEAAXiaon Ss [ g ] TenIEAAXiaon Ss [ g ] TenIEAAXiaon Ss [ g ] TenIEAAXiaon Ss [ g ] TenIEAAXiaon Ss [ g ] TenIEAAXiaon Ss [ g ] TenIEAAXiaon Ss [ g ] TenIEAAXiaon Ss [ g ] TenIEAAXiaon Ss [ g ]

1) Toutes les indications se referent à un turn down de 1:1
2) Réglage des valeurs limites selon DIN 16086

12.1 Plages de réglage

		ASP AEP				\( \Delta P \)
		min max min max
PI1689	mbar 5,0 75,0 20,0 100	0 0,1
	kPa -0,50 7,50 2,00 10	00 0,01
	inH2O	-2,00 30,12	8,04 40,16 0,04
	mmWS	-51 765 204 1020 1
PI1693	bar -1,00 18,74 5,24 25,00 0,02
	PSI -14,4 271,8 76,2 36	62,7 0,3
	MPa	-0,100	1,874	0,524	2,500	0,002
PI1694	bar -1,00 7,50 1,50 10	00 0,01
	PSI -14,5 108,7 21,8 14	45,0 0,1
	MPa	-0,100	0,750	0,150	1,000	0,001
PI1695	bar	-1,000	3,000	0,000	4,000	0,005
	PSI -14,50	48,50 0,00 58,00 0,05
	kPa	-100,0	300,0 0,0 400,0 0,5
PI1696	bar	-0,124	1,880	0,500	2,500	0,002
	PSI -180 27,27 7,26 36	6,27 0,03
	kPa -12,4 188,0 50,0 25	50,0 0,2
	inH2O	-50 755 201 1004 1
	mWS	-1,26 19,17	5,10 25,49 0,01
PI1697	mbar -50 750 200 1000	1
	PSI -0,73 10,88 2,90 14	50 0,01
	kPa	-5,0	75,0 20,0	00,0 0,1
	inH2O	-20,0 301,2	80,4 401,6 0,4
	mWS	-0,51 7,65	2,04 10,20 0,01
PI1698	mbar	-12,4 187,4	50,0 250,0 0,2
	kPa -1,24 18,74 5,00 25	0,0,02
	inH2O	-5,0	75,3 20,1	00,4 0,1
	mmWS	-126 1912	510 2250 2

P = en pas de

		ASP AEP				ΔP
		min max min max
PI1699	mbar -	1000 500 -500 1000 1
	PSI -	4,50 7,25 -7,25	14,50 0,05
	kPa -	100,0 50,0 -50,0	100,0 0,1
	inH2O	-401 201 -201 401 1
	mWS	-10,20 5,10	-5,10 10,20 0,01

P = en pas de

13 Réglages usine

	Réglages usine Réglage utiliser
OU2 I
ASP / tASP 0% VEM*
AEP / tAEP 100% VEM*
COF / tCOF	0,0
dAA	0,1
Uni	bAr / mbAr
SELd	P
dis	d2

• = la valeur en pourcentage indiquée de la valeur maxi de l'etendue de mesure (VEM) réglée en bar / mbar du capteur correspondant

Plus d'informations à www.ifm.com
