Type de produit	Capteur capacitif de niveau
Marque	IFM
Modèle	KG5068
Tension d'alimentation	10 - 36 V DC (alimentation isolée galvaniquement avec fusible UL max. 2,5 A)
Sortie	Programmable NO/NF, commutation positive ou négative (auto-détection pour type FAKG)
Courant de consommation (3 fils)	Environ 20 mA
Courant de sortie max.	200 mA
Distance de commutation typique	10 mm (selon le matériau et le montage)
Hystérésis	Différence entre point d'enclenchement et de déclenchement (non spécifiée)
Matériau du boîtier	Acier inoxydable (probable)
Indice de protection	IP67
Température de fonctionnement	-25 °C à +80 °C
Dimensions	Filetage M18, longueur approx. 70 mm
Poids	Environ 80 g
Raccordement électrique	3 fils DC, schémas de branchement dans la notice
Affichage	LED jaune (couronne) : allumée = sortie passante
Protection	Protection contre les surcharges et courts-circuits (pulsée)
Montage	Encastré ou non encastré, respecter les zones de dégagement
Réglages	Par boutons-poussoirs OUT ON et OUT OFF : réglage vide, réglage plein, ajustements
Verrouillage	Électronique : appui simultané sur OUT ON et OUT OFF ≥ 10 s
Entretien	Aucun entretien nécessaire, garder la face active propre
Réparabilité	Non réparable, elimination écologique selon réglementations nationales

FOIRE AUX QUESTIONS - KG5068 IFM

Comment installer le capteur KG5068 dans une cuve ?

Montez le capteur selon l'illustration de la notice : soit sans contact avec le fluide (uniquement pour cuves non métalliques), soit en contact direct avec le fluide. Pour les liquides, utilisez un adaptateur de montage (réf. E43900). Respectez les distances minimales entre plusieurs détecteurs.

Comment effectuer le réglage vide du capteur ?

Le réglage vide supprime l'effet de la paroi de la cuve. Pour le mode NO (sortie fermée si cuve pleine), appuyez sur [OUT OFF] pendant 2 à 6 s. La LED clignote puis s'éteint. Pour le mode NF (sortie ouverte si cuve pleine), appuyez sur [OUT ON] pendant 2 à 6 s.

Comment ajuster le réglage plein pour des fluides aqueux ?

Remplissez la cuve jusqu'à couvrir la face active. En mode NO, la LED s'allume ; en mode NF, elle s'éteint. Appuyez sur [OUT ON] (mode NO) ou [OUT OFF] (mode NF) pendant au moins 6 s jusqu'à ce que la LED clignote rapidement, puis relâchez.

Comment verrouiller le capteur pour éviter des réglages involontaires ?

Appuyez simultanément sur [OUT ON] et [OUT OFF] pendant au moins 10 s. La LED jaune change brièvement d'état pour confirmer le verrouillage. Pour déverrouiller, répétez l'opération.

Que signifie la LED jaune ?

LED jaune allumée : la sortie de commutation est à l'état passant (objet détecté). LED jaune éteinte : la sortie est bloquée.

Quel type d'alimentation est nécessaire ?

L'appareil doit être alimenté par une source DC stabilisée, galvaniquement isolée, avec un fusible homologue UL de courant nominal max. 2,5 A au secondaire.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez selon le schéma de branchement : pour les modèles à commutation positive (FPKG), suivez le schéma correspondant. Les modèles FAKG détectent automatiquement le type de sortie (PNP ou NPN) à la mise sous tension.

Quelle est la zone de détection et comment l'optimiser ?

La zone active est l'espace libre devant la face active. Pour un montage encastré, respectez une zone de dégagement minimale pour éviter une perte de portée. Consultez les croquis de la notice pour les distances exactes.

Comment entretenir le capteur KG5068 ?

Aucun entretien spécial n'est requis. Veillez à ce que la face active et l'espace libre soient exempts de dépôts et de corps étrangers. Après un démontage ou un changement de fluide, un nouveau réglage peut être nécessaire.

Que faire si le capteur ne répond plus ou semble verrouillé ?

Tentez de déverrouiller en appuyant simultanément sur [OUT ON] et [OUT OFF] pendant ≥ 10 s. Si le capteur ne réagit toujours pas, vérifiez l'alimentation et les connexions. L'appareil n'est pas réparable ; en cas de défaut, remplacez-le et éliminez-le écologiquement.

MODE D'EMPLOI KG5068 IFM

Notice d'utilisation

Détecteurs capacitifs

efector150

KG (M18)

Contenu

1 Consignes de sécurité 3 2 Fonctionnement et caractéristiques 4 3 Montage 4 3.1 Remarques sur le montage encastré ou non encastré 4 3.2 Remarques sur le montage dans des cuves 5 4 Raccordement électrique 6 4.1 Schéma de branchement 6 5 Éléments de service et d'indication 7 6 Modes de fonctionnement 7 6.1 Réglages 7 7 Fonctionnement 9 8 Entretien, réparation et élimination 10 9 Homologations 10 10 Termes 10

Remarque préliminaire

Les éléments de service sont représentés comme suit : •

Une demande d'opération est indiquée par " ".

Exemple : Vérifier le bon fonctionnement de l'appareil.

• Un retour d'information correspondant à l'opération est indiqué par " > " :

Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

1 Consignes de sécurité

Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur.

L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doit être effectué que par du personnel qualifié et autorisé par le responsable de l'installation.

2 Fonctionnement et caractéristiques

Détecteur capacitif pour le contrôle de niveaux de liquides et de matières • en vrac sèches, de préférence de fluides conducteurs (par ex. solutions aqueuses).

Réglage automatique sur le fluide à détecter par boutons-poussoirs de programmation.

3.1 Remarques sur le montage encastré ou non encastré

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active

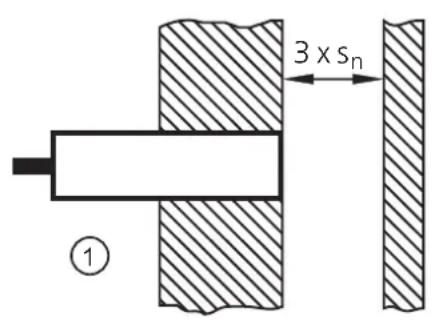

encastré1:

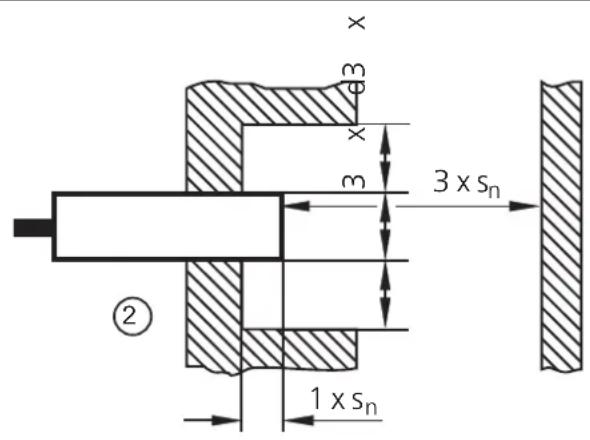

non encastré2:

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés

3.2 Remarques sur le montage dans des cuves

Monter l'appareil selon l'illustration : ▲

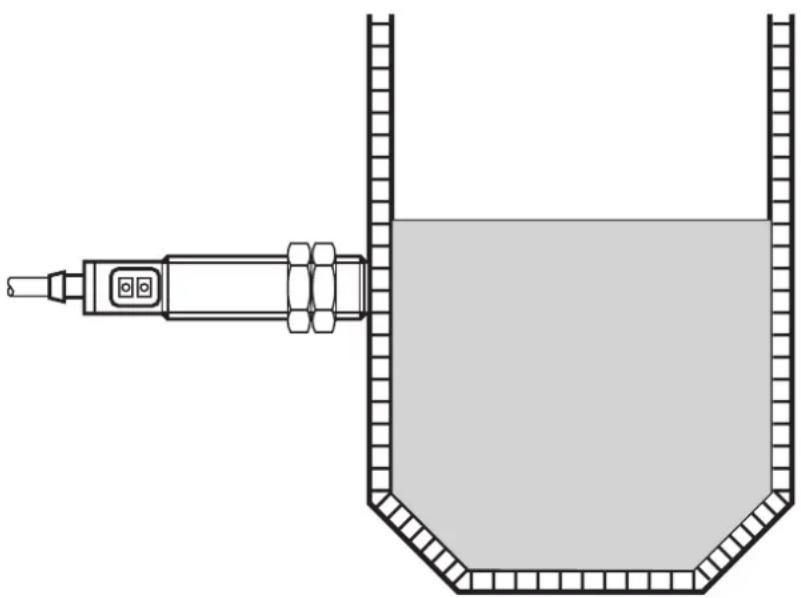

Sans contact avec le fluide (seulement pour des cuves non métalliques)

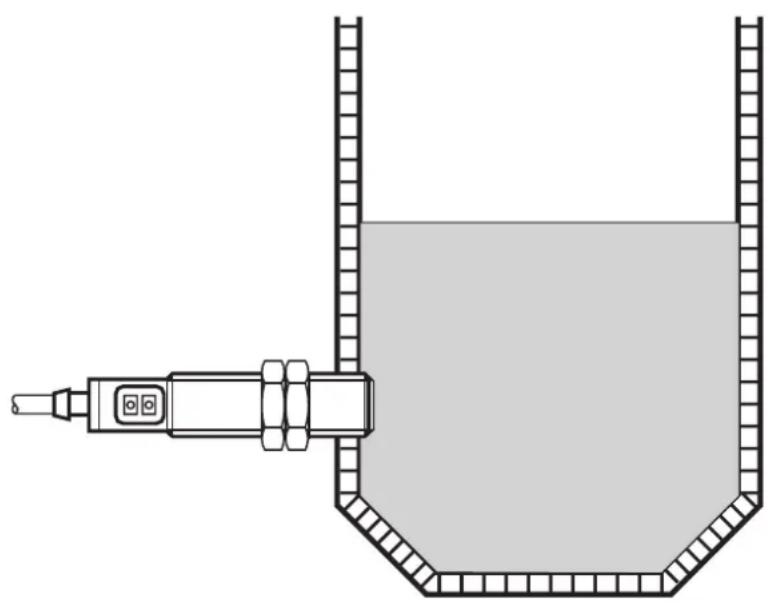

Contact direct avec le fluide

Pour des liquides, utiliser un adaptateur de montage (par ex. E43900).

4 Raccordement électrique

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil.

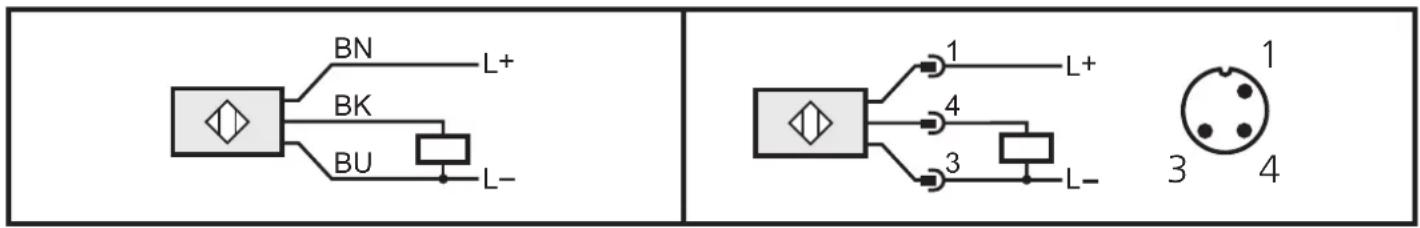

4.1 Schéma de branchement

Sortie avec auto-détection, à commutation négative ou positive (type... FAKG...)

Lors de la mise sous tension, l'appareil détecte automatiquement si la sortie est raccordée à

L- (= PNP) ou à L + (= NPN)

Sortie avec auto-detection, à commutation négative ou positive (type... FAKG...)

Lors de la mise sous tension, l'appareil détecte automatiquement si la sortie est raccordée à L- (= PNP) ou à L+ (= NPN).

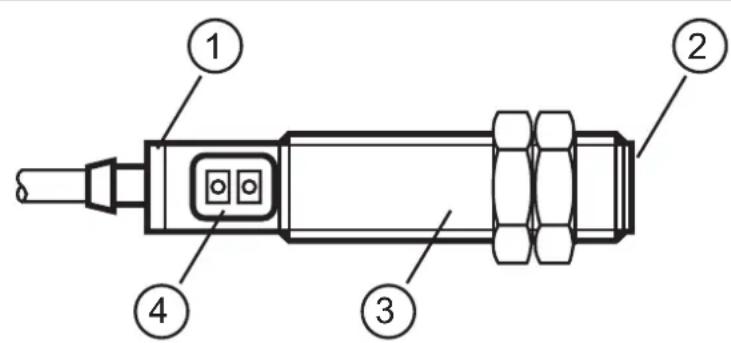

5 Éléments de service et d'indication

couronne de LED jaune1:

face active2:

boîtier fileté3:

boutons-poussoirs de programmation:

Réglage vide

Par le réglage vide, l'appareil supprime la paroi de la cuve. Le réglage vide réinitialise l'appareil, un réglage déjà effectué est effacé.

Appareil en mode NO (sortie se ferme en cas de cuve pleine)

Appuyer pendant au moins 2 s (max. 6 s) sur [OUT OFF].

La LED clignote lentement pendant l'appui sur le bouton-poussoir. Sans avoir relâché le bouton-poussoir, la LED s'éteint.

Appareil en NF (sortie s'ouvre en cas de cuve pleine)

Appuyer pendant au moins 2 s (max. 6 s) sur [OUT ON].

La LED clignote lentement pendant l'appui sur le bouton-poussoir. Avec avoir relâché le bouton-poussoir, la LED est allumée continûment.

Maintenant l'appareil est opérationnel. Pour la détection des fluides représentant une constante dielectrique basse (par ex. les granulés plastiques ou les huiles), aucun autre réglage n'est nécessaire.

Ajustement réglage plein

Nécessaire pour les fluides aqueux. La sensibilité de l'appareil est optimisée. L'ajustement du réglage plein peut être répété à tout moment, le réglage vide déjà effectué est maintenu.

Remplir la cuve jusqu'à ce que la face active de l'appareil soit couverte.

En fonction NO la LED s'allume, en fonction NF elle s'éteint.

Appuyer sur [OUT ON] pendant au moins 6 s.

D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relaché le bouton-poussoir, la LED est allumée continûment.

Appareil en NF

Appuyer sur [OUT OFF] pendant au moins 6 s.

D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relaché le bouton-poussoir, la LED s'éteint.

Ajustement réglage vide

Recommandé en cas de présence de dépôts dans la cuve. Les dépôts sont supprimés. L'ajustement du réglage vide peut être repété à tout moment, un réglage plein déjà effectué est maintenu.

Vider la cuve jusqu'à ce que le niveau soit descendu en dessous de la face active de l'appareil.

En NO la LED s'éteint, en NF la LED s'allume.

Appuyer sur [OUT OFF] pendant au moins 6 s.

D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relaché le bouton-poussoir, la LED s'éteint.

Appareil en NF

Appuyer sur [OUT ON] pendant au moins 6 s.

D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relaché le bouton-poussoir, la LED est allumée continuellement.

Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement contre toute manipulation non intentionnelle.

Pour verrouiller, appuyer simultanément sur [OUT ON] et [OUT OFF] pendant ≥ 10 s.

Validation : l'état de la LED (jaune) change brièvement (la LED allumée s'éteint brièvement ou la LED non allumée s'allume brièvement).

Pour déverrouiller, répéter l'opération.

Si l'appareil ne répond pas, il est peut-être verrouillé.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Pour ce faire, prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Entretien, réparation et élimination

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

La face active et l'espace libre doivent être dégagés de toute présence de • dépôts et de corps étrangers.

Après le démontage de l'appareil ou lors d'un échange du fluide, un nouveau réglage peut être nécessaire.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

9 Homologations

L'appareil doit être impératifement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de 2,5 A.

10 Termes

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériel approprié (métal,...).

Fonction de sortie

Normalement ouvert (NO) : objet dans la zone active - sortie commutée.

Normalement fermé (NF) : objet dans la zone active - sortie bloquée.

Programmable : CHOIX libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Courant de consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Dérive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection des courts-circuits

Les gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non-destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée! Il faut prendre en compte l'ondulation résiduelle!

Données techniques et informations supplémentaires sur www.ifm.com → Sélectionner votre pays → Fiche technique :
