| Type de produit | Carte réseau / adaptateur (module maître IO-Link) |
| Marque | IFM |
| Modèle | AY1020 |
| Alimentation primaire (PWR IN) | 18…30 V DC, max. 4 A |
| Alimentation secondaire (PWR OUT Port 1…8) | 24 V DC, max. 200 mA |
| Nombre de ports IO-Link | 8 ports (Port 1…8) |
| Protocoles supportés | IO-Link, EtherNet/IP, Modbus/TCP |
| Entrées TOR (DI) | 8 entrées (via ports et bornier inférieur) |
| Sorties TOR (DO) | 8 sorties (via ports et bornier inférieur) |
| Adresse IP par défaut | 192.168.1.250 |
| Compte administrateur par défaut | Activé sans mot de passe |
| Configuration | Via interface web intégrée |
| Installation | Dans un boîtier approprié avec protection contre le feu, les contraintes électriques et mécaniques |
| Raccordement électrique | Par un électricien qualifié, respecter les réglementations nationales et internationales ; tension selon EN 50178, TBTS, TBTP ou UL |
| Alimentation externe (bornier haut) | Bornes 1-2 : V- (GND), bornes 3-4 : V+ (+24 V DC) |
| Alimentation interne/E-S (bornier bas) | Bornes 1 : L+ (+24 V DC capteurs), 2 : L- (GND capteurs), 3 : DI, 4 : DO |
| Connexion des ports IO-Link | Ports 1…8 : L+, L-, DI, C/Q (IO-Link / DI / DO) |
| Entretien | Aucun entretien spécifique requis |
| Réparabilité | Pièces détachées non spécifiées ; contacter le SAV IFM |
| Informations générales | Notice complète disponible sur www.ifm.com |
FOIRE AUX QUESTIONS - AY1020 IFM
Questions des utilisateurs sur AY1020 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte réseau / adaptateur au format PDF gratuitement ! Retrouvez votre notice AY1020 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AY1020 de la marque IFM.

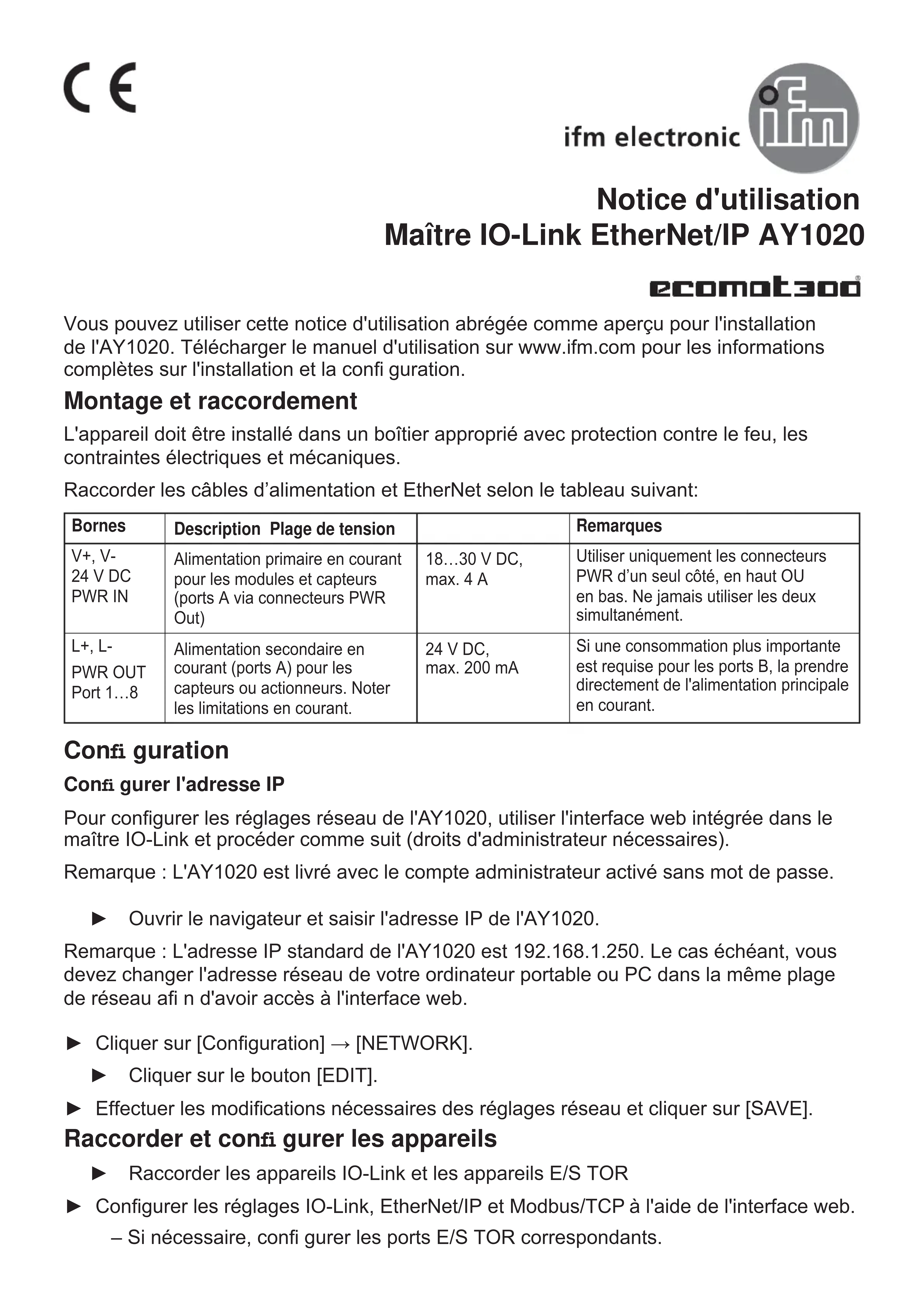

MODE D'EMPLOI AY1020 IFM
Vous pouvez utiliser cette notice d'utilisation abrégée comme aperçu pour l'installation de l'AY1020. Télécharger le manuel d'utilisation sur www.ifm.com pour les informations complètes sur l'installation et la configuration.
Montage et raccordement
L'appareil doit être installé dans un boîtier approprié avec protection contre le feu, les contraintes électriques et mécaniques.
Raccorder les câbles d'alimentation et Ethernet selon le tableau suivant:
| Bornes | Description Plage de tension | Remarques | |
| V+, V-24 V DC PWR IN | Alimentation primaire en courant pour les modules et capteurs (ports A via connecteurs PWR Out) | 18...30 V DC, max. 4 A | Utiliser uniquement les connecteurs PWR d'un seul côté, en haut OU en bas. Ne jamais utiliser les deux simultanément. |
| L+, L-PWR OUT Port 1...8 | Alimentation secondaire en courant (ports A) pour les capteurs ou actionneurs. Noter les limitations en courant. | 24 V DC, max. 200 mA | Si une consommation plus importante est requise pour les ports B, la prendre directement de l'alimentation principale en courant. |
Configurer l'adresse IP
Pour configurer les réglages réseau de l'AY1020, utiliser l'interface web intégrée dans le maître IO-Link et procéder comme suit (droits d'administrateur nécessaires).
Remarque : L'AY1020 est livré avec le compte administrateur activé sans mot de passe.
Ouvrir le navigateur et saisir l'adresse IP de l'AY1020.
Remarque: L'adresse IP standard de l'AY1020 est 192.168.1.250. Le cas échéant, vous ne devez changer l'adresse réseau de votre ordinateur portable ou PC dans la même plage de réseau qui n'a d'avoir accès à l'interface web.
- Cliquer sur [Configuration] → [NETWORK]. ▶ Cliquer sur le bouton [EDIT]. Effectuer les modifications nécessaires des réglages réseau et cliquer sur [SAVE].
Raccorder et configurer les appareils
Raccorder les appareils IO-Link et les appareils E/S TOR
Configurer les réglages IO-Link, EtherNet/IP et Modbus/TCP à l'aide de l'interface web.
- Si nécessaire, configurer les ports E/S TOR correspondants.
- Si souhaité, télécharger les fichiers IODD correspondants pour les appareils IO-Link.
- Si souhaité, configurer les paramètres de l'appareil IO-Link à l'aide de l'interface web.
- Si souhaité, configurer les caractéristiques ou options de l'AY1020, p. ex. : mode de stockage des données, mode de validation de l'appareil et mode de validation des données.
- Utiliser les pages de diagnostic pour la surveillance des appareils ou la recherche de défauts.
Si souhaité, raccorder l'appareil à un API ou HMI/SCADA (selon le protocole).
Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation en tension selon EN 50178, TBTS, TBTP ou UL. Le module doit être alimenté via une seule source de tension. Les entrées et sorties ne sont pas séparées galvaniquement.
Mettre l'installation hors tension.
Raccorder l'appareil comme suit ; un seul bornier doit être utilisé en haut ou en bas.
| Raccordement des bornes en haut |
| Alimentation externe |
| 1: V- tension externe GND DC |
| 2: V- tension externe GND DC |
| 3: V+ tension externe +24 V DC |
| 4: V+ tension externe +24 V DC |
| Raccordement des bornes en bas |
| Tension interne, entrées/sorties |
| 1: L+ Alimentation capteurs +24 V DC |
| 2: L- Alimentation capteurs GND DC |
| 3: DI Entrée TOR DI |
| 4: DO Sortie TOR DO |
| Raccordement des bornes ports IO-Link |
| Port 1...8 |
| 1: L+ Alimentation capteurs +24 V DC |
| 2: L- Alimentation capteurs GND DC |
| 3: DI Entrée TOR DI |
| 4: C/Q IO-Link / DI / DO |
| L'adresse IP par défaut est réglée à: 192.168.1.250 |

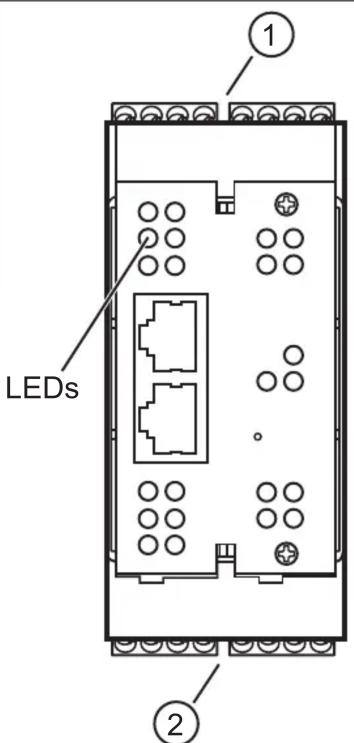

Raccordement des bornes alimentation externe et ports IO-Link 1, 2, 5, 6 Raccordement des bornes alimentation interne et ports IO-Link 3, 4, 7, 8
