Type de produit	Capteur capacitif
Marque	IFM
Modèle	KQ6007
Catégorie	Capteur
Principe de détection	Détection capacitive sans contact
Applications	Détection de niveau (cuves non métalliques) et détection de proximité
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Réglage	Par boutons-poussoirs [OUT ON] et [OUT OFF] ; réglage vide, plein et vide modifié
Sortie	Programmable NO (normalement ouvert) ou NF (normalement fermé) ; commutation positive ou négative
Interface de communication	IO-Link (paramétrage et accès aux valeurs du capteur)
Indication LED	LED jaune : allumée quand la sortie est passante
Protection	Protection contre les surcharges et les courts-circuits (pulsée)
Montage	Sur cuve avec adaptateur (E12153/E12154) ou sur tuyau de dérivation (E12163) ; ou en détecteur de proximité avec vis
Conditions de montage	Respecter les distances minimales (3 x Sn) ; éviter objets métalliques à proximité
Raccordement électrique	Par électricien qualifié ; schéma de branchement selon type
Entretien	Aucun entretien nécessaire ; nettoyer la face active et l'espace libre
Réparabilité	Non réparable ; élimination écologique selon règlements nationaux
Accessoires	Adaptateur de montage (E12153, E12154, E12163) en option
Conformité	Conforme aux directives UE en vigueur

FOIRE AUX QUESTIONS - KQ6007 IFM

Comment effectuer le réglage vide ?

Vider la cuve jusqu'à ce que le niveau soit au moins 20 mm sous le détecteur. Pour une sortie NO, appuyer sur [OUT OFF] pendant 2 à 6 s. Pour NF, appuyer sur [OUT ON] pendant 2 à 6 s. La LED clignote puis s'éteint (NO) ou reste allumée (NF).

Comment effectuer le réglage plein ?

Après le réglage vide, remplir la cuve pour couvrir la face active. Pour NO, appuyer sur [OUT ON] pendant au moins 6 s ; la LED clignote vite puis reste allumée. Pour NF, appuyer sur [OUT OFF] pendant au moins 6 s ; la LED s'éteint.

Comment verrouiller ou déverrouiller les boutons ?

Appuyer simultanément sur [OUT ON] et [OUT OFF] pendant 10 s. La LED jaune change brièvement d'état pour confirmer. Répéter pour déverrouiller.

Que faire si la LED ne s'allume pas ?

Vérifier le raccordement électrique, l'alimentation et la programmation. S'assurer que l'appareil n'est pas verrouillé. Consulter la notice pour les schémas de branchement.

Puis-je détecter des liquides à travers une paroi ?

Oui, pour les applications de niveau, le capteur détecte le fluide à travers la paroi de la cuve, à condition que la cuve soit non métallique. Utiliser un adaptateur de montage approprié.

Quelle est la fonction de l'interface IO-Link ?

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du capteur, le paramétrage pendant le fonctionnement et la communication point-à-point via un câble adaptateur USB. Nécessite un maître IO-Link.

Comment monter le capteur sur une cuve ?

Utiliser l'adaptateur de montage (E12153 ou E12154). Insérer le détecteur dans l'adaptateur, le fixer avec les vis, puis monter l'ensemble sur la cuve à la hauteur souhaitée avec des vis appropriées. Éviter la proximité d'objets métalliques.

Quels matériaux le capteur peut-il détecter ?

Il détecte sans contact les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les fluides aqueux.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié. Suivre le schéma de branchement selon le type (commutation positive ou négative). Pour les versions avec auto-détection, la sortie détecte automatiquement le raccordement à L- ou L+.

Que faire en cas de dysfonctionnement ?

Vérifier le montage, les distances minimales, l'absence de dépôts sur la face active et l'alimentation. Si le problème persiste, remplacer le capteur (non réparable). Consulter la notice pour les réglages et la compatibilité.

MODE D'EMPLOI KQ6007 IFM

Notice d'utilisation Détecteurs capacitifs

efectoriso®

KQ6

1 Remarque préliminaire....3

1.1 Symboles utilisés....3

2 Consignes de sécurité....3

3 Fonctionnement et caractéristiques....4

3.1 Exemples d'applications 4

4 Montage....5

4.1 Utilisation comme détecteur de niveau....5

4.1.1 Montage sur des cuves (planes) avec adaptateur de montage......5

4.1.2 Cotation des trous adaptateur de montage....6

4.1.3 Montage sur des tuyaux de dérivation avec adaptateur de montage...6

4.2 Utilisation comme détecteur de proximité....7

4.2.1 Montage et remarques sur le montage....7

4.2.2 Distances minimales....8

4.2.3 Cotation des trous du détecteur 8

4.3 Remarques concernant la pose du câble de raccordement....8

5. Raccordement électrique....8

5.1 Schéma de branchement 9

5.2 Versions d'appareil avec auto-détection....9

6 Eléments de service et d'indication....10

7 Réglage 10

7.1 Réglage vide....10

7.2 Réglage plein....11

7.3 Réglage vide modifié 12

7.4 Verrouiller / déverrouiller...12

7.5 IO-Link 13

7.5.1 Informations générales...13

7.5.2 Informations spécifiques à l'appareil 13

7.5.3 Outils de paramétrage 13

8 Fonctionnement....13

9 Entretien, réparation et élimination....14

10 Termes....14

1.1 Symboles utilisés

• Les éléments de service sont représentés comme suit : Exemple : [OUT OFF] = bouton-poussoir “ OUT OFF ”.
• Une demande d'opération est indiquée par "►". Exemple : ► Monter l'appareil selon l'illustration.

- Un retour d'information correspondant à l'opération est indiquée par “>”. Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

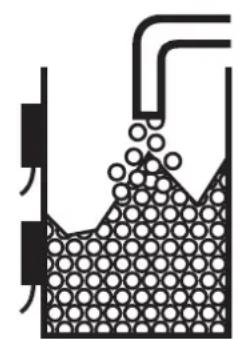

3 Fonctionnement et caractéristiques

• détecteur capacitif qui peut être utilisé comme détecteur de niveau ou détecteur de proximité
• Il détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.
• réglage automatique sur le fluide à détecter par boutons de programmation
• Dans les applications de niveau, le détecteur détecte le fluide à travers la paroi de la cuve (approprié seulement pour des cuves non métalliques).

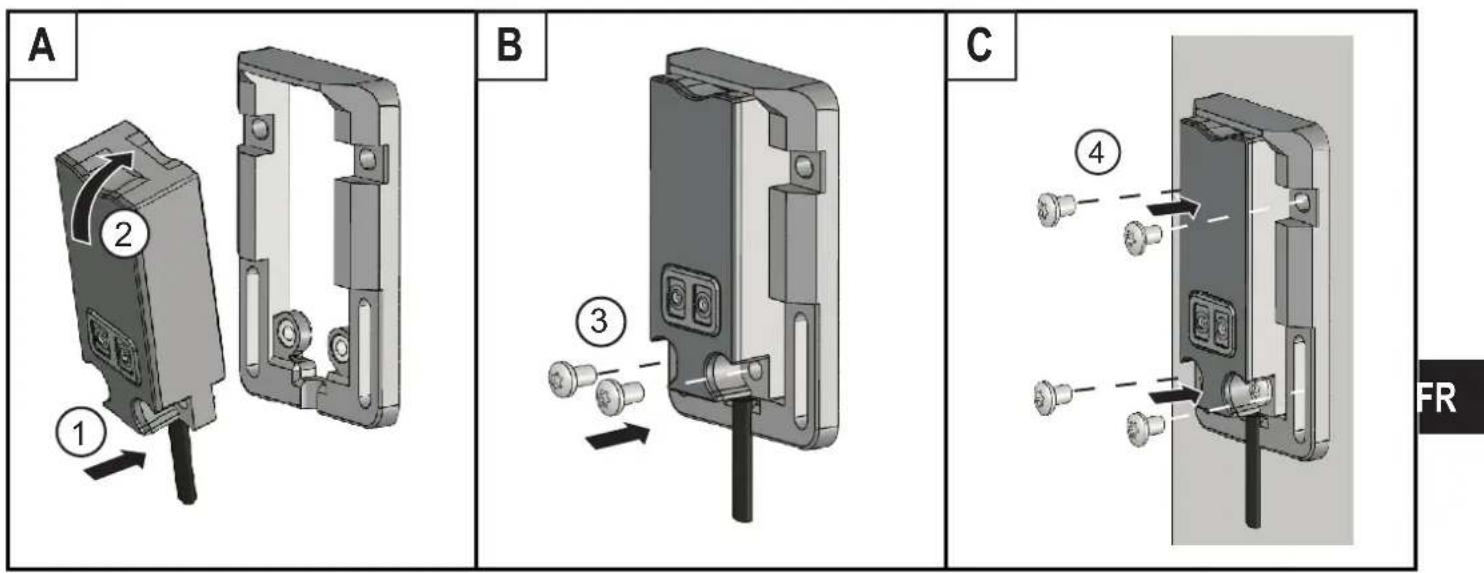

4.1.1 Montage sur des cuves (planes) avec adaptateur de montage

L'adaptateur de montage est à commander séparément (numéro de commande E12153, unité d'emballage : 1 pièce ou E12154, unité d'emballage : 10 pièces).

Figure A

Placer le détecteur par sa partie inférieure (1) dans l'adaptateur de montage. Les écrous de l'adaptateur de montage doivent être engagés dans les encoches inférieures du détecteur. D'abord, presser la partie inférieure du détecteur contre l'adaptateur. ▶ Presser le détecteur complètement dans l'adaptateur de montage (2).

On entend le détecteur s'encliqueter.

Figure B

▶ Fixer le détecteur sur l'adaptateur avec les vis de fixation (3).

Fixer l'adaptateur de montage, avec le détecteur installé, sur la cuve à la hauteur souhaitée avec des vis de fixation appropriées (4).

Le détecteur peut être inséré dans l'adaptateur de montage E12153 dans les deux sens.

Ne pas positionner l'adaptateur de montage, avec le détecteur installé, à proximité immédiate des objets métalliques.

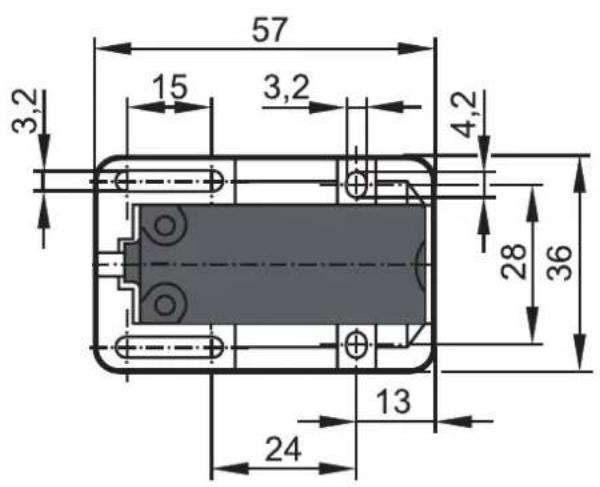

4.1.2 Cotation des trous adaptateur de montage

Ne pas positionner l'adaptateur de montage, avec le détecteur installé, à proximité immédiate des objets métalliques.

4.1.3 Montage sur des tuyaux de dérivation avec adaptateur de montage

L'adaptateur de montage est à commander séparément (numéro de commande E12163, unité d'emballage : 1 pièce).

Fixer le détecteur sur le tuyau de dérivation à la hauteur souhaitée avec des colliers standard.

▶ Passer les colliers à travers les trous de fixation de l'adaptateur de montage et serrer fermement.

4.2.1 Montage et remarques sur le montage

sans adaptateur de montage avec adaptateur de montage

1: face active 2: boutons-poussoirs de programmation 3: plaque en plastique

S_n : ortée nominale (voir fiche technique)

A: distance = 8 mm B: largeur de l'adaptateur de montage = 36 mm

▶ Orienter la face active (1) vers l'objet. Veiller à ce que les boutons de programmation (2) restent accessibles. ▶ Respecter les distances minimales indiquées par rapport aux objets métalliques en face et à côté du détecteur (zone de dégagement). ▶ Des objets non métalliques (par ex. fixations en plastique) sont permis dans la zone de dégagement. ▶ Fixer le détecteur à l'endroit prévu pour le montage avec des vis de fixation appropriées. ▶ Si le détecteur est monté derrière une plaque en plastique (3), l'objet est détecté à travers la paroi. En fonction du matériel utilisé et de l'épaisseur de la paroi, les caractéristiques du détecteur peuvent changer légèrement. Ne pas utiliser des matières plastiques conductrices ! Si possible, utiliser des parois de faible épaisseur.

4.2.2 Distances minimales

Montage de plusieurs détecteurs du même type

Sn : portée nominale (voir fiche technique)

A: distance détecteur 50 mm

4.2.3 Cotation des trous détecteur

4.3 Remarques concernant la pose du câble de raccordement

▶ Poser le câble d'une manière rectiligne, si possible. ▶ Raccourcir le câble à la longueur souhaitée, si nécessaire.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

5.1 Schéma de branchement

à commutation positive (type... FPKG... ou... FPOG...)

à commutation négative (type... FNKG... ou... FNOG...)

5.2 Versions d'appareil avec auto-détection

Lors de la mise sous tension, les types d'appareil avec auto-détection (types... FAKG... ou... FAOG...) détectent automatiquement si la sortie est connectée à L- (= commutation positive) ou à L+ (= commutation négative).

Pour valider une modification du raccordement de la charge, couper la tension.

La détection automatique de la charge est seulement assurée si une résistance est commutée en série à un contact mécanique fermé.

détection de la charge possible détection de la charge impossible


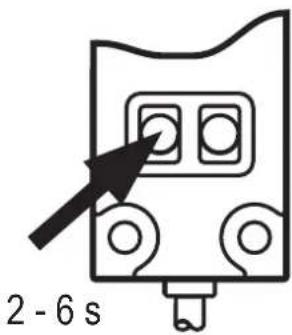

6 Éléments de service et d'indication

Par le réglage vide, l'appareil supprime l'environnement de montage. Le réglage vide réinitialise l'appareil, un réglage déjà effectué est effacé.

► Vider la cuve jusqu'à ce que le niveau soit au moins 20 mm en dessous du détecteur.
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine):► Appuyer pendant au moins 2 s (max. 6 s) sur [OUT OFF].> La LED clignote lentement pendant l'appui sur le bouton-poussoir. Après avoir relâché le bouton-poussoir, la LED s'éteint.
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine):► Appuyer pendant au moins 2 s (max. 6 s) sur [OUT ON].> La LED clignote lentement pendant l'appui sur le bouton-poussoir. Après avoir relâché le bouton-poussoir, la LED est allumée continuellement.

Maintenant l'appareil est opérationnel. Pour la détection des fluides présentant une constante diélectrique basse (par ex. les granulés plastiques ou les huiles), aucun autre réglage n'est nécessaire.

7.2 Réglage plein

Nécessaire pour les fluides aqueux. La sensibilité de l'appareil est optimisée. Le réglage plein peut être répété à tout moment, un réglage vide déjà effectué est maintenu.

Avant le réglage plein, il est nécessaire d'effectuer le réglage vide (→ 7.1 Réglage vide) ! S'il n'est pas possible de vider la cuve, on peut effectuer un réglage vide en simulant l'état vide (par ex. ajustement en état démonté, ajustement à une position plus haute). Pour un fonctionnement optimal, il est nécessaire d'effectuer le " réglage vide modifié " lors de la prochaine vidage de la cuve (→ 7.3 Réglage vide modifié).

►Remplir la cuve jusqu'à ce que la face active de l'appareil soit couverte.>En fonction NO la LED s'allume, en fonction NF elle s'éteint.
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine):►Appuyer sur [OUT ON] pendant au moins 6 s.>D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relâché le bouton-poussoir, la LED est allumée continuellement.
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine):►Appuyer sur [OUT OFF] pendant au moins 6 s.>D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relâché le bouton-poussoir, la LED s'éteint.

7.3 Réglage vide modifié

Recommandé en cas de présence de dépôts dans la cuve. Presque tous les dépôts sont supprimés. Recommandé aussi au cas où il n'est pas possible d'effectuer un réglage vide correct (par ex. lors de la mise en service du détecteur sur une cuve pleine; détails : → 7.2 Réglage plein).

Le réglage vide modifié peut être répété à tout moment, un réglage plein déjà effectué est maintenu.

► Vider la cuve jusqu'à ce que le niveau soit descendu en dessous de la face active de l'appareil.> En NO la LED s'éteint, en NF la LED s'allume.
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine):► Appuyer sur [OUT OFF] pendant au moins 6 s.> D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relâché le bouton-poussoir, la LED s'éteint.
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine):► Appuyer sur [OUT ON] pendant au moins 6 s.> D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Après avoir relâché le bouton-poussoir, la LED est allumée continuellement.

7.4 Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement contre toute manipulation non intentionnelle.

Pour verrouiller, appuyer simultanément sur [OUT ON] et [OUT OFF] pendant 10 s.

Validation : l'état de la LED (jaune) change brièvement (la LED allumée s'éteint brièvement ou la LED non allumée s'allume brièvement). Pour déverrouiller, répéter l'opération.

Si l'appareil ne répond pas, il est peut-être verrouillé.

7.5.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite un module avec capacité IO-Link (maître IO-Link).

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du capteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations concernant IO-Link sur www.ifm.com/fr/io-link.

7.5.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur www.ifm.com/fr/io-link

7.5.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link (par ex. LINERECORDER SENSOR ifm ZGS210) sur www.ifm.com/fr/io-link.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED (indépendant de la fonction de sortie programmée) :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

9 Entretien, réparation et élimination

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

Lors du remplacement d'un détecteur s'assurer que le montage est effectué de la même manière, et que le nouveau détecteur a les mêmes réglages.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10 Termes

Zone active / face activeZone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériau approprié (métal,...).

Fonction de sortieNormalement ouvert (NO) : objet dans la zone active – sortie commutée.Normalement fermé (NF) : objet dans la zone active – sortie bloquée.Programmable : choix libre entre fonction NF ou NO.Commutation positive : signal de sortie positif (raccordement à L-)Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilitéTemps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

HystérésisDifférence entre point d'enclenchement et de déclenchement.

Courant résiduelCourant assurant l'alimentation interne d'appareils à 2 fils;il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

ConsommationCourant assurant l'alimentation interne d'appareils à 3 fils DC.Dérive du point de commutationDéplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection courts-circuitsLes gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non destruction de l'appareil en cas de court-circuit.

Tension d'alimentationPlage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée ! Il faut prendre en compte l'ondulation résiduelle !

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
