Marque	IFM
Modèle	E33012
Catégorie	Accessoire industriel
Type de produit	Adaptateur Aseptoflex pour capteur
Matériau	Acier inoxydable (estimation)
Dimensions (approx.)	50 mm de diamètre, 30 mm de hauteur (estimation)
Poids (approx.)	80 g (estimation)
Alimentation	Aucune (élément mécanique)
Fonction principale	Montage aseptique d'un capteur sur un raccord process
Type d'étanchéité	Joint métallique Aseptoflex sans fente
Couple de serrage max.	25 Nm
Lubrifiant recommandé	Pâte Klüber UH1 84-201 (homologation USDA-H1)
Joint torque fourni	Oui (de type non spécifié)
Entretien et nettoyage	Graisser les filetages et zones d'étanchéité avant montage ; ne pas endommager les chanfreins
Sécurité	Ne pas dépasser 25 Nm ; montage unique pour garantie d'étanchéité
Pièces détachées et réparabilité	Joint torque (D) et pâte lubrifiante (1) remplaçables ; adaptateur non réparable
Informations générales	Notice d'utilisation en français disponible ; 3 pages

FOIRE AUX QUESTIONS - E33012 IFM

Quel est le type de lubrifiant recommandé pour le montage de l'adaptateur E33012 ?

Il est recommandé d'utiliser la pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

Quel est le couple de serrage maximum pour le capteur dans l'adaptateur ?

Le couple de serrage maximum est de 25 Nm. Un serrage excessif peut affecter l'étanchéité.

Puis-je monter l'adaptateur sans lubrifiant ?

Non, il est impératif de graisser légèrement les filetages et les zones d'étanchéité avec une pâte appropriée pour garantir une étanchéité durable.

L'adaptateur E33012 est-il compatible avec tous les capteurs IFM ?

L'adaptateur est conçu pour les capteurs des séries E330xx et E331xx d'IFM. Vérifiez la compatibilité avec votre modèle.

Comment savoir si le joint torque est correctement positionné ?

Avant le montage, assurez-vous que le joint torque (D) est bien en place dans sa rainure. Un mauvais positionnement compromet l'étanchéité.

Puis-je réutiliser l'adaptateur après démontage ?

La garantie d'étanchéité aseptique est uniquement assurée pour un montage unique. En cas de démontage, le joint métallique peut être endommagé.

Quelles sont les précautions à prendre lors du serrage ?

Utilisez un dispositif de serrage adapté (E) pour éviter d'endommager les chanfreins d'étanchéité (F). Ne serrez pas au-delà de la butée mécanique.

Où puis-je télécharger la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un dispositif de serrage (par exemple un étau) et éventuellement d'une clé dynamométrique pour respecter le couple de 25 Nm.

Que faire si l'adaptateur fuit après montage ?

Vérifiez que le joint torque est bien en place, que le couple de serrage est correct (max 25 Nm) et que les surfaces d'étanchéité sont propres. Si le problème persiste, l'adaptateur peut être défectueux.

MODE D'EMPLOI E33012 IFM

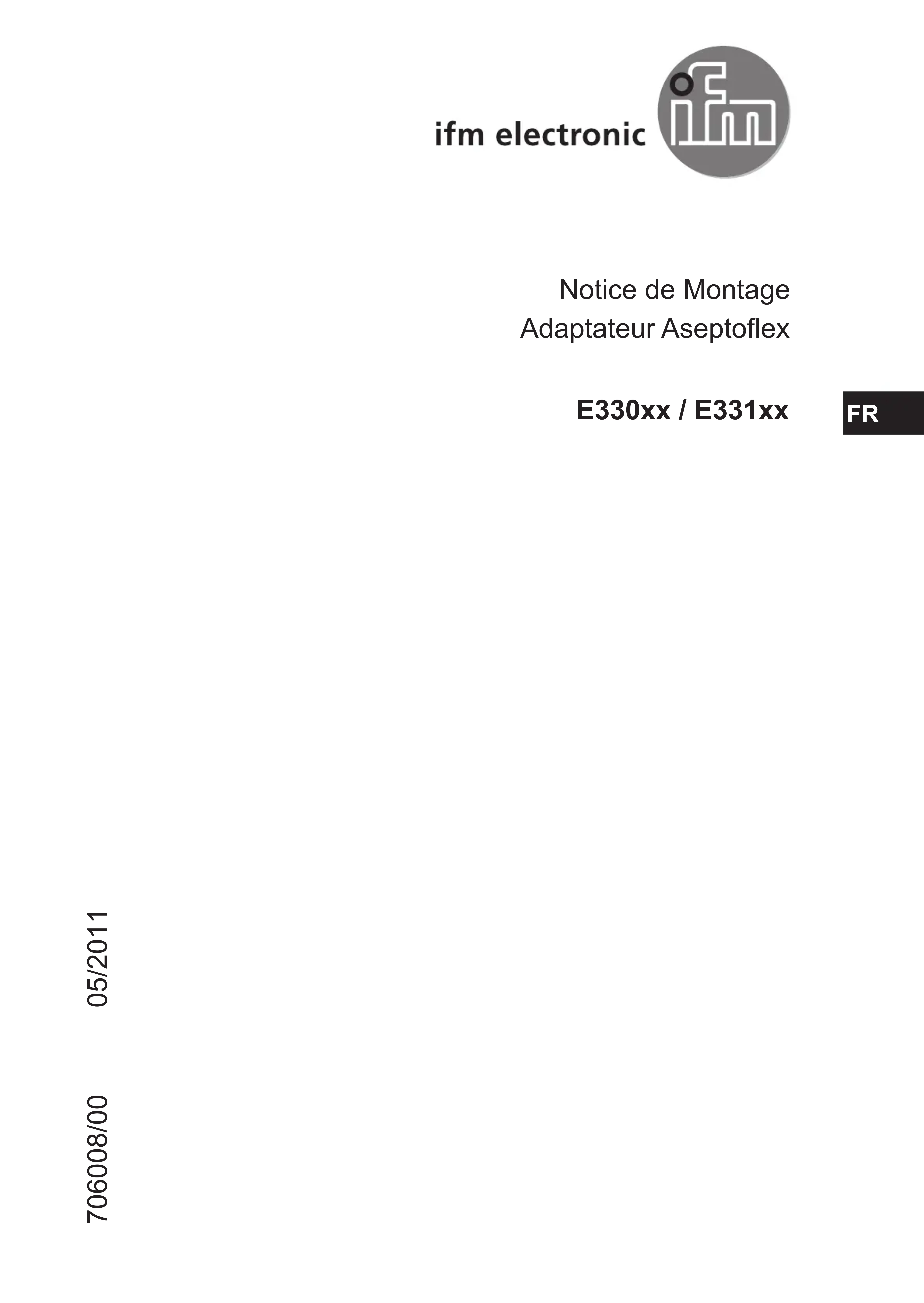

Notice de Montage Adaptateur Aseptoflex

E330xx / E331xx

Monter

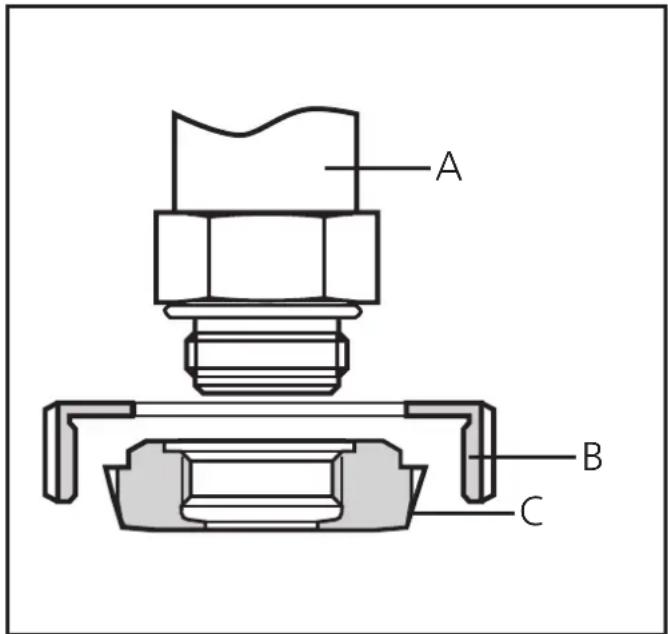

d'abord l'adaptateur (C) sur le capteur (A), - ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'objet de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

ATTENTION: Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois.

Montage de l'adaptateur :

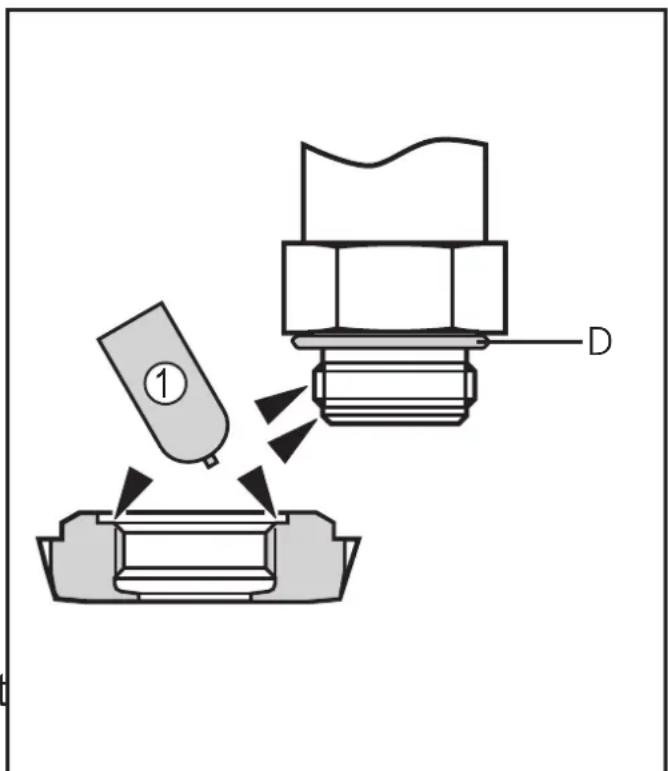

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec la pâte lubrificative (1).

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation: pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torque (D) est bien positionné.

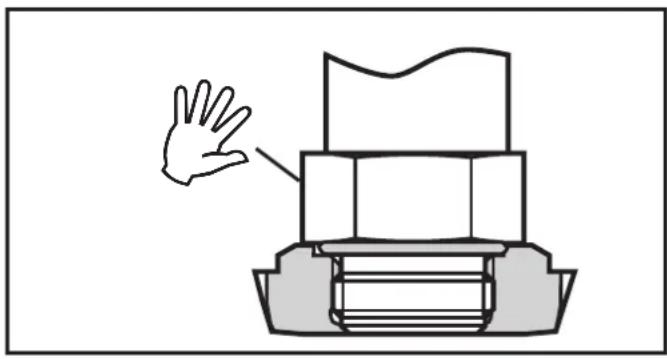

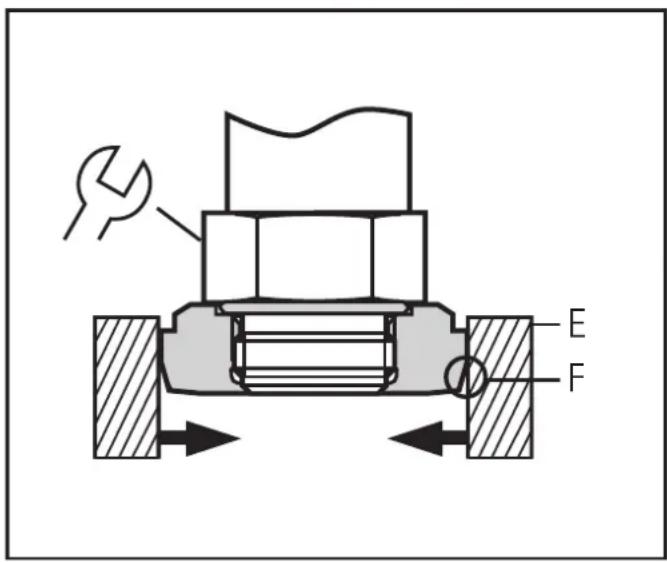

Visser le capteur dans l'adaptateur à la main. Éviter des influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure. Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés. Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm). Attention : L'étanchéité peut être affectée si vous serrez trop fort.
