Type de produit	Adaptateur Aseptoflex
Marque	IFM
Modèle	E33001
Catégorie	Accessoire industriel
Matière principale	Acier inoxydable (estimation)
Dimensions (L x l x h)	Environ 50 x 30 x 30 mm (estimation)
Poids	Environ 0,1 kg (estimation)
Alimentation	Aucune (accessoire passif)
Fonctions principales	Adaptation d'un capteur à un raccord process ; assure une étanchéité aseptique sans entretien
Montage	Visser le capteur dans l'adaptateur à la main, puis serrer dans un dispositif jusqu'à la butée (max. 25 Nm)
Lubrifiant recommandé	Pâte Klüber UH1 84-201 (homologation USDA-H1)
Joint torique	Intégré, vérifier le positionnement avant montage
Couple de serrage max.	25 Nm
Entretien	Graisser légèrement les filetages et zones d'étanchéité avec une pâte appropriée
Nettoyage	Utiliser des produits compatibles avec les élastomères et l'application
Sécurité	Ne pas serrer excessivement ; éviter d'endommager les chanfreins et la zone aseptique
Garantie d'étanchéité	Uniquement pour un montage unique ; le démontage peut compromettre l'étanchéité
Pièces détachées	Joint torique, pâte lubrifiante
Réparabilité	Non réparable ; remplacer l'adaptateur si endommagé
Informations générales	Notice disponible gratuitement au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - E33001 IFM

Comment monter l'adaptateur E33001 sur le capteur ?

Graisser légèrement les filetages et zones d'étanchéité avec une pâte lubrifiante appropriée (recommandé : Klüber UH1 84-201). Visser le capteur dans l'adaptateur à la main, puis serrer l'ensemble dans un dispositif de serrage jusqu'à la butée (couple max. 25 Nm).

Quelle pâte lubrifiante est recommandée pour le montage ?

IFM recommande la pâte Klüber UH1 84-201, homologuée USDA-H1 pour l'industrie agroalimentaire. Elle doit être compatible avec les élastomères utilisés.

Quel est le couple de serrage maximal pour l'adaptateur ?

Le couple de serrage maximal est de 25 Nm. Serrer jusqu'à la butée sans dépasser cette limite pour éviter d'endommager l'étanchéité.

L'adaptateur E33001 est-il compatible avec tous les capteurs IFM ?

Il est conçu pour les capteurs des séries E330xx et E331xx, permettant une adaptation aseptique à un raccord process.

Peut-on monter l'élément de fixation par le bas ?

Oui, si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

Que faire si l'étanchéité est compromise après montage ?

La garantie d'étanchéité stable et aseptique est uniquement valable pour un montage unique. Si l'étanchéité est affectée, il est recommandé de remplacer l'adaptateur.

Comment nettoyer l'adaptateur E33001 ?

Utiliser des produits de nettoyage appropriés et homologués pour l'application, en veillant à ne pas endommager les zones d'étanchéité aseptiques.

Puis-je réutiliser l'adaptateur après un démontage ?

Non, l'étanchéité aseptique est garantie uniquement pour un montage unique ; un démontage peut compromettre l'effet d'étanchéité à long terme.

Où puis-je télécharger la notice complète de l'E33001 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la consulter ou la télécharger directement.

Quelles sont les dimensions approximatives de l'adaptateur ?

Les dimensions exactes ne sont pas fournies, mais il s'agit d'un petit accessoire industriel d'environ 50 mm de longueur et 30 mm de diamètre (estimation).

MODE D'EMPLOI E33001 IFM

Adaptateur Aseptoflex

E330xx / E331xx

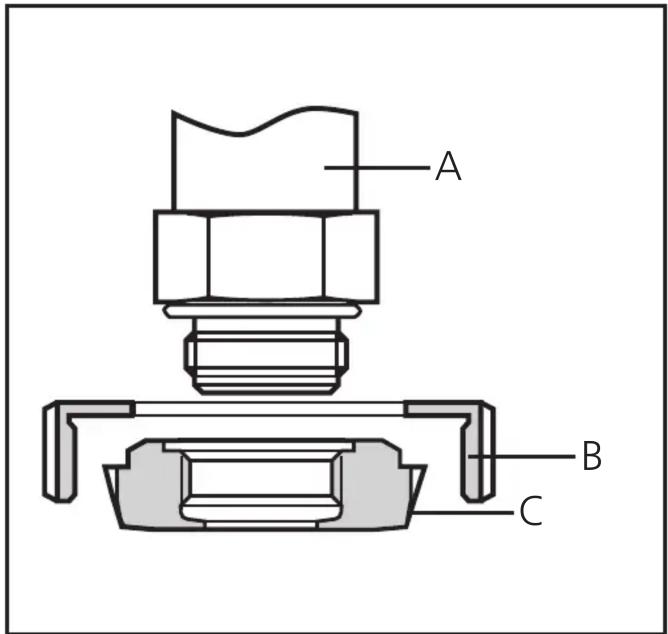

Monter

• d'abord l'adaptateur (C) sur le capteur (A),
• ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

A B C

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto-flex) est seulement assumée pour l'appareil monté une seule fois.

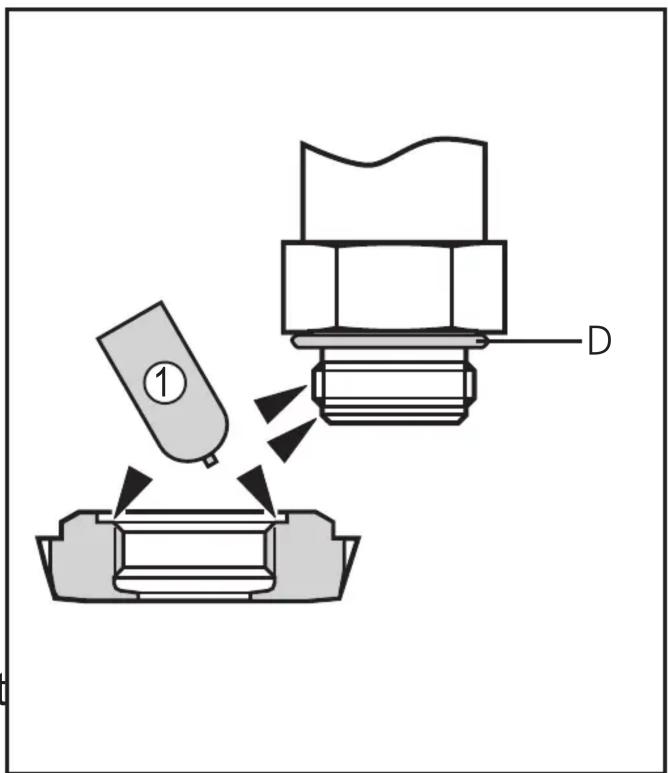

Montage de l'adaptateur :

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec la pâte lubrifiante (1).

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torique (D) est bien positionné.

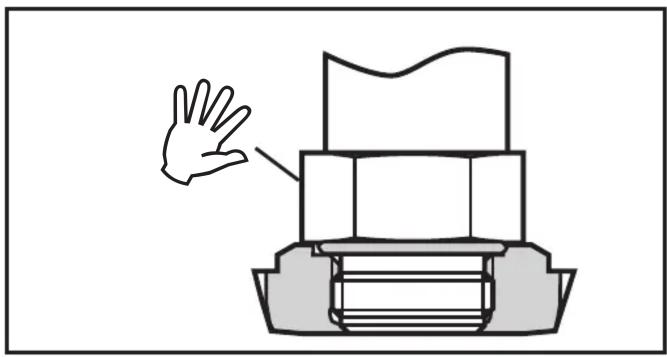

▶ Visser le capteur dans l'adaptateur à la main. Éviter des influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure.

▶ Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés. ▶ Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm). ATTENTION : L'étanchéité peut être affectée si vous serrez trop fort.
