E20771 - Accessoire électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil de coupe et de montage pour fibre optique
Marque	IFM
Modèle	E20771
Matériau	Plastique et métal
Longueur (approx.)	10 cm
Poids (approx.)	50 g
Alimentation	Aucune (outil manuel)
Fonctions principales	Couper la fibre optique, assembler les connecteurs mâle et femelle
Capacité de coupe	Fibre optique jusqu'à 2,3 mm de diamètre extérieur (avec adaptateur)
Compatibilité	Amplificateur pour fibre optique OBF (voir notice de montage OBF)
Nombre de trous de coupe	Plusieurs trous, utiliser chaque trou une seule fois
Entretien et nettoyage	Essuyer avec un chiffon sec, éviter les solvants
Sécurité	Ne pas tirer sur la fibre optique lorsque la prise mâle est retirée ; fixer la fibre avec une attache en nylon
Pièces détachées et réparabilité	Adaptateur fourni pour fibres de diamètre < 2,3 mm ; pas de pièces de rechange connues
Informations générales	Notice d'utilisation disponible en PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - E20771 IFM

Comment couper la fibre optique avec l'IFM E20771 ?

Utilisez le cutter intégré en insérant la fibre dans l'un des trous de coupe. Chaque trou ne doit être utilisé qu'une seule fois pour garantir une coupe nette.

Quel adaptateur est livré avec le E20771 ?

Un adaptateur (A) est fourni pour les fibres optiques dont le diamètre extérieur est inférieur à 2,3 mm.

Comment monter la fibre optique dans l'amplificateur OBF ?

Consultez la notice de montage de l'amplificateur OBF. Si le diamètre de la fibre est < 2,3 mm, insérez d'abord l'adaptateur (A).

Comment assembler les connecteurs mâle et femelle ?

Tenez la prise femelle avec le repère triangle (B) vers le haut, et la prise mâle avec la pastille métallique (C) vers le haut. Enfoncez manuellement jusqu'au déclic.

Que faire si la fibre ne s'enclenche pas dans le connecteur ?

Vérifiez que les repères (B) et (C) sont bien orientés. Assurez-vous que la fibre est coupée proprement et que l'adaptateur est correctement inséré si nécessaire.

Peut-on réutiliser un trou de coupe ?

Non, chaque trou de coupe doit être utilisé une seule fois. Utiliser un trou déjà utilisé pourrait endommager la fibre.

Comment fixer la fibre optique après montage ?

Fixez la fibre optique avec une attache en nylon pour câble afin d'éviter toute traction sur le connecteur.

Pourquoi ne faut-il pas tirer sur la fibre optique ?

Tirer sur la fibre lorsque la prise mâle est retirée de la prise femelle peut endommager la fibre ou le connecteur.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

Comment entretenir l'outil E20771 ?

Essuyez l'outil avec un chiffon sec. N'utilisez pas de solvants agressifs. Rangez-le dans un endroit sec.

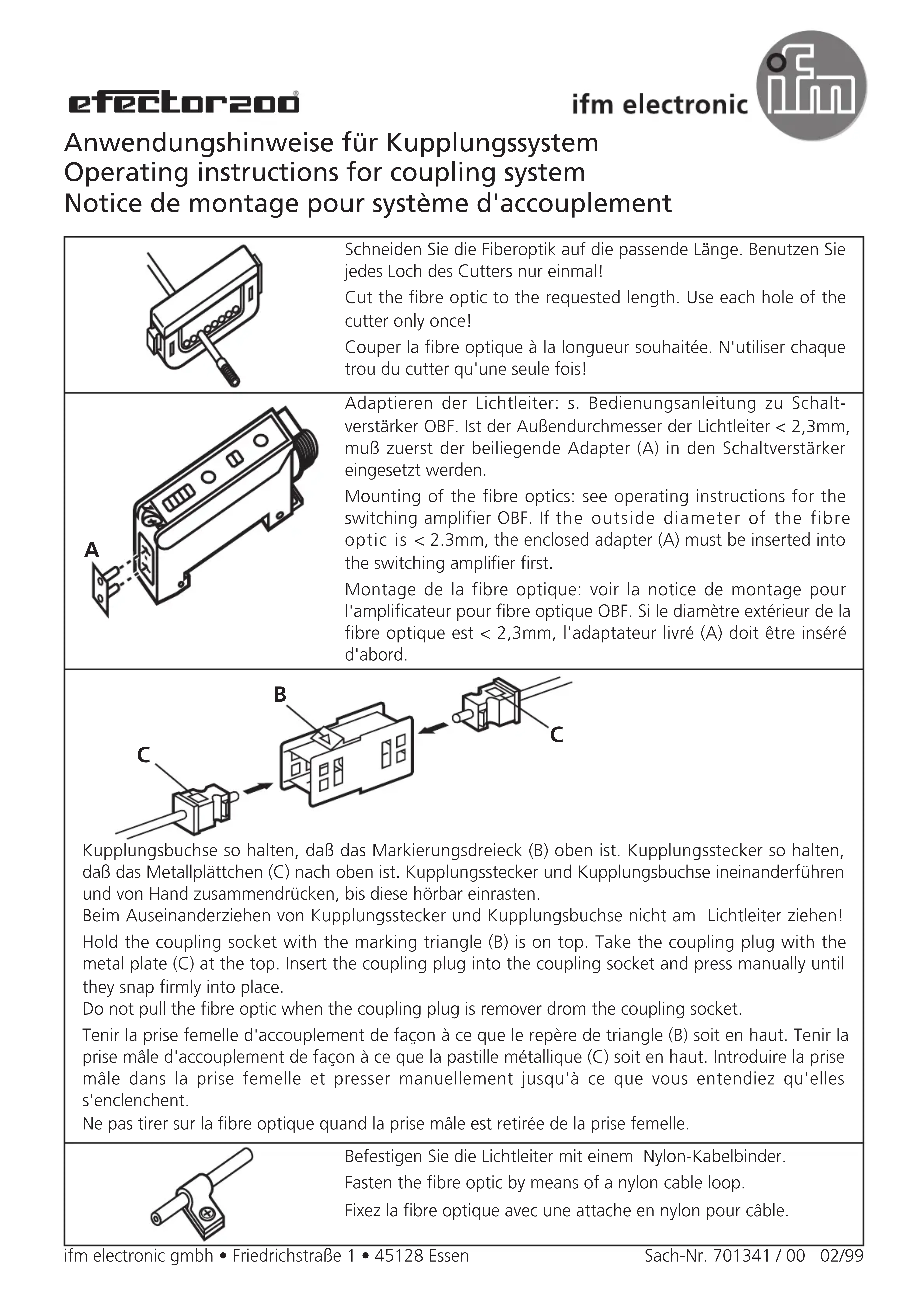

MODE D'EMPLOI E20771 IFM

Couper la fibre optique à la longueur souhaitée. N'utiliser chaque trou du cutter qu'une seule fois!

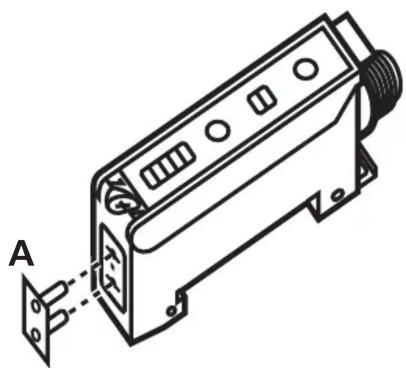

Montage de la fibre optique: voir la notice de montage pour l'amplificateur pour fibre optique OBF. Si le diamètre extérieur de la fibre optique est < 2,3mm, l'adaptateur livré (A) doit être inséré d'abord.

Tenir la prise femelle d'accouplement de façon à ce que le repère de triangle (B) soit en haut. Tenir la prise mâle d'accouplement de façon à ce que la pastille métallique (C) soit en haut. Introduire la prise mâle dans la prise femelle et presser manuellement jusqu'à ce que vous entendiez qu'elles s'enclenchent.

Ne pas tirer sur la fibre optique quand la prise mâle est retirée de la prise femelle.

Fixez la fibre optique avec une attache en nylon pour câble.
