AC2037 - Compresseur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'interface pneumatique (AirBox AS-i)
Marque	IFM
Modèle	AC2037
Catégorie	Compresseur (module pneumatique)
Réseau	AS-i (profil S 3.F)
Entrées capteurs	2 (I-1, I-2), raccordement M12, broche 1: +, 2/4: entrée, 3: -, 5: non utilisée
Sorties pneumatiques	2 (O-3, O-4)
Pression de service	2 à 8 bar
Alimentation	Via réseau AS-i
Raccord pneumatique	Système Legris 3000 / 8 mm, calibrage extérieur CETOP RP 54 P
Raccordement AS-i	Module de câblage embrochable
Commande manuelle	2 commandes quart de tour verrouillables (pour O-3 et O-4)
Adressage	Via unité d'adressage, adresse usine 0
LEDs	Verte (alimentation), Jaune (entrées/sorties)
Échappement	Avec silencieux
Alimentation capteurs	Intégrée
Entretien et nettoyage	Vérifier le bon fonctionnement, utiliser de l'air lubrifié si nécessaire
Sécurité	Suivre les prescriptions de sécurité pneumatiques ; mettre hors pression avant intervention
Pièces détachées et réparabilité	Non spécifié ; contacter le fabricant

FOIRE AUX QUESTIONS - AC2037 IFM

Quel est le type de produit AC2037 IFM ?

Le AC2037 IFM est un module d'interface pneumatique appelé AirBox AS-i. Il permet de connecter des capteurs et des distributeurs pneumatiques à un réseau AS-i.

Comment raccorder les tuyaux d'air comprimé ?

Coupez le tube droit et poussez-le dans le raccord Legris jusqu'à sentir un déclic. Pour les retirer, appuyez sur l'anneau noir et tirez en même temps.

Quelle est la pression de service du module ?

La pression de service est comprise entre 2 et 8 bar.

Comment adresser l'AirBox AS-i ?

Utilisez une unité d'adressage. L'adresse d'usine est 0. Placez ensuite le module sur son module de câblage.

Que signifient les LEDs sur le module ?

La LED verte indique que l'alimentation via le réseau AS-i est présente. La LED jaune affiche l'état des entrées/sorties.

Comment utiliser les commandes manuelles ?

Appuyez sur la commande manuelle 1 pour commuter la sortie O-3, et sur la commande 2 pour O-4. La commande électrique est prioritaire sur la commande manuelle.

Quels sont les raccordements des capteurs ?

Les capteurs se raccordent sur les entrées I-1 et I-2 via des connecteurs M12. Broche 1 : +, broches 2/4 : entrée, broche 3 : -, broche 5 : non utilisée. Les broches 2 et 4 sont shuntées.

Peut-on utiliser de l'air lubrifié ?

Oui, mais si vous utilisez de l'air lubrifié, vous devez continuer à en utiliser pour garantir le bon fonctionnement.

Comment évacuer l'air ?

L'air s'évacue via un échappement équipé d'un silencieux.

Quelles précautions de sécurité prendre ?

Suivez les prescriptions de sécurité pour les systèmes pneumatiques. Avant toute intervention, mettez l'installation hors pression.

MODE D'EMPLOI AC2037 IFM

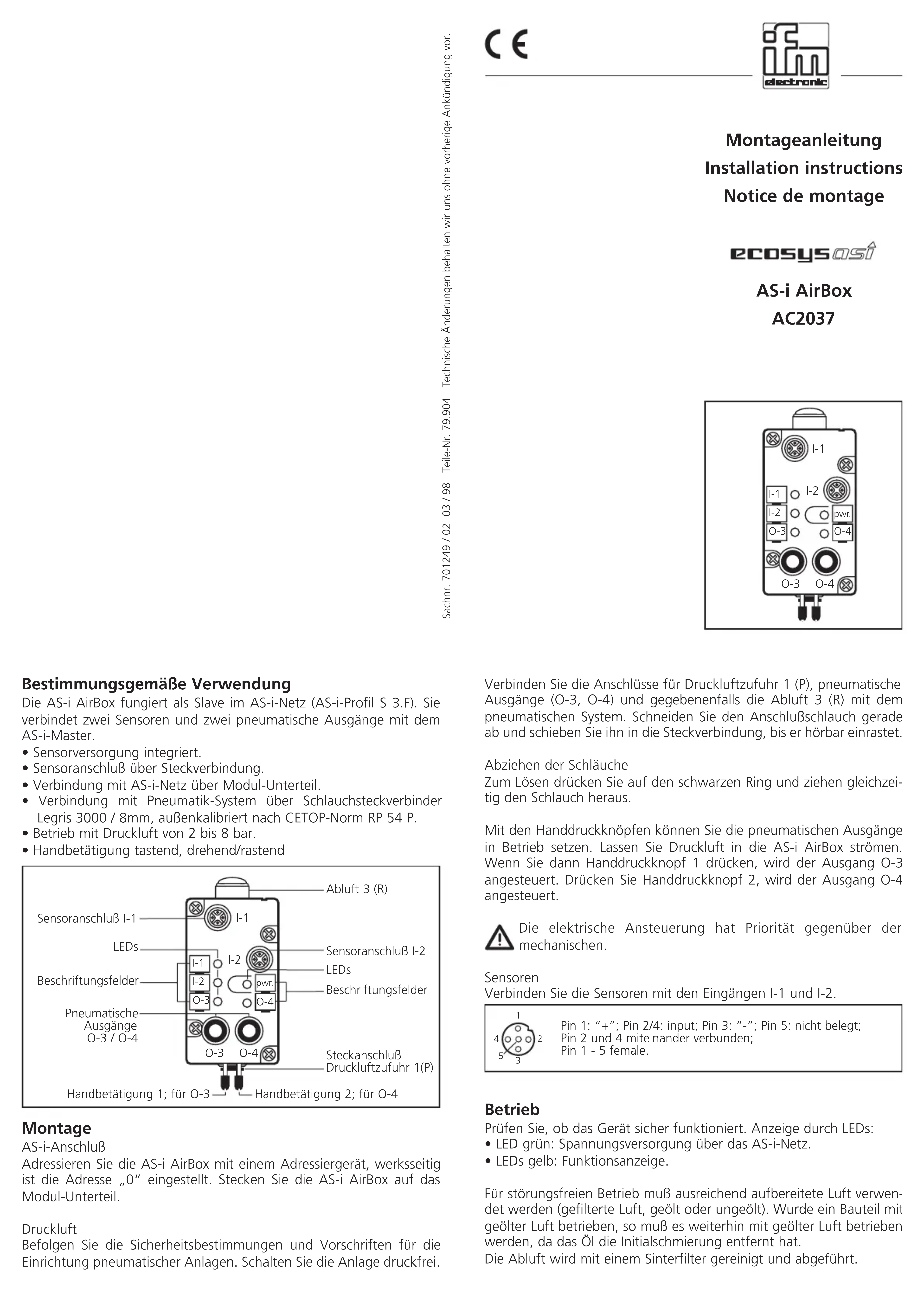

AS-i AirBox AC2037

Fonctionnement et caractéristiques

L'Airbox AS-i est un esclave dans le réseau AS-i (profil AS-i S 3.F). Il établit la communication entre le maître et les deux capteurs et les deux distributeurs pneumatiques.

• Alimentation des capteurs intégrée.
• Connexion embrochable M12 pour les capteurs.
• Raccord au réseau AS-i via un module de câblage (embase).
• Raccord pneumatique via le système Legris 3000 / 8mm, calibrage extérieur selon la norme CETOP RP 54 P.
• Pression de service entre 2 et 8 bar.
• Commande manuelle verrouillable quart de tour.

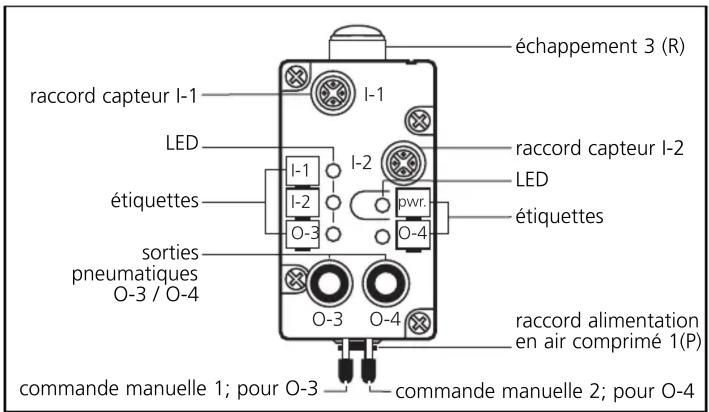

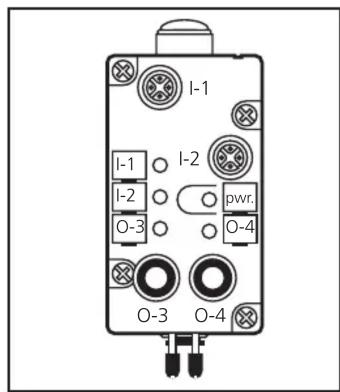

raccord capteur I-1 LED étiquettes sorties pneumatiques O-3 / O-4 Commande manuelle 1; pour O-3 Commande manuelle 2; pour O-4 échappement 3 (R) raccord capteur I-2 LED étiquettes raccord alimentation en air comprimé 1(P) l-1 l-2 pwr. O-3 O-4 l-1 l-2 O-3 O-4

Raccord AS-i

Adresser l'Airbox AS-i à l'aide d'une unité d'adressage (l'adresse "0" étant présélectionnée à l'usine). Mettre l'Airbox AS-i sur son module de câblage.

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. au système pneumatique. Couper le tube de connexion droit et le pousser dans le raccord jusqu'à ce que vous puissiez sentir le déclic du tube.

Raccorder l'alimentation en air comprimé 1 (P), les sorties pneumatiques (O-3, O-4) et, si nécessaire, l'échappement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'au déclic.

Déconnexion des tuyaux

Pour enlever les tuyaux, appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Les commandes manuelles permettent d'activer les distributeurs pneumatiques. Si l'on appuie sur la commande manuelle 1, la sortie O-3 est commutée. Si l'on appuie sur la commande 2, la sortie O-4 est commutée.

La commande électrique est prioritaire sur la commande manuelle.

Capteurs

Raccorder les capteurs aux entrées I-1 et I-2.

Raccordement: broche 1: "+"; broche 2/4: entrée; broche 3: "-"; broche 5: non utilisée; broches 2/4 shuntées; broches 1-5 femelles.

Fonctionnement

Vérifier le bon fonctionnement du module.

- LED verte : alimentation en tension via le réseau AS-i.

• LED jaune: affichage des entrées / sorties.

Pour garantir le bon fonctionnement, une quantité suffisante d'air doit être utilisée. Si un composant est utilisé avec de l'air lubrifié, il faut continuer à utiliser de l'air lubrifié.

L'air s'évacue via un échappement avec silencieux.
