MODE D'EMPLOI AC003S IFM

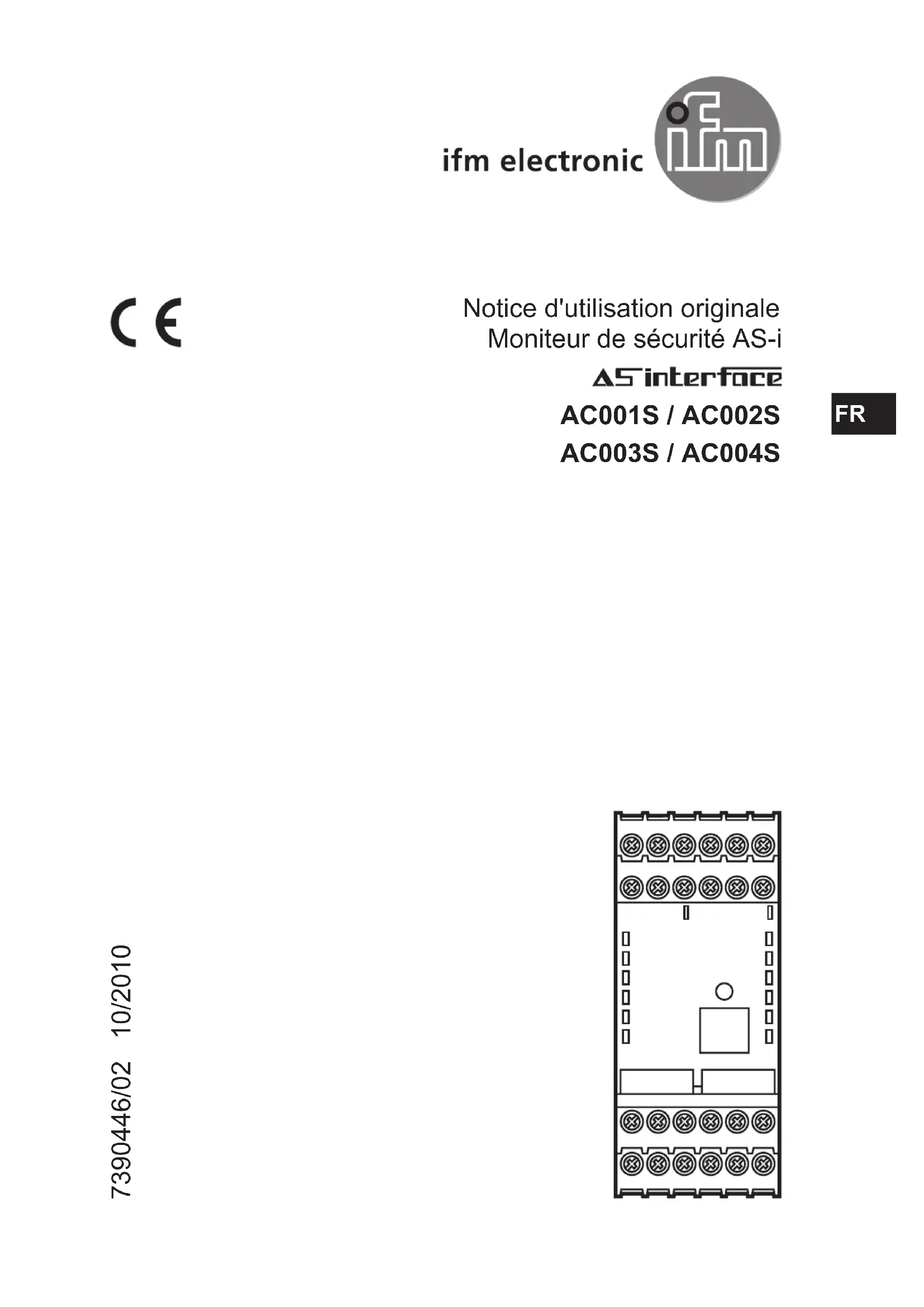

Notice d'utilisation originale
Moniteur de sécurité AS-i
A5interface
AC001S / AC002S
AC003S / AC004S
Contenu
Consignes de sécurité 3 Fonctionnement et caractéristiques 4 Description du fonctionnement et consignes de raccordement.... 4 Eléments de service et d'indication 5 Signification des indications LED en mode de protection. 6 Assemblage 8 Raccordement électrique. 8 Adressage 9 Temps de réponse 9 Données caractéristiques de sécurité 10 Remplacement d'un esclave AS-i de sécurité défectueux 11 Raccordement des bornes du moniteur de sécurité AS-i 12 Schéma d'encombrement 13 Données techniques 14 Normes 16 Homologations / Certificats 16
Consignes de sécurité
Respecter les consignes de la notice d'utilisation.
Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.
Pour le montage et l'utilisation correcte du produit, les indications de la notice d'utilisation doivent être respectées strictement et, le cas échéant, les normes techniques pertinentes doivent être observées dans le cadre de l'application.
Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications du produit.
L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
Après installation du système, un test complet de bon fonctionnement doit être effectué.
Mettre l'appareil hors tension en externe avant toute manipulation. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
Respecter les exigences de la norme EN 60204-1 lors de l'installation.
Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et aboutissant à une exclusion de responsabilité et de garantie.
Attention
Tension électrique dangereuse
Peut causer un choc électrique et des brûlures. Mettre l'installation et les appareils hors tension avant de commencer à travailler.
Fonctionnement et caractéristiques
Le moniteur de sécurité AS-i est utilisé dans un système bus AS-i pour surveiller des dispositifs de protection comme par ex. les boutons d'arrêt d'urgence. Il est classé selon EN 954-1 dans la catégorie de sécurité 4, selon EN ISO 13849-1 / PL e ou selon CEI 61508 / SIL 3.
Remarque importante
En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de sécurité plus basse!
Description du fonctionnement et consignes de raccordement
Observer toutes les informations dans la description du logiciel de configuration et dans la notice technique de l'appareil. Toutes les remarques nécessaires concernant l'installation, la configuration, le fonctionnement et l'entretien du système de sécurité AS-i peuvent être trouvées dans ces documents.
Remarque importante
Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine. Un système de sécurité complet compte en règle générale des capteurs, des unités d'évaluation, des appareils de signalisation et des concepts pour une mise en sécurité. Le fabricant d'une installation ou d'une machine est responsable du fonctionnement correct de l'ensemble. Le fabricant du moniteur de sécurité AS-i, ses filiales et sociétés associées ne sont pas à même de garantir toutes les propriétés d'une installation complète ou d'une machine qu'il n'a pas lui-même conscience.
Il n'assume aucune responsabilité pour des commandes données dans la description suivante ou des composants utilisés.
La description ci-dessous ne peut pas être invoquée pour faire valeur des revendications au titre de la garantie ou de la responsabilité dépassant les conditions générales de livraison.
La description complète du logiciel de configuration et la notice technique du moniteur de sécurité AS-i sont à observer absolument!

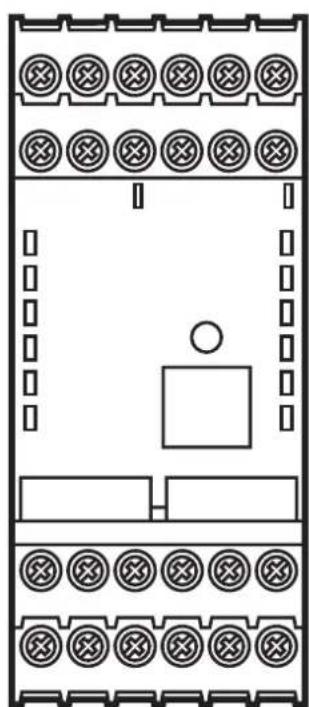

Éléments de service et d'indication

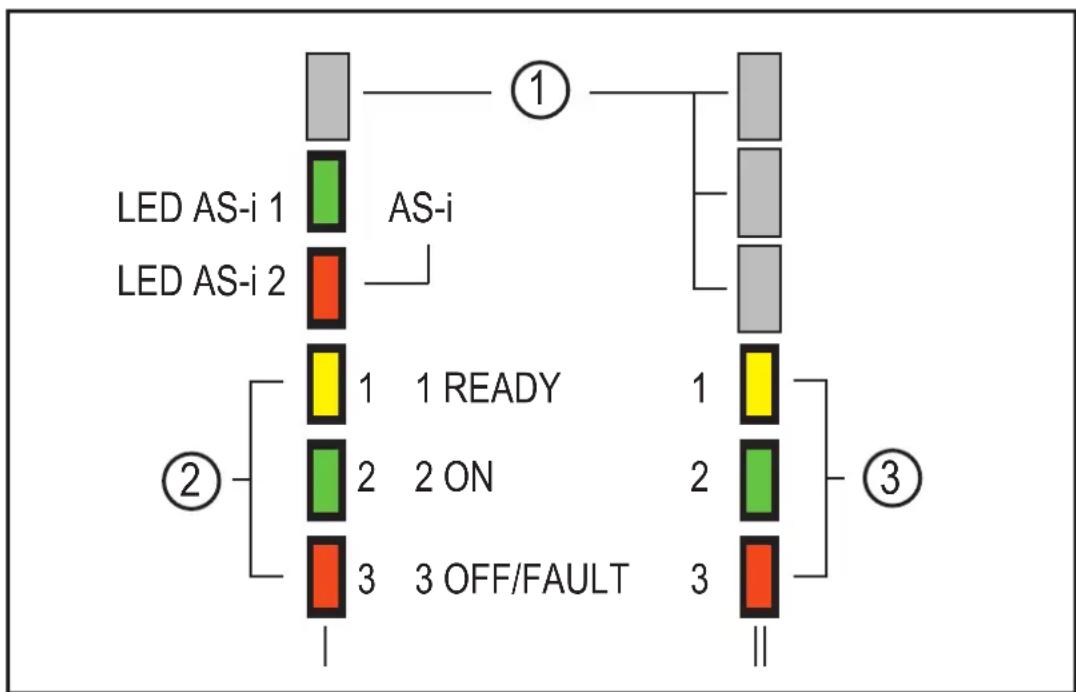

Les affichages LED à l'avant du moniteur de sécurité AS-interface fournissant des informations sur le mode de fonctionnement et l'état de l'appareil.
1: non raccordé 2: voie (circuit de sortie) 1 3: voie (circuit de sortie) 2
Signification des indications LED en mode de protection
| LED Couleur | r Signification | ||
| AS-i 1 | □ | étéinte pas d'almentation | |
| □ | verte, allumée en continu | alimentation AS-i appliquée | |
| AS-i 2 | □ | étéinte fonctionnement normal | |
| □ | rouge, allumée en continu | erreur de communication | |
| 1 READY (par circuit de sortie) | □ | étéinte — | |
| □ | jaune, allumée en continu | verrouillage de démarrage / redémarrage activé | |
| □ | jaune, clignotant | test externe nécessaire / validation / temporisation à l'enclenchement activée | |
| 2 ON (par circuit de sortie) | □ | étéinte | contacts de l'élement de commutation de sortie ouverts |
| □ | verte, allumée en continu | contacts de l'élement de commutation de sortie fermés | |
| □ | verte, clignotante | temporisation en cours pour catégorie d'accêt 1 | |
| 3 OFF/FAULT (par circuit de sortie) | □ | étéinte | contacts de l'élement de commutation de sortie fermés |
| □ | rouge, allumée en continu | contacts de l'élement de commutation de sortie ouverts | |
| □ | rouge, clignotante | erreur au niveau des composants AS-i surveillés | |
| 1 READY 2 ON 3 OFF/FAULT (par circuit de sortie) | □ | jaune, verte, rouge clignotent rapidement et simultanément | erreur d'appareil interne, message d'erreur peut être interrogé via le logiciel ASIMON |
| □ | |||
| □ | |||

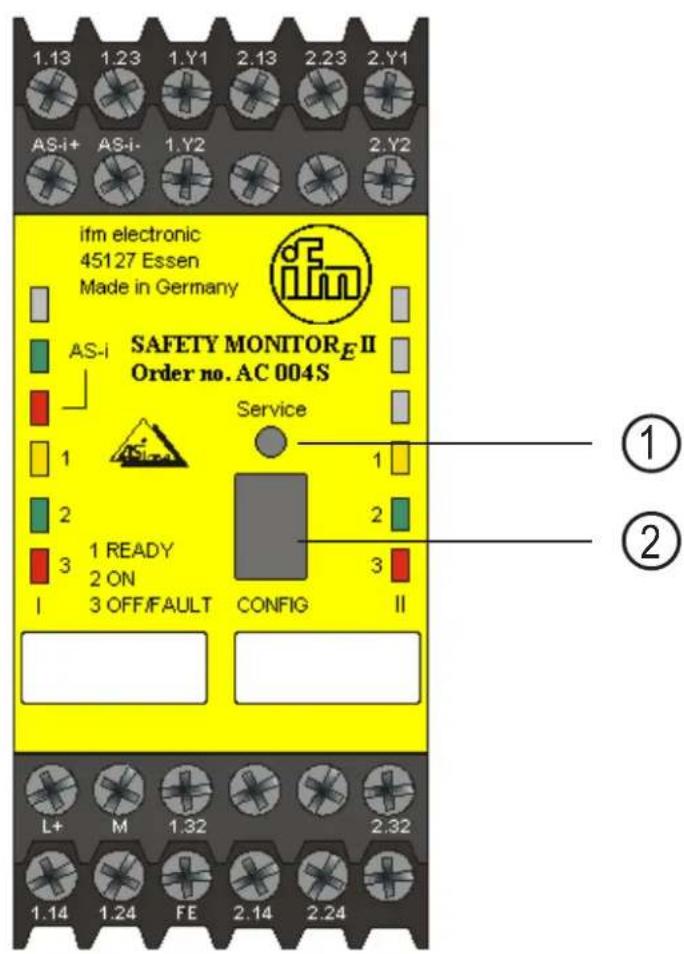

1: bouton Service 2: prise RJ45 CONFIG de l'interface de configuration RS 232C
Le moniteur de sécurité AS-i est disponible en quatre versions qui se désignent par la fonctionnalité du logiciel d'exploitation et la configuration de départ.
Caractéristiques des versions d'appareil
| Fonctionnalité | |||
| " Base " " Etendu " | |||
| Nombre de circuits de sortie | 1 type 1 (AC001S) type 3 (AC003S) | ||
| 2 type 2 (AC002S) type 4 (AC004S) | |||
Configuration de départ
Type 1 et 3 : un circuit de sortie
Type 2 et 4 : deux circuits de sortie
Assemblage

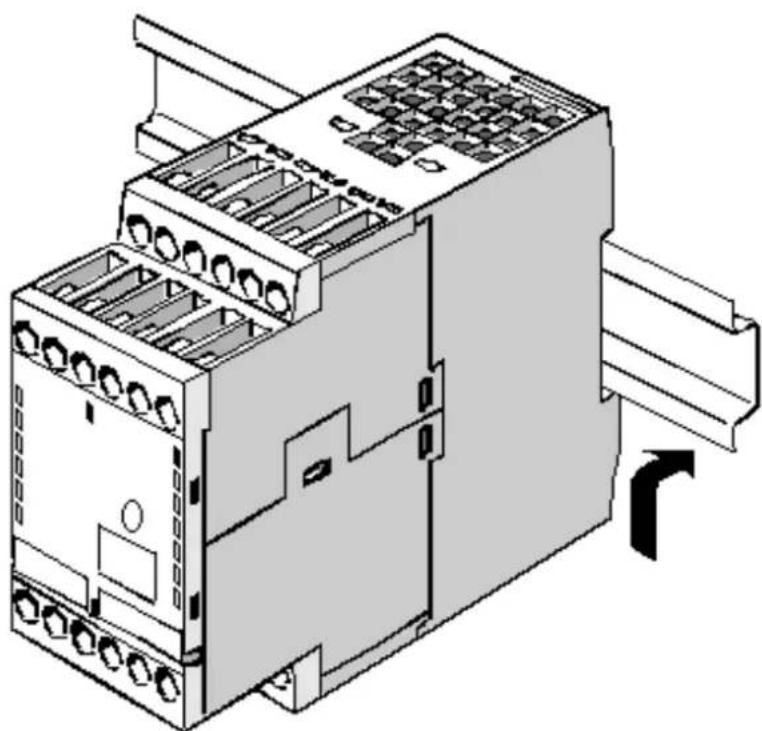

Le montage des moniteurs de sécurité AS-i se fait sur rail 35 mm selon DIN EN 50022 en armoire électrique. Pour le montage, poser l'appareil sur l'arête inférieure du rail DIN puis l'enclencher sur l'arête supérieure.
Afin d'éviter des incidents, il est nécessaire d'observer la température de fonctionnement du moniteur de sécurité AS-i pour l'armoire électrique indiquée dans les données techniques. Il est nécessaire d'observer généralement une distance minimale de 10 mm entre plusieurs moniteurs de sécurité et d'autres composants de l'armoire électrique.
Attention
Installer les câbles d'alimentation, de signalisation et aussi les câbles AS-interface séparément des câbles de puissance.
Utiliser des relais ou des contacteurs externes raccordés à la sortie du moniteur de sécurité avec un circuit protecteur correspondant !
Raccordement électrique
Dès la mise sous tension d'alimentation de l'appareil, le test interne du système démarre. Cet état de fonctionnement est indiqué par l'illumination de toutes les LED de l'appareil.
Adresseage
Le moniteur de sécurité AS-i ne peut être adressé qu'à l'aide du logiciel ASIMON. Affecter une adresse libre entre 1 et 31. L'affectation des adresses via l'unité d'adressage AC1154 n'est pas possible.
Temps de réponse
Le temps de réponse du moniteur de sécurité AS-i pour une demande de la fonction de sécurité est de max. 40 ms.
Calcul du temps de réponse total :
Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, modules d'entrée de sécurité AS-i et éventuellement relais ou contacteurs externes raccordés à la sortie du moniteur de sécurité).
Données caractéristiques de sécurité
| Données caractéristiques Valeur | |
| Niveau d'intégrité de sécurité SIL 3 | |
| Niveau de performance PL e | |
| Catégorie Cat. 4 | |
| MTTFd | Haute |
| Durée d'utilisation T 20 ans | |
| PFH 9,1 • 10 | -9 |
| PFD 6,1 • 10 | -5 |
- Les valeurs PFD et PFH indiquées se réfèrent à la durée de fonctionnement maximale de 12 mois.
- L'appareil peut être utilisé dans des applications jusqu'à SIL 3 / PL e.
- Les valeurs PFD / PFH ou MTFd des autres composants, notamment du moniteur de sécurité AS-i, sont indiquées dans la documentation correspondante.
Explication des abréviations :
| SIL Safety Integrity Level Niveau d'intégrité de sécurité SIL 1-4 selon CEI 61508. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité. | ||
| PL Performance Level Capacité des éléments relatifs à la sécurité d'effectuer une fonction de sécurité dans des conditions prévisibles et de réduire le risque. | ||
| PFD Probability of Failure on Demand | Probabilité d'une défaillance sur demande. | |
| PFH Probability of dangerous failure per hour | Probabilité d'une défaillance dangereuse par heures. | |
| T Life time | Durée | de vie (durée d'utilisation maximale). |
| MTTFd | Mean Time To Dangerous Failure | Temps moyen avant défaillance dangereuse. |
Remplacement d'un esclave as-i de sécurité defectueux
Si un esclave AS-i de sécurité est défectueux, il est possible de le remplacer même sans ordinateur et nouvelle configuration du moniteur de sécurité AS-i grâce au bouton Service du moniteur de sécurité AS-i.
Attention
Force de commande pour le bouton Service max. 1 N!
Remarque
L'appui sur le bouton Service fait passer le moniteur de sécurité du mode de protection au mode de configuration. Les circuits de sortie sont donc en tout cas coupés.
Si le bouton Service est appuyé, toutes les LED de l'appareil s'allument brievement une fois.
Procéder comme suit :
- Déconnecter l'esclave AS-i défectueux du câble AS-i.
- Appuyer pendant env. 1 seconde le bouton Service de tous les moniteurs de sécurité AS-i qui utilisent l'esclave AS-i de sécurité défectueux.
- Raccorder le nouvel esclave AS-i de sécurité au câble AS-i.
- Appuyer à nouveau pendant env. 1 seconde le bouton Service de tous les moniteurs de sécurité AS-i qui utilisent l'esclave AS-i de sécurité remplace.
Si le bouton Service est appuyé la première fois, il est détecté si exactement un esclave manque. Celui-ci est noté dans la mémoire d'erreur du moniteur de sécurité AS-i. Le moniteur de sécurité AS-i passe en mode de configuration. En appuyant le bouton Service une deuxième fois, la série de code du nouvel esclave est apprise et vérifiée. Si elle est bonne, le moniteur de sécurité AS-i passe de nouveau en mode de protection.
Attention
Après remplacement d'un esclave de sécurité défectueux, il est impératif de contrôler le fonctionnement correct du nouvel esclave.

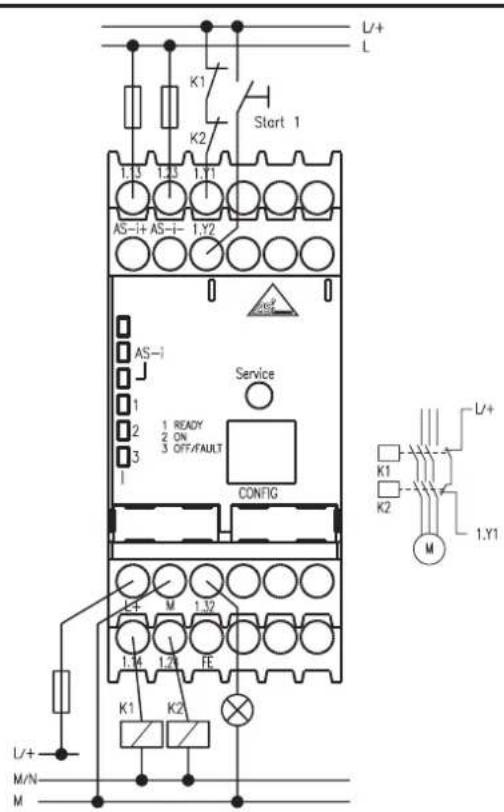

Raccordement des bornes du moniteur de sécurité as-i
| Borne Signal / description |
| AS-i +/- Raccordement au bus AS-i |
| L+ +24 V DC / tension d'alimentation |
| M GND / reférence de la terre |
| FE Terre fonctionnelle |
| 1.Y1 EDM 1 / entrée circuit de retour, circuit de sortie 1 |
| 1.Y2 Démarriage 1 / démarrage - entrée, circuit de sortie 1 |
| 1.13 Élement de commutation de sortie 1, circuit de sortie 1 |
| 1.14 Élement de commutation de sortie 1, circuit de sortie 1 |
| 1.23 Élement de commutation de sortie 2, circuit de sortie 1 |
| 1.24 Élement de commutation de sortie 2, circuit de sortie 1 |
| 1.32 Safety ON / sortie signal 1, circuit de sortie 1 |
| 2.Y1 EDM 2 / entrée circuit de retour, circuit de sortie 2 |
| 2.Y2 Démarriage 2 / démarrage - entrée, circuit de sortie 2 |
| 2.13 Élement de commutation de sortie 1, circuit de sortie 2 |
| 2.14 Élement de commutation de sortie 1, circuit de sortie 2 |
| 2.23 Élement de commutation de sortie 2, circuit de sortie 2 |
| 2.24 Élement de commutation de sortie 2, circuit de sortie 2 |
| 2.32 Safety ON / sortie signal 2, circuit de sortie 2 |
1) Type 1 et type 3 2) Type 2 et type 4

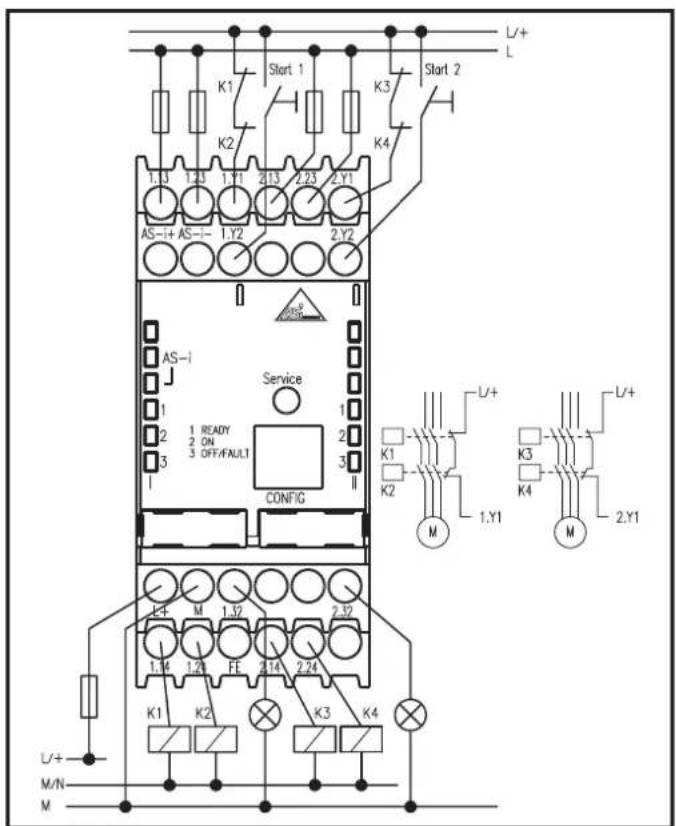

Raccordement type 2 et type 4
Données techniques
| Données électriques | |
| Tension d'alimentation 24 V DC / +/- 15% | |
| Ondulation résiduelle < 15% | |
| Courant d'alimentation assigné | Type 1 et type 3 : 150 mAType 2 et type 4 : 200 mA |
| Courant de pointe au démarrage1) | Tous les types : 600 mA |
| Temps de réponse (du point de vue de la sécurité) | < 40 ms |
| Retard à la disponibilité < 10 s | |
| Données AS-i | |
| Profil AS-i Moniteur 7.F | |
| Plage de tension AS-i 18,5...31,6 V | |
| Consommation AS-i < 45 mA | |
| Interface de configuration | |
| RS 232 | 9600 baud, pas de parité,1 bit de départ, 1 bit d'arrêt,8 bits de données |
| Entrées et sorties | |
| Entrée " démarrage" | Entrée de l'optocoupleur (actif HIGH),courant d'entrée env. 10 mA pour 24 V DC |
| Entrée " circuit de retour " | Entrée de l'optocoupleur (actif HIGH),courant d'entrée env. 10 mA pour 24 V DC |
| Sortie signal " Safety ON " 2) | Sortie transistor PNP, 200 mA,protection contre les court-circuits et l'inversionde polarité |
| Sortie de sécurité | Contacts NO libres de potentiel,charge max. des contacts :1 A DC-13 pour 24 V DC3 A AC-15 pour 230 V AC |
| Fusibles Externes avec env. 4 A à action | semi-retardée |
| Catégorie de surtension | 3, pour tension d'alimentation assignée 300 VAC selon VDE 0110 partie 1 |
| 1) Mise en route simultanée de tous les relais, le courant des sorties signal n'est pas pris en compte | |
| 2) La sortie signal « Safety on » n'est pas de sécurité ! | |
| Données ambantes | |
| Température de fonctionnement -20...60 | °C |
| Température de stockage -30...70 °C | |
| Indice de protection | IP 20 (uniquement pour l'utilisation dans des locaux / armoires électriques d'indice de protection minimum IP 54) |
| Distance entre 2 moniteurs de sécurité AS-i | 10 mm |
| Données mécaniques | |

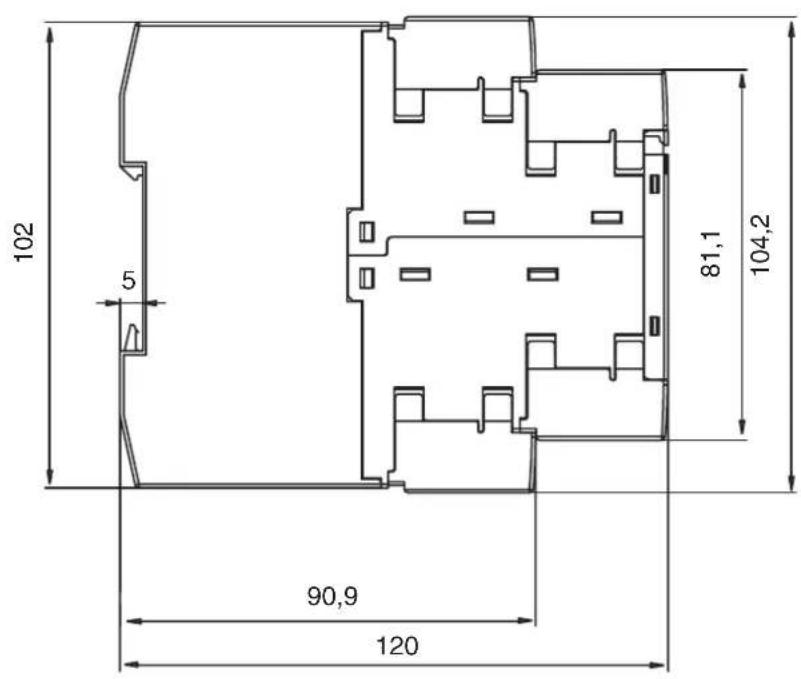

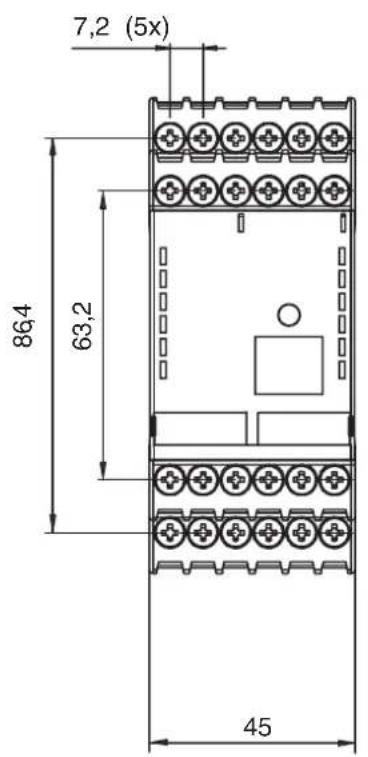

| Dimensions (L x H x P) 45 mm x 105 mm | x 120 mm |
| Matière boîtier Polyamide PA66, noir | |
| Poids | Type 1 et type 3 : env. 350 g; Type 2 et type 4 : env. 450 g |
| Fixation | Fixation encliquetable sur rail DIN selon EN 50022 |
Normes
Les normes et directives suivantes ont été appliquées :
- MLR 2006/42/CE EN ISO13849-1: 2008 IEC 61508 parties 1-7 : 2000 EN 954-1: 1996 EN 62061:2005 EN50295:1999 EN 61496-1:2008 EN 50178:1997 EN60204-1: 2006 EN 60947-5-1:2004 NFPA 79:2007
- UL 508
Dans le champ d'application UL :
Le moniteur de sécurité n'a été évalué que pour UL 508. L'évaluation UL n'inclut pas la sécurité fonctionnelle.
- Déclaration de conformité CE TUV Rheinland
- UL (cULus) voir www.ifm.com
