| Type de produit | Capteur de proximité (inductif, capacitif, optoélectronique, etc.) |
| Modèle | IF500A |
| Marque | IFM |
| Catégorie ATEX | II 3D (zone poussiéreuse) |
| Température ambiante admissible | -20 à +60 °C |
| Normes respectées | EN50014, EN50281-1-1 |
| Résistance aux chocs | 0,5 joules (test selon EN60947-5-2) |
| Raccordement | Connecteur M12 (presse-étoupe ou câble) |
| Couple de serrage du connecteur | 0,6 Nm min., 0,8 Nm max. |
| Matériau du boîtier | Plastique |
| Protection contre les charges électrostatiques | Nettoyage uniquement avec un torchon humide |
| Montage | Par personnel compétent, hors flux de poussière |
| Entretien | Aucune réparation possible, contacter le fabricant |
| Fusible miniature | À insérer si spécifié, hors zone explosive |
| Recommandation après court-circuit | Vérifier le bon fonctionnement |
FOIRE AUX QUESTIONS - IF500A IFM
Questions des utilisateurs sur IF500A IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteurs de proximité au format PDF gratuitement ! Retrouvez votre notice IF500A - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IF500A de la marque IFM.
MODE D'EMPLOI IF500A IFM

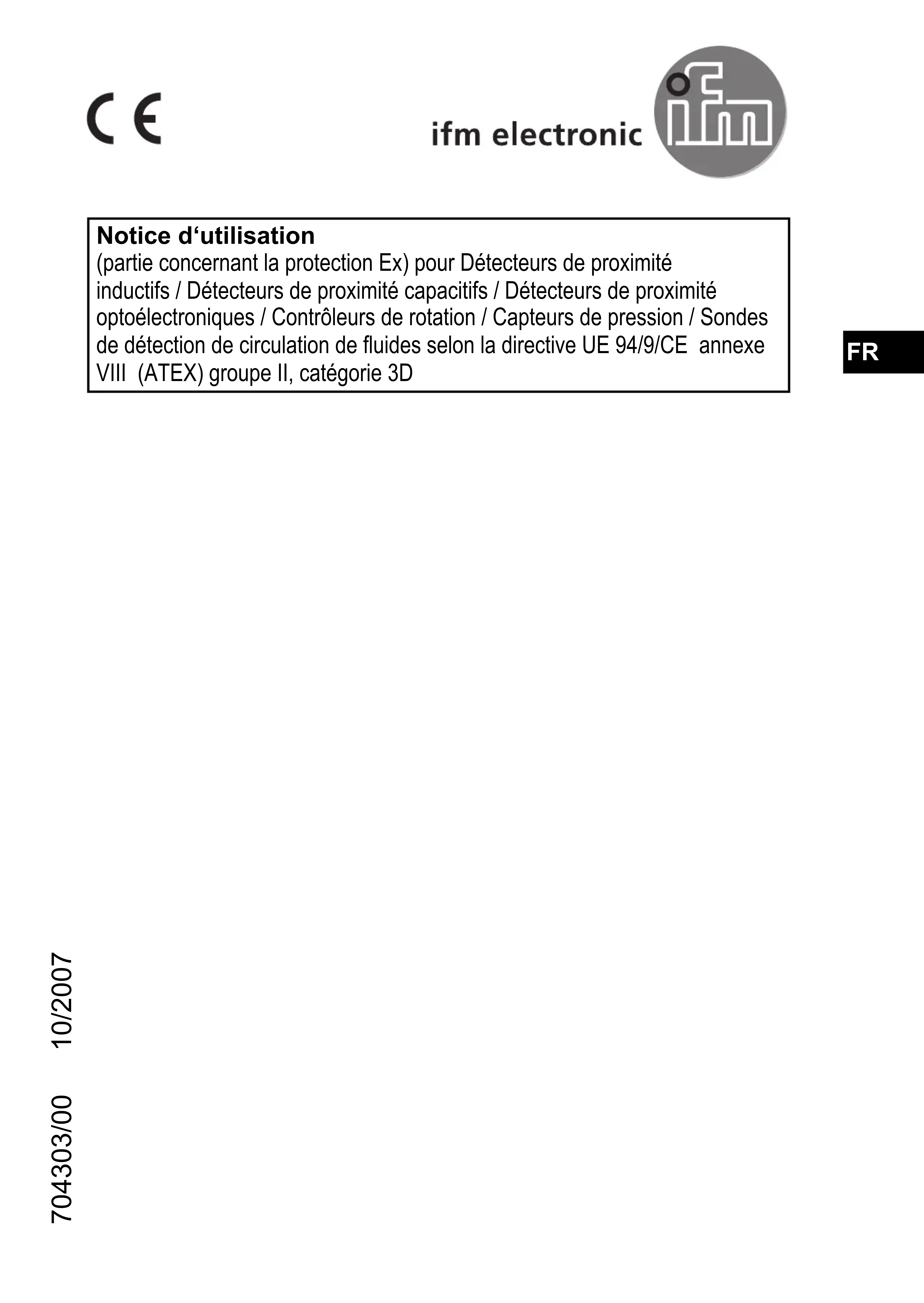

Notice d'utilisation
(partie concernant la protection Ex) pour Détecteurs de proximité inductifs / Détecteurs de proximité capacitifs / Détecteurs de proximité optoélectroniques / Contrôleurs de rotation / Capteurs de pression / Sondes de détection de circulation de fluides selon la directive UE 94/9/CE annexe VIII (ATEX) groupe II, catégorie 3D
Fonctionnement et caractéristiques
Emploi dans les zones explosives selon la classification
II 3D (Groupe II, catégorie 3D, appareils pour l'atmosphère poussièreuse).
Les exigences des normes EN50014 et EN50281-1-1 sont respectées.
Test de choc selon EN60947-5-2 avec 0,5 joules.
Marquage (voir appareil ou fiche technique)
Température ambianté admissible de l'application (pour l'utilisation correcte) :
$$ - 2 0 \mathrm {a} + 6 0 ^ {\circ} \mathrm {C} $$
Montage / mise en service
Les détecteurs ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zone explosive.
Vérifiez si la classification (voir „Marquage“ ci-dessus et le marquage sur l'appareil) est appropriée pour l'application.
Remarques sur l'installation / montage
Respectez les règlements et dispositions nationaux ainsi que les règlements d'installations • en vigueur.
Évitez les charges statiques sur des appareils en plastique et câbles.
Pour éviter des charges électrostatiques, ne nettoyez le module qu'avec un torchon humide.
N'installez pas l'appareil dans le flux de poussière.
Évitez les dépôts de poussière sur les appareils.
Assurez une protection efficace des appareils et des câbles contre l'endommagement.
Pour le schéma de branchement et les données techniques, voir le marquage sur l'appareil ou la fiche technique.
N'enlevez tout bouchon de fermeture des presses-étoupes ou le connecteur
qu'immédiatement avant l'introduction des câbles ou le serrage du connecteur pour éviter toute souillure.
Conditions particulières pour un fonctionnement de sécurité
Pour des appareils avec boîte de raccordement (presse-étoupe) et pour des appareils à cable, une résistance à la traction suffisante doit être garantie, ou le cable doit être solidement fixé.
Pour les appareils avec boîte de raccordement, ne débranchez jamais les câbles sous tension.
Pour les appareils avec connecteur, le connecteur doit être fixé si bien qu'il ne peut pas être séparé sans outil. Pour ce faire, utilisez des „protège-écrous“ d'arrêt. Ils sont disponibles comme accessoires (référence E11532 pour connecteurs femelles M12 avec un écrou d'une largeur max. de 11 mm).
Alternativement, vous pourriez utiliser les connecteurs femelles ifm avec un écrou hexagonal. Fixez le connecteur en serrant l'écrou suffisamment (couple de serrage : 0,6 Nm min., 0,8 Nm max.).
Si vous utilisez des connecteurs femelles non ifm, assurez-vous par un couple de serrage adéquat que l'écrou ne peut pas être dévissé manuellement.
Ne débranche jamais le connecteur sous tension.
Appliquez de façon permanente et appropriée l'avertissement ci-dessous près du • connecteur: „Ne pas séparer le connecteur sous tension“/“Do not separate plug while energized” ou utilisez l'étiquette jointe si vous pouvez assurer un marquage permanent.
Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Positionner le • fusible en dehors de la zone explosible.
Entretien / réparation
L'appareil ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut, veuillez contacter le fabricant.
Si besoin est, le fabricant peut vous fournir sur demande les fiches techniques et les déclarations de conformité CE des appareils. Indiquez également le numéro d'article.
Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.
