R2SB10V - Caisson de basses ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Alpine
Modèle	R2SB10V
Diamètre du haut-parleur	10 pouces (25,4 cm)
Bobine mobile	Double bobine (Dual Voice Coil)
Impédance nominale	4 Ω + 4 Ω (peut être câblé en série ou parallèle)
Puissance admissible (RMS)	300 W
Puissance maximale	900 W
Réponse en fréquence	25 Hz – 200 Hz
Sensibilité	86 dB (1W/1m)
Matériau du cône	Polypropylène renforcé
Suspension	Caoutchouc butyle
Aimant	Ferrite de grande puissance
Volume d'enceinte recommandé (clos)	28 L (1,0 ft³)
Volume d'enceinte recommandé (accordé)	42 L (1,5 ft³) avec évent

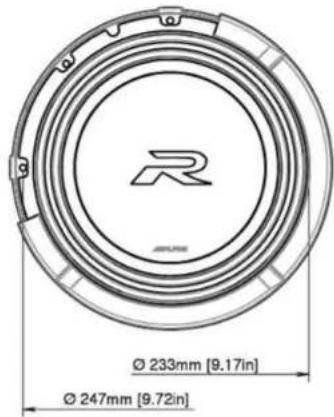

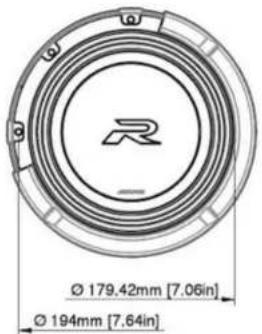

Diamètre de découpe	230 mm

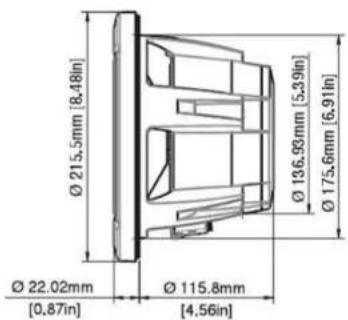

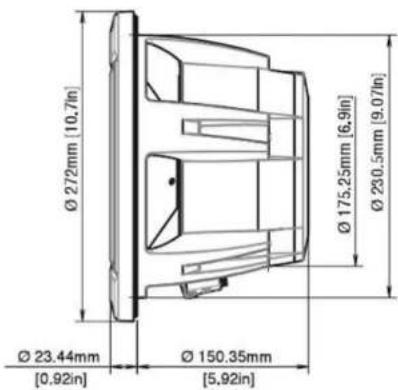

Profondeur de montage	135 mm
Poids net	3,6 kg
Alimentation	Passive (nécessite amplificateur externe)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Ne pas exposer à l'humidité. Respecter les impédances de l'amplificateur.
Pièces détachées et réparabilité	Contacter un centre de service agréé Alpine.
Informations générales	Fabriqué par ALPS ALPINE Co., Ltd., Tokyo, Japon.

FOIRE AUX QUESTIONS - R2SB10V ALPINE

Quelle est la puissance RMS recommandée pour l'amplificateur ?

Pour le R2SB10V, il est recommandé d'utiliser un amplificateur délivrant entre 150 et 300 W RMS par canal à 4 Ω.

Comment câbler le haut-parleur double bobine ?

Les bobines de 4 Ω peuvent être câblées en série pour obtenir 8 Ω, ou en parallèle pour 2 Ω. Consultez le manuel de l'amplificateur pour la charge minimale autorisée.

Quel volume d'enceinte pour une utilisation en caisson clos ?

Le volume net intérieur recommandé est de 28 litres (1,0 ft³). Utilisez du MDF de 19 mm d'épaisseur.

Quel volume pour un caisson bass-reflex ?

Un volume de 42 litres (1,5 ft³) avec un évent de 75 mm de diamètre et 250 mm de longueur donne de bons résultats.

Puis-je utiliser ce subwoofer en configuration stéréo ?

Oui, vous pouvez utiliser deux subwoofers R2SB10V, mais chaque haut-parleur doit être alimenté par un canal d'amplificateur dédié.

Quelle est la profondeur de montage minimale ?

La profondeur de montage est de 135 mm. Prévoyez un dégagement supplémentaire pour l'aimant et les connexions.

Comment nettoyer le cône du subwoofer ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager le cône.

Le subwoofer peut-il être utilisé dans une voiture ?

Oui, il est conçu pour une installation dans un véhicule, à condition qu'il soit fixé solidement et protégé de l'humidité.

Quelle est la garantie du produit ?

La garantie standard Alpine est de 2 ans. Conservez la facture d'achat. Pour les conditions complètes, contactez votre revendeur.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

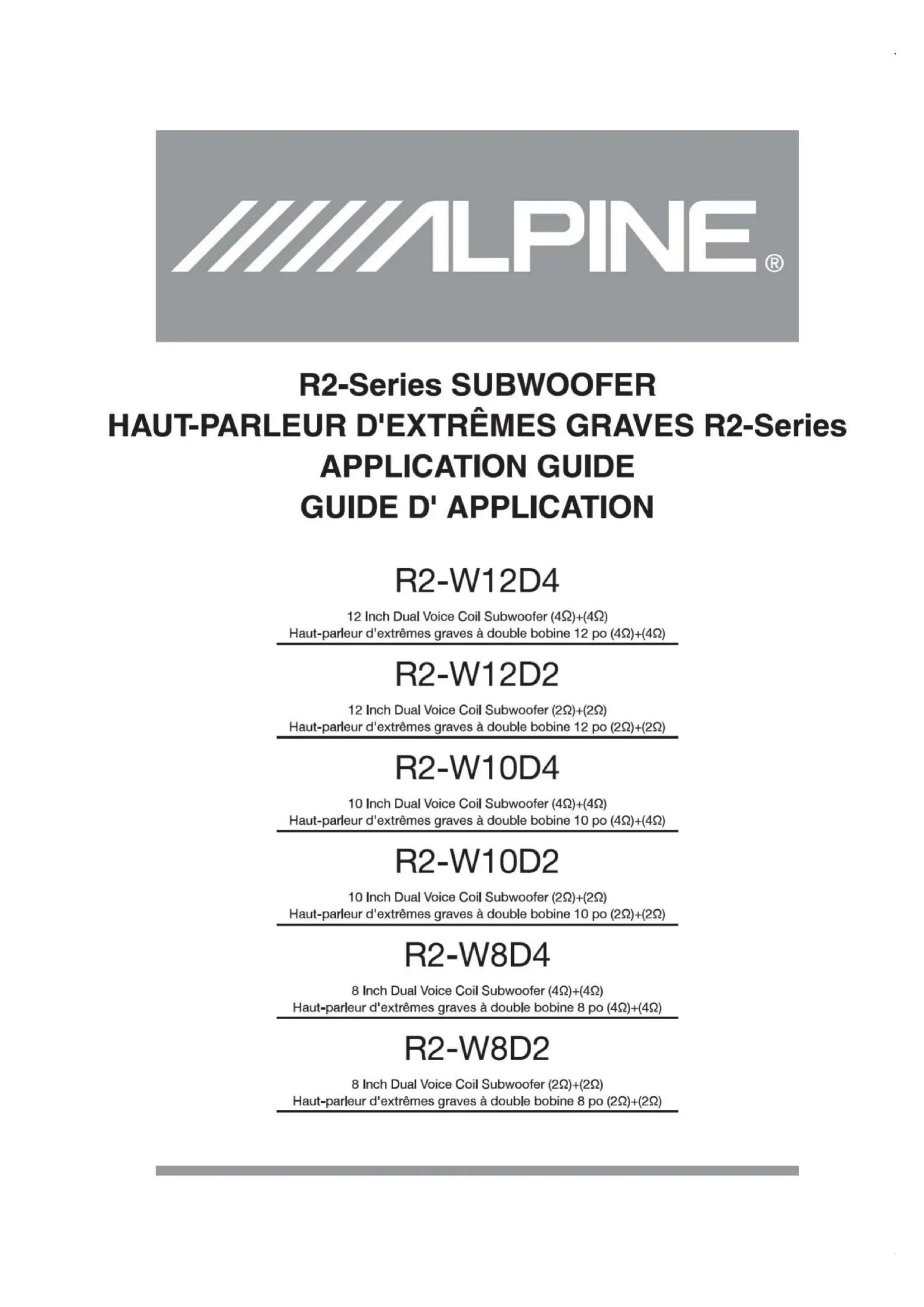

MODE D'EMPLOI R2SB10V ALPINE

12 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 12 po (4) + (4)

R2-W12D2

12 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 12 po (2) + (2)

R2-W10D4

10 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 10 po (4) + (4)

R2-W10D2

10 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 10 po (2) + (2)

R2-W8D4

8 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 8 po (4) + (4)

R2-W8D2

8 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 8 po (2) + (2)

Attention: lire le manuel de l'amplificateur pour la connexion à 1Ω.

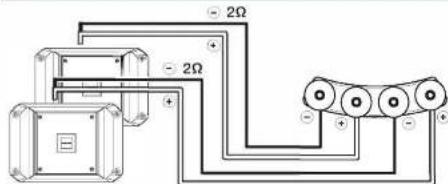

Example 4 Two Amplifiers + One Subwoofer

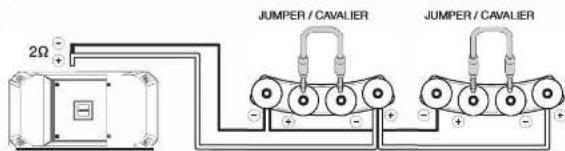

Example 6 One Amplifier and Two Subwoofer

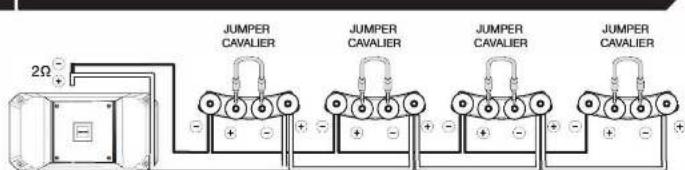

Example 8 One Amplifier + Four Subwoofer

Notes: 1) Recommandé enceinte volume net Intérieur est basée sur 3/4" (19mm) de construction boîtier en MDF. 2) Consulter le tableau ci-dessous pour le calcul de filet d'enclos alternative volume interne.

Avant le déplacement du Mont * (aimant)	-0.050 ft3	-0.08 ft3	-0.10 ft3
Inverser Volume mont Ajouté * (des aimants)	+0.035 ft3	+0.05 ft3	+0.09 ft3

• Sur la base de l'épaisseur du déflecteur 3/4" (19mm), avec une ouverture coupée à peu près au diamètre intérieur

R2-W12D2

R2-W12D4

R2-W10D2

R2-W10D4

R2-W8D2

R2-W8D4
