SR4.500.2 - Recepteur AUDISON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur 4 voies
Alimentation	12 VDC, négatif à la masse
Consommation électrique	Variable selon la puissance de sortie ; utiliser un fusible externe 30 % supérieur à la somme des fusibles internes
Sensibilité d'entrée RCA	0,2 VRMS à 5 VRMS
Sensibilité d'entrée haut niveau	0,8 VRMS à 20 VRMS
Mise en marche	Filaire (télécommande) ou automatique via entrée haut niveau (commutateur AUTO TURN ON)
Protection	LED bleue (marche), rouge (surcharge, court-circuit, défaut)
Section de câble recommandée	Jusqu'à 10 AWG pour les haut-parleurs
Température de fonctionnement	0 °C à 55 °C
Distance de sécurité autour du dissipateur	Au moins 5 cm
Entretien et nettoyage	Chiffon humide avec eau savonneuse, puis essuyage avec chiffon sec ; éviter détergents agressifs et air comprimé
Accessoires inclus	Notice d'utilisation, câbles non fournis
Réparabilité	Contacter le revendeur ou le service d'assistance Audison
DEEE	Ne pas jeter aux ordures ménagères ; recycler en déchetterie

FOIRE AUX QUESTIONS - SR4.500.2 AUDISON

Quel type de batterie faut-il pour l'installation de l'amplificateur ?

Votre voiture doit disposer d'un système 12 VDC avec une prise de terre négative. Vérifiez que l'alternateur et la batterie supportent la consommation supplémentaire.

Comment brancher l'alimentation de l'amplificateur ?

Connectez le terminal (+) au câble provenant de la batterie via un porte-fusible situé à moins de 40 cm de la borne positive. Le terminal (-) doit être raccordé au châssis du véhicule après avoir retiré peinture ou graisse.

Puis-je utiliser l'amplificateur sans signal de télécommande ?

Oui, si vous utilisez les entrées haut niveau, positionnez l'interrupteur AUTO TURN ON sur ON pour une mise en marche automatique.

Quelles sont les sensibilités d'entrée acceptables ?

Pour les entrées RCA, le signal doit être entre 0,2 VRMS et 5 VRMS. Pour les entrées haut niveau, entre 0,8 VRMS et 20 VRMS.

Que signifie la LED rouge sur l'amplificateur ?

La LED rouge indique une surcharge, une protection thermique déclenchée, un court-circuit des câbles haut-parleur ou une panne de l'amplificateur.

Comment calibrer le niveau d'écoute ?

Réglez le volume de la source aux 3/4 de son maximum, puis ajustez le niveau de l'amplificateur jusqu'à entendre de la distorsion.

Où installer l'amplificateur dans le véhicule ?

Dans un endroit où la température est comprise entre 0°C et 55°C, avec une bonne circulation d'air et à au moins 5 cm des parois pour éviter la surchauffe.

Quels câbles utiliser pour les haut-parleurs ?

Utilisez des câbles de haut-parleur d'une section maximale de 10 AWG. Ne connectez jamais les bornes (-) L et (-) R ensemble.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon humide avec de l'eau savonneuse, essuyez avec un chiffon humide puis sec. Évitez les détergents agressifs et l'air comprimé.

Que faire en cas de problème de surchauffe ?

Vérifiez que le dissipateur thermique n'est pas couvert et que l'air circule librement. Si le problème persiste, l'amplificateur passe en protection ; réduisez le volume ou améliorez la ventilation.

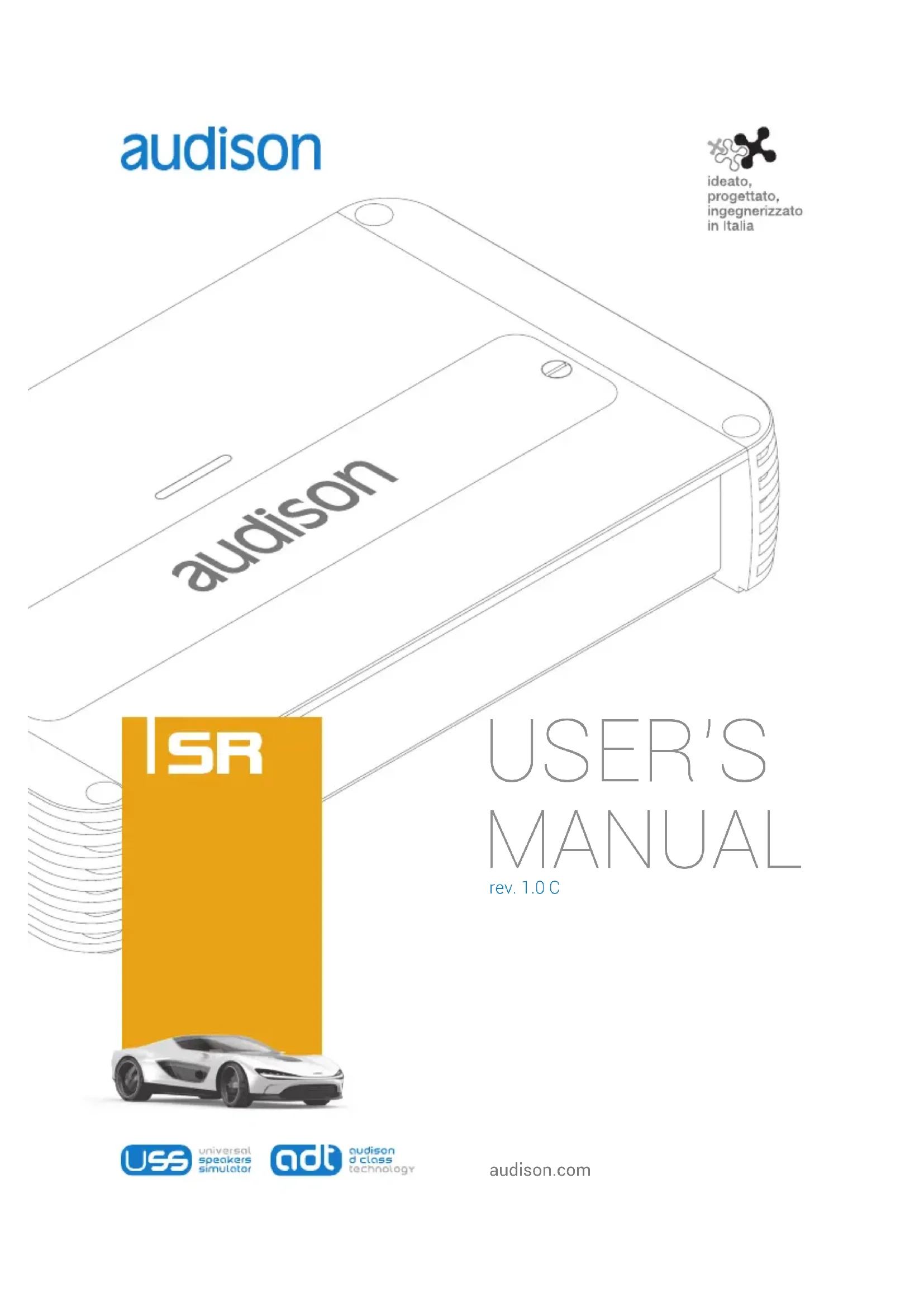

MODE D'EMPLOI SR4.500.2 AUDISON

Avant d'installer les composants, veuillez lire attentivement toutes les instructions de ce manuel. Il est recommandé de soigneusement suivre les instructions soulignées. Le non-respect de ces instructions peut causer un endommagement involontaire des composants.

Mesures de sécurité

1. Assurez-vous que votre voiture compte un système de voltage 12 VDC avec une prise de terre négative.
2. Vérifiez l'état de votre alternateur et de votre batterie pour vous assurer qu'ils peuvent supporter la consommation accrue.
3. Ne procédez à aucune installation dans le compartiment moteur, et évitez toute exposition à l'eau, à une humidité excessive, à de la poussière ou à de la saleté.
4. Ne laissez pas traîner les câbles en dehors du véhicule et n'installez pas l'amplificateur près de la boîte à vitesse électronique.
5. Installez l'amplificateur dans les parties du véhicule où la température est comprise entre 0°C (32^) et 55°C (131^). Laissez le profil extérieur de l'amplificateur dépasser d'au moins 5cm (2^ ) loin des murs. La circulation de l'air doit être bonne à l'endroit où l'amplificateur est installé. Si vous couvrez le dissipateur thermique, l'amplificateur passe en mode de protection.
6. L'amplificateur peut atteindre des températures autour de 80°C (176°F). Assurez-vous qu'il ne soit pas trop chaud avant de le toucher.
7. Nettoyez régulièrement l'amplificateur sans utiliser de détergents agressifs qui risqueraient de l'abimer. N'utilisez pas d'air comprimé, car des pièces solides risqueraient d'être poussées dans l'amplificateur. Humidifiez un chiffon avec de l'eau savonneuse, essorez-le puis nettoyez l'amplificateur. Puis utilisez un chiffon qui n'a été humidifié qu'avec de l'eau ; enfin, nettoyez l'amplificateur avec un chiffon sec. Si le conduit d'air chaud est couvert, l'amplificateur entre en mode de protection.
8. Assurez-vous que la location choisie pour les composants n'effetue pas le fonctionnement normal de la mécanique du véhicule et des appareils électriques.
9. Assurez-vous que le câble d'alimentation n'est pas en court-circuit lors de l'installation et du branchement avec la batterie
10. Utilisez une extrême prudence lorsque vous coupez ou vous percez l'armature de la voiture, en vérifiant qu'il n'y a pas de câbles électriques ou d'éléments de structure dessous.
11. Lors du positionnement du câble d'alimentation, évitez de faire passer le câble sur ou autour d'angles aigus ou à proximité d'appareillages mécaniques. Utilisez des protections en caoutchouc pour protéger la prise si elle passe par un trou ou l'intégralité de l'équipement s'il se trouve à proximité de dispositifs générateurs de chaleur.
12. Pendant l'installation, évitez de faire passer le cable sur ou à travers des objets coupants ou près d'appareils mécaniques en fonctionnement. Utilisez des oeillets engommes pour protéger le cable s'il passe dans un trou ou un matériel adapté s'il se trouve près d'objets générant de la chaleur.
13. Choisissez le calibre du cable en fonction de la puissance de l'amplificateur. Vous pourrez couvrir des suggestions ici. Utilisez des cables, connecteurs et accessoires de bonne qualité, comme vous trouverez dans le catalogue Connection.
14. Pré-planifiez la configuration de votre nouvel amplificateur et les saliens câblages pour rendre l'installation plus facile.
15. Afin d'éviter tout endommagement accidentel, gardez le produit dans son emballage d'origine jusqu'à ce que vous soyez prêts pour l'installation finale.
16. Utilisez tous les protections pour les yeux lorsque vous utilisez les outils, car des bouts de bois ou des résidus du produit peut entrer dans l'air

Sequence d'installation typique

Si vous avez des questions, veuillez vous référer au Manuel de l'Utilisateur disponible sur www.audison.com ou contacter votre revendeur AUDISON ou le service d'assistance AUDISON.

1. Avant d'installer l'amplificateur, éteignez la source et tous les autres appareils électroniques dans le système audio afin d'éviter tout dommage.
2. Avec l'aide d'un câble adapté AWG (voir: Cable d'alimentation), faites passer le câble d'alimentation depuis l'endroit où se situe la batterie jusqu'à l'endroit où est effectué le montage de l'amplificateur.
3. Branchez l'alimentation en respectant la polarité. Connectez le terminal (+) au cable provenant de la batterie et le terminal (-) au châssis de la voiture.
4. Placez un support de fusible à 40 cm au plus de la borne de positif de la batterie, connectez-y une extrémité du câble d'alimentation après avoir connecté l'autre extrémité à l'amplificateur. Ne montez pas le fusible.
5. Pour installer l'appareil (-) correctement, utilisez une vis du châssis du véhicule ; retirez toute peinture ou graisse du métal si nécessaire, en vérifiant avec un testeur qu'il a de la continuité entre le terminal négatif et la batterie (-) et le point de fixation. Connectez si possible tous les composants au même point de terre. Cette solution permet d'éliminer la plupart des bruits pouvant être générés lors de la reproduction audio.
6. Placez tous les câbles de signal proche les uns des autres et loin des câbles d'alimentation électrique.
7. Connectez les câbles d'entrée RCA, le signal appliqué doit être compris entre 0.2 VRMS et 5 VRMS
8. Connectez les entrées haut niveau en utilisant la bonne prise. Le signal appliqué doit être entre 0.8 VRMS et 20 VRMS. Ne l'utilisez pas si vous utilisez déjà une connexion pré amplifiée Pre In.
9. Connectez le haut-parleur en utilisant des câbles de haut-parleur max 10 AWG.
10. Ne connectez pas les sorties haut-parleur (-) L et (-) R ensemble. Si vous utilisez une stéréo externe croisée, assurez-vous que ses pôles négatifs ne soient pas connectés ensemble.
11. amplificateur est mis en marche en connectant la borne de mise en marche à distance (ENTREE TÉLÉCOMMANDE) à la sortie spécifique de la source. L'amplificateur se met en marche automatique, sans signal distant, en utilisant également les entrées haut niveau (Speaker IN - Entrée haut-parleur), en positionnant l'interrupteur «AUTO TURN ON» (mise en marche automatique) sur la position «ON» (marche).
12. Le voyant LED sur le panneau supérieur s'illumine en bleu pour indiquer que le produit est activé. Le voyant LED s'illumine en rouge en cas de surcharge, si la protection thermique est déclenchée, si les câbles du haut-parleur sont en court-circuit avec le châssis du véhicule et en cas de panne de l'amplificateur.
13. Le/s fusible/s est/son situés près de l'alimentation et des terminaux des haut-parleurs. Pour remplacer les fusibles, retirez le/s fusible/s du compartiment. Remplacez toujours par un fusible de la même catégorie.
14. Sécurisez tous les appareils auxiliaires que vous avez construit pour installer les composants de la structure du véhicule; ici assurez la stabilité et la sécurité lors de la conduite. Le détachement de l'amplificateur lors de la conduite peut provoquer des sérieux dommages sur les personnes à bord et sur les autres véhicules.
15. Une fois l'installation terminée, vérifie que les branchements du système ont été correctement exécutés.
16. Mettez le fusible dans le porte-fusible. La valeur du fusible doit être de 30% supérieure à celle intégrée dans l'amplificateur. Dans le cas où le câble alimenter plusieurs amplificateurs, la valeur du fusible doit être de 30% supérieure à la somme des valeurs des autres fusibles de l'amplificateur.
17. La calibration du niveau d'écoute se fait en ajustant le volume source à un niveau maximal allant jusqu'à 3/4 du niveau maximal; puis, ajustez le niveau de l'amplificateur jusqu'à ce que vous entendiez de la distorsion.
18. Certificat de garantie : Pour de plus amples informations, veuillez visiter le site Internet Audison.

SURETE De son

UTILISER VOTRE PROPRE SENS ET VOTRE PRATIQUEZ UNE SURETE DE SON. VEUILLEZ VOUS RAPPELER QU'UNE LONGUE EXPOSITION À UN NIVEAU DE

PRESSION SONORE TROP ELEVEE PEUT ENDOMMAGER VOITE SECURITE D'ECOUTE. LA SECURITE DOIT ETRE MIS EN AVANT LORS DE LA CONDUITE.

Les produits propont un logo compose d'une poubelle barrée d'une croix doivent être éliminés sérement des ordures ménagères. Ces produits utilisant des composants électriques ou électroniques qui doivent être recyclés par les déchetteries communales ou un centre de recyclage capables de traiter ces produits et composants. Nous vous invitons à contacter notre entreprise afin de savoir comment amener ces produits dans le centre de recyclage le plus proche de votre domicile. Le recyclage et une mise au rebut adaptée contribuent à la préservation de l'environnement et à la prévention contre tout effet nocif pour la santé.
