Interactive Flat Panel - Téléviseur OPTOMA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Écran interactif, résolution 4K, technologie tactile, taille de 65 pouces, connectivité HDMI, USB, et sans fil.
Utilisation	Idéal pour les salles de réunion, les environnements éducatifs et les présentations interactives.
Maintenance et réparation	Nettoyage régulier de l'écran avec des produits non abrasifs, mise à jour du firmware recommandée.
Sécurité	Certifié conforme aux normes de sécurité électrique, protection contre les surcharges.
Informations générales	Garantie de 2 ans, assistance technique disponible, compatibilité avec divers systèmes d'exploitation.

FOIRE AUX QUESTIONS - Interactive Flat Panel OPTOMA

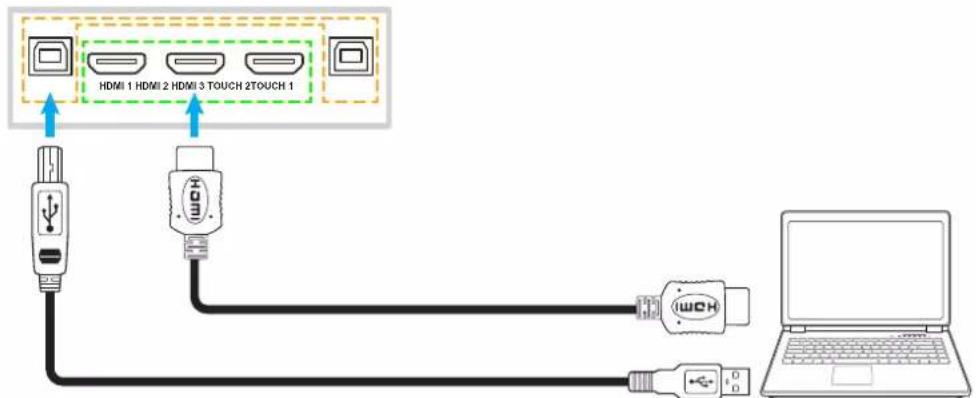

Comment connecter mon OPTOMA Interactive Flat Panel à un ordinateur ?

Pour connecter votre OPTOMA Interactive Flat Panel à un ordinateur, utilisez un câble HDMI. Branchez une extrémité dans le port HDMI du téléviseur et l'autre extrémité dans le port HDMI de votre ordinateur. Sélectionnez ensuite la source HDMI appropriée sur le téléviseur.

Que faire si l'écran reste noir lorsque je l'allume ?

Vérifiez que le téléviseur est bien alimenté et que le câble d'alimentation est correctement branché. Assurez-vous également que la source sélectionnée est active. Si le problème persiste, essayez de débrancher et de rebrancher le téléviseur.

Comment régler le volume de mon OPTOMA Interactive Flat Panel ?

Utilisez la télécommande pour augmenter ou diminuer le volume. Vous pouvez également accéder aux paramètres audio via le menu des paramètres sur l'écran et ajuster le volume à partir de là.

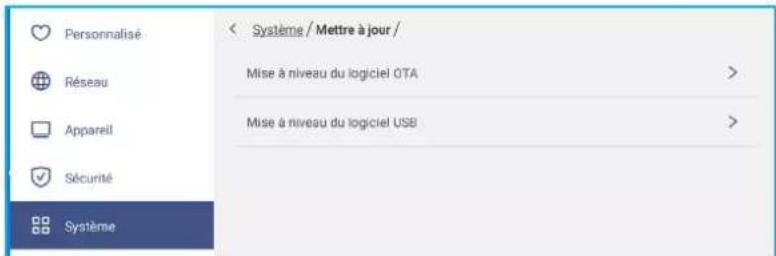

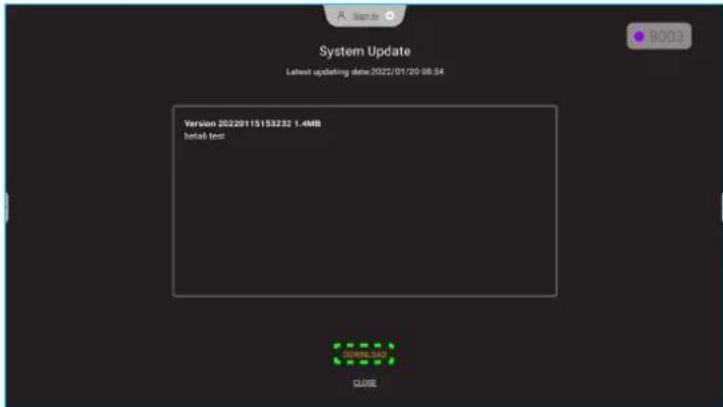

Comment mettre à jour le logiciel de mon OPTOMA Interactive Flat Panel ?

Pour mettre à jour le logiciel, accédez au menu des paramètres, sélectionnez 'Mise à jour du système' et choisissez 'Vérifier les mises à jour'. Assurez-vous que votre appareil est connecté à Internet pour télécharger les mises à jour disponibles.

Comment résoudre les problèmes de connexion Wi-Fi ?

Vérifiez que votre routeur est allumé et fonctionne correctement. Accédez aux paramètres réseau sur le téléviseur et assurez-vous que vous êtes connecté au bon réseau Wi-Fi. Si nécessaire, réinitialisez les paramètres réseau et reconnectez-vous.

Que faire si le tactile ne fonctionne pas ?

Assurez-vous que la fonction tactile est activée dans les paramètres. Vérifiez également que l'écran est propre et exempt de saleté ou de débris. Si le problème persiste, essayez de redémarrer le téléviseur.

Comment réinitialiser mon OPTOMA Interactive Flat Panel aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Système' puis 'Réinitialiser'. Suivez les instructions à l'écran pour réinitialiser l'appareil aux paramètres d'usine. Notez que cela supprimera toutes les données personnelles et les configurations.

Mon téléviseur ne répond pas à la télécommande, que faire ?

Vérifiez que les piles de la télécommande sont chargées et correctement installées. Assurez-vous également qu'il n'y a pas d'obstructions entre la télécommande et le capteur du téléviseur. Si le problème persiste, essayez d'utiliser les boutons de contrôle situés sur le téléviseur.

Comment changer la langue du menu à l'écran ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue de votre choix parmi les options disponibles.

Comment résoudre des problèmes d'image floue ?

Vérifiez les connexions de votre câble vidéo pour vous assurer qu'elles sont bien en place. Assurez-vous également que la source d'entrée est correctement configurée et essayez de modifier la résolution d'affichage dans les paramètres.

MODE D'EMPLOI Interactive Flat Panel OPTOMA

Écran plat interactif

TABLE DES MATIÈRES

SECURITE 5

Consignes de sécurité 5
Avis sur le droit d'auteur 6
Limitation de responsabilité 6
Reconnaissance de marque 6
Déclaration de la FCC 6
Avertissement FCC 6
Déclaration de conformité pour les pays de l'Union européen 7
WEEE 7
ENERGY STAR 7
Lumière bleue et la santé des yeux. 7
Qu'est-ce que la technologie a faible lumière bleue ? 7
Pauses fréquentes 7
Regarder des objets distants 7
Comment exercer vos yeux ? 7

INTRODUCTION 8

Contenu de la boite 8

Accessoires standard 8
Accessoires en option 9

Description du produit 10

Vue avant 10
Vue arrriere 11

Télécommande 12

CONFIGURATION ET INSTALLATION 14

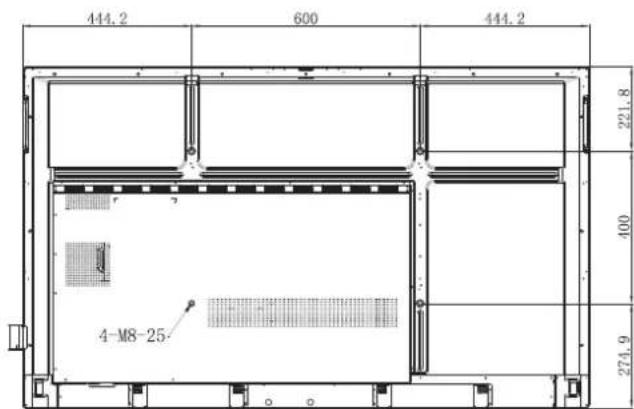

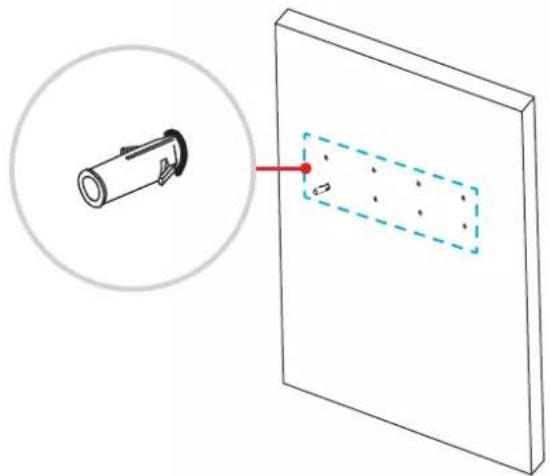

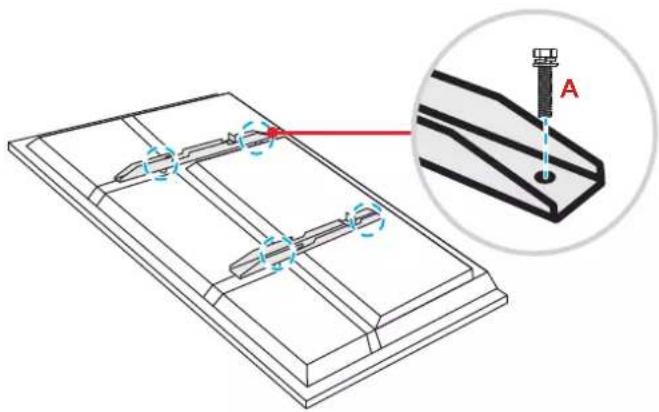

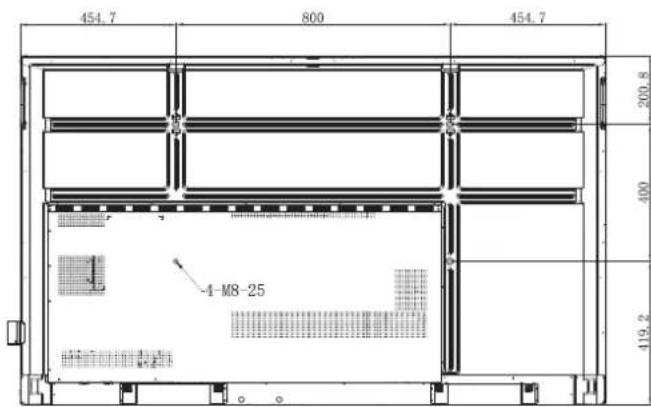

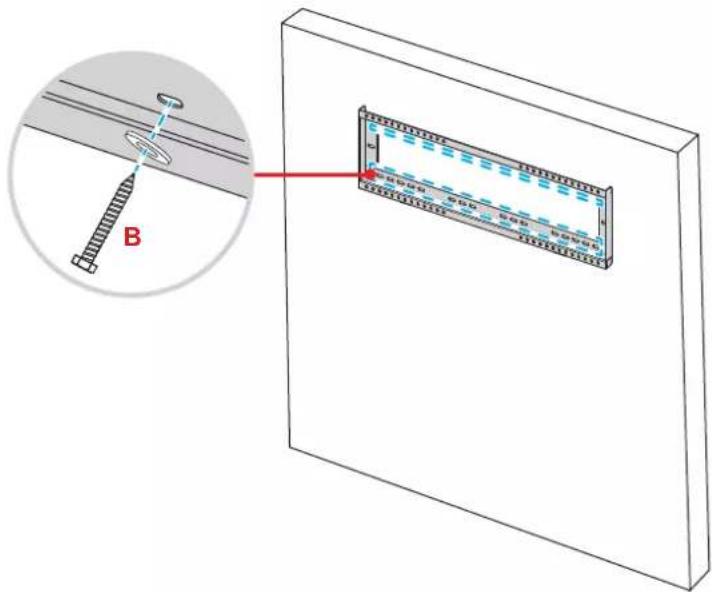

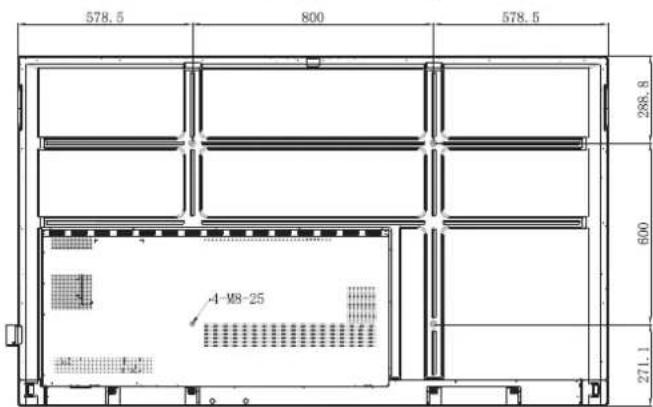

Installation par montage mural 14

Spcifications du support mural 14

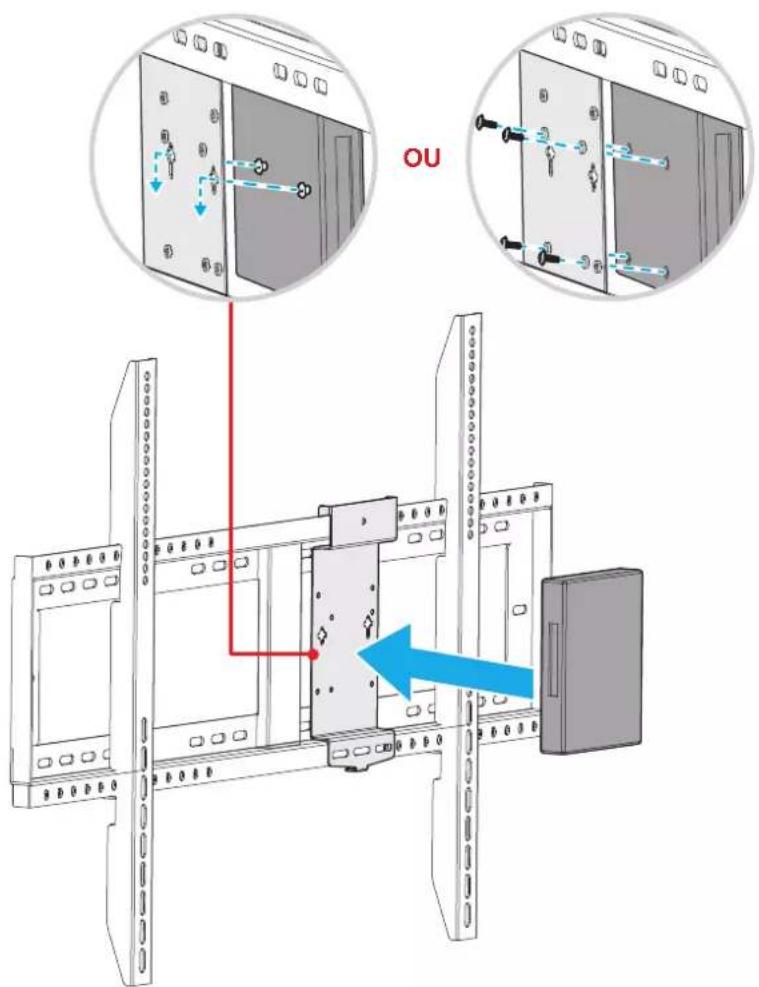

Installation d'un mini-ordinateur externe 17

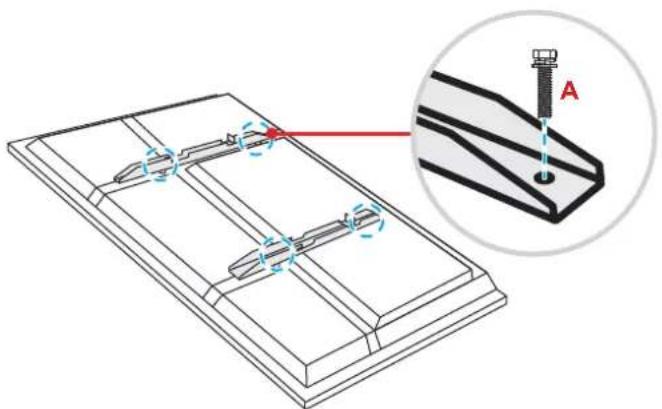

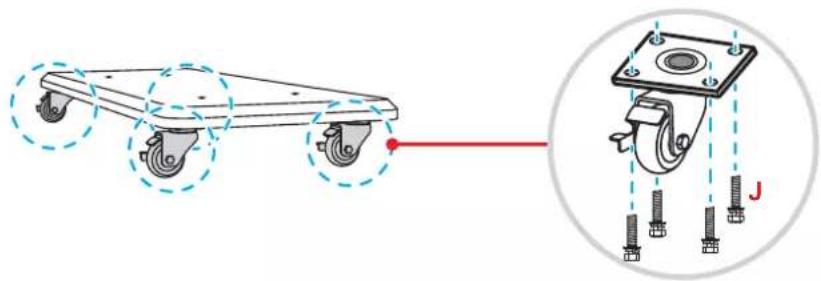

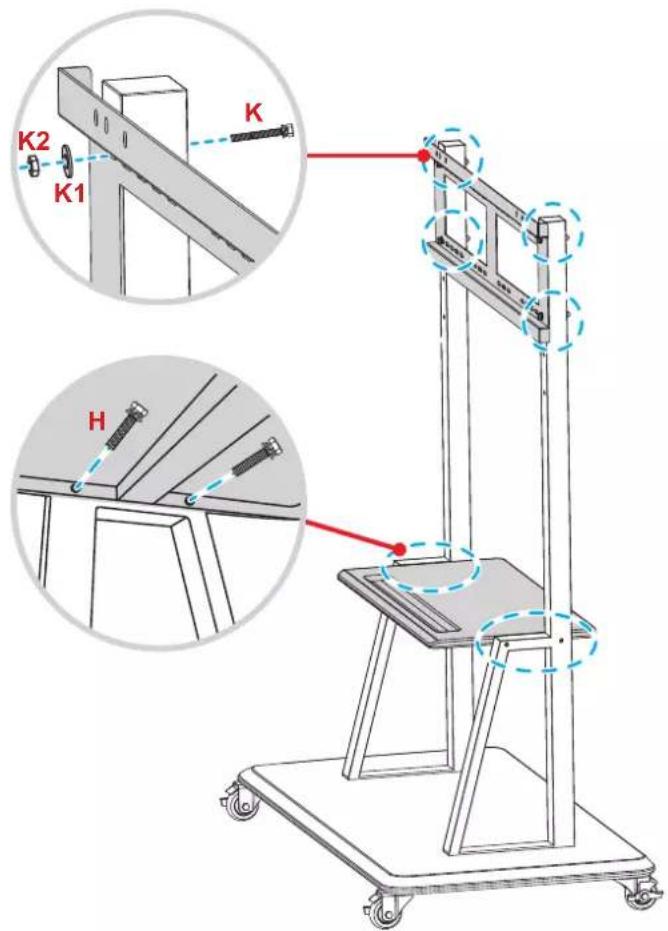

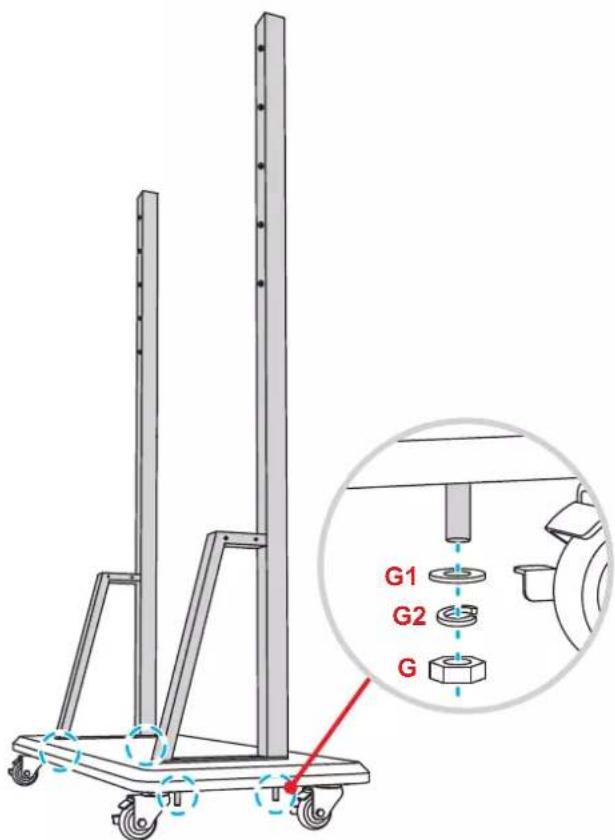

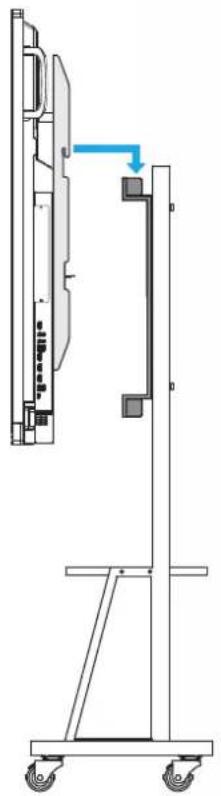

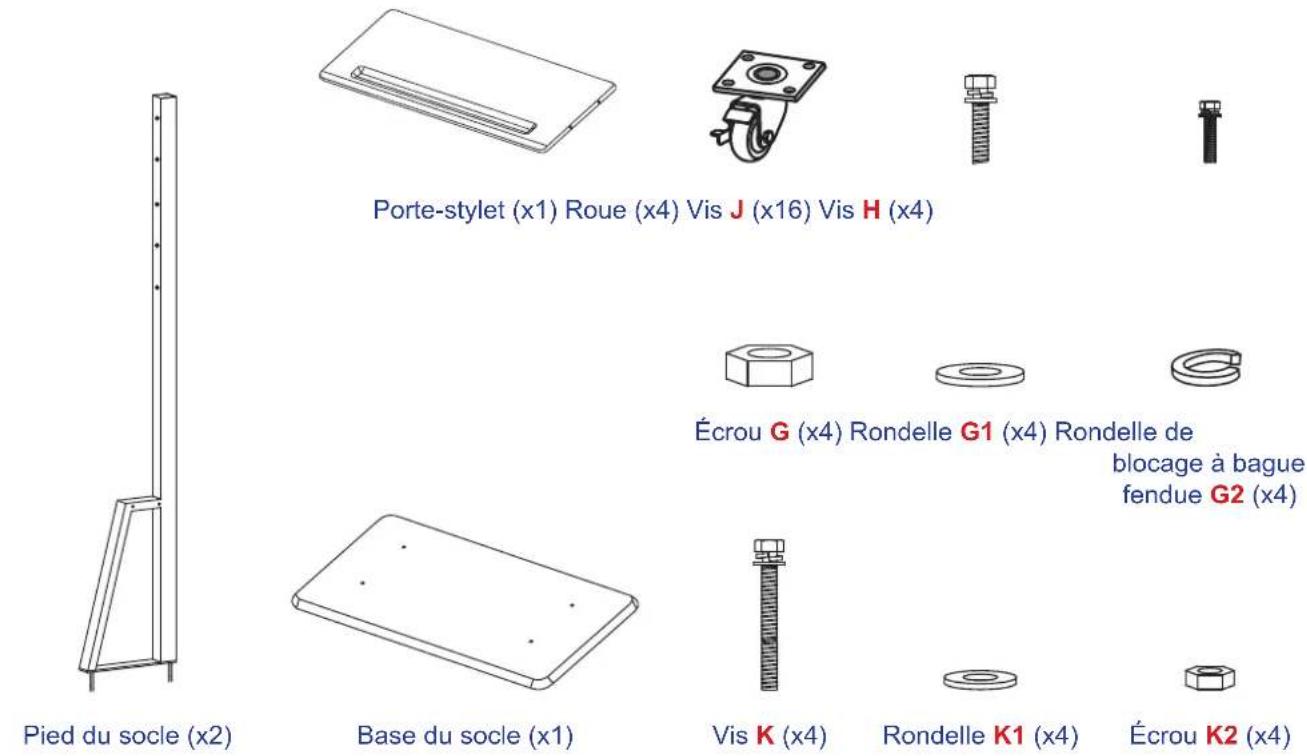

Installation par montage sur socle (en option) 18

Utilisation de la télécommande 21

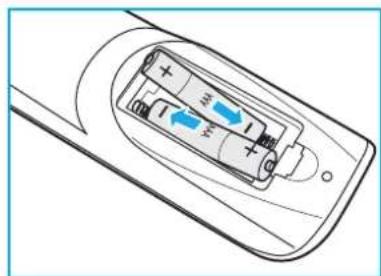

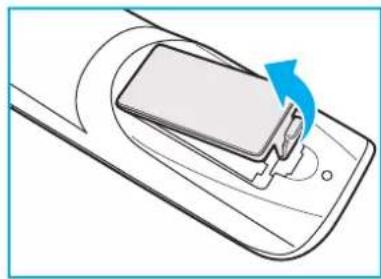

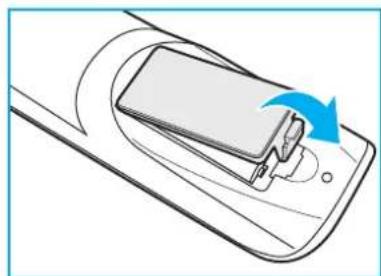

Installation/Remplacement des piles de la telecommande 21

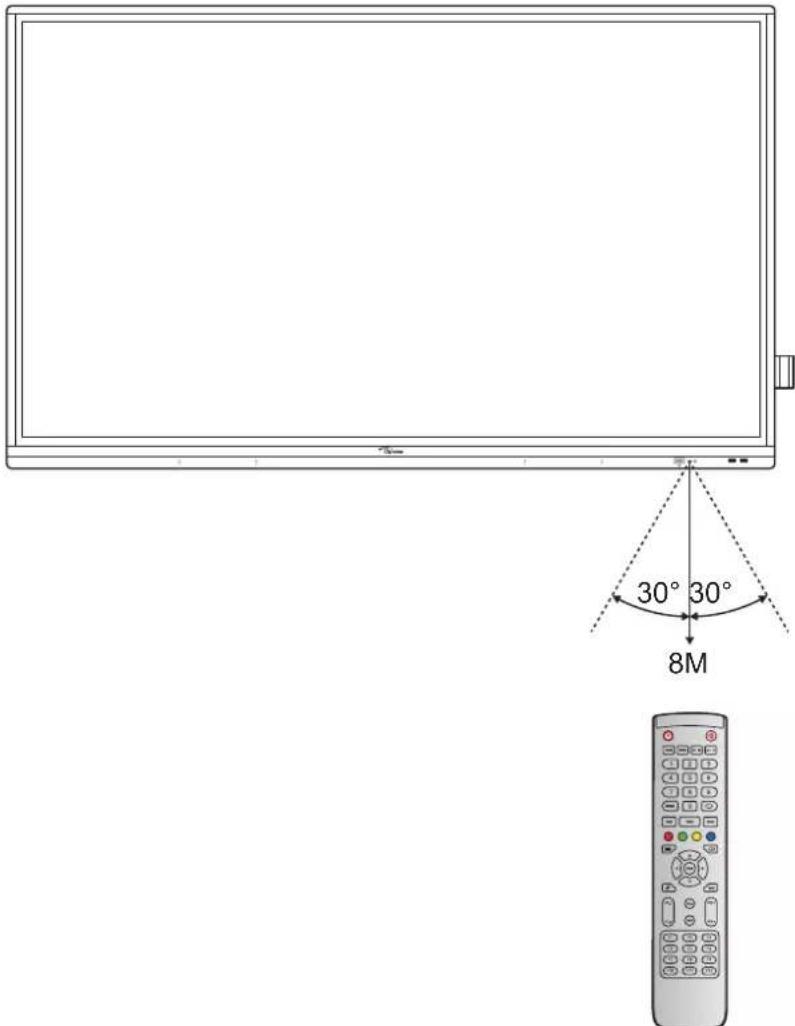

Portee de fonctionnement de la telecommande 22

Connexions 23

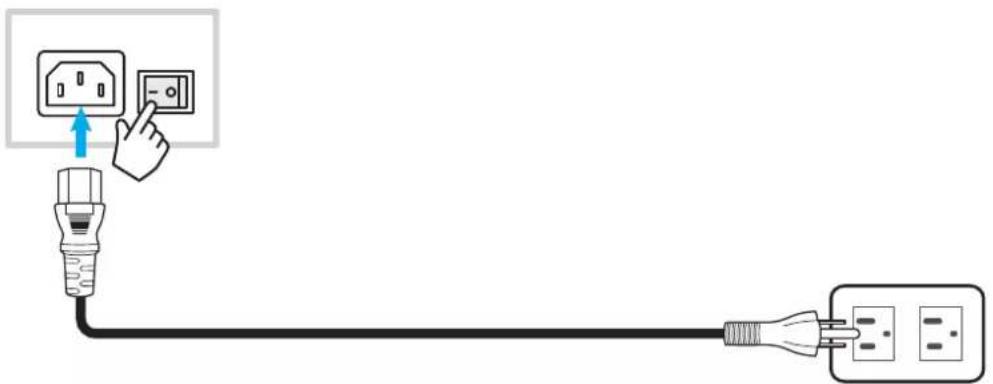

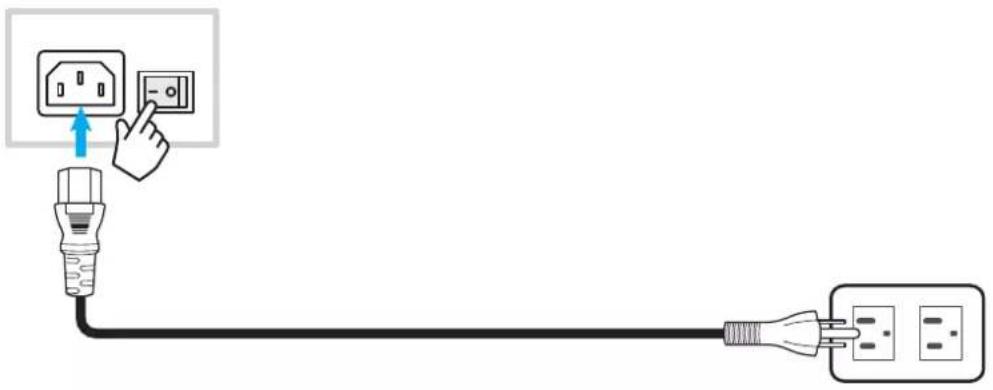

Branchement à l'alimentation 23

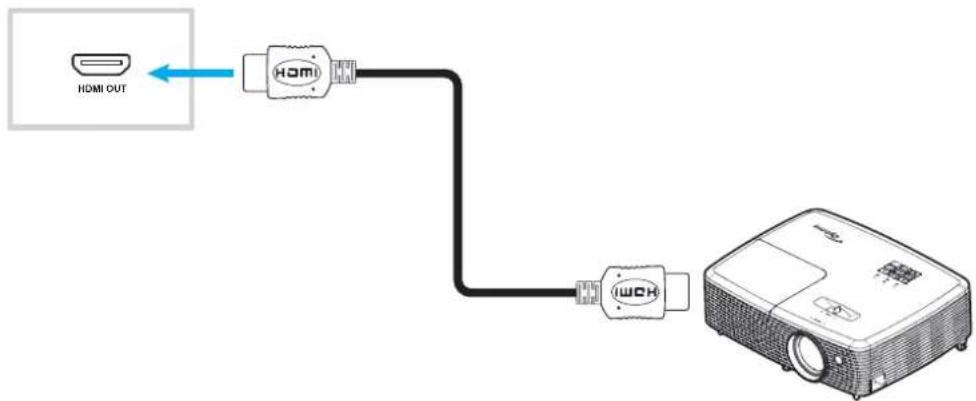

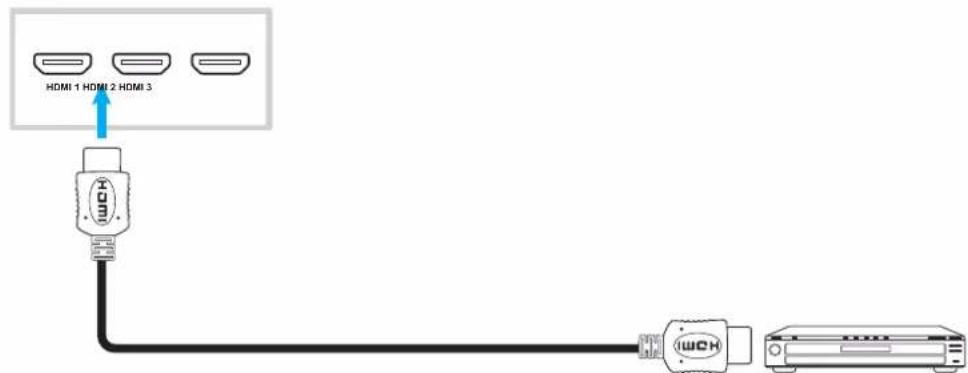

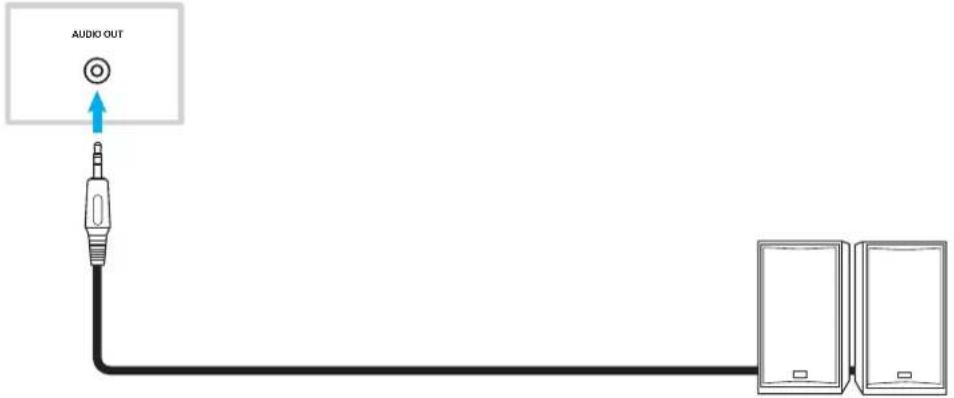

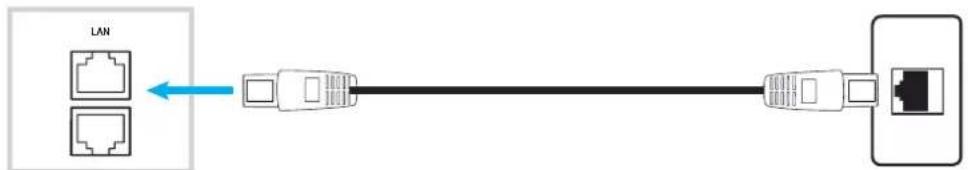

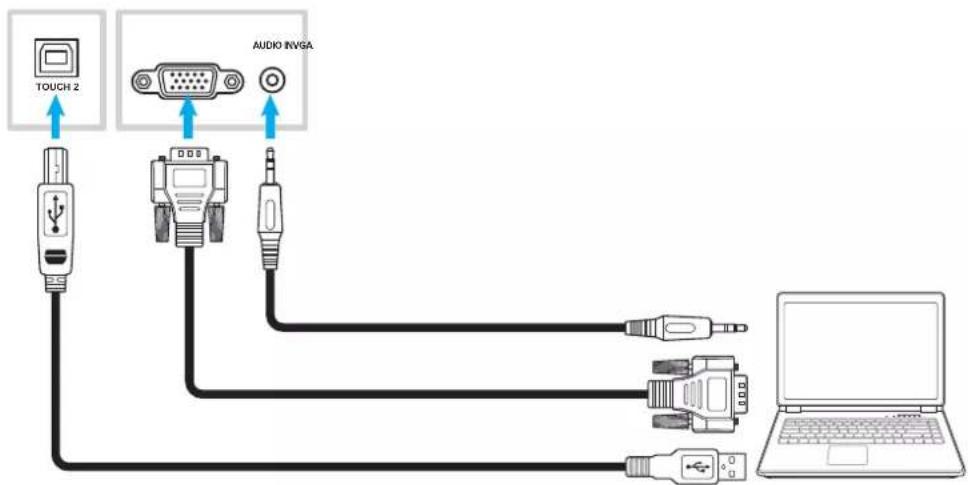

Raccordement à des périphériques externes 23

UTILISATION DE L'APPAREIL 29

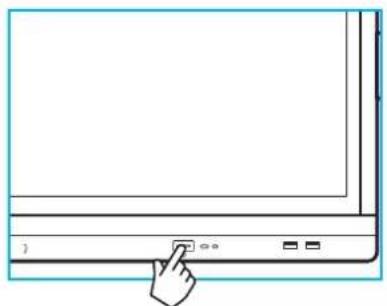

Mise sous tension/hors tension 29

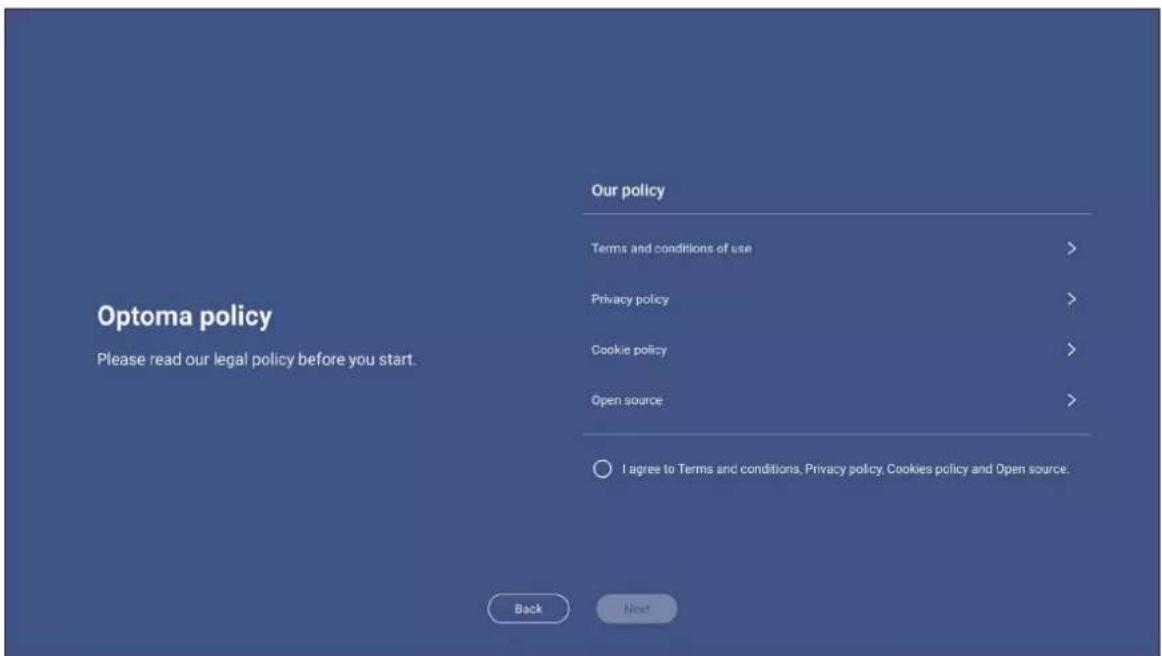

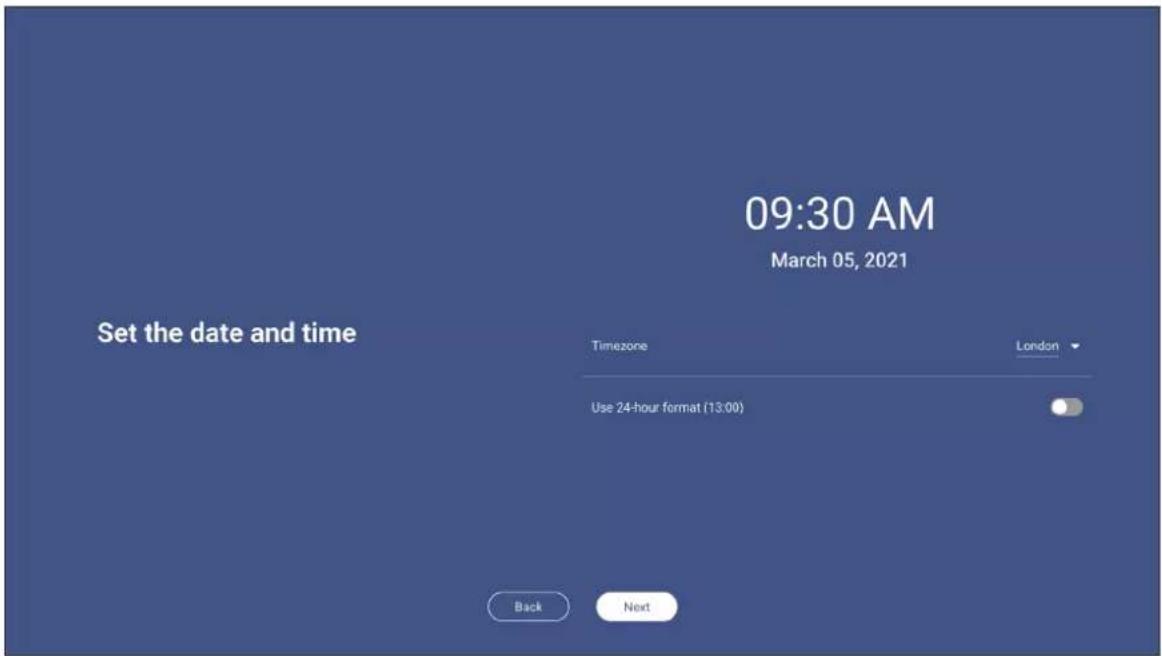

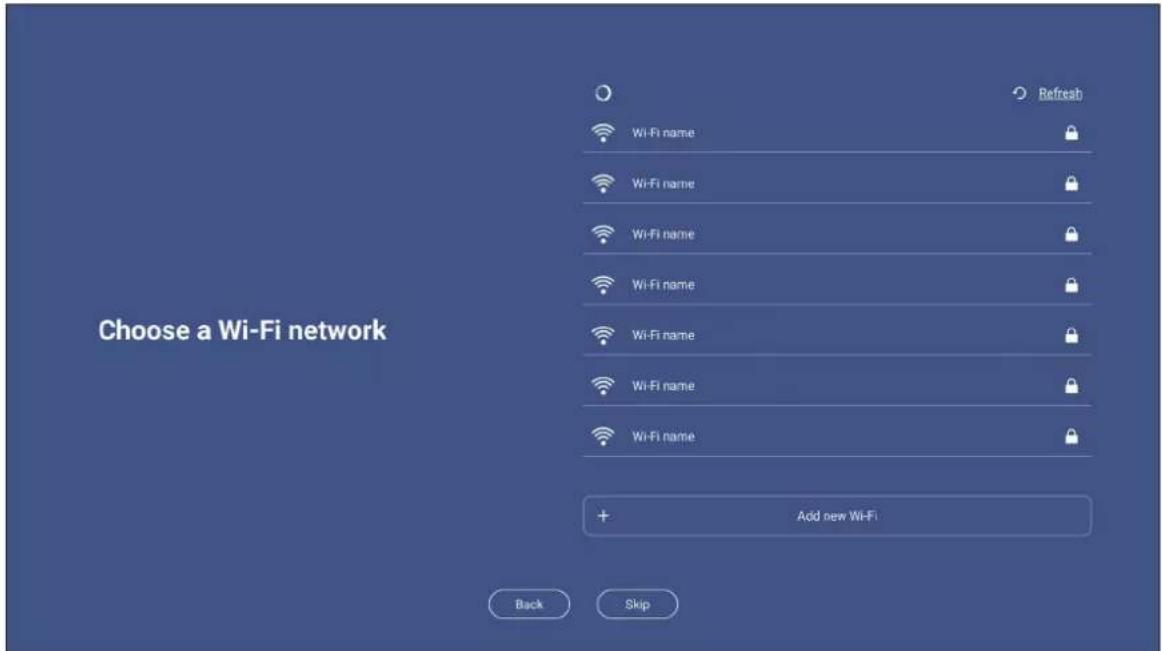

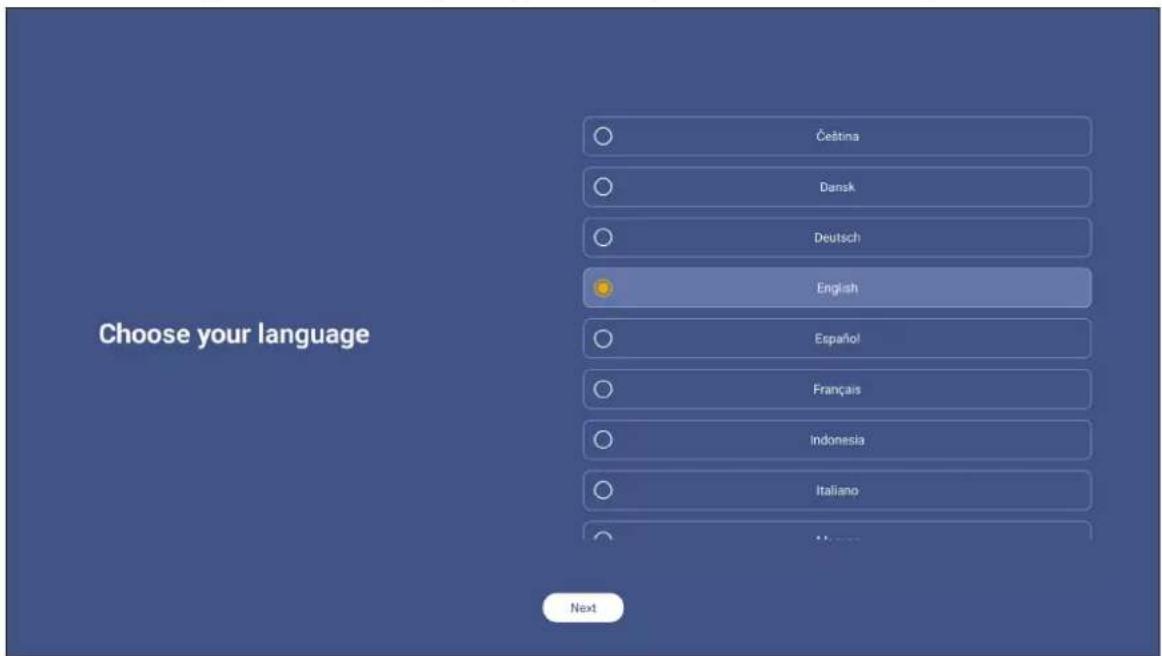

Assistant de configuration 30

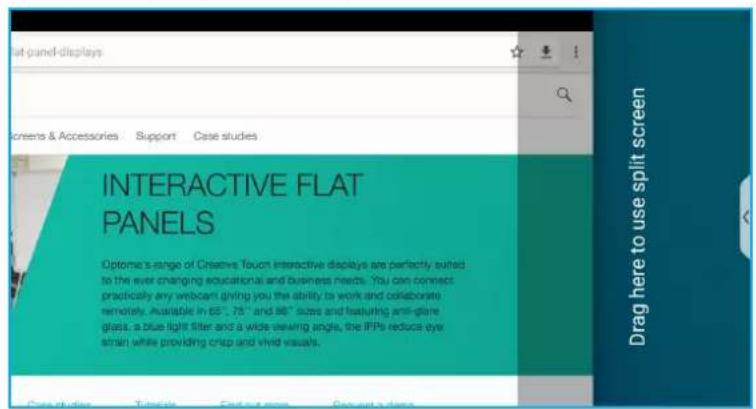

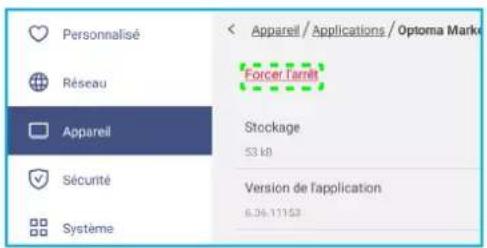

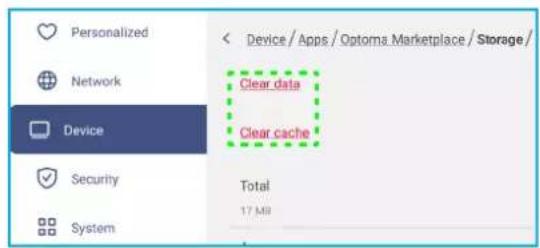

OPÉRATIONS DE BASE 32

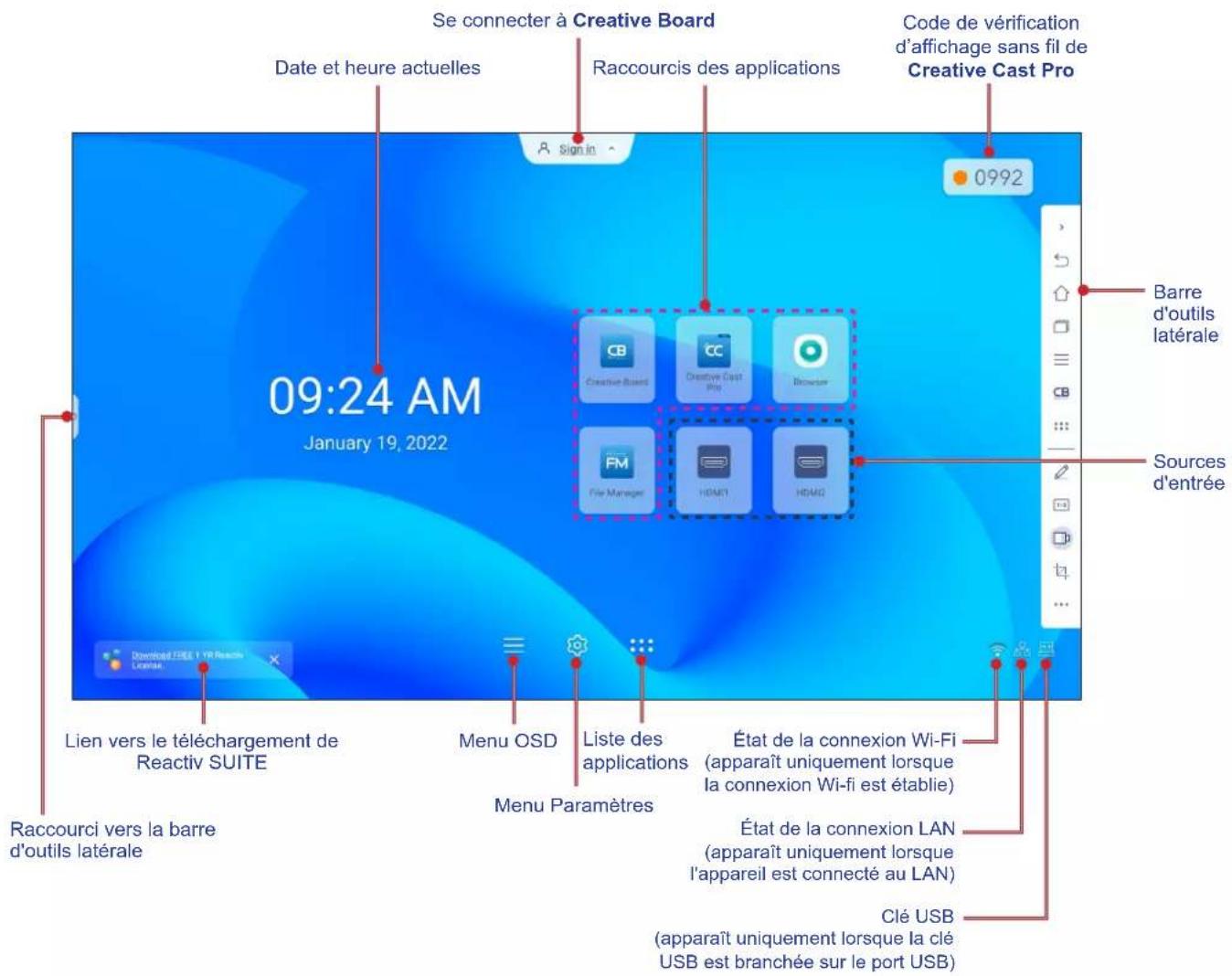

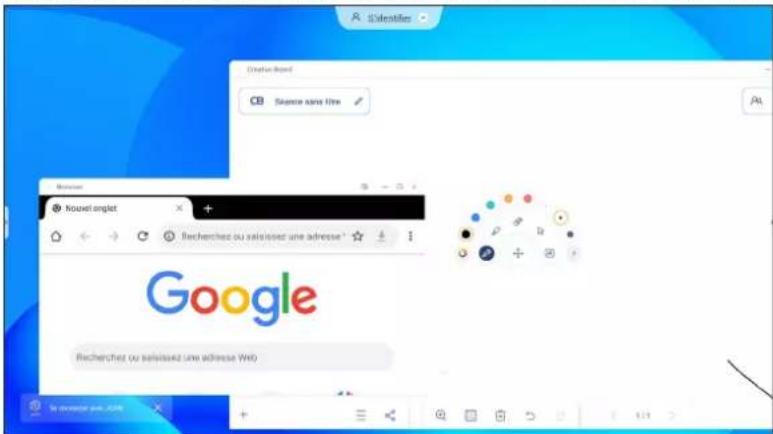

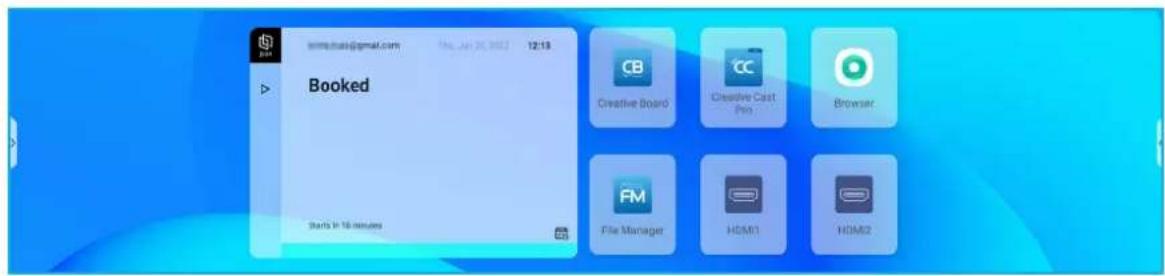

Vue d'ensemble de I'écran d'accueil 32

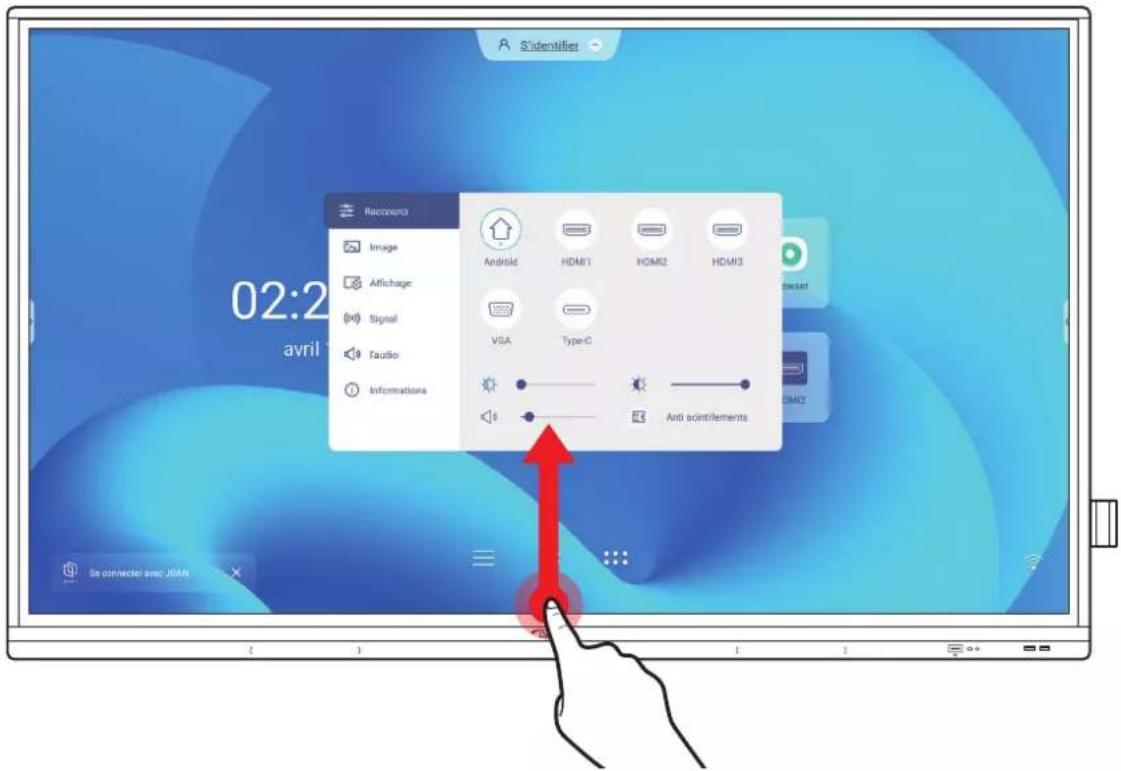

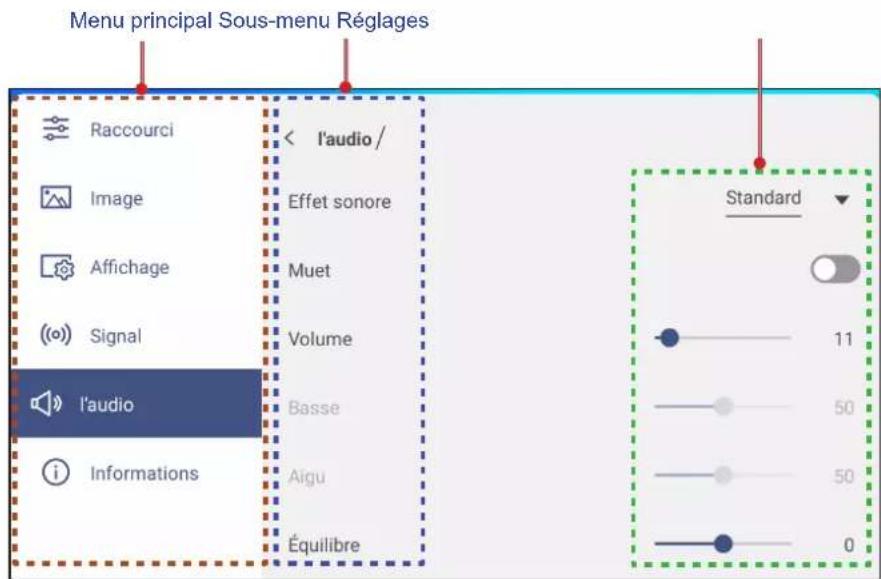

Menu OSD 33

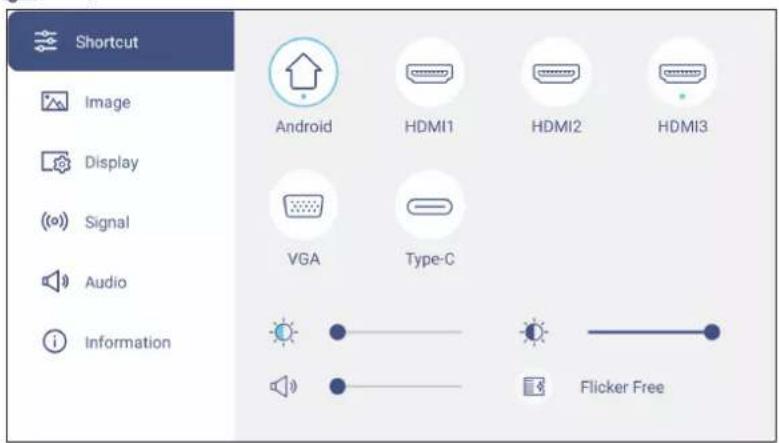

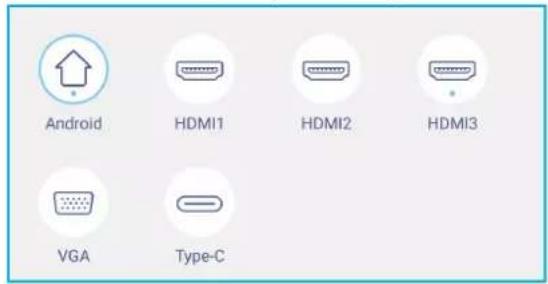

Menu des raccourcis 34

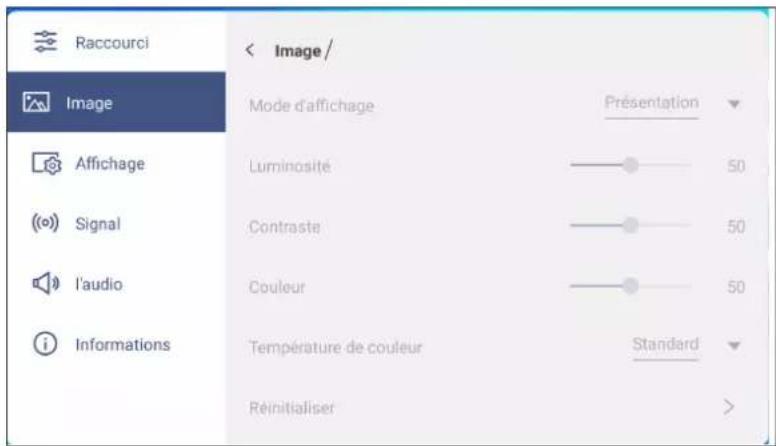

Configuration des parametes d'image 35

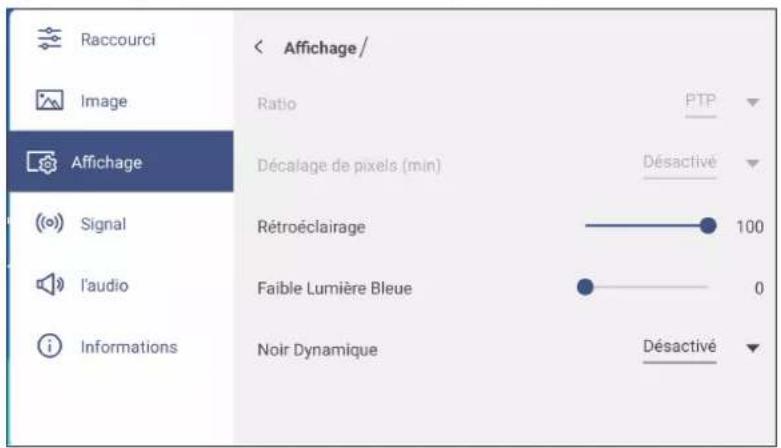

Configuration des paramètres d'affichage 36

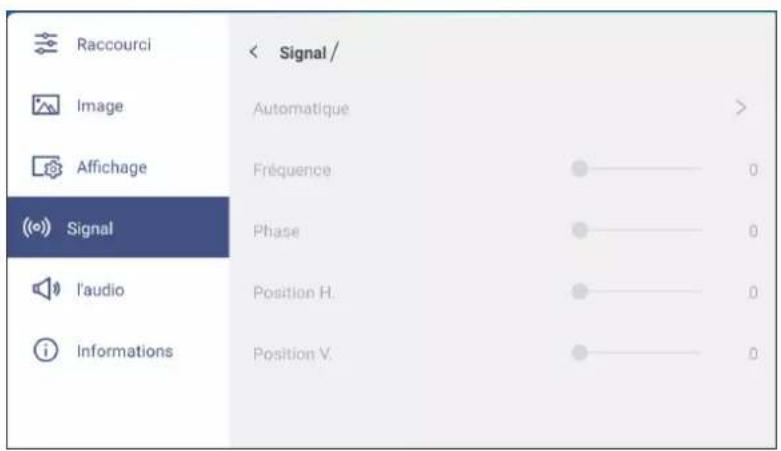

Configuration des paramétres de signal (entree VGA uniquement) 36

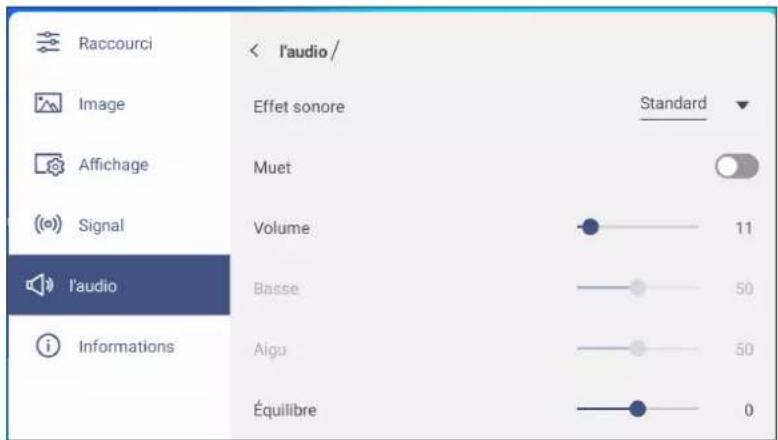

Configuration des paramètres audio 37

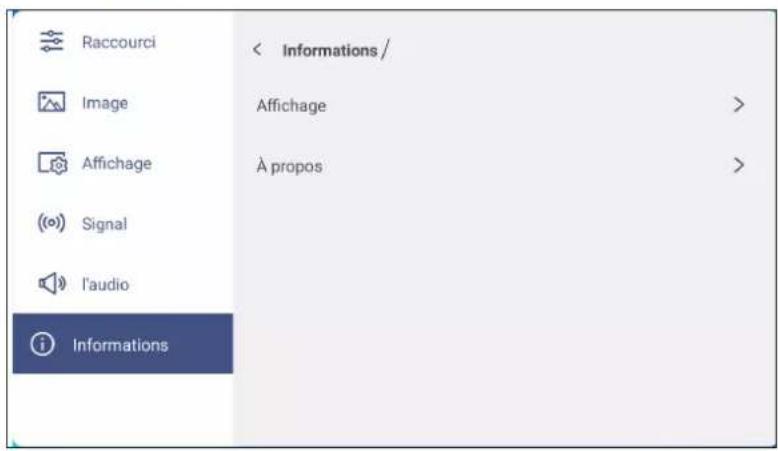

Visualisation des informations sur l'appareil 38

Menu Paramétres Android 39

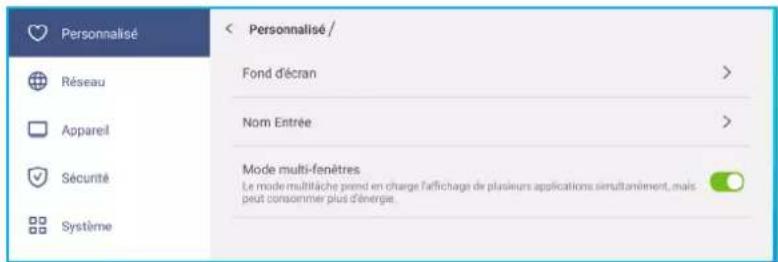

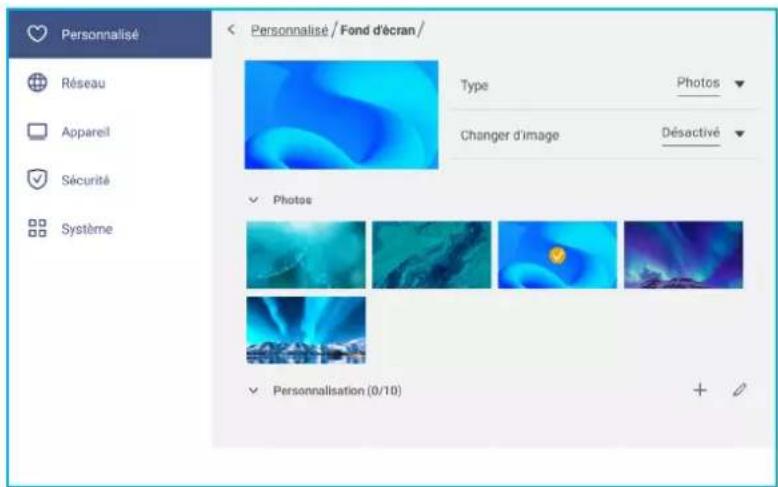

Personnalisation du système 39

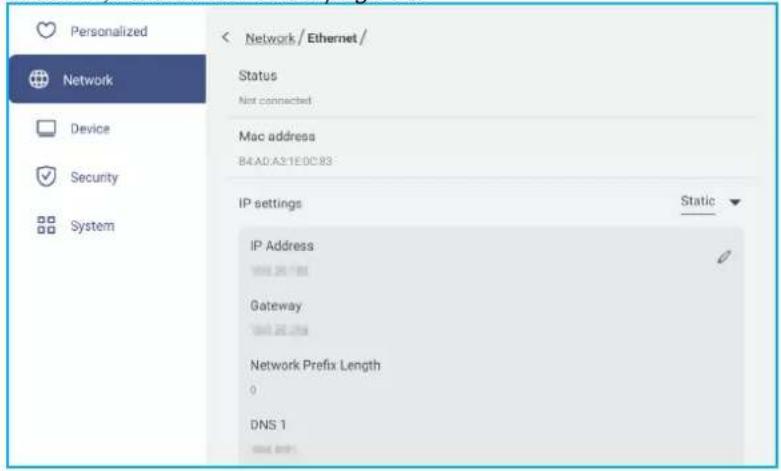

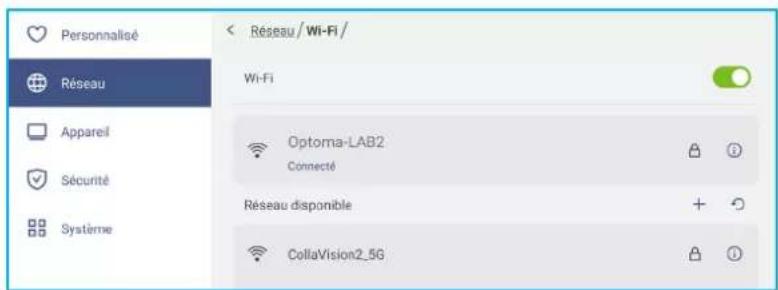

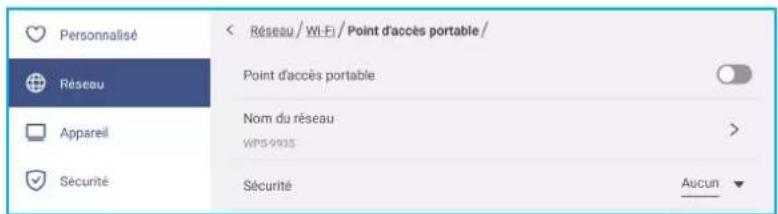

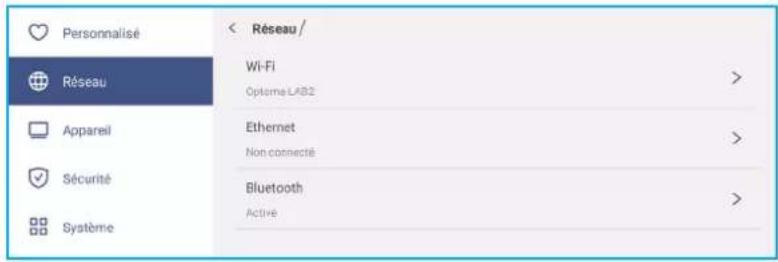

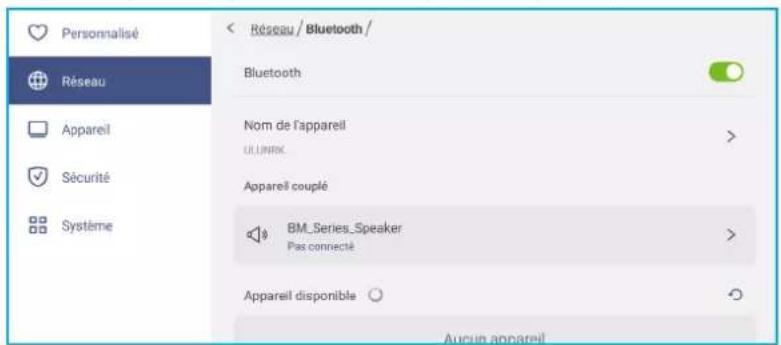

Configuration des paramètres réseau 41

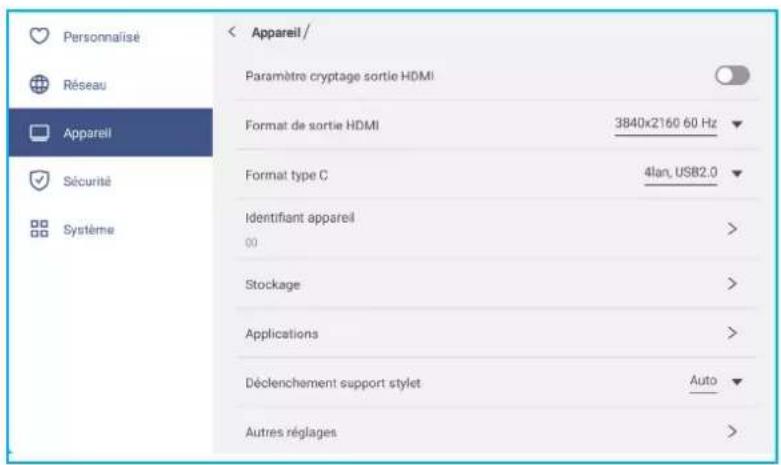

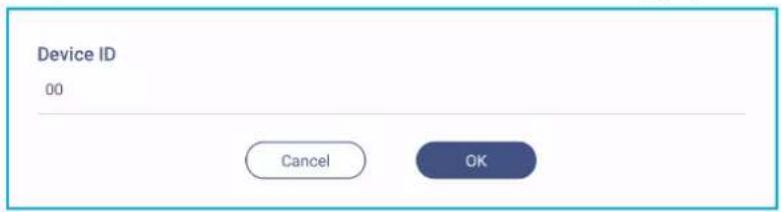

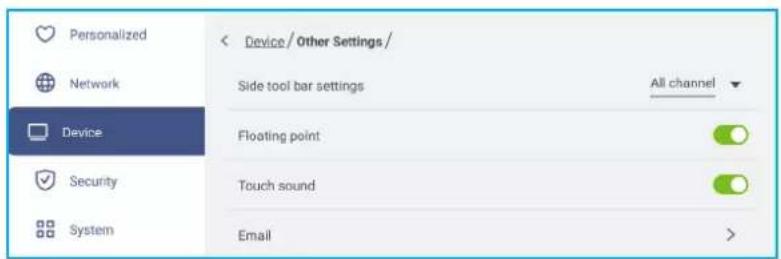

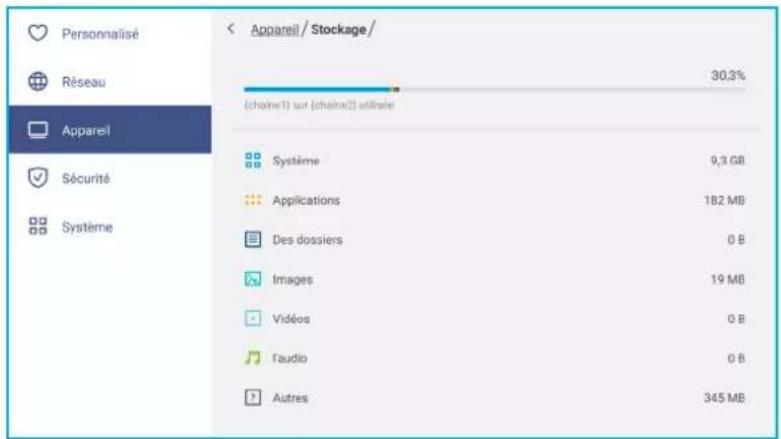

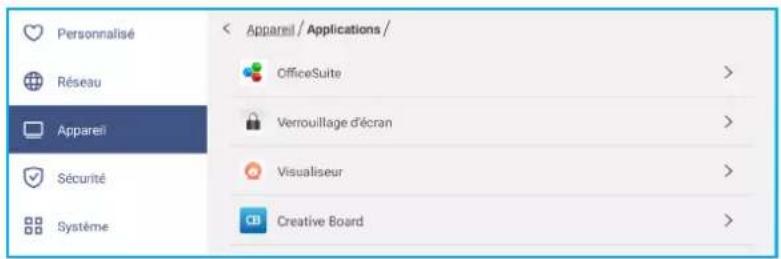

Configuration des parametes de l'appareil 43

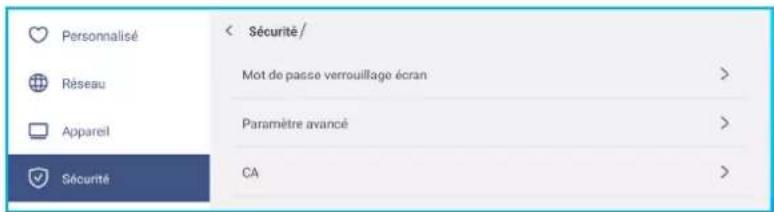

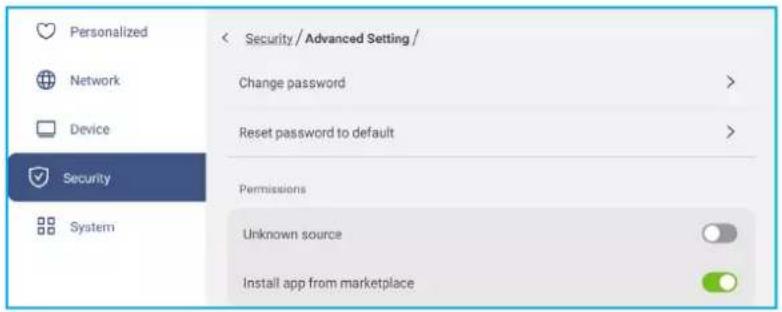

Configuration des paramètres de sécurité 45

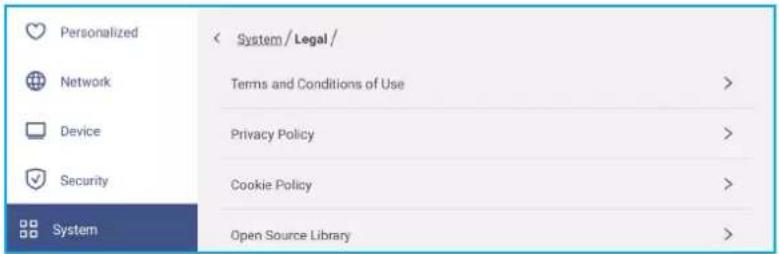

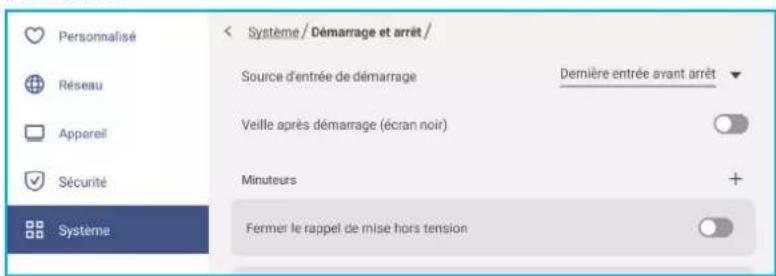

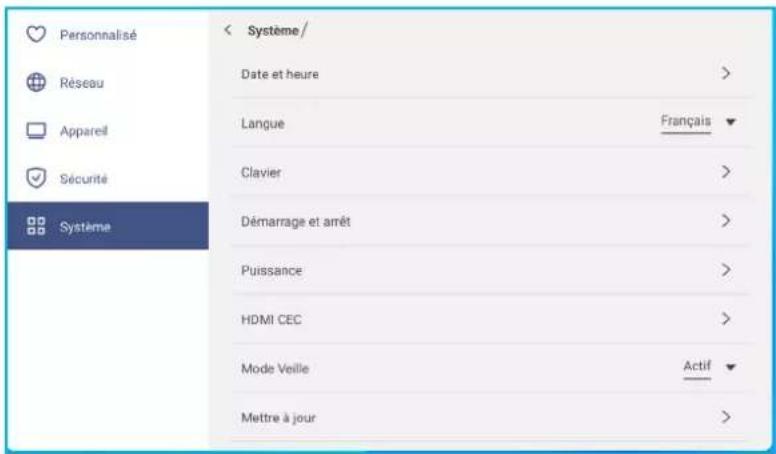

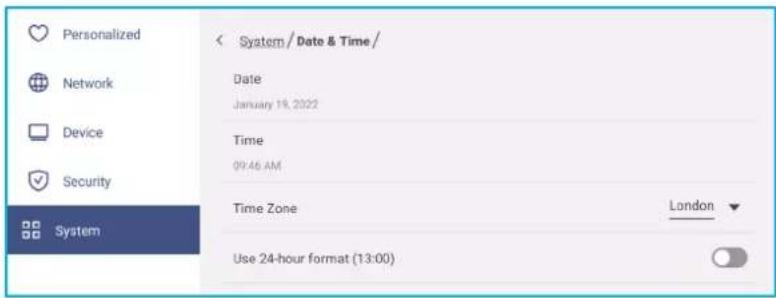

Configuration des parametes du système 48

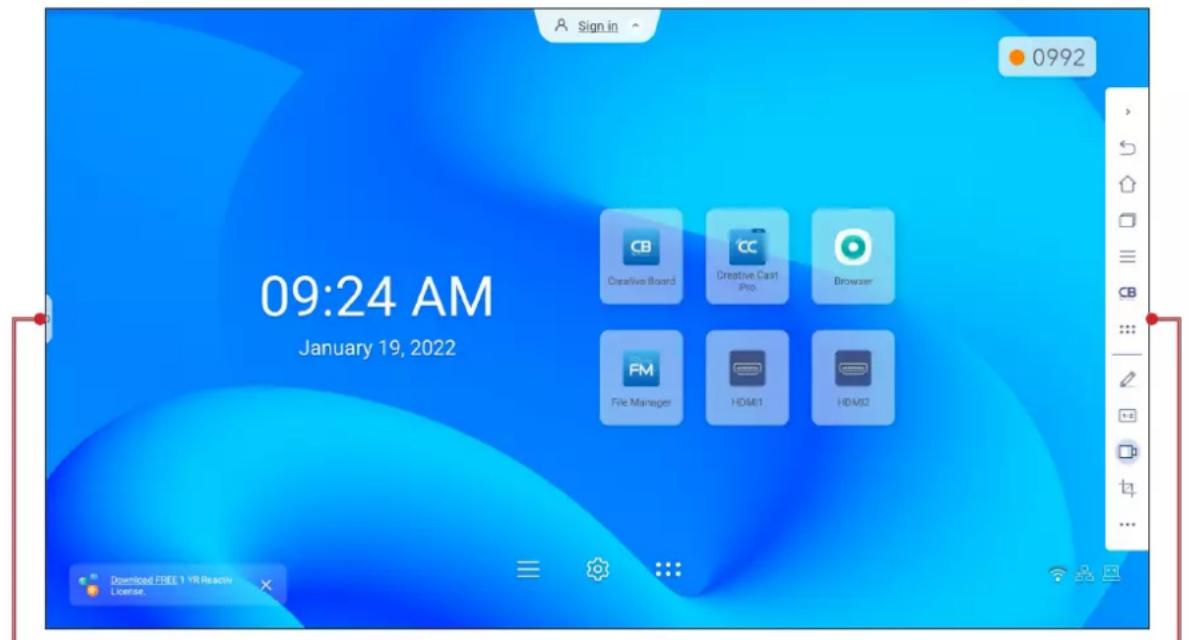

Barredoutils laterale 53

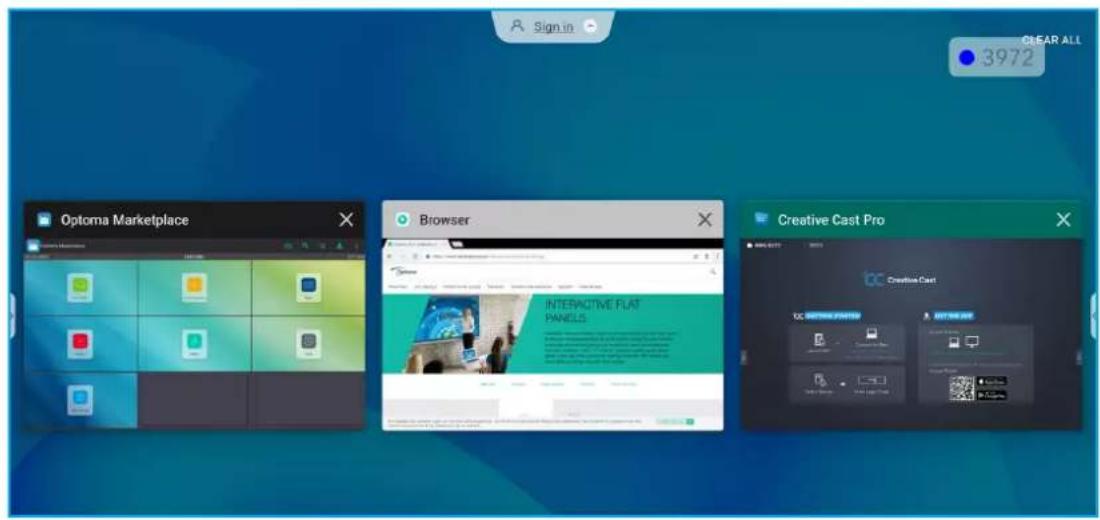

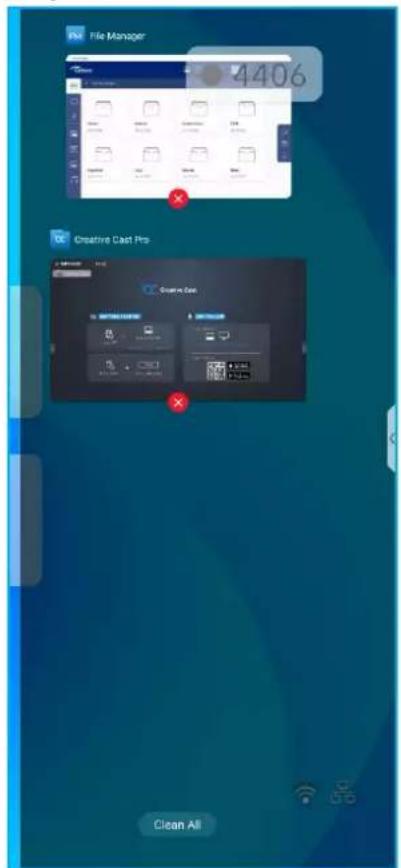

Visualisation des tâches récentes 54

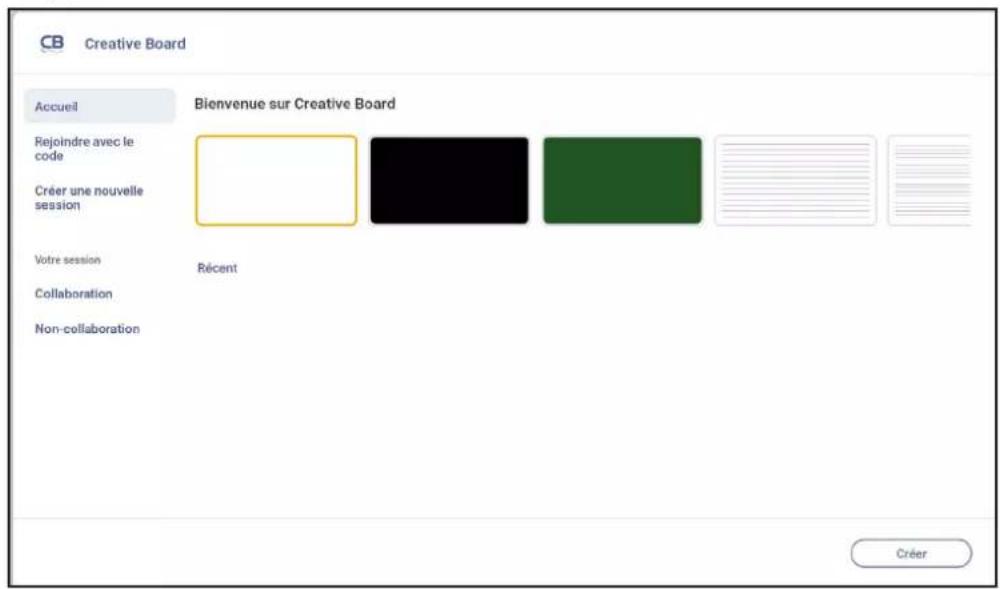

Application Creative Board 55

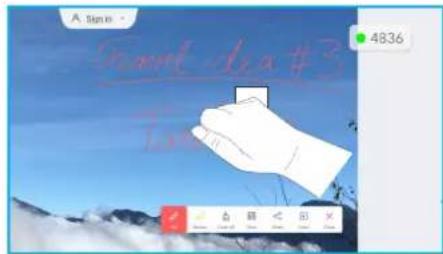

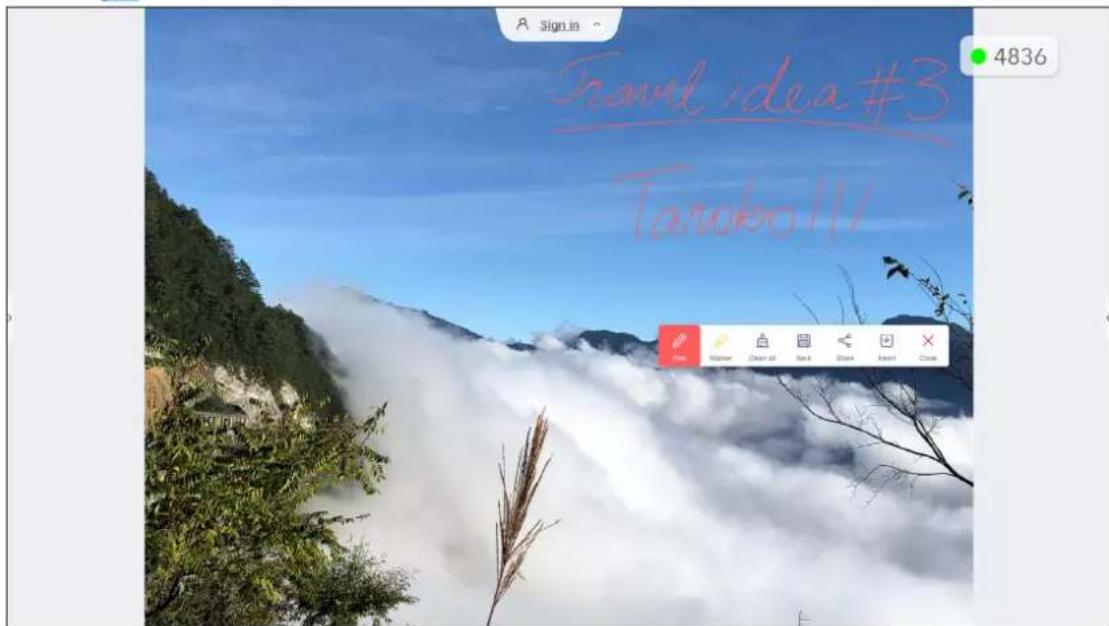

Applid d'annotation 62

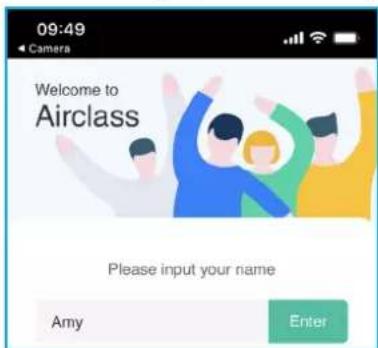

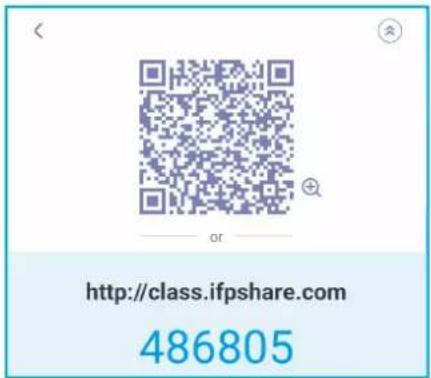

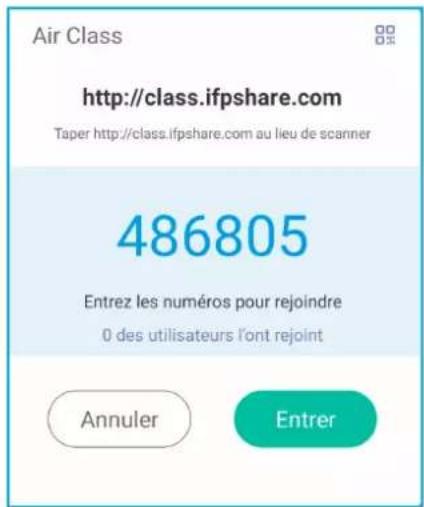

Airshare 63
Enregistreurd'écran 68

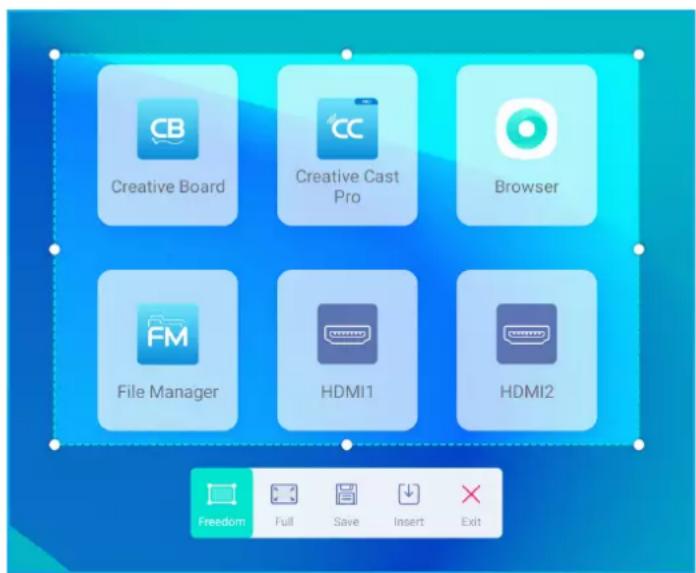

Outil de capture d'écran 68

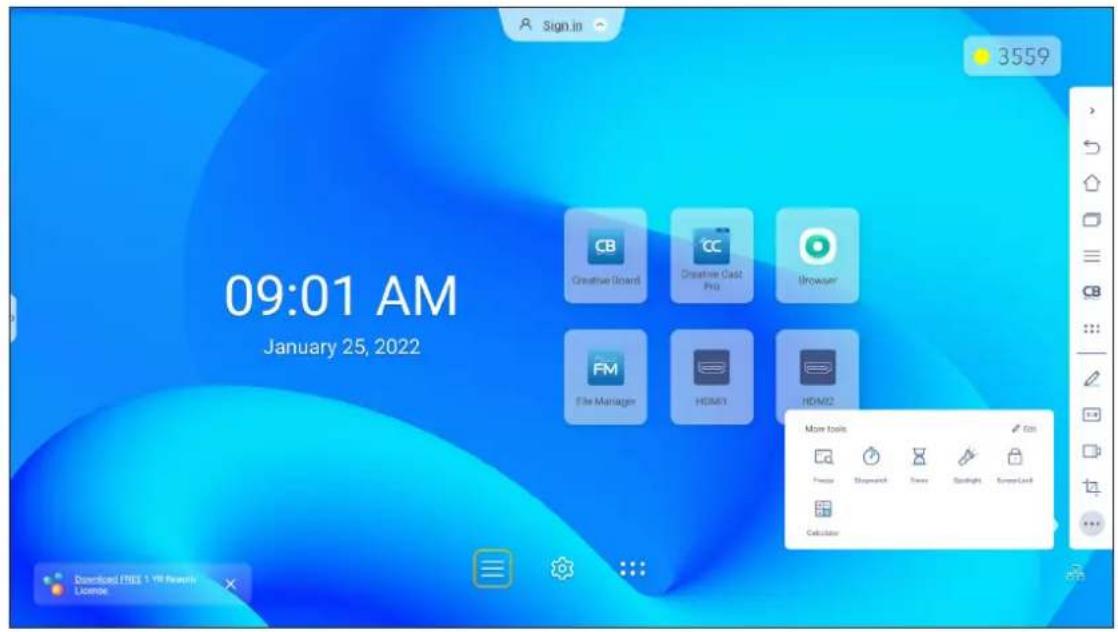

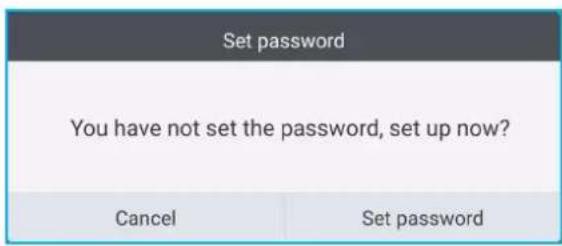

Plus d'outils 69

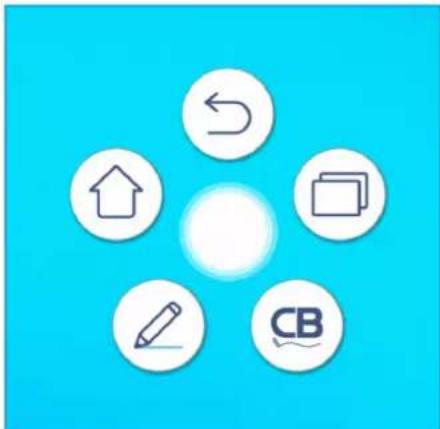

Barredoutils d'annotation flottante 70

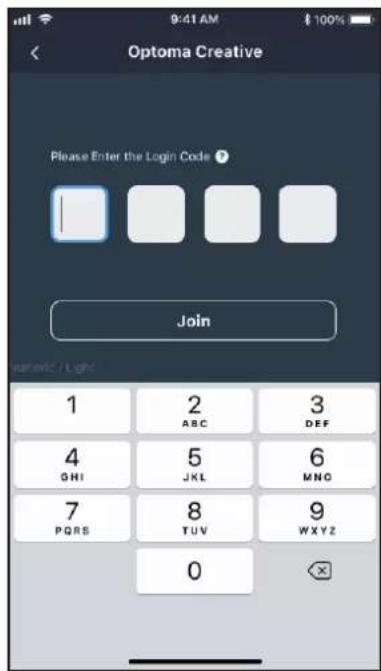

UTILISATION DES APPLICATIONS 71

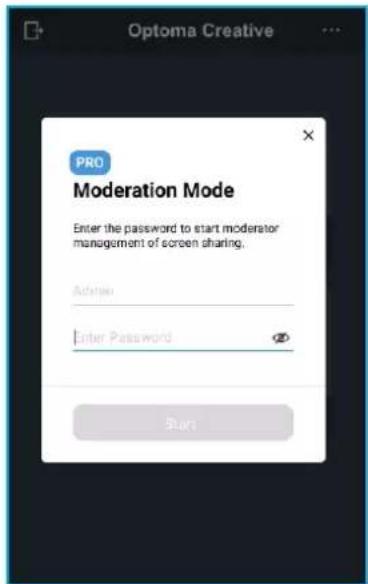

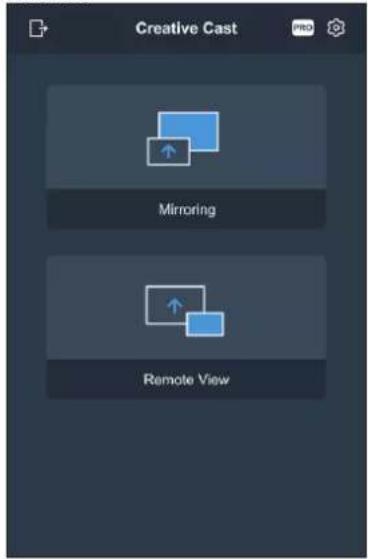

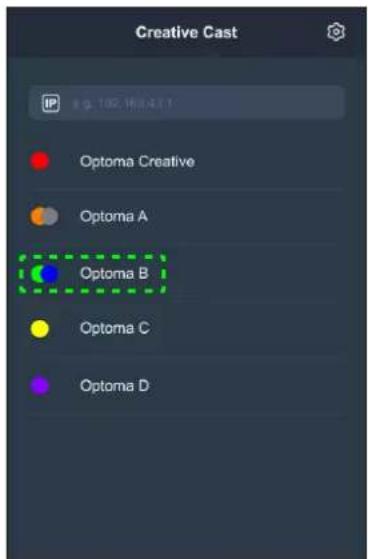

Creative Cast 72

Systèmes d'exploitation pris en charge pour le Casting 72
Partage propriete 72

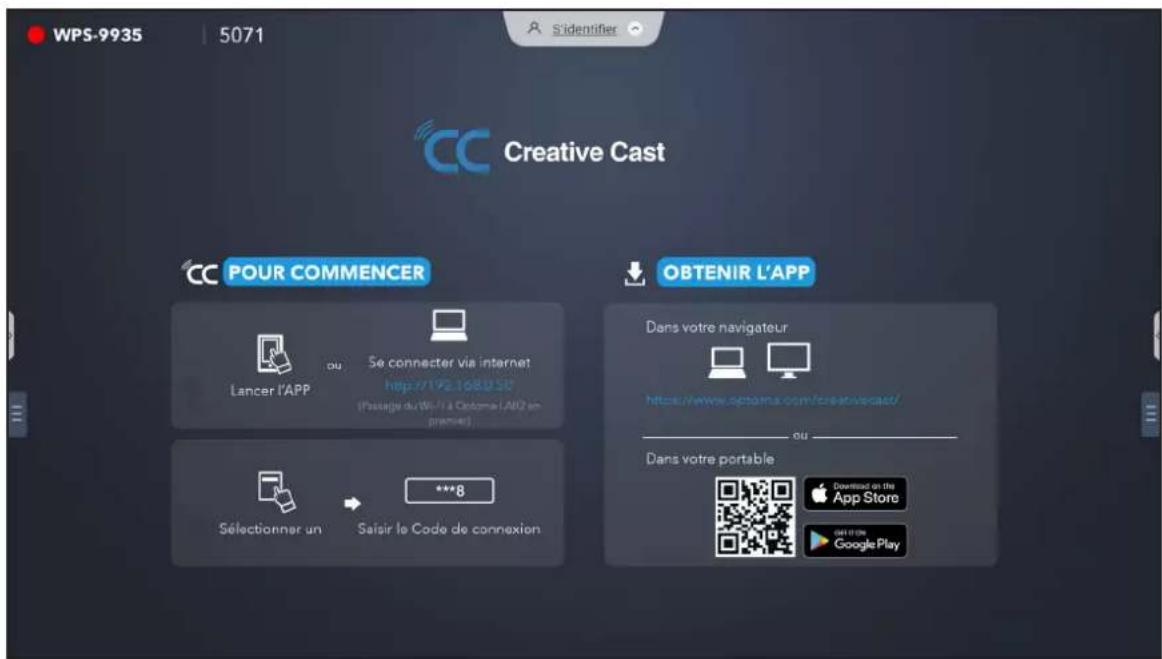

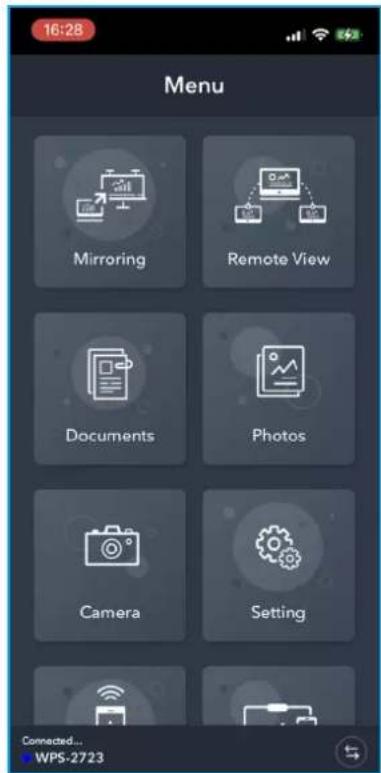

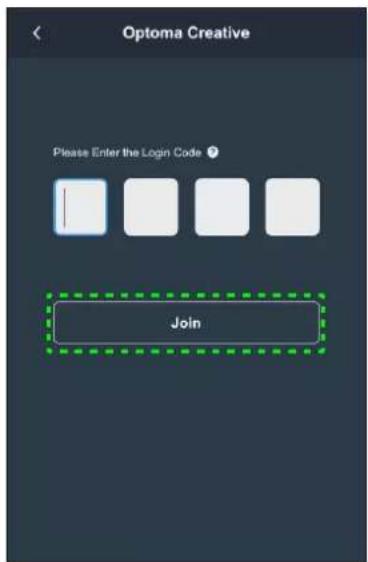

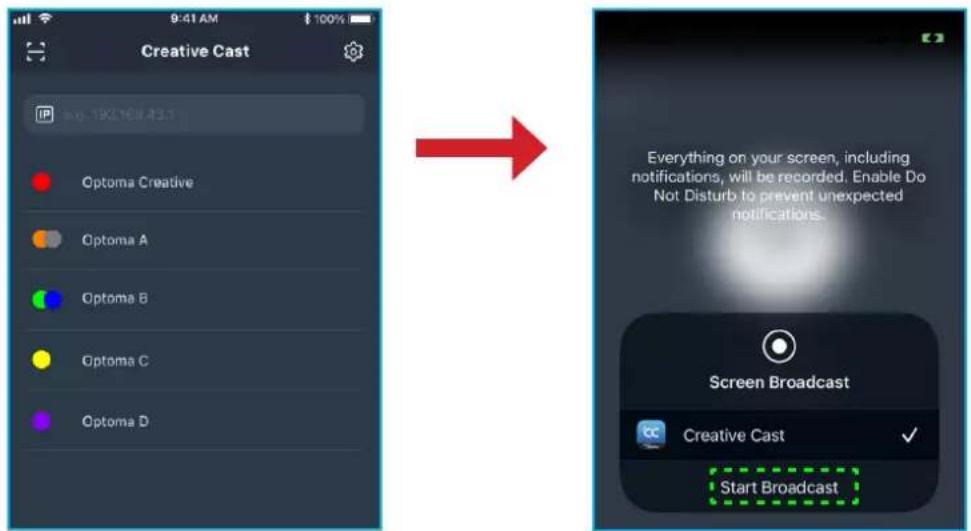

Appareil mobile 73

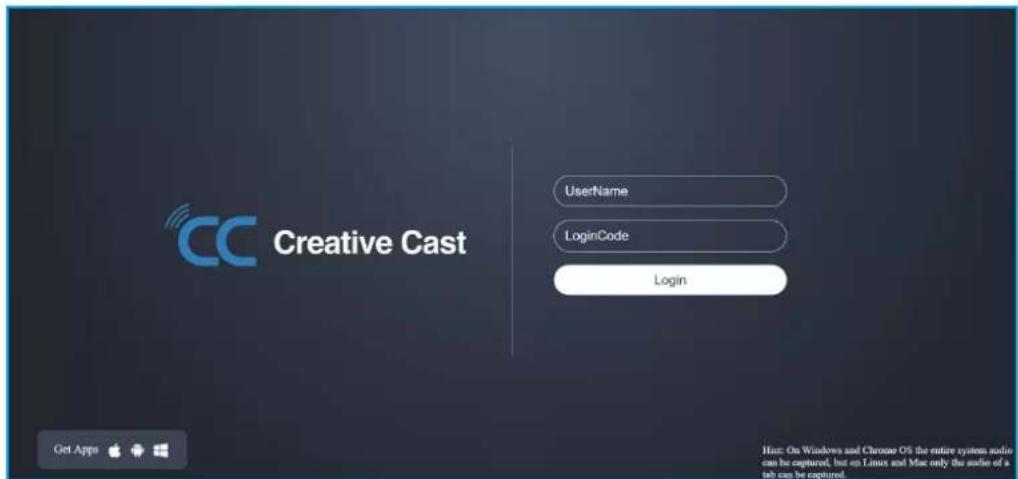

Ordinateur 75

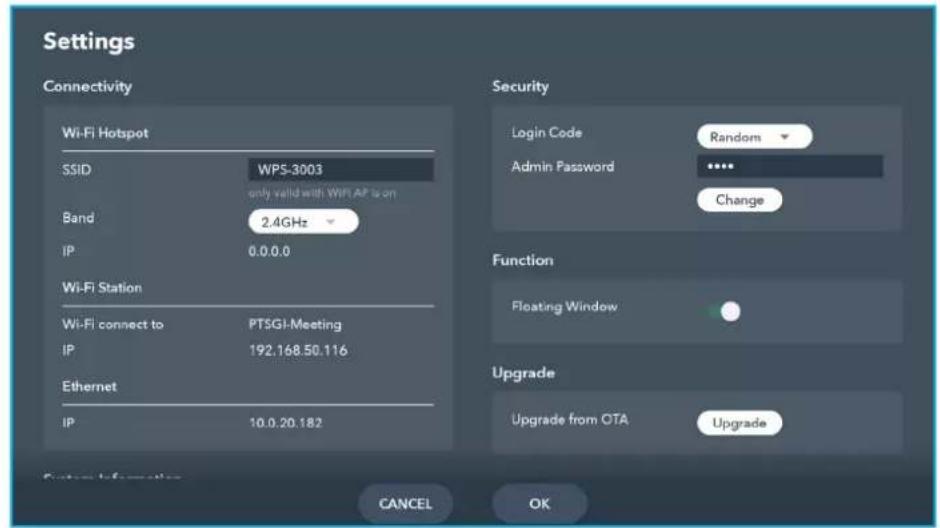

Parametres de Creative Cast 79

Gestionnaire de fichiers 80

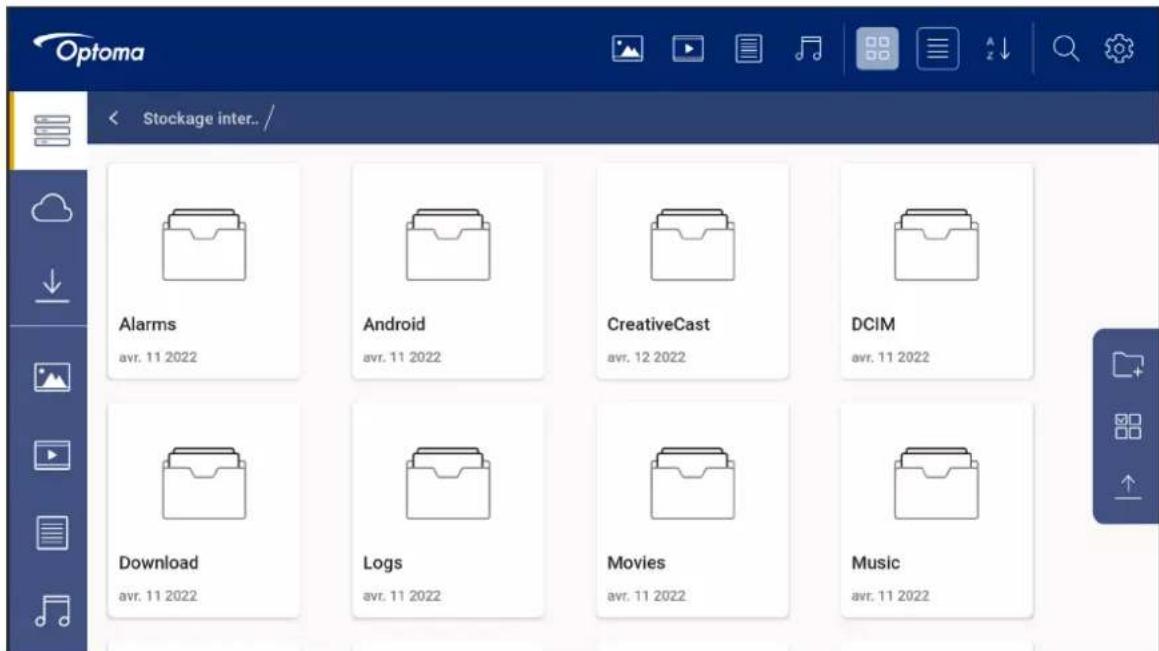

Gestion des fichiers 80

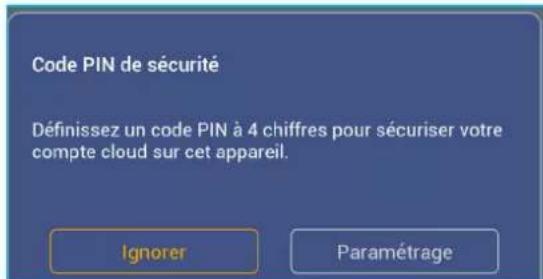

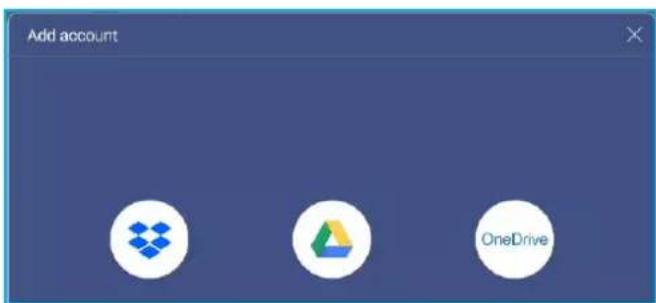

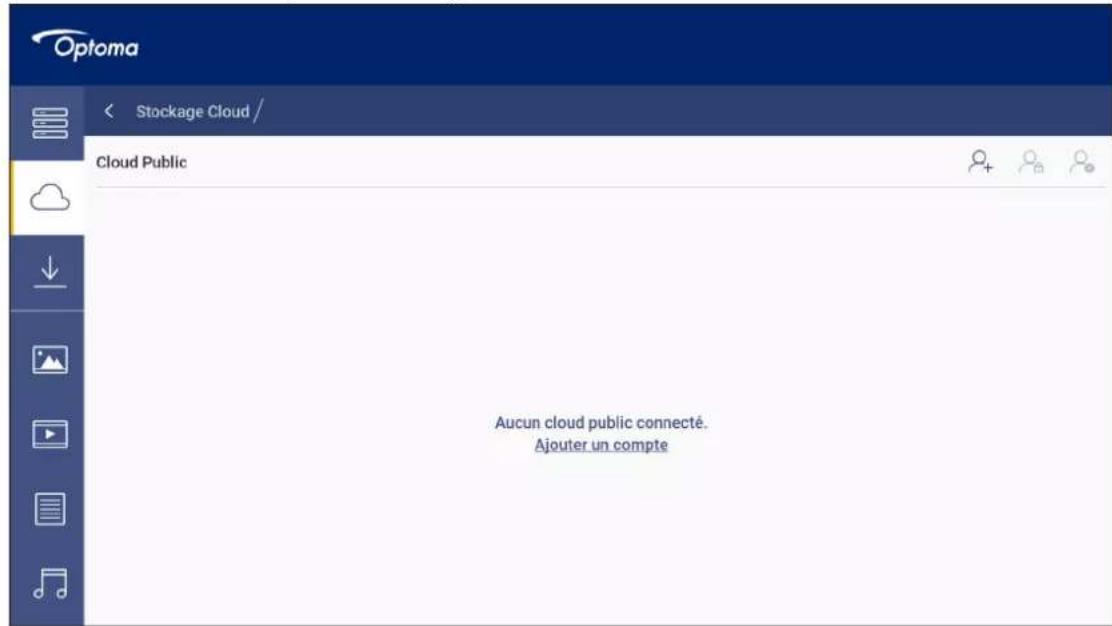

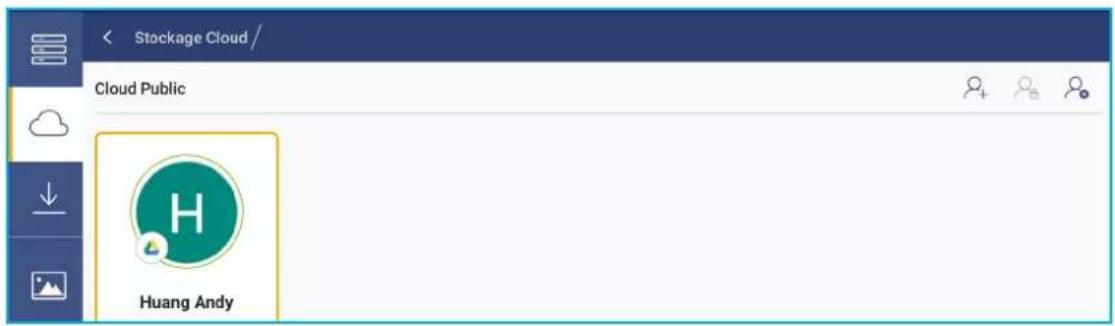

Stockage en cloud 82

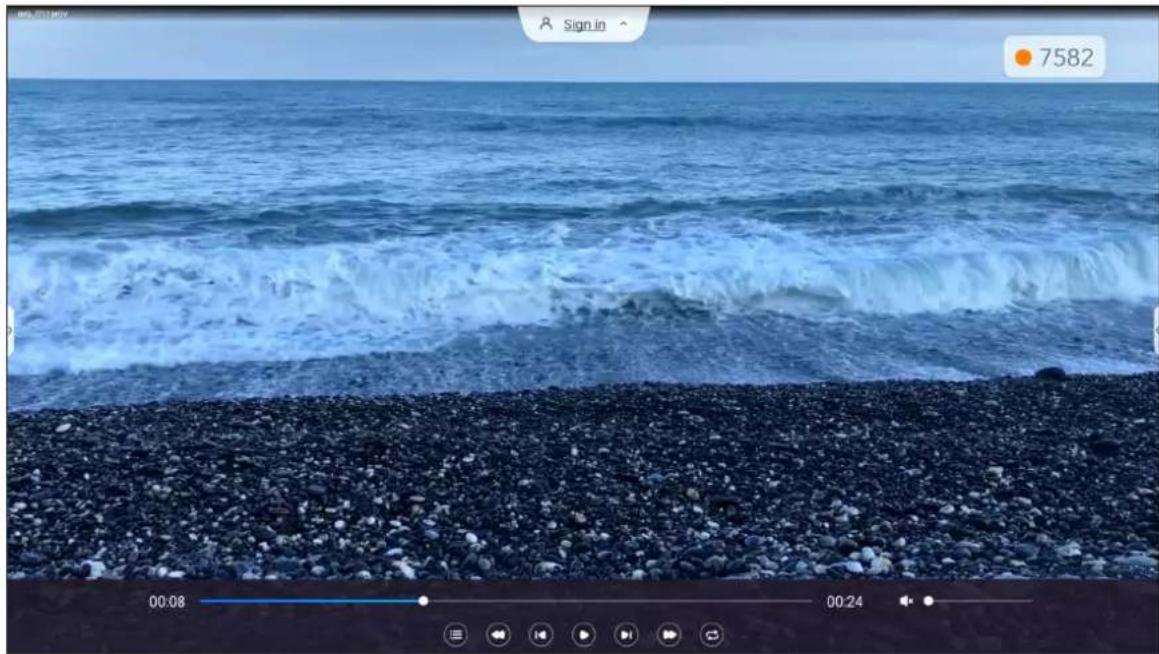

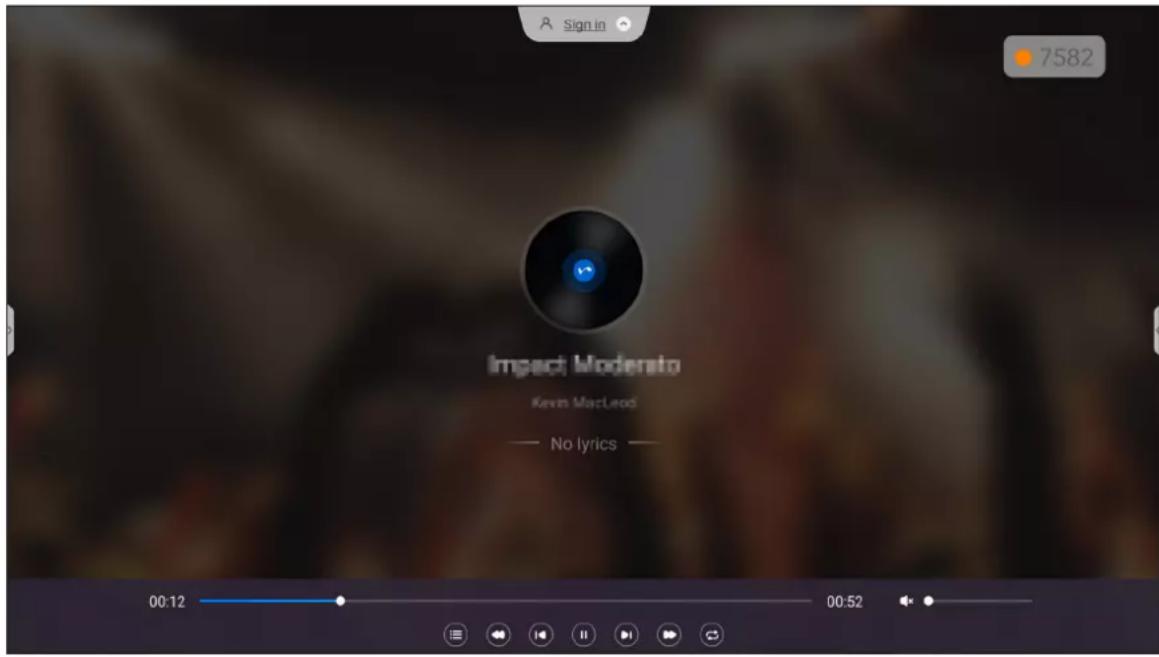

Lecture de fichiers multimédia 83

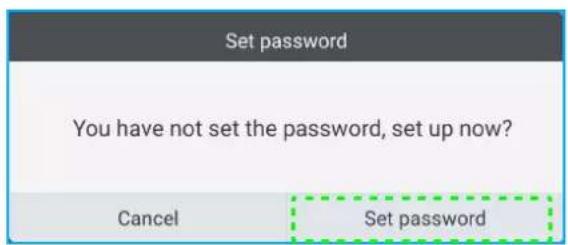

Verrouillage d'écran 87

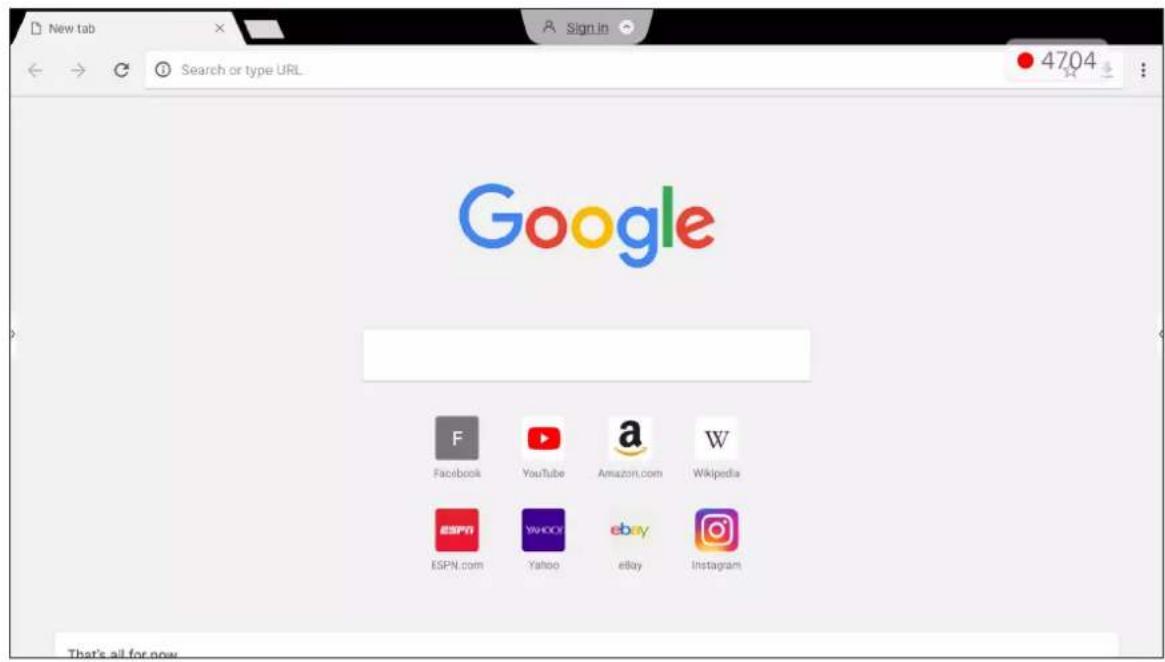

Navigateur 87

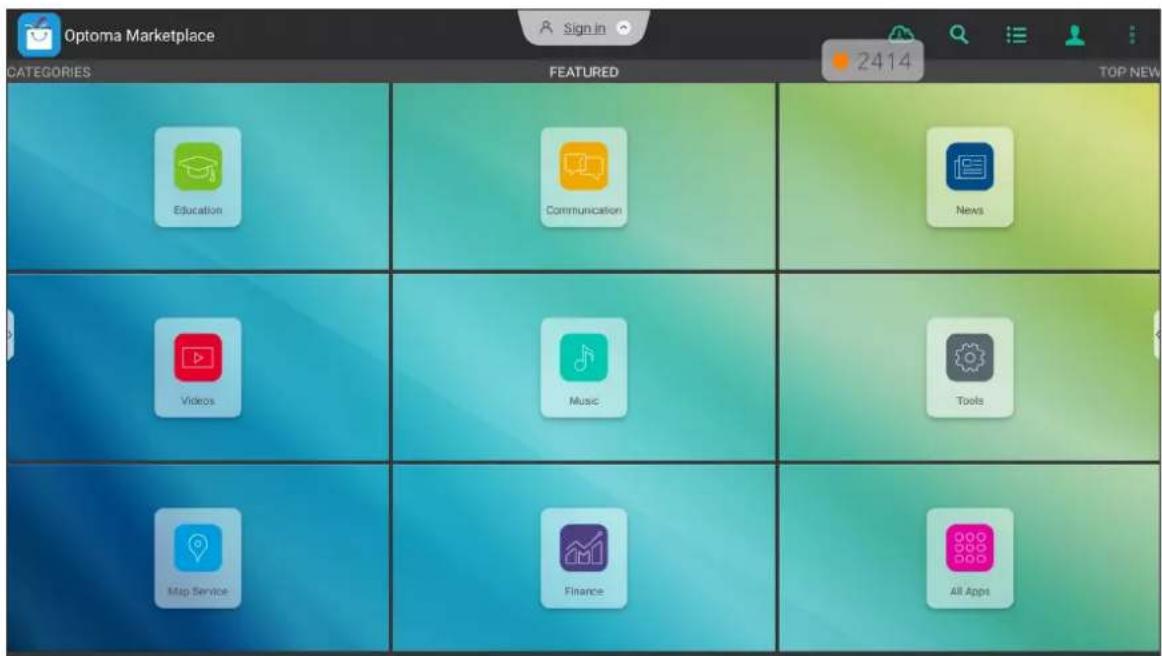

Optoma Marketplace 88

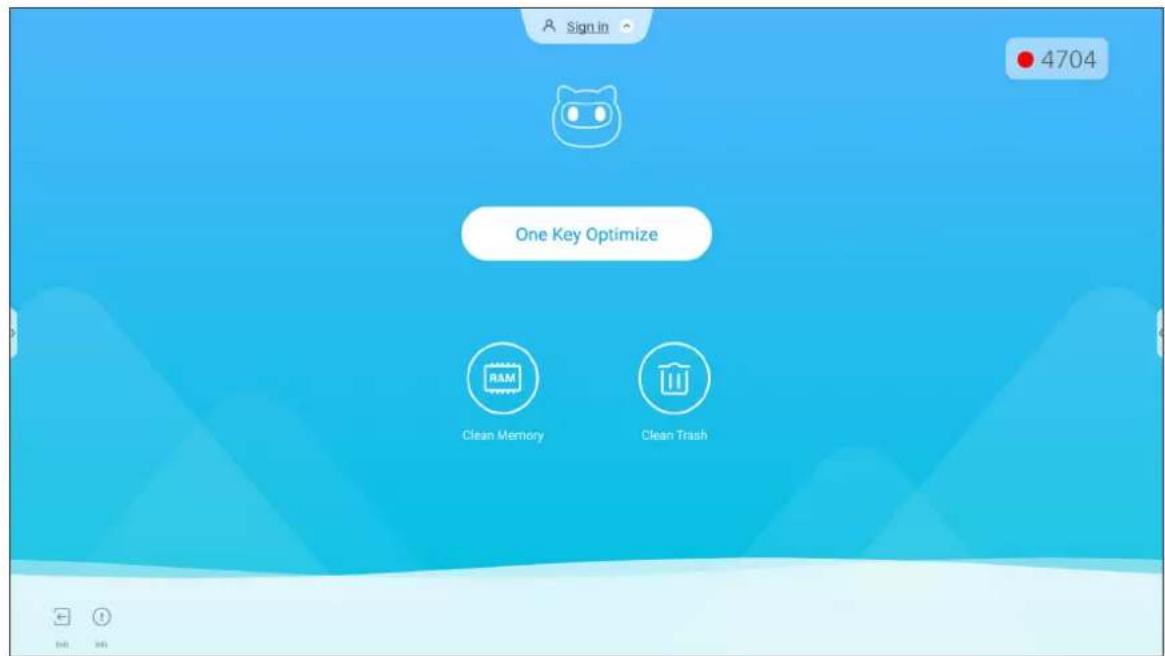

Keeper 89

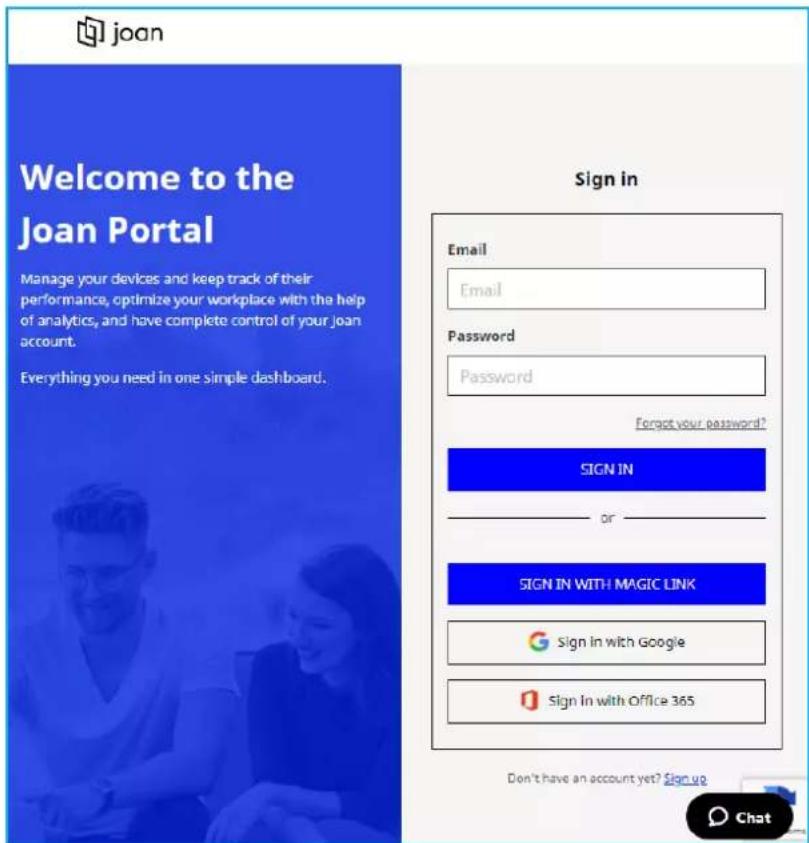

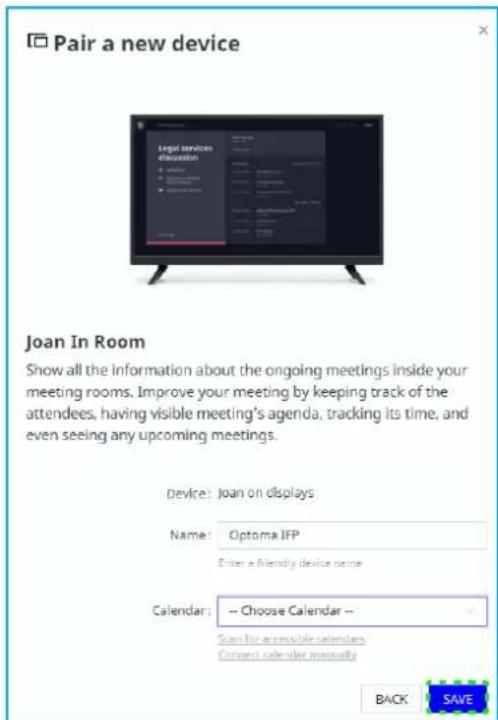

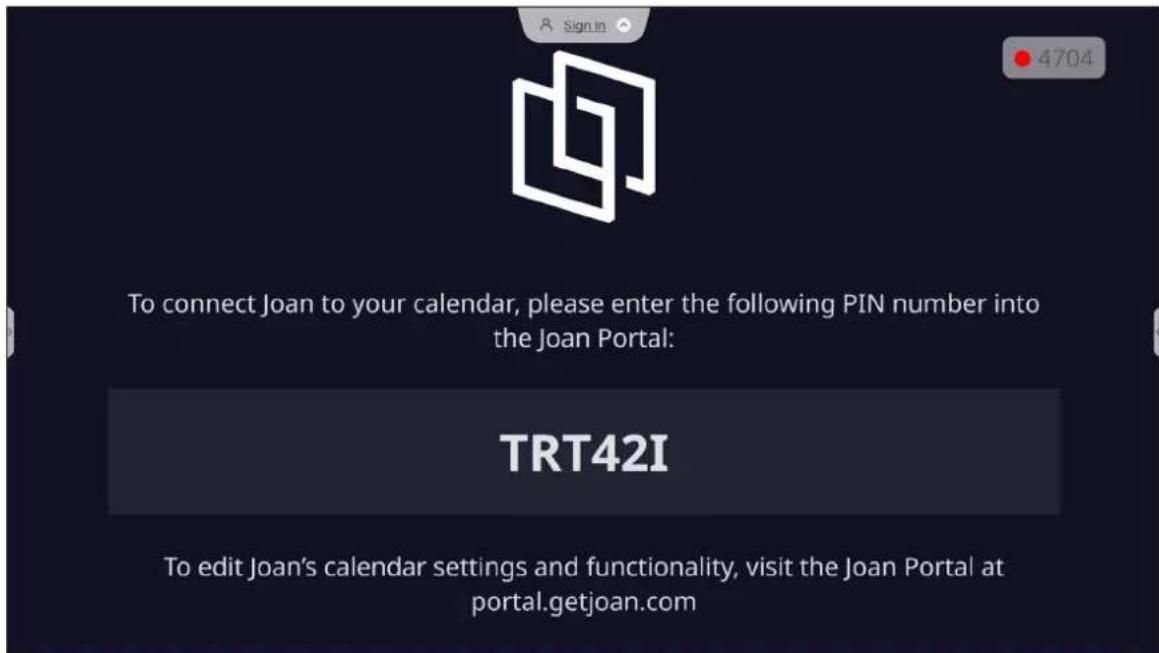

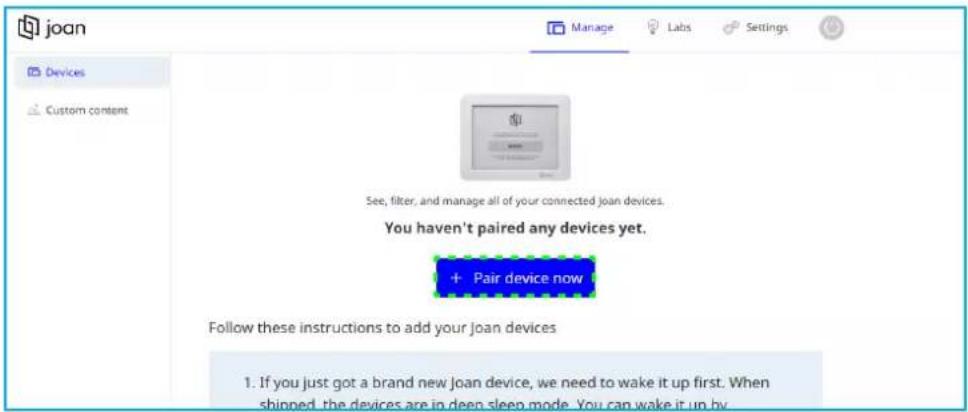

Joan à la télé 90

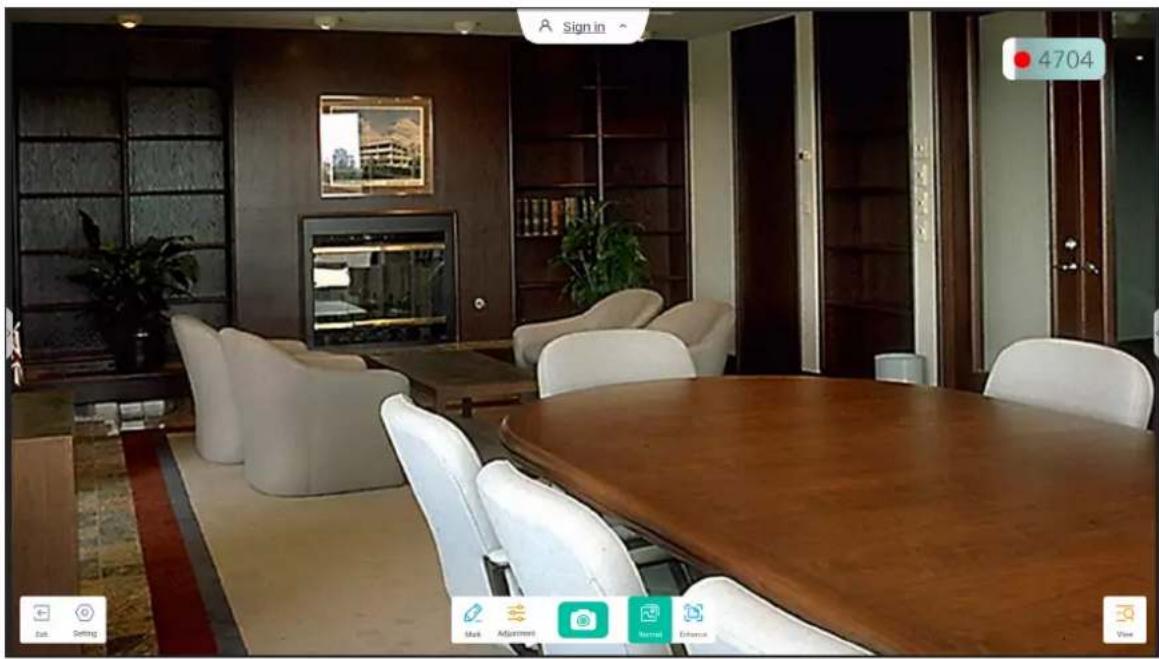

Visualiser 93
Autres logiciels 94

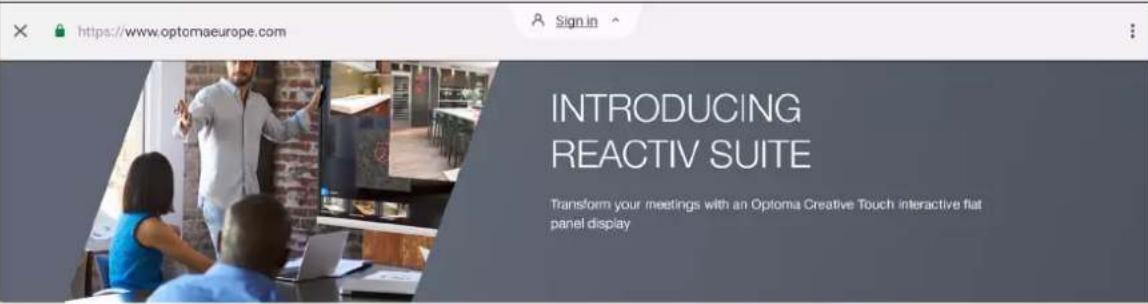

Reactiv Suite 94

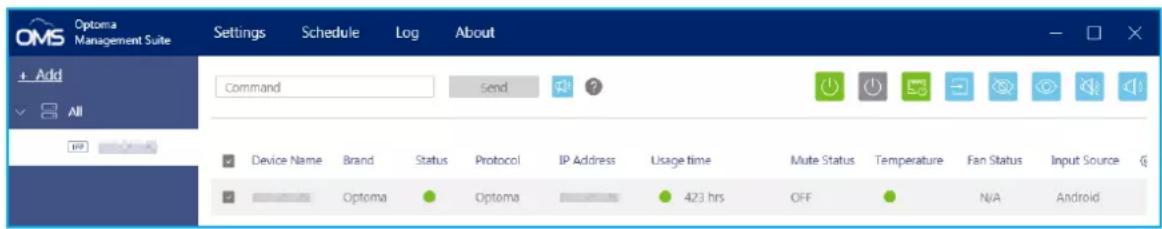

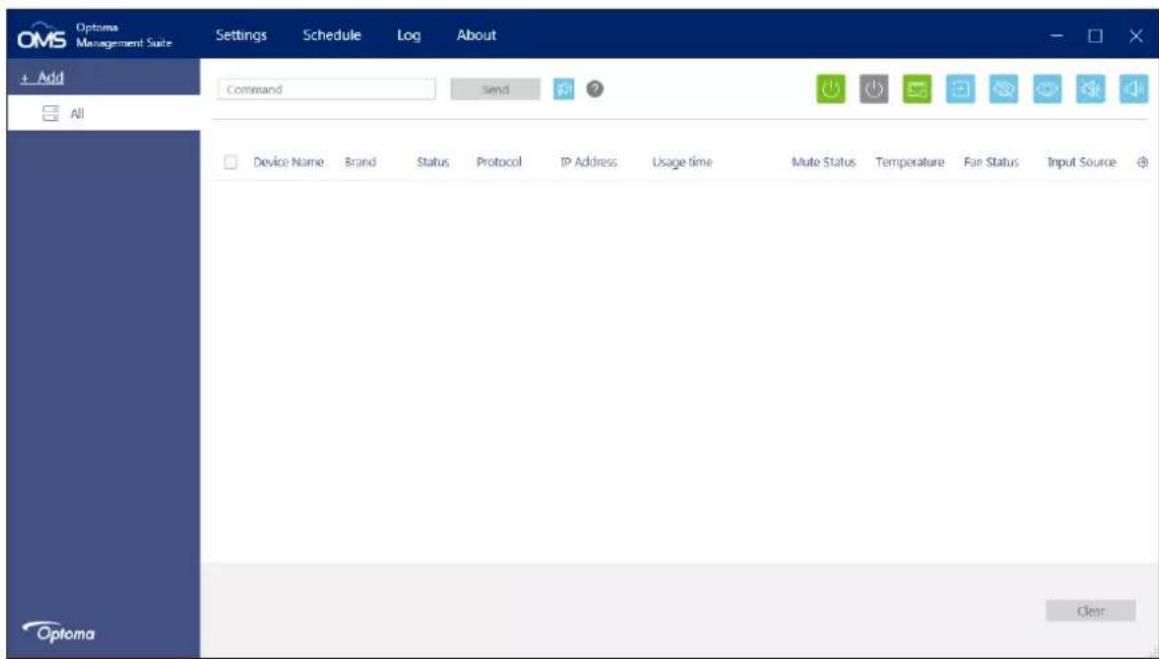

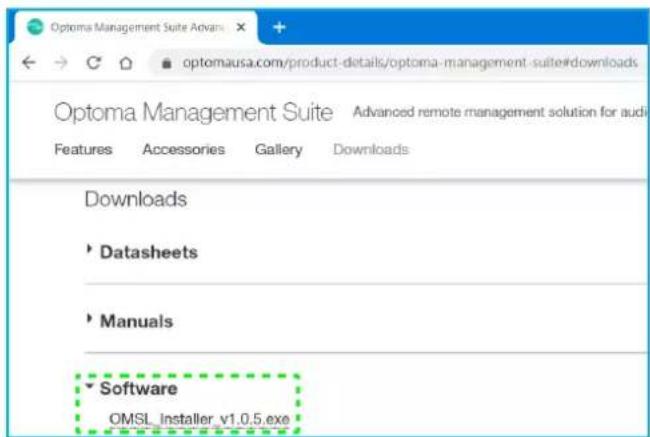

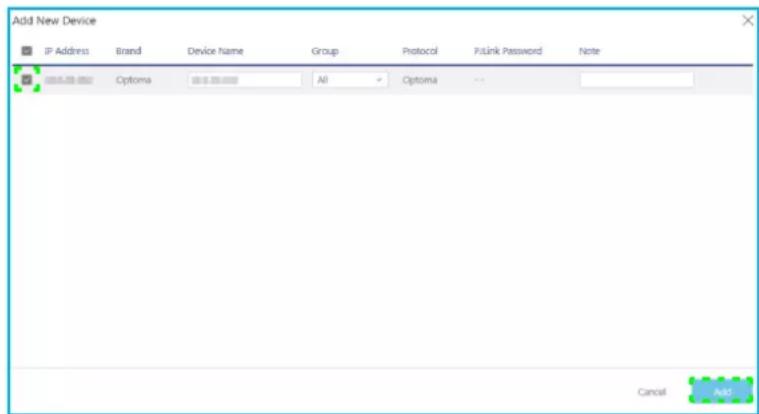

Optoma Management Suite (OMS) 95

INFORMATIONS SUPPLEMENTAIRES 97

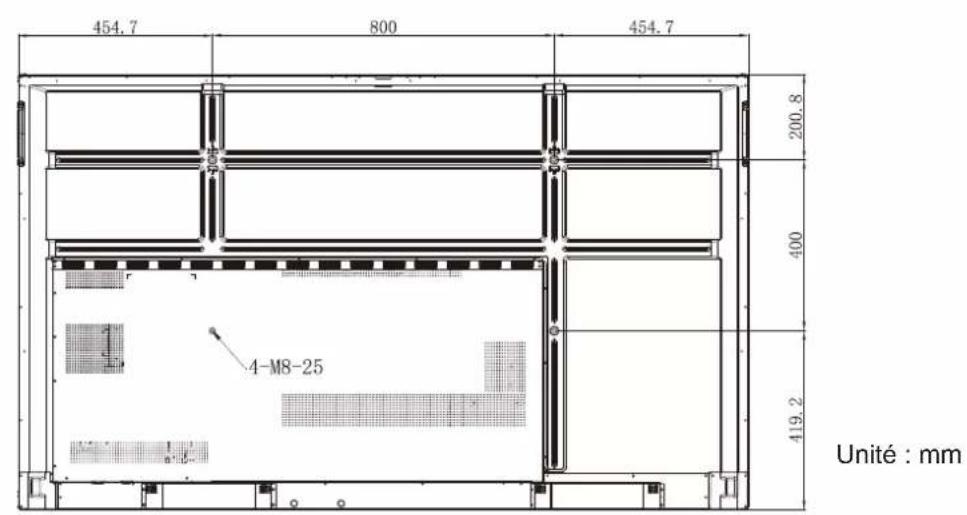

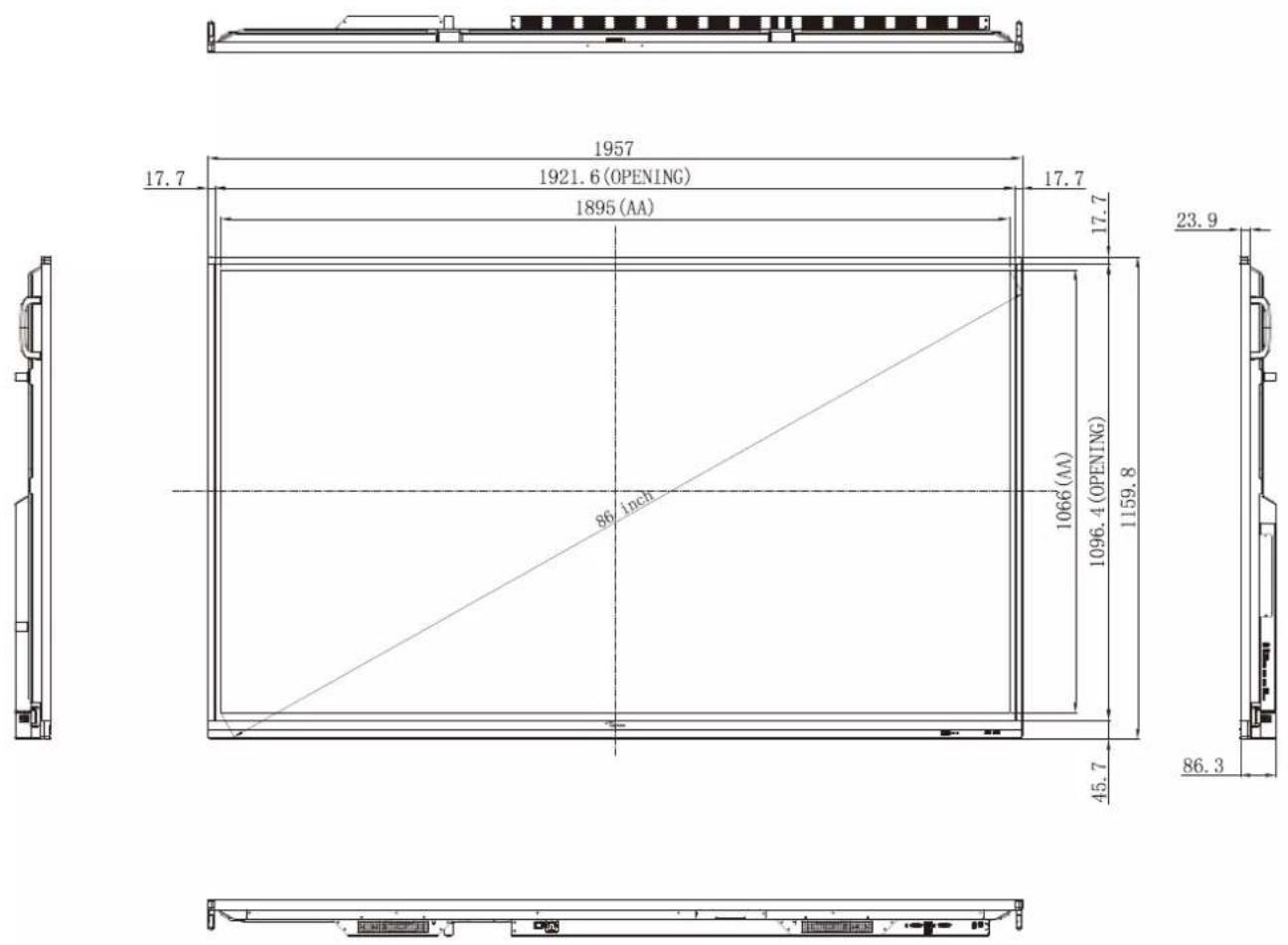

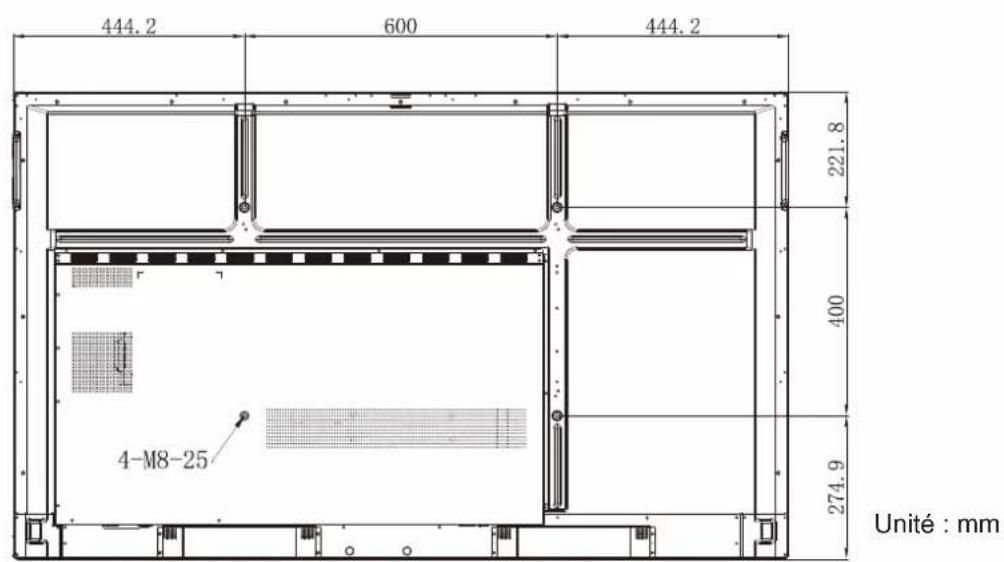

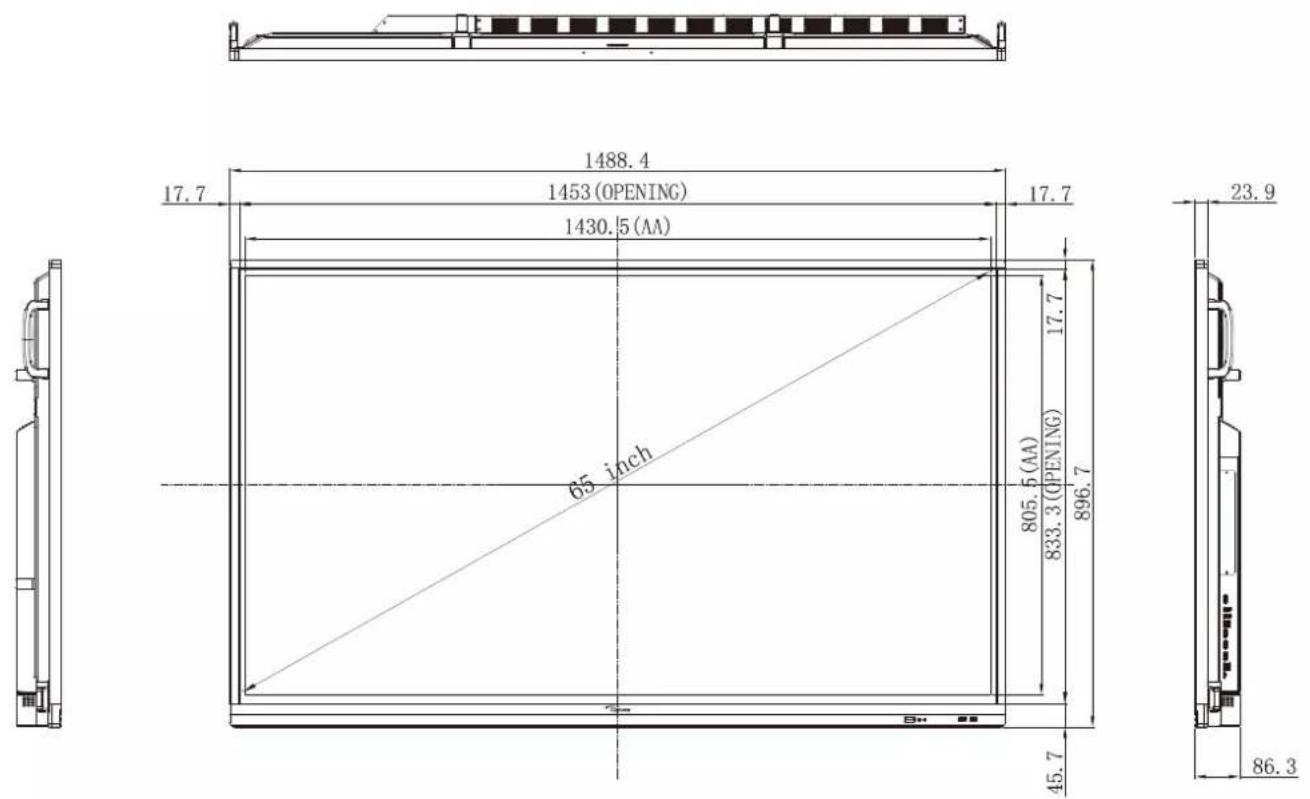

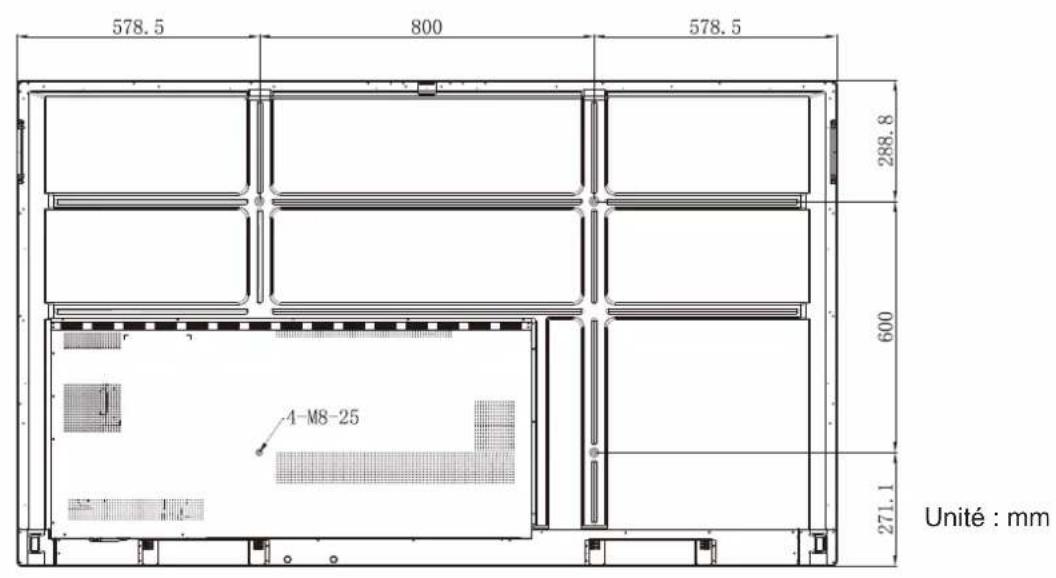

Dimensions 97

65 pouces 97

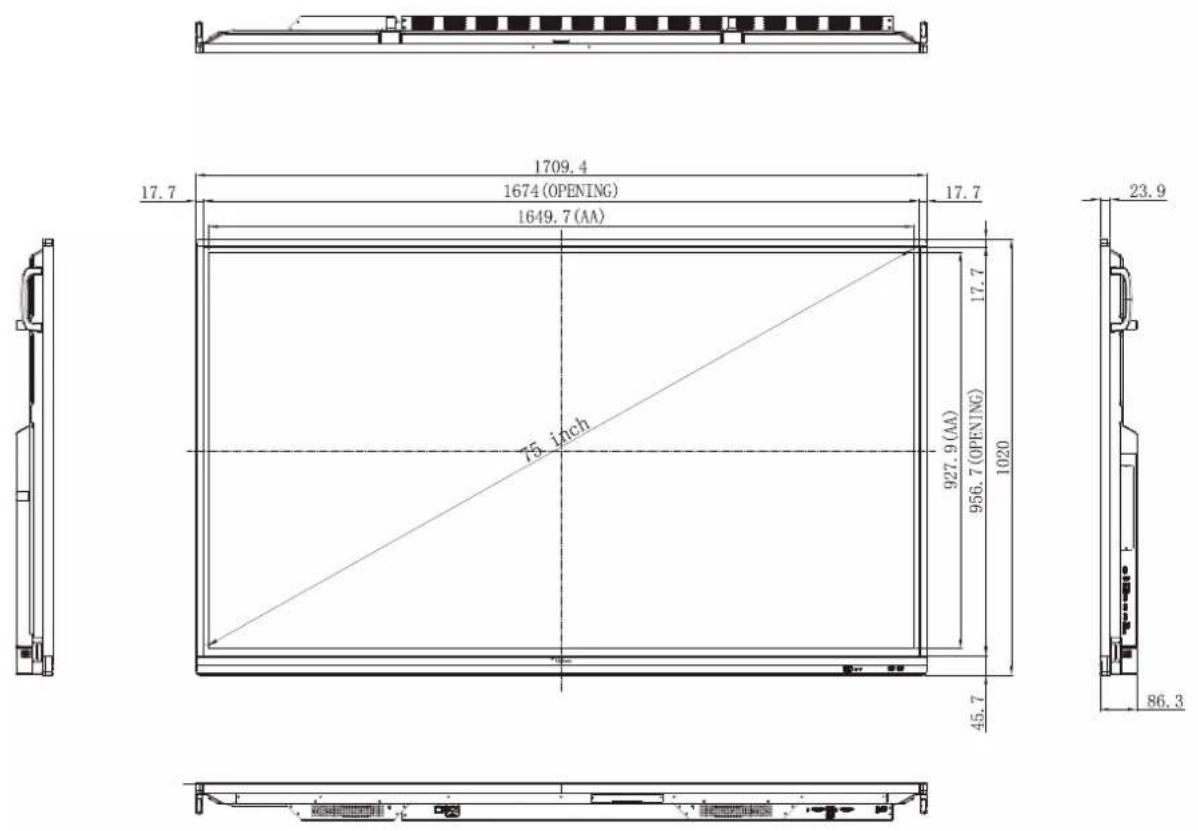

75 pouces 98
86 pouces 99

LiTe de synchronisations prises en charge. 100

Listedes Fonctions du Protocole RS232 102

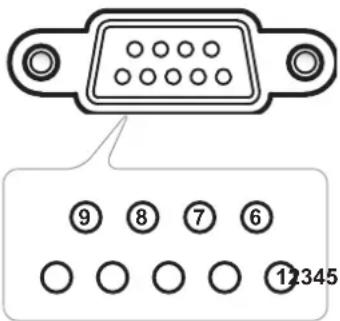

Rôle de la broche RS232 102
Connexion de contrôle RS232 RJ45 102
Commande D'EFINIR 103
Commande OBTENIR 105

Indicateur DEL 107

Guide de dépannage 108

Entretien 109

Nettoyage de I'ecran 109
Nettoyage du cadre avant 109

Les bureaux d'Optoma dans le monde 110

SECURITE

Veuillez tenir compte de tous les averissements, des mises en garde et de l'entretien comme recommandé dans ce guide d'utilisation.

Consignes de sécurité

• Utilisez uniquement les pieces/accessoires spécifiés par le constructeur.
• Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable de l'appareil et de le protégger contre toute surchauffe, il est recommendé de l'installer dans un lieu qui ne bloque pas la ventilation. Ne placez pas l'appareil dans une enceinte telle qu'une bibliothèque ou une armoire qui limite le flux d'air.
  N'tilisez pas I'appareil a proximite de I'eau ou de I'huidite. Pour reduire les risques d'incendie et/ou d'electrocution, n'exposez pas I'appareil a la pluie ou a I'huidite.
• Ne pas installer à proximé de sources de chaleur telles, que les radiateurs, les bouches de chauffage, les cusinières ou d'autres appareils (y, compris les amplificateurs) produit de la chaleur.
• Ne laissez pas des objets ou des liquides pénétrer dans l'appareil. Ils peuvent toucher des connexions avec une tension dangereuse ou court-circuiter des pieces, ce qui peut causeur un incendie ou une décharge électrique.
• Ne placez pas l'appareil sur une surface instable. L'appareil pourrait tomber, cause des blessures ou etre endommagé.
  N'installez pas l'appareil dans un endroit où il peut etre soumis a des vibrations ou des chocs.
• N'utilise pas d'objets durs ou pointus pour faire fonctionner l'écran tactile.
  N'tilisez pas l'appareil s'il est physique abime ou endommagé. Un endommagement ou un mauvais traitement physique pourrait etre (mais n'est pas limite à) :

-L'appareil est tombe.
- Lorsque le cordon d'alimentation ou la fiche ont ete endommagés.
Lorsqu'un liquide a ete renversé sur l'appareil.
Lorsque I'appareil a ete exposé à la pluie ou à l'humidité.

Lorsque quelque chose est tombé dans l'appareil ou n'est pas fixe à l'intérieur.

N'essayez pas de réparer l'appareil vous-même. Ouvrir ouPTRir les couvercles pourrait vous exposer à des tensions dangereuses ou aux autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.
- Débranche le cordon d'alimentation de la prise de courant CA si l'appareil ne va pas etre utilisé pendant une longue période.
- Retirez les piles de la télécommande avant rangement. Si les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.
- Mettez hors tension et débranche la fiche d'alimentation de la prise de courant CA avant de nettoyer l'appareil.
Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boitier de l'appareil. N'utilise pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.

• Référez-vous au boîtier de l'appareil pour les marquages concernant la sécurité.
• L'appareil ne peut être réparé que par du personnel de service qualifié.

Avis sur le droit d'auteur

Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.

© Copyright 2022

Limitation de responsabilité

Les informations containues dans le present document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif qualconque. Le fabricant se reserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.

Reconnaisance de marque

Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Google, le logo Google et Google Drive sont des marques commerciales ou des marques déposées de Google LLC.

OneDrive est une marque commerciale de Microsoft Corporation.

Tous les autres noms de produits stipulés dans le present manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels.

Déclaration de la FCC

Cet équipement a ete teste et declare conforme aux limitations relatives a un appeareil numerique de classe B, conformement a la Section 15 des regles de la FCC. Ces limites garantissent une protection suffisante contre les interfrences dangereuses liées à l'utilisation de l'equipement dans un environnement résidentiel.

Cet équipement génére, utilise et peut émettre de l'énergie sous forme de radiofréquences ; et s'il n'est pas installé et utilisé en conformité avec les instructions du fabricant, il peut cause des interférences nuisibles aux communications radio. Cependant, il ne peut être garanti qu'aucune interfeference ne se produit dans une installation particulière. Si cet apparéil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut se déterminer en éteignant et en rallumant l' apparéil, l'utilisateur est invite à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.

• Augmenter la séparation entre l'appareil et le récepteur.

• Brancher l'équipement à une prise de courant faisant partie d'un autre circuit que celui sur lequel est branché le récepteur.

• Consulter le revendeur ou un technician radio / TV experimenté pour obtenir de l'aide.

Avertissement FCC

Cet apparéil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

(1) Cet apparéil ne doit pas provoquer d'interférences nuisibles, et
(2) Cet appeareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Utilisateurs Canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité pour les pays de l'Union Européenne

• Directive CEM 2014/30/UE (y compris amendments)
• Directive Basse tension 2014/35/UE

WEEE

Consignes de mise au rebut

Ne pas jeter cet apparéil électronique dans les déchets pour vous en débarrasssez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

ENERGY STAR

ENERGY STAR est un programme, sur la base du volontariat, de l'Agence americaine de protection de l'environnement, qui aide les entreprises et les particuliers à économiser de l'argent et à protégger notre climat grâce à une efficacité énergétique supérieure. Les produits qui obtient le label ENERGY STAR limitent les émissions de gaz à effet de serre en répondant à des critères ou à des exigences d'efficacité énergétique stricts définis par l'Agence americaine de protection de l'environnement. Le logo suivant apparait sur tous les modèles certifiés ENERGY STAR :

Ce produit est qualifié ENERGY STAR avec le paramétrage « Mode standard » et c'est le paramètre avec lequel les économies d'énergie sont atteintes. La modification des paramètres d'image du mode standard et l'activation d'autres fonctions augmente la consommation d'énergie qui peut alors dépasser les limites nécessaires à la qualification ENERGY STAR. Reportez-vous à EnergyStar.gov pour plus d'informations sur le programme Energy Star.

Lumière bleue et la santé des yeux

Qu'est-ce que la technologie a faible lumière bleue?

La technologie a faible lumière bleue réduit les composants de la lumière bleue émise par votre produit. Les effets néfastes de la lumière bleue sur les yeux humains se manifestent principalement par des effets pathologiques dans les yeux et sur le rythme du corps humain, qui entraînant la myopie, la cataracte et des maladies maculaires.

Certification de faible lumière bleue : il s'agit d'un projet de certification visant à évaluer si l'appareil d'affichage répond aux exigences en matière de photobiosécurities et de sécurité des rayonnements UV libres.

Remarque : Pour répondre au certificat TUV Rheinland de faible lumière bleue, le réglage de l'écran doit être le suivant :

• Le mode d'affichage est Presentation
• La température des couleurs est Standard
  -La faible lumiere bleue est 100.

Pauses fréquentes

ll est recomandede faire une pause de 10 minutes apres chaque heure d'utilisation continu de I'ecran.

Remarque : N'oubliez pas de cligner souvent des yeux pour les garder enonne sante et reduire le risque de desschement.

Regarder des objets distants

Pendant la pause, regardez des objets éloignés ou fermez les yeux, ce qui permet de détendre le muscle ciliaire (focalisation) et d'éviter la fatigue oculaire.

Comment exercer vos yeux?

1. Tenez votre index à quelques centimètres de vos yeux.
2. Concentrez-vous sur ce doigt.
3. Eloignez lentement ce doigt de votre visage, en maintainant votre attention dessus.
4. Regardez alors au loin pendant un court moment.
5. Concentrez-vous sur le doigt et rapprochez-le lentement vers vos yeux.

INTRODUCTION

Contenu de la boîte

Déballez avec précaution et vérifie que vous avez les éléments suivants en plus des accessoires standard. Certains des éléments pour des accessoires en option peuvent ne pas etre disponibles en fonction du modele, de la Specification et de votre region d'achat. Consultez your point de vente a ce sujet. Certains accessoires peuvent varier d'une region a I'autre.

La carte de garantie n'est fournie que dans certaines regions. Consultez notre revendeur pour plus d'informations.

Accessoires standard

Remarque : Pour les informations sur la garantie, rendez-vous sur le site www.optoma.com.

INTRODUCTION

Accessoires en option

Support mural avec fixation Vesa pour PC (OWMFP01)

OPS3-i5-TPM (emplacement dans PC, processeur intel i5 10eme, RAM 8Go, SSD 128Go)

OPS3-i7-TPM (emplacement dans PC, processeur intel i7 10eme, RAM 8Go, SSD 256Go)

Montage sur pied

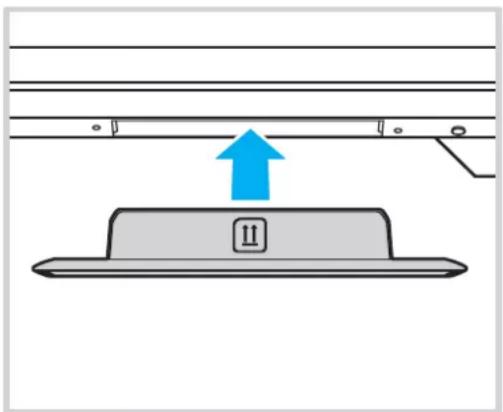

Dongle Wi-Fi SI07B (Dépend de la région)

INTRODUCTION

Description du produit

Vue avant

No. Élement No. Élement

1. Écran tactile 5. Récepteur IR

2. Emplacements du stylet tactile (x2) 6. Ca

3. Emplacement pour dongle Wifi

4. Bouton d'alimentation avec indicateur LED

aur de luière
7. Ports USB 3.0 (x2)

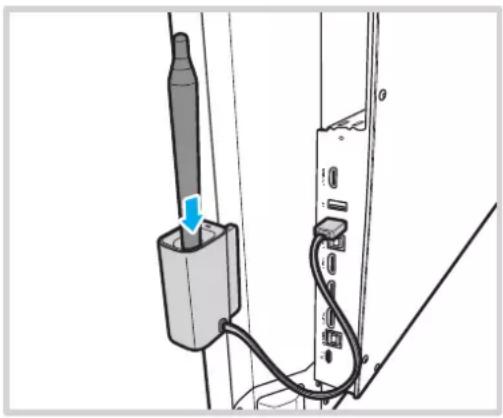

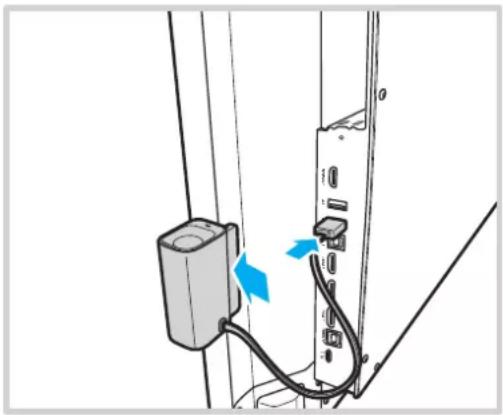

8. Support de stylet tactile

INTRODUCTION

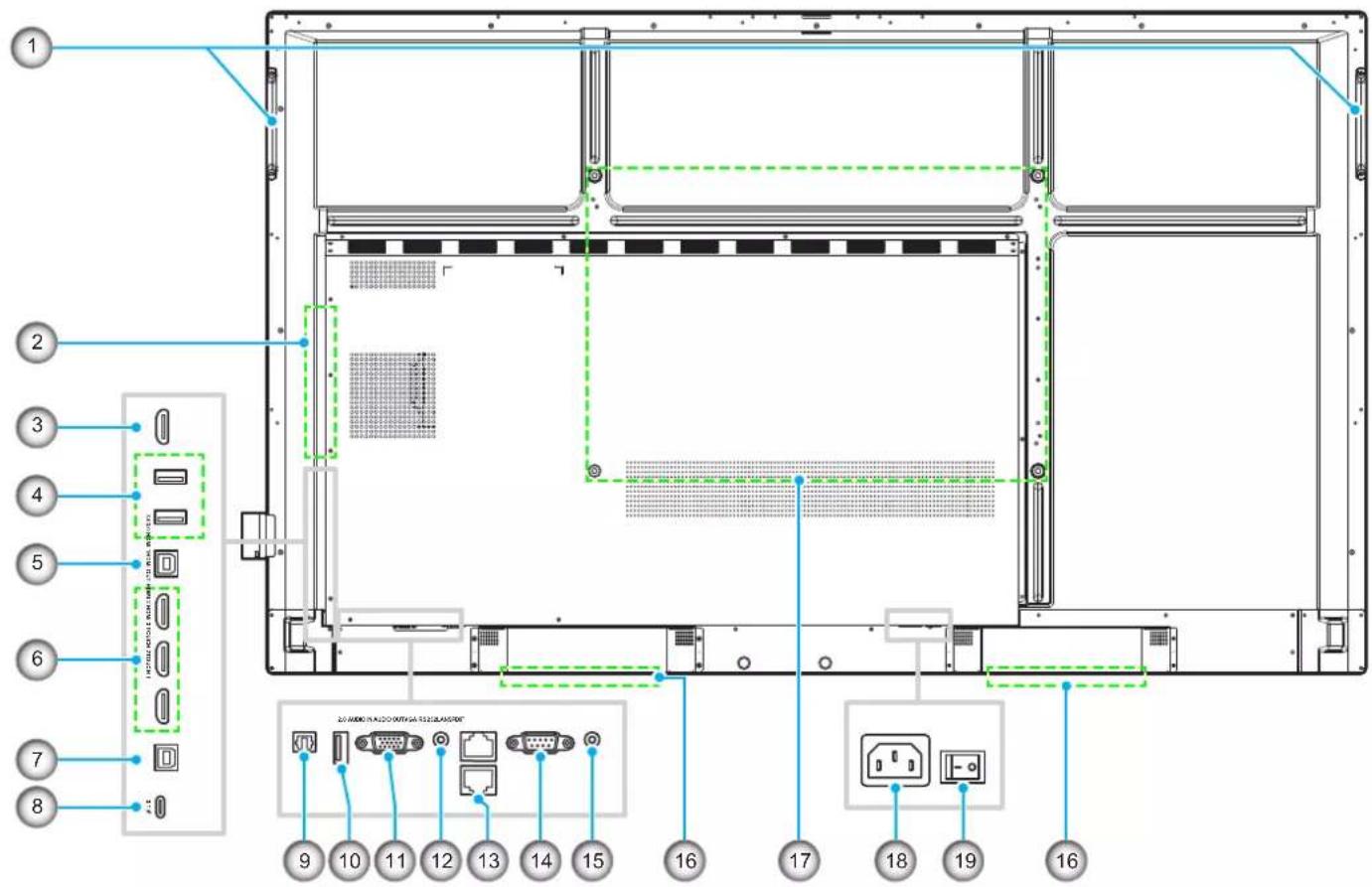

Vue arrête

No.	Élément
1.	Poinnées (x2)
2.	Emplacement OPS
3.	Port de sortie HDMI
4.	Ports USB 3.0 (x2)
5.	Port USB tactile 1
6.	Ports HDMI 1/2/3 2.0 (x3)
7.	Port USB tactile 2
8.	Port USB type-C

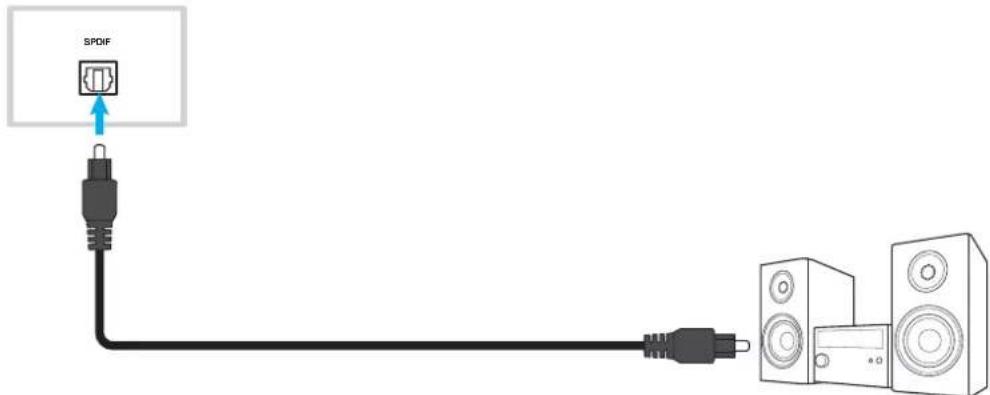

9.	Port SPDIF
10.	Port USB 2.0

No.	Élément
11.	Port VGA
12.	Ports d'entrée audio
13.	Port LAN (x2)

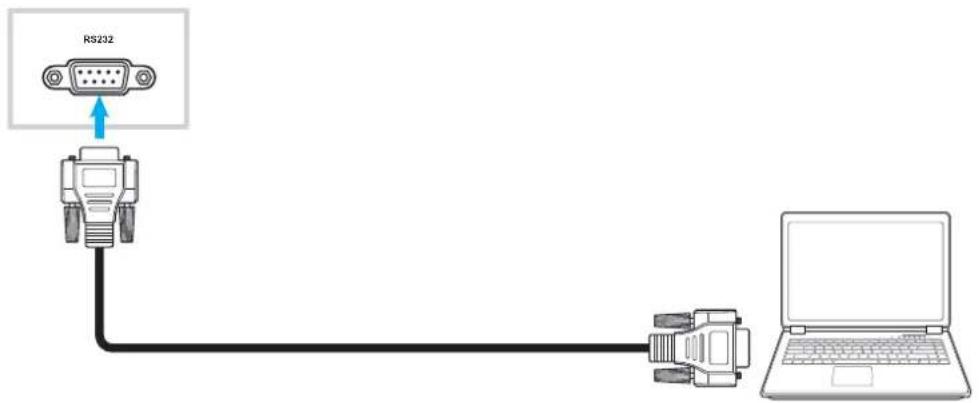

14.	Port RS232
15.	Prise de sortie audio
16.	Haut-parleurs 20W (x2)
17.	Trous de fixation pour support mural
18.	Prise d'entrée CA
19.	Interrupteur d'alimentation

Remarque :

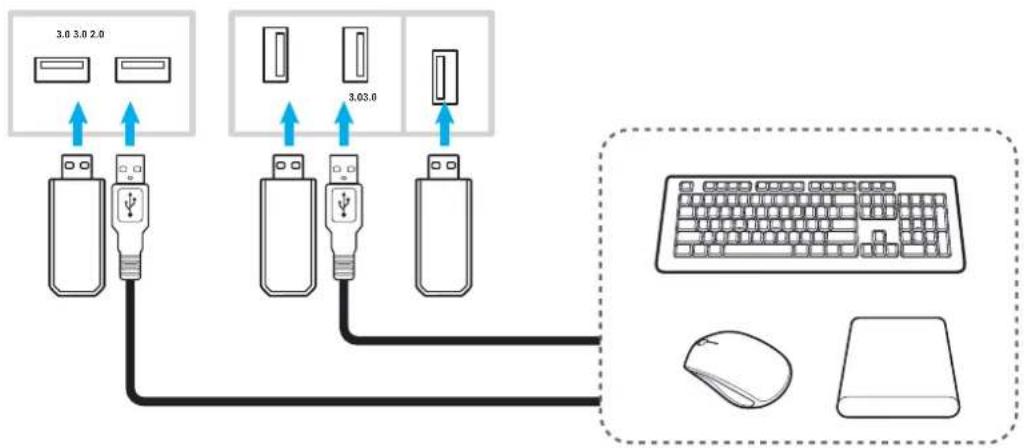

• Les ports USB 3.0 latéaux sont des ports USB à canaux complets. Les ports USB peuvent être utilisés qu'elle que soit la source d'entrée可以选择.
• Deux port d'entree HDMI prennet en charge CEC et un port d'entree HDMI prend en charge ARC.

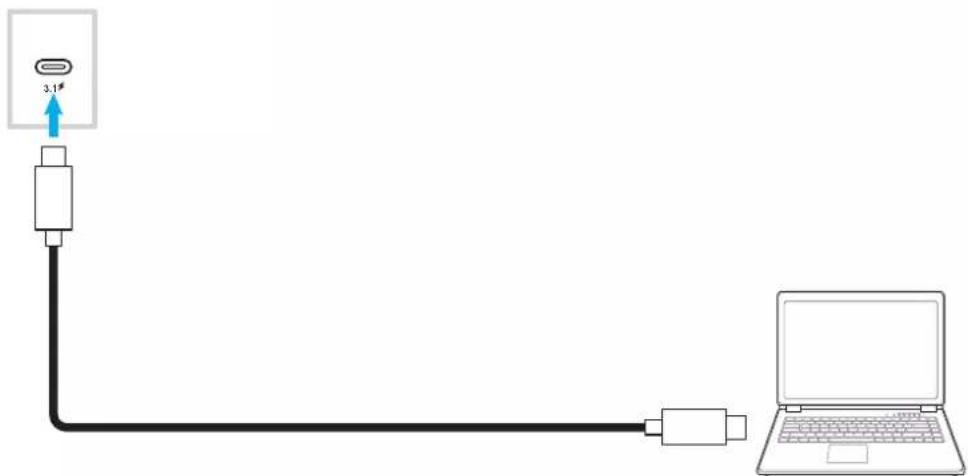

  Le port USB type C prend en charge DisplayPort 1.2 et l'alimentation « Power Delivery » (65W).
  Le port USB 2.0 est pourmettre a jour le firmware ou connecter un support de stylet tactile. Si le support de stylet tactile est branché sur l'un des ports USB 3.0, la fonction de déclenchement du support du stylet ne pourrait etre utilise qu'en mode Android.

INTRODUCTION

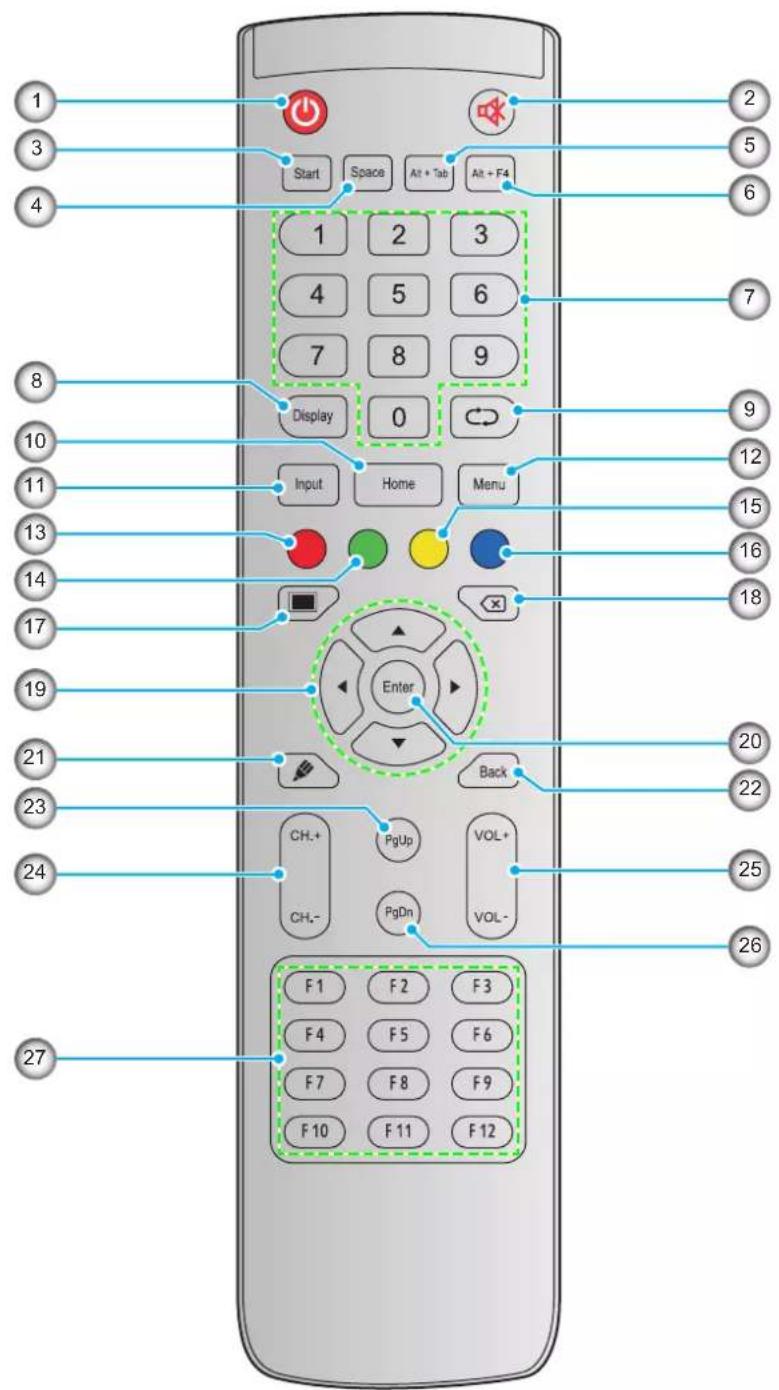

Telecommande

No.	Bouton Description

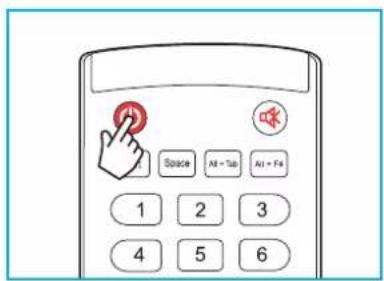

1.	Alimentation (®)	Allumer / éteindre l'écran plat interactif (IFP).
2.	Muet (®)	Couper temporairement le son.
3.	Démarrer	Effectuer la même fonction que la touche Windows sur le clavier d'un ordinateur.
4.	Espace	Effectuer la même fonction que la touche Espace sur le clavier d'un ordinateur.

INTRODUCTION

No.	Bouton Description
5.	Alt+Tab	Effectuer la même fonction que les touches Alt et Tab sur le clavier d'un ordinateur. En appuyant sur les deux touches, vous pouvez basculer entre toutes les applications ouvertes (fenêtres).
6.	Alt+F4	Effectuer la même fonction que les touches Alt et F4 sur le clavier d'un ordinateur. En appuyant sur les deux touches, vous pouze fermer la fenêtre en cours.
7.	Touches numériques Touches de saisie numérique
8.	Affichage Indique la source ce d'entrée actuelle et des informations.
9.	Répéter (Φ)	Aucune fonction.
10.	Accueil Retourner à l'écran d'accueil.
11.	Saisissez Sélectionner la source d'entrée.
12.	Menu Afficher ou masquer le menu OSD.
13.	Rouge (●)	Verrouiller ou déverrouiller le bouton Alimentation (sur l'IFP) et les fonctions tactiles.
14.	Vert (●)	Verrouiller ou déverrouiller la fonction du bouton Alimentation (sur l' IFP).
15.	Jaune (●)	Verrouiller ou déverrouiller la fonction tactile.
16.	Bleu (●)	Figer l'écran.
17.	Vide (■)	Vider l'écran.
18.	Retour arrêté (×)	Effectuer la même fonction que la touche Retour arrêté d'un clavier d'ordinateur.
19.	Touches de navigation (▲▼▲▶)	Sélectionner un élément ou une option.
20.	Entrée	Confirmer la sélection.
21.	Creative Board (◇)	Lance l'application Creative Board
22.	Retour	Revenir à l'écran précédent.
23.	Page suivante	Effectuer la même fonction que la touche Page suivante sur le clavier d'un ordinateur.
24.	Touches de canaux Au cune fonction.
25.	Touches de volume Ajustez le niveau du volume.
26.	Page précédente	Effectuer la même fonction que la touche Page précédente sur le clavier d'un ordinateur.
27.	Touches de fonction (F1 ~ F12)	Effectuer la même fonction que les touches de fonction F1 ~ F12 sur le clavier d'un ordinateur.

Remarque: Si le module PC n'est pas installé dans l'emplacement OPS, les touches liées à l'ordinateur n'auront aucune fonction.

CONFIGURATION ET INSTALLATION

Installation par montage mural

Utilisez uniquement un kit de montage mural optionnel agreé par Optoma (disponible séparément). Le kit comprend les éléments suivants :

Équres de montage doubles et support mural Ancrage (x 8) Rondelle (x 8)

Spécifications du support mural

Nom du modele Grille VESA Type et longueur de vis

65 pouces 600 x 400 mm M8*25L

75 pouces 800 x 400 mm M8*25L

86 pouces 800 x 600 mm M8*25L

65 pouces 75 pouces
86 pouces

CONFIGURATION ET INSTALLATION

Pour monter l'IFP sur le mur, effectuez les étapes suivantes:

1. Installez les équres de montage doubles sur l'arriere de l'IFP. Puis fixez les supports avec quatre vis (A).

1. Percez huit petits trous sur I'emplacement de montage et inserez les ancrages dans les trous.

1. Positionnez le support mural sur le mur. Fixez ensuite le support mural avec huit vis (B) via les rondelles dans les ancrages installés sur le mur.

CONFIGURATION ET INSTALLATION

1. Alignez et fixez les équérres de montage doubles sur le support mural.

1. Fixez les équres de montage doubles et le support mural avec deux vis (C).

Remarque :

Capacité de charge maximale du kit de montage mural : 160 kg (352 lb).
Le support mural doit etre installedans un mur en beton pour assurer la solidite de l'installation. Si aucun mur en beton n'est disponible, nous vous recommandons d'utiliser un socle a la place. Veuillez consulter page 18.
- Les vis doivent être serrées fermement. Cependant, pour éviter d'endommager les équres de montage, le support mural ou l'IFP, ne serrez pas trop les vis.
L'installation doit uniquement etre effectuee par des techniciens qualifiEs. Une installation incorre cate peut causer la chute ou le dysfonctionnement de I'IFP.
Veuillez noter que tout dommage resultant d'une mauvaise installation annulera la garantie.

CONFIGURATION ET INSTALLATION

Installation d'un mini-ordinateur externe

Installez le support du mini PC en face arriere du support mural, puis effectuez l'une des opérations suivantes pour installer le mini-ordonateur :

• Installez les vis sur le mini-ordinateur, puis alignez et accrochez le mini-ordinateur au support de mini-PC.

• Alignez et installez le mini-ordinateur sur le support pour mini-PC. Puis fixez-le avec quatre vis.

CONFIGURATION ET INSTALLATION

Installation par montage sur socle (en option)

Le kit de montage sur socle comprend les éléments suivants :

Pour monter l'IFP sur le socle, effectuez les étapes suivantes :

1. Installez les équres de montage doubles sur l'arriere de l'IFP. Puis fixez les supports avec quatre vis (A).

Remarque : Les équres de montage doubles, le support mural et les vis (A) sont inclus dans le kit de montage mural. Veuillez consulter «Installation par montage mural» à la page 14.

CONFIGURATION ET INSTALLATION

1. Retournez la base du socle de maniere à voir les trous de vis de la roulette, puis installez la roulette sur son logement et fixez-la avec quatre vis (J).

Répétez la même procédure pour installer les trois autres roues.

1. Placez la base du socle sur une surface stable, puis installez ensuite le pied du socle sur son emplacement et fixez les deux entretoises avec deux écrous (G) via les rondelles (G2 et G1). Répétez la même procédure pour installer l'autre pied du socle.

CONFIGURATION ET INSTALLATION

1. Alignez la rainure à stylos avec les trous de vis sur la partie centrale des poteaux, puis fixez la rainure à stylos avec quatre vis (H).
2. Installez le support mural sur la partie supérieure des poteaux, puis insérez les vis (K) à travers les trous de vis en face arrêté des poteaux.
3. Placez les rondelles (K1) et les écrous (K2) sur les vis, puis serrez les écrous (K2) pour fixer le support mural en place.

1. Alignez et accrochez les équerres de montage doubles sur le support mural installé sur les pieds du socle.

CONFIGURATION ET INSTALLATION

Utilisation de la télécommande

Installation/Remplacement des piles de la télécommande

Deux (2) piles AAA sont fournies pour la télécommande.

IMPORTANT! Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

1. Retirez le couvercle du compartment des piles.

1. Insérez les deux piles en respectant la polarité (+/-) comme indiqué à l'intérieur du compartment des piles.

1. Remettez le couvercle.

MISE EN GARDE

Une mauvaise utilisation des piles peut cause des fuites de produits chimiques ou explosions. Veillez a suivre les instructions ci-dessous.

• Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes.
• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usages peut réduire la durée de vie des nouvelles piles ou cause des fuites de produits chimiques pour les ancériennes piles.
• Retirez les piles des qu'elles sont épuisées. Les produits chimiques des piles peuvent entraire en contact avec la peau et causer des rougeurs. Si vous remarque une fuite de produit chimique, essuvez soigneusement avec un chiffon.
• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.
• Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles.
  Lorsque you rejetez la pile, you nevez suive les reglementations locales ou nationales.

CONFIGURATION ET INSTALLATION

Portée de fonctionnement de la télécommande

Lors de l'utilisation de la télécommande, assurez-vous de la diriger à moins de ± 30^ par rapport au recepteur IR de l'IFP. La distance entre la télécommande et la fenêtre du capteur IR ne doit pas dépasser 8 metres.

• Assurez-vous de l'absence d'obstacles qui pouraient génér le faisceau infrarouge entre la télécommande et la fenêtre du capteur IR de l'IFP.
  Assurez-vous que I'emetteur IR de la telecommande n'est pas utilise directement à la lumiere du soleil ou sous des lampes fluorescentes.

Si la télécommande se trouve a proximite de lampes fluorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner.

• Si la télécommande et l'IFP sont très rapprochés, la télécommande peut cesser de fonctionner.

CONFIGURATION ET INSTALLATION

Connexions

Branchement à l'alimentation

1. Branchez une extrémité du cordon d'alimentation à la prise AC - in (entree CA) activé l'IFP.
2. Branchez l'autre extrémité du cordon d'alimentation à une prise électrique ou à une alimentation électrique.
3. Passez l'interrupteur Alimentation sur MARCHE (I). L'IFP passe automatiquement en mode veille.

Raccordement à des périphériques externes

IMPORTANT! Pour utiliser la fonction d'écran tactile, assurez-vous de raccorder une extrémité du cable USB au port USB type B TACTILE 1 ou TACTILE 2 de l'IFP et l'autre extrémité du cable au port USB type A de votre périhérique.

Raccordement d'entrée HDMI

Raccordez vous ordinateur à l'IFP à l'aide d'un cable HDMI.

• Connectez votre source video à l'IFP à l'aide d'un cable HDMI.

CONFIGURATION ET INSTALLATION

Raccordement d'entrée VGA

Raccordez votre ordinateur à l'IFP à l'aide d'un cable VGA.

Remarque :

Pour l'entrée audio, raccordez une extrémité d'un cable audio à la prise ENTREÉ AUDIO de l'IFP et l'autre extrémité du cable à la prise audio activé votre ordinateur.
Pour la fonction d'écran tactile, raccordez une extrémité du cable USB au port TACTILE 2 de l'IFP et l'autre extrémité au port USB de votre ordinateur.

Connexion USB type C

Connectez votre ordinateur à l'IFP à l'aide d'un cable USB type C.

Remarque :

USB type C peut etre utilise pour transmettre des signaux audio, video et tactiles.
Le port USB type C prend également en charge l'alimentation « Power Delivery » et fournit une puissance de 65 W.

CONFIGURATION ET INSTALLATION

Raccordement de sortie audio

Connectez vos haut-parleurs externes au port de sortie audio de l'IFP.

Connexion SPDIF

Connectez vous équipement audio à l'IFP à l'aide d'un cable SPDIF.

Raccordement de sortie HDMI

Connectez notre projeteur au port de sortie HDMI de l'IFP.

CONFIGURATION ET INSTALLATION

Raccordement USB

RaccordezvoireperiphériqueUSBaI'IFPa l'aide d'un cable USB.

Remarque :

Pour le raccordement d'une cle USB, branche-la simplement dans l'un des ports USB disponibles.
Le port USB 2.0 est réservé aux mises à jour du firmware et au support de stylet USB à ouverture rapide.

Raccordement RS232

Connectez vous ordinateur à l'IFP à l'aide d'un cable RS232.

Raccordement LAN

Connectez vous routeur à l'IFP à l'aide d'un cable Ethernet.

Remarque : Pour configurer les parametes reseau, reportez-vous à «Configuration des parametes reseau» à la page 41.

CONFIGURATION ET INSTALLATION

Connexion Wi-Fi

Pour la connexion Wifi, vous doivent installer un dongle Wifi dans la fente Wifi au-dessous de l'IFP. Le dongle Wifi peut recevoir le signal dans une zone où il y a un réseau Wifi.

Pour installer le dongle Wifi, effectuez les étapes suivantes :

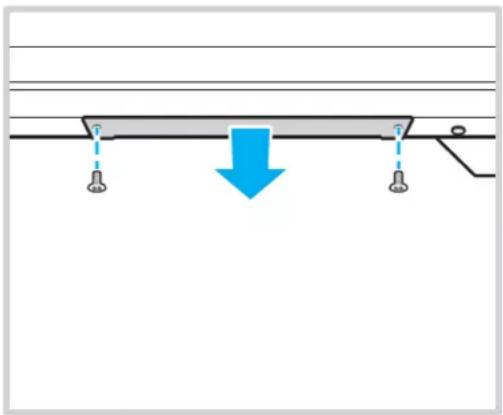

1. Retirez les deux (2) vis du support de l'emplacement Wifi.
2. Retirez le support d'emplacement Wifi.

1. Insérez le dongle Wifi dans la fente Wifi de l'IFP.

Remarque : Pour configurer les paramètres Wifi, reportez-vous à «Configuration des paramètres réseau» à la page 41.

CONFIGURATION ET INSTALLATION

Connexion du support de stylet tactile

Pour installer un support de stylet tactile, réalisez les etapes suivantes :

1. Fixez le support de stylet tactile magnétique à l'arrière de l'écran.
2. Connectez le cable USB du support de stylet tactile à un port USB disponible de l'IFP.

Remarque: Si le support de stylet tactile est branché sur l'un des ports USB 2.0, la fonction de déclenchement du support du stylet ne pourra être utilisée qu'en mode Android. Si le support de stylet tactile est branché sur le port USB3.0, il ne pourra être utilisé qu'avac une source Android.

1. Insérez le stylet tactile dans son support.

Remarque: Si l'écran IFP est sur l'écran d'accueil, lorsque vous retirez le stylet tactile de son support, Creative Board démarrera par défaut. Pour personneliser l'action de déclenchement du support du stylet, veuilles consulter les instructions de configuration de cette fonction (page 44) dans la section Configuration des paramétres de l'appareil.

UTILISATION DE L'APPAREIL

Mise sous tension/hors tension

Marche

Remarque: ÀpRES avoir correctement branché le cordon d'alimentation, assurez-vous que l'interrupteur Alimentation est positionné est regle sur MARCHE (1).

Appuyez sur le bouton Alimentation pour allumer l'IFP. L'indicateur lumineux LED s'allume en blanc, indiquant qu'il est pret a etre utilise.

Remarque : Vous pouze egalement appuyer sur le bouton @ de la telecommande pour allumer l'IFP.

Mise hors tension

Appuyez sur le bouton Alimentation pendant 3 secondes pour eteindre l'IFP. Appuyez sur OK à l'invite pour I'eteindre immidiatement ou patientez 10 secondes jusqu'à ce que l'IFP s'eteigne automatiquement.

Lorsque I'indicateur lumineux LED s'allume en rouge,ILA indique que I'IFP est passé en mode veille.

Remarque:

• Vous peuvent également appuyer sur le bouton de la télécommande pour eteindre l'IFP.
  L'IFP consomme always de I'electricite lorsqu'il est en mode veille. Il est vivement recommande de débrancher le cordon d'alimentation de la prise electrique si l'IFP ne va pas etre utilisependant une longue période.

UTILISATION DE L'APPAREIL

Assistant de configuration

L'assistant:

Remarque: Cet IFP est équipé d'un écran tactile. Vous pouvez appuyer simplement sur l'écran tactile pour faire fonctionner chez le IFP.

1. Sélectionner la langue du menu OSD (affichage à l'écran). Sélectionnez Suivant pour continuer.

1. Si vous souhaitez connecter votre IFP à Internet sans fil, Sélectionnez l'un des reseaux disponibles et appuyez sur Connexion. Dans le cas contraire, Sélectionnez Ignorer.

IMPORTANT!

Pour vous connecter à un réseau sans fil, assurez-vous que le dongle Wifi est branché correctement sur l'emplacement pour dongle Wifi. Veuillez consulter page 27.
Si vous vous connectez à un réseau sécurisé, vous devrez saisir le mot de passer lors de la première connexion uniquement.

UTILISATION DE L'APPAREIL

1. Configurez les paramètres relatifs à la date et à l'heure. Sélectionnez Suivant pour continuer.

1. Lisez les politiques légales d'Optoma, y compris les Conditions generales d'utilisation, la Politique de confidentialité, la Politique relative aux cookies et à Open source. Cochez la case J'accepte les Conditions générales d'utilisation, la Politique de confidentialité, la Politique relative aux cookies et à Open source, puis Sélectionnez Suivant pour terminer la configuration. L'IFP est maintainant pré à être utilisé.

OPÉRATIONS DE BASE

Vue d'ensemble de l'écran d'accueil

L'écran d'accueil s'affiche chaque fois que vous démarrez l'IFP.

Pour naviguer dans l'écran d'accueil, effectuez l'une des opérations suivantes :

• Sélectionner une option : appuyez simplement sur l'élement désire.
• Ajuster le réglage: faites glisser le curseur vers la gauche ou vers la droite.

Ouvrir la barre d'outils laterale: appuyez sur > ou < sur le cote gauche/droit de I'ecran.

Remarque :

Sauf indication contraire, cette section decrit les operations de l'IFP avec les gestes tactiles.
- Vous pouvez également utiliser la télécommande pour contrôler l'IFP.

OPÉRATIONS DE BASE

Menu OSD

Pour ouvrir le menu OSD, effectuez l'une des opérations suivantes :

• Dans n'importe quel écran, faites glisser le bas de l'écran vers le haut.

• Appuyez sur le bouton Menu ou Entre de la télécommande.
• Sur l'écran d'accueil, appuyez sur

Remarque :

Pour configurer les parametes du menu OSD, appuyez simplement sur l'objet du menu désire dans l'écran et utilisez les commandes de l'écran pour ajuster sa valeur ou désir le réglage. L'élement sélectionné est indiqué en
Pour aller à l'élement précédent dans le menu, appuyez sur < ou appuyez sur Retour sur la télécommande.
Pour fermer le menu OSD, appuyez n'importe ou sur l'écran en dehors du menu ou appuyez plusieurs fois (si nécessaire) sur le bouton Retour de la télécommande.

OPÉRATIONS DE BASE

Menu des raccourcis

Le menu des raccourcis est le premier menu OSD. Procedez comme suit :

• Sélectionner la source d'entrée. Les sources d'entrée qui sont disponibles sont indiquées par le symbole DOT.

Remarque :

Pour plus d'informations sur la connexion des appareils à des appareils externes, veuillez consulter la section « Connexions».
L'option OPS n'est disponible que si le module PC est correctement installé dans l'emplacement OPS de l'IFP.

• Déplacez la barre d'ajustement du rétroéclairage vers la droite ou vers la gauche pour régler le niveau du rétroéclairage.

Remarque : Pour une experience de visualisation comfortable, vous pouvez activer la fonction Sans scintillagement.

• Déplacez la barre d'ajustement de la lumière bleue vers la droite ou vers la gauche pour regler le niveau de la lumière bleue.

IMPORTANT! Des études ont démontré que, de la même manière que les rayons ultraviolets peuvent cause des lésions oculaires, les rayons de lumière bleue à courte longueur d'onde provenant d'écrans peuvent cause une fatigue visuelle, des déteriorations de la rétine et affecter la vision au fil du temps. La fonction Optoma Filtré lumière bleue est une fonction de protection des yeux permettant de réduire la lumière bleue.

IMPORTANT! Pour protégger vos yeux en cas d'utilisation prolongée de l'écran, nous vous recommendons vivement de procéder comme suit :

Laissez reposer vos yeux pendant 10 minutes au bout de 2 heures d'utilisation continue.
Levez les yeux en direction de vos sourcils, puis roulez vos yeux en dérivant un grand cercle après quelques heures.
Toutes les 20 minutes de visualisation de Iecran, regardez au loin pendant 20 secondes.
- Si vos yeux sont douloureux, fermez les yeux pendant une minute.

• Déplacez la barre d'ajustement du volume vers la droite ou vers la gauche pour régler le niveau du volume.

OPÉRATIONS DE BASE

Configuration des paramètres d'image

Dans le menu OSD, appuyez sur pour ouvrir le menu Image, puis procedede comme suit :

• Appuyez sur Mode d'affichage et Sélectionnez l'une des options disponibles : Présentation, Lumineux, Cinéma, HDR ou Personnelisé.

Remarque :

• Les paramètre d'image ne peuvent être ajusté que pour les entrées HDMI, VGA, OPS et Type C. Il ne peut pas être ajusté et est grise pour la source Android.
  Si le paramètre du mode d'affichage est regéle sur Personnelisé, vous pouvez personneliser les paramétres de l'image en ajustant la luminosité, le contraste et la couleur selon vos préférences.

• Déplacez la barre d'ajustement Luminosite vers la croite ou vers la gauche pour régler le niveau de la luminosité de l'écran.

• Déplacez la barre d'ajustement Contraste vers la droite ou vers la gauche pour régler le niveau du contraste.
• Déplacez la barre d'ajustement Couleur vers la droite ou vers la gauche pour régler le niveau de la couleur de l'écran, de noir et blanc à la couleur saturaée.

Remarque: Le niveau de la luminosité, le niveau du contraste et le niveau de la couleur ne peuvent être ajustés que si le mode d'affichage est réglé sur Personnelisé. Dans les autres modes d'affichage, ces paramètres sont prédéfinis et ne peuvent pas été ajustés.

• Appuyez sur Température de couleur et Sélectionnez l'une des options disponibles : Standard, Chaud, ou Froid.
• Appuyez sur Réinitialiser pour réinitialiser tous les paramètres d'image à leurs valeurs par défaut.

OPÉRATIONS DE BASE

Configuration des paramètres d'affichage

Dans le menu OSD, appuyez sur pour ouvrir le menu Affichage, puis procedede comme suit :

Appuyez sur Proportions pour selectionner l'une des options disponibles : 16:9, 4:3 ou PTP (Pixel To Pixel).

Remarque: Pour une entrée 4K, le rapport hauteur / largeur est verrouillé sur PTP. Pour une entrée non 4K, PTP est grisé et l'utilisateur ne peut selectionner que 4:3 ou 16:9 comme proportions.

• Appuyez sur Decalage de pixels (min) et Sélectionnez l'une des options disponibles : Désactivé, 2, 3, 5, 30 ou 60.

Remarque :

La fonction Decalage de pixels permet d'eviter la détention d'image.
Décalage de pixels est pris en charge par toutes les sources d'entrée, à l'exception d'Android.

• Déplacez la barre d'ajustement Rétroéclairage pour régler le niveau du rétroéclairage.

Remarque: Retroeclairage peut également être regle dans le menu Raccourci. Retez-vous à la page 34.

• Déplacez la barre d'ajustement Faible lumière bleue pour régler le niveau de lumière bleue.

Remarque : Faible lumiere bleue peut etalement etre regle dans le menu Raccourci. Referez-vous a la page 34.

• Appuyez sur Noir dynamique et selectionnez l'une des options disponibles : Désactivé, Base sur le contenu (non supporté dans Android) ou Base sur la lumière ambiente.

Remarque: La fonction de noir dynamique donne plus de profondeur à votre image afin que les scènes lumineuses apparaisent nettes et claires. En même temps, les scènessons restent détaillées avec des noirs profonds et des détails exceptionnels de lumière et d'ombre.

Configuration des paramètres de signal (entree VGA uniquement)

Dans le menu OSD, appuyez sur (p)pur ouvrir le menu Signal, puis procedede comme suit :

OPÉRATIONS DE BASE

• Appuyez sur Automatique pour ajuster automatiquement l'image à sa fréquence, sa phase et sa position optimisées.
• Déplacez la barre d'ajustement Fréquence pour régler le bruit vertical de l'image.
• Déplacez la barre d'ajustement Phase pour régler le bruit horizontal de l'image.
• Déplacez la barre d'ajustement Position H pour régler manuellement la position horizontale de l'image.
• Déplacez la barre d'ajustement Position V pour régler manuellement la position verticale de l'image.

Configuration des paramètres audio

Dans le menu OSD, appuyez sur pour ouvrir le menu Audio, puis procedede comme suit :

Appuyez sur Effet sonore et selectionnez l'une des options disponibles : Standard, Réunion, Classe, Film ou Personnelisé.

Remarque: Si le paramètre d'effet sonore est regle sur Personnelise, vous pouvez personnelier les parametes audio en reglant le niveau des graves et des aigus selon vos préférences.

• Appuyez sur Muet pour couper ou reactiver l'audio.

Remarque : Vous pouvez également couper ou reactiver le son en appuyant sur le bouton de la télécommande.

• Déplacez la barre d'ajustement Volume pour régler le niveau du volume.
• Déplacez la barre d'ajustement Basses pour régler le niveau des basses qui convient à votre piece.

Remarque: Le niveau des basses et le niveau des aigus ne peuvent etre regles que si Effet sonore est regle sur Personalise. Dans les autres modes d'effet sonore, ce parametre est predefini et ne peut pas etre regle.

• Déplacez la barre d'ajustement Aigus pour régler le niveau des aigus qui convient à votre piece.
• Déplacez la barre d'ajustement Balance pour régler le niveau de balance qui convient à votre piece.

OPÉRATIONS DE BASE

Visualisation des informations sur l'appareil

Dans le menu OSD, appuyez sur pour ouvrir le menu Information, puis procedede comme suit :

• Appuyez sur Affichage pour visualiser le mode d'affichage, la source d'entrée actuelle, la résolution, la profondeur de couleurs et le format de couleur.
• Appuyez sur À propos pour afficher le nom du modele réglementaire, le numero de série, la version du firmware et la version Android.

OPÉRATIONS DE BASE

Menu Paramétres Android

Pour ouvrir le menu Paramètres, appuyez sur l'écran d'accueil.

Remarque: Les paramètres ne peuvent être modifiés qu'en mode Android.

Menu principal Sous-menu Réglages

Remarque :

Pour configurer les paramétres Android, appuyez simplement sur l'objet du menu désiré dans l'écran et utilisez les commandes de l'écran pour ajuster sa valeur ou désirir le réglage. L'objet selectionné est indiqué en
Pour aller à l'élement précédent dans le menu, appuyez sur < ou appuyez sur Retour sur la télécommande.
Pour fermer le menu OSD, appuyez n'importe ou sur l'écran en dehors du menu ou appuyez plusieurs fois (si nécessaire) sur le bouton Retour de la télécommande.

Personnalisation du système

Dans le menu Paramètres, appuyez sur pour ouvrir le menu Personnelé, puis procédez comme suit :

• Appuyez sur Fond d'écran et Sélectionnez une image préchargeée comme fond d'écran ou une image de votre galerie.

Si you selectionnez un fond d'ecran precharge dans le dossier Images, le reglage prend effet immediatement.

OPÉRATIONS DE BASE

Si vous préférez utiliser un fond d'écran personnelé, procédez comme suit :

a) Dans le dossier Personalisé, appuyez sur +
b) Sélectionnez votre image préféérée à partir du stockage local ou externe et appuyez sur Importer. Vous pouvez importer jusqu'à 10 images.
c) Dans le dossier Personnalisé, appuyez sur l'image que vous souhaitez utiliser comme fond d'écran. Le réglage prend effet immédiatement.

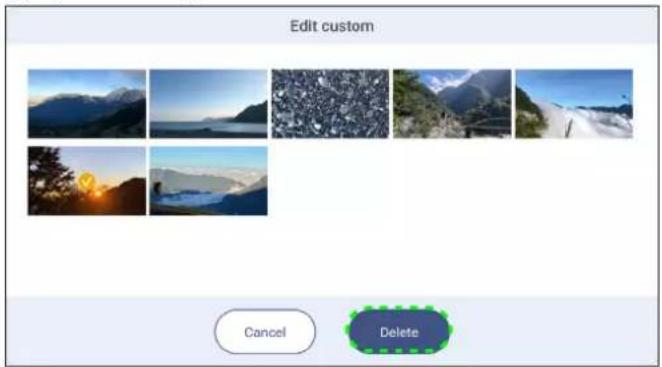

Remarque: Pour supprimer des images du dossier Personalisé, appuyez sur . Sélectionnez ensuite l'image et appuyez sur Supprimer.

• Type: Sélectionnéz le type d'image.
• Changer les images : Sélectionnez l'intervalle du diaporama, entre 5 minutes et 1 jour. Par défaut, le diaporama est désactisé.

Remarque : You pouze également définir un fond d'écran directement à partir de la galerie du Gestionnaire de fichiers. Pour plus d'informations sur le Gestionnaire de fichiers, veuillez consulter page 80.

• Appuyez sur Entrer le nom pour renomer l'entrée. Appuyez sur le nom d'entrée que vous souhaitez modifier, puis saisissez un nouveau nom et confirmez la modification du nom en appuyant sur OK à l'invite.

• Appuyez sur le mode Multi-fenêtres pour permettre d'afficher sur l'écran plusieurs applications en même temps.
  Appuyez sur Redémarrer lorsque vous y étés invite pour que le réglage prenne effet.

Remarque : Le mode multifenetre consomme plus de puissance de calcul et augmente la charge du systeme.

Pour gérer les fenêtres des application en mode multifenetre, appuyez longuement sur la fenêtre d'une application et effectuez l'une des opérations suivantes:

• Déplacez la fenêtre de l'application dans l'une des quatre directions de l'écran.
• Appuyez sur pour changer le sens de la fenetre d'application entre le mode paysage et le mode portrait (si pris en charge).

OPÉRATIONS DE BASE

• Appuyez sur pour réduire la fenêtre de l'application.
• Appuyez sur ou faites glisser la fenetre de l'application vers le coin droit ou supérieur de l'écran pour afficher l'application en mode Plein écran.

Remarque : Lorsque la fenetre n'est PAS en mode Plein écran, vous pouvez appuyer et maintainir l'un des 4 coins de la fenetre jusqu'à ce que la flèche de redimensionnement apparaissé, puis ajustez la fenetre à la taille désirée et relâchéz.

• En mode plein écran, faites glisser le bord supérieur de l'écran vers le bas, puis appuyez sur pour afficher l'application dans une fenêtre.
• Appuyez sur pour fermer l'application.

Configuration des paramètres réseau

Dans le menu Paramétres, appuyez sur pour ouvrir le menu Résseau, puis procédez comme suit :

• Appuyez sur Wi-Fi pour connecter l'IFP au réseau Wi-Fi and voir l'état actuel de la connexion. Assurez-vous que la fonction Wi-Fi est activée. Dans la liste des réseaux disponibles, appuyez sur votre réseau Wi-Fi préfééré, par exemple XXXX. Fournissez un mot de passer d'accès si nécessaire.

IMPORTANT! Pour vous connecter à un réseau Wi-Fi, assurez-vous que le dongle Wi-Fi est installé correctement dans l'emplacement pour dongle Wi-Fi. Pour plus d'informations, veuilles consultier page 27.

Remarque: Si vous reseau Wi-Fi préfééré n'est pas listed dans la liste, appuyez sur pour rafraîchir la liste. Pour entrer le réseau Wi-Fi manuellement, appuyez sur

• Activez la fonction Hotspot portable pour partager le réseau Wi-Fi avec d'autres appareils sans fil. Modifiez le nom du réseau et définiresse un mot de passer d'accès si nécessaire.

Remarque: Pour une connexion sécurisée, réglez le cryptage Wi-Fi (champ Sécurité) sur WPA2-PSK. Entrez ensuite le mot de passer d'accès et appuyez sur OK.

• Appuyez sur Ethernet pour configurer les paramétres LAN et voir l'état de connexion actuel. Dans la section Paramétres IP, Sélectionnéz le type de réseau : Statique ou DHCP. Si vous désissiez le type de réseau Statique, appuyez sur et entrez les paramétres de connexion, tels que l'adresse IP, la passerelle, la longueur du préfixé réseau, et le reste.

IMPORTANT! Pour la connexion à un réseau filaire, assurez-vous que l'IFP est connecté au LAN. Pour plus

OPÉRATIONS DE BASE

d'informations, veullez consulter page 26.

• Appuyez sur Bluetooth pour activer Bluetooth et vous connecter à d'autres périhériques Bluetooth à proximé. Cét écran interactif prend en charge la version 5 de Bluetooth et peut se connecter par exemple à un clavier, une souris et un haut-parleur Bluetooth.

Appuyez ensuite sur :

• Nom du périhérique pour entrer un nouveau nom de périhérique. Pour confirmer la modification, appuyez sur OK.
• Dans la liste Periphériques disponibles, Sélectionné le pérophérique auquel vous poulez vous connecter.

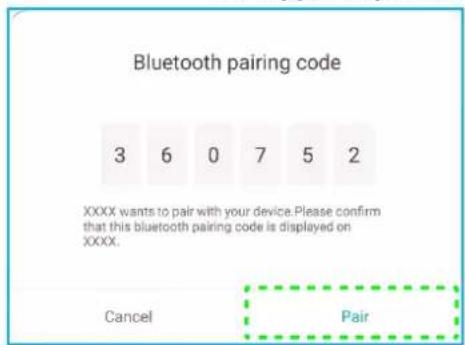

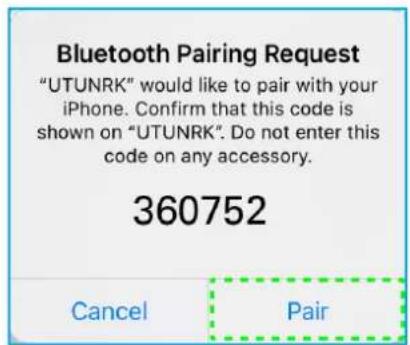

Assurez-vous que les codes d'apparaige sont les mêmes sur les deux apparciels et, s'ilts correspondent, appuyez sur Appairer pour confirmer.

IFP Appareil portable

Remarque: Si le périphérique Bluetooth n'est pas listed dans la liste des périhériques disponibles, assurez-vous que le périphérique est à proximé de l'IFP et que Bluetooth est activé. Appuyez ensuite sur pour rafraîchir la liste.

OPÉRATIONS DE BASE

Configuration des paramètres de l'appareil

Dans le menu Paramètres, appuyez sur pour ouvrir le menu Appareil, puis procédez comme suit :

• Appuyez sur Paramètre de cryptage de la sortie HDMI pour activer ou désactiver le chiffrement de la sortie HDMI avec HDCP.
  Remarque: Si le moniteur connecté ne prend pas en charge HDCP, désactivez la fonction de chiffrement de la sortie HDMI.
• Appuyez sur Format de sortie HDMI et Sélectionné le format qui peut être émis par le port HDMI.
• Appuyez sur Format type C et Sélectionnéz le format USB type C.
• Appuyez sur ID apparéil pour affecter un nouvel ID à l'IFP. Pour confirmier, appuyez sur OK.

• Appuyez sur Stockage pour voir l'utilisation du stockage.

OPÉRATIONS DE BASE

• Appuyez sur Applis pour voir les informations sur les applis, effacer les données et le cache des applis et forcer l'arrêt des applis.

Selectionnez une application dans la liste pour l'arreter de force (appuyez sur Arreter de force), afficher son stockage et effacer ses données (appuyez sur Effacer les données) et son cache (appuyez sur Effacer le cache), afficher la version de l'application et définir les autorisations.

• Appuyez sur le Déclencheur du support du stylet et Sélectionnez l'une des actions de déclenchement suivantes :

• Auto : Lorsque le stylet est soulevé, le système ouvre automatiquement le tableau blanc ou les outils d'annotation.

(Soulever le stylet de l'écran d'accueil ouvre le tableau blanc. Soulever le stylet de toute autre application ou source d'entrée ouvre les outils d'annotation).

• Tableau blanc : Lorsque le stylet est soulevé, le système ouvre toujours le tableau blanc.
• Annotation : Lorsque le stylet est soulevé, le système ouvre toujours les outils d'annotation.
• Désacté: Lorsque le stylet est soulevé, le système n'ouvre PAS le tableau blanc ou les outils d'annotation.

Appuyez sur Autres parametes pour configurer la barre d'outils laterale, la barre d'outils d'annotation flottante, la son du tactile et les parametes d'e-mail.

Appuyez sur l'un des éléments suivants :

• Paramétres de la barre d'outils latorale pour sélectionner quand la barre d'outils est visible : Tous les canaux, Uniquement Android, Tous les canaux sauf OPS, ou Désactiver la barre d'outils latorale.
• Point flottant pour activer ou désactiver la barre d'outils d'annotation flottante. Pour plus d'informations, veuillez consulter page 70.
• Son tactile pour activer ou désactiver le retour audio lorsque vous appuyez sur des éléments sur l'écran.
• E-mail pour configurer les paramétres d'e-mail. Entrez l'adresse IP, l'ID, le mot de passer, l'adresse SMTP et les autres informations requises.

Enregistrez les parametes. Puis appuyez sur Confirmer pour envoyer un e-mail de test.

OPÉRATIONS DE BASE

Configuration des paramètres de sécurité

Dans le menu Paramétres, appuyez sur pour ouvrir le menu Sécurité, puis procédez comme suit :

• Appuyez sur Mot de passage de verrouillage de l'écran pour définiir le mot de passage de verrouillage de l'écran. Entrez deux fois un mot de passage à 4 chiffres à l'invite, puis appuyez sur OK pour confirmer.

Remarque: Pour-retirer le mot de salle de verrouillage de l'écran, appuyez sur Effacer le mot de salle de verrouillage écran (visible uniquement une fois le mot de salle défini) et entrez le mot de salle actuel. Appuyez ensuite sur OK pour confirmer.

• Appuyez sur Paramétres avances pour définit ou modifier le mot de passer des paramétres avances et activer ou désactiver l'installation d'applications tierces. Faites ce qui suit :

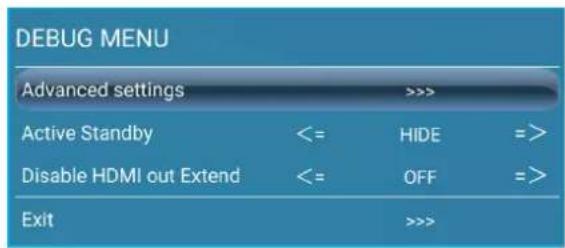

Remarque: Les paramétres avances du MENU DEBUG sont également accessibles avec le mot de passés des paramétres avances définis dans ce menu.

a) Saisissez le mot de passer des paramétres avances à l'invite pour acceder aux paramétres avances, puis appuyez sur OK pour confirmer.

Remarque:Le mot de passage par defaut est 1 + 2 + 3 + 4

OPÉRATIONS DE BASE

b) Sélectionnéz l'un des éléments suivants :

• Modifier le mot de passer : Entrez le mot de passer actuel et le nouveau mot de passer deux fois de suite. Appuyez ensuite sur OK pour confirmer.

• Réinitialiser le mot de passer par défaut: Entrez le mot de passer actuel et appuyez sur Réinitialiser pour confirmer. Le mot de passer est réinitialisé à 1 + 2 + 3 + 4 .

• Dans Autorisations, appuyez sur Source inconnue et activez ou désactivez l'installation de logiciels tiers à partir de sources inconnues.

• Dans Autorisations, appuyez sur Installer l'application depuis le marché et activez ou désactivez l'installation de logiciels tiers depuis le Marché d'Optoma.

• Appuyez sur CA pour afficher et modifier les certificates CA fiables, les informations d'identification stockées par l'utilisateur, et plus.

• Appuyez sur Informations d'identification de confiance pour afficher et modifier les certificates CA de confiance.

• Appuyez sur Informations d'identification d'utilisateur pour afficher et modifier les informations d'identification enregistrées par l'utilisateur.
• Appuyez sur Installer à partir du stockage pour installer les informations d'identification à partir du stockage.
• Appuyez sur Effacer toutes les informations d'identification pour supprimer toutes les informations d'identification de l'utilisateur.

Appuyez sur Effacer à l'invite pour confirmer.

OPÉRATIONS DE BASE

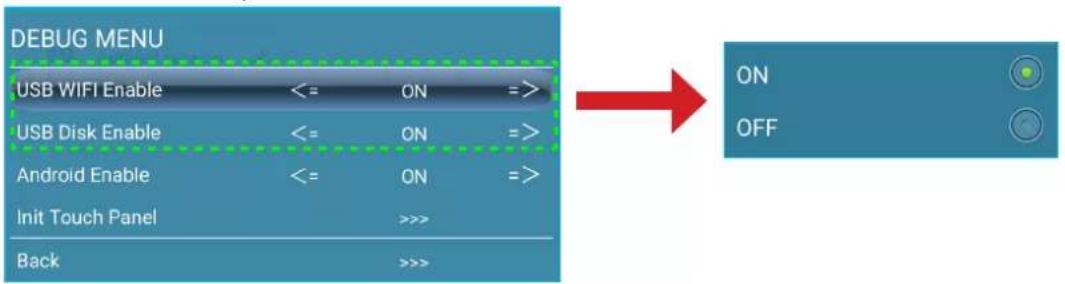

Activation ou désactivation du disque USB Wi-Fi/USB

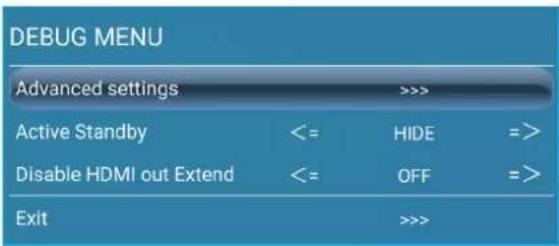

a) Appuyez sur les boutons Entre + 5 + 9 + 8 + 0 de la télécommande.

Le MENU DEBUG s'ouvre.

b) Appuyez sur >>> à côté de Paramétres avances, puis entrez le mot de passer des paramétres avances à l'invite et appuyez sur Confirmer.

c) Appuyez sur <= ou => à côté de Activer USB WIFI et SéLECTIONNZÉSACTIVER à l'invite pour désactiver USB WIFI. SéLECTIONNZ ACTIVER pour activer USB WIFI.

Appuyez sur Confirmer à l'invite. Le réglage prendra effet après le redémarrage du système.

OPÉRATIONS DE BASE

Configuration des paramètres du système

Dans le menu Paramétres, appuyez sur tout ouvrir le menu Système, puis procédez comme suit :

• Appuyez sur Date et heures pour configurer les paramètres liés à la date et à l'heure. Appuyez sur l'un des éléments suivants :

• Sélectionner le fuseau horsire pour sélectionner/changer le fuseau horsire de votre zone.

• Utiliser le format 24 heures (13:00) pour activer ou désactiver l'affichage de l'heure au format 24 heures.

• Appuyez sur Langue pour sélectionner l'une des options de langue disponibles : Anglais, Français, Espagnol, Chinois Traditionnel, Chinois Simplifié, Portugais, Allemand, Néerlandais, Polonais, Russe, Tchéque, Danois, Suédois, Italien, Turc, Arabe, Roumain, Hongrois, Finnois ou Norvégien.

• Appuyez sur Clavier pour afficher et génir les claviers.
• Appuyez sur Demarrage et arrêt pour configurer les paramétres liés au démarrage et à l'arrêt de l'IFP. Appuyez sur l'un des éléments suivants :

• Source d'entrée au démarrage pour sélectionner l'une des options d'entrée disponibles : Entrée lors du dernier arrêt, Android, HDMI 1, HDMI 2, HDMI 3, Type-C, ou VGA.
• Veille après le démarrage (écran noir) pour activer ou désactiver la veille après le démarrage.
• Fermer le rappel de mise hors tension pour activer ou désactiver le rappel de mise hors tension lorsque l'arrêt de l'IFP estprogrammé.
• Minuteries + pour définiir une programmation de démarrage et d'arret. Pour creer une programmation,

OPÉRATIONS DE BASE

procedez comme suit :

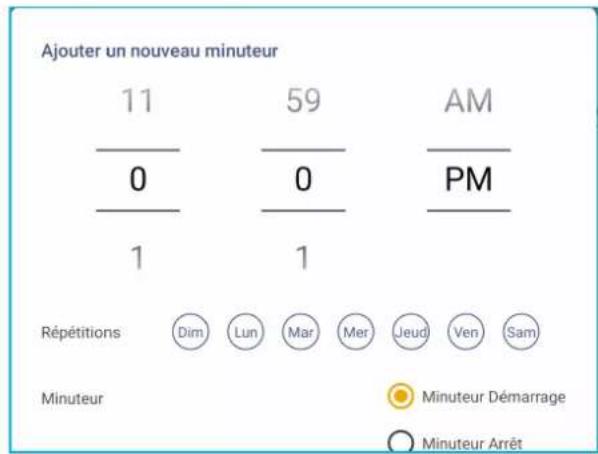

a) Pour activer la minuterie de démarrage et / ou la minuterie d'arrêt, Sélectionnez les cases à côté de Minuterie de démarrage and Minuterie d'arrêt.
b) Définissez l'heure et Sélectionnez le(s) jour(s) lorsque vous souhaitez que l'IFP suive cette programmation de démarriage ou d'arrêt.
c) Appuyez sur Ajouter pour enregistrer la programmation.

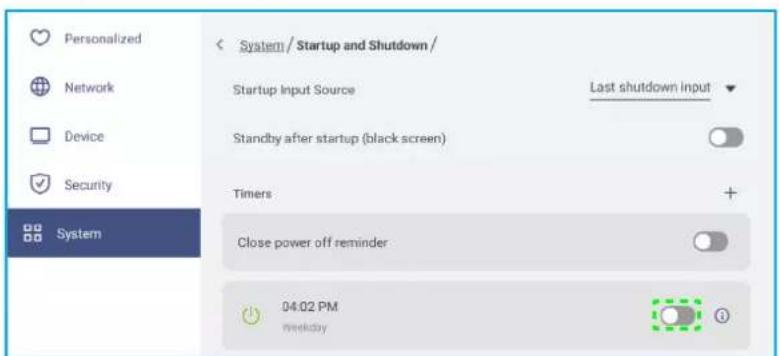

d) Activez (ou désactive) la nouvelle programmation dans le menu Minuteries.

Remarque:

• Appuyez sur pour modifier ou supprimer la programmation.

• Vous pouvez définir jusqu'à 3 programmations.

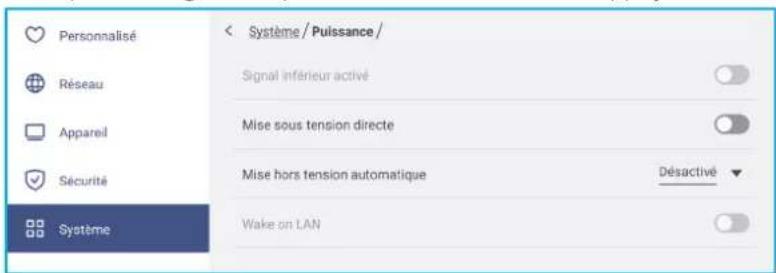

• Appuyez sur Alimentation pour configurer les paramètres d'alimentation. Appuyez sur l'un des éléments suivants :

• Mise sous tension sur signal pour activer ou désactiver le démarrage de l'IFP lorsqu'un signal d'entrée est détecté.
• Mise sous tension directe pour activer ou désactiver le démarrage de l'IFP depuis la source d'alimentation.

Remarque : La fonction de mise sous tension directe facilite les installations reposant sur des minuteries de mise sous tension.

• L'element Arret automatique pour selectionner l'un des intervalles de temps en minutes afin d'etreindre automatiquement l'IFP lorsqu'aucune source d'entrée n'est detectee : Désactiver (la fonction est désactivée), 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55 ou 60.

OPÉRATIONS DE BASE

• Wake on LAN pour activer ou désactiver le démarrage à distance de l'IFP via le LAN.

Remarque: La mise sous tension par le réseau ne peut pas fonctionner et est grisée lorsque le mode d'alimentation (veille) est regle sur Actif.

• Appuyez sur HDMI CEC pour activer ou désactiver l'une des options disponibles : Affichage allumé puis lecteur allumé, Affichage eteint puis lecteur eteint, Lecteur allumé puis affichage allumé ou Lecteur eteint puis affichage eteint.
• Appuyez sur Mode d'alimentation (veille) pour sélectionner l'une des options disponibles : Eco ou Actif. Par défaut, l'objet Actif n'est pas visible. Pour activer l'options Actif, procédez comme suit :

a) Appuyez sur les boutons Entre +5 + 9 + 8 + 0 de la telecommande.

Le MENU DEBUG s'ouvre.

b) Appuyez sur MASQUER à côte de Veille active. Sélectionnez AFFICHER à l'invite.

SHOW

HIDE

c) Appuyez sur Quitter pour quitter le MENU DEBUG.

L'option Actif est disponible dans le menu Systeme Mode d'alimentation (Veille).

Remarque :

• OMS et mise sous tension à distance par contrôle LAN ne fonctionnement que lorsque le mode d'alimentation (veille) est régle sur Actif.
  Le mode de veille active consomme plus d'énergie car le système n'est int que le rétroéclairage alors que la carte mère continue de fonctionner fonctionne pour écouter les commandes de mise sous tension LAN et OMS. Si vous n'avez pas besoin de mise sous tension à distance, nous vous suggérons d'utiliser Eco. Mode veille pour economiser plus d'énergie.
  Il est également fortement recommandé de revenir à Eco. Mode veille et étèint l'IFP pendant un certain temps. Cela aide le système IFP à libérer la mémoire et la charge processeur.

• Appuyez sur Mettre à jour pour configurer les options de mise à niveau. Appuyez sur l'un des éléments suivants :

OPÉRATIONS DE BASE

• Mise à niveau du logiciel OTA (Over-The-Air) pour activer ou désactiver la mise à niveau du logarithiel via Internet. Appuyez sur Automatique pour permettre au système de vérifier automatiquement les mises à jour du firmware chaque fois que l'IFP est mis sous tension et connecté à Internet. Si la Automatique est désactivée, le système ne vérifie pas automatiquement les mises à niveau du firmware. Pourmettreà jourle système manuellement,procédez comme suit:

a) Appuyez sur TELECHARGER à l'invite.

b) Appuyez sur TELECHARGER dans la fenetre de mise à jour du système.

c) Appuyez sur MISE A JOUR pour commencer le processus de mise à jour.

Attendez jusqu'à ce que le processus de mise à jour se termine.

Remarque: La mise à niveau du logiciel via Internet requiert une connexion réseau.

• Mise à jour du logiciel par USB pourmettre à jour le logiciel à partir d'un disque flash USB.

Remarque : Pour effectuer la mise à jour du logiciel, enregistrez d'abord le fichier de mise à jour sur le disque flash USB, puis connectez le disque à un port USB 2.0 disponible sur l'IFP. Ouvrez Paramétres avancés ⇒ Système ⇒ Mise à jour ⇒ Mise à niveau du logiciel par USB et appuyez sur Commencer à l'invite.

Remarque: Si vous mettez à niveau le firmware de l'IFP à partir d'un stockage USB, décompresssez d'abord le fichier de mise à niveau, puis copiez le fichier décompressé dans le repertoire racine de l'USB. Assurez-vous que le disque flash USB est formaté en FAT32.

IMPORTANT!

Au cours du processus de mise à jour, que ce soit par OTA ou à partir d'un stockage USB, NE PAS éteindre l'IFP et NE PAS retireur la clé USB de l'IFP. Ceci pourrait endommager l'appareil.
Si you mettez a jour l'IFP a partir d'un stockage USB, toutes les données utiliseur enregistrées sur le stockage USB seront effacées. Si you mettez a jour l'IFP via Internet (OTA), toutes les données utiliseur resteront intactes.

OPÉRATIONS DE BASE

• Appuyez sur Legal pour afficher les Conditions generales d'utilisation, la Politique de confidentialite, la Politique relative aux cookies et à la bibliothèque Open source.

OPÉRATIONS DE BASE

Barredoutilslaterale

Appuyez sur > ou < sur le cote gauche/droit de I'ecran pour ouvrir la barre d'outils laterale.

Remarque: Déplacez > ou < vers le haut ou le bas de l'écran pour la déplacer.

Barre d'outils lateraleRaccourci vers I:

• Pour masquer la barre d'outils, appuyez sur > ou <.
  Pour revenir à l'écran précédent, appuyez sur
• Pour revenir à écran d'accueil, appuyez sur

Pour afficher les taches et les applis récentes ou ouvertes, appuyez sur. Pour plus d'informations, veuillez consulter «Visualisation des taches récentes» à la page 54.
- Pour afficher le menu OSD, appuyez sur —. Pour plus d'informations, veuillez consulter «Menu OSD» à la page 33.
Pour ouvrir Creative Board, appuyez sur CB. Pour plus d'informations, veuillez consulter «Application Creative Board» à la page 55.
- Pour ouvrir l'écran des applications, appuyez sur
Pour ouvrir l'application d'annotation, appuyez sur Pour plus d'informations, veuillez consulter «Applid d'annotation» à la page 62.
- Pour ouvrir une classe en ligne, appuyez sur 1+2 Pour plus d'informations, veuillez consulter «Airshare» à la page 63.
Pour ouvrir l'outil d'enregistrement d'écran, appuyez sur Pour plus d'informations, veuillez consulter «Barre d'outils d'annotation flottante» à la page 70.
- Pour ouvrir l'outil de capture d'écran, appuyez sur Utilisez cet outil pour capturer l'image de l'écran et l'enregistrer sur le périphérique de stockage ou l'insérer dans la session de tableau blanc. Pour plus d'informations, veuillez consulter «Outil de capture d'écran» à la page 68.
Pour ouvrir d'autres outils, tels que Figer, Chronometre, Minuterie, Spotlight, ScreenLock, et Calculatrice, veuillez consulter

OPÉRATIONS DE BASE

Visualisation des tâches récentes

Appuyez sur > ou ≤slant pour afficher et gerer toutes les applications ouvertes.

• Appuyez sur l'application que vous pouze lancer.

• Pour fermer l'application, appuyez sur dans la fenetre de l'application.

• En mode multifenetre, faites glisser la fenetre de l'application vers la gauche ou vers la droite ou appuyez sur pour fermer l'application.

Pour effacer la liste, appuyez sur EFFACER TOUT.
- En mode multifenetre, appuyez sur Nettoyer tout.

OPÉRATIONS DE BASE

Pour utiliser l'écran partagé, maintenez appuyé sur l'application désiré, puis faites glisser vers la gauche ou vers la droite de la colonne Glisser ici pour utiliser l'écran partagé.

Remarque: L'écran partagé n'est pas pris en charge en mode multifenètre.

Remarque : Vous pouvez également afficher les applis récemment utilisées dans la barre d'outils d'annotation flottante. Veuillez consulter «Barre d'outils d'annotation flottante» à la page 70.

Creative board est une plateforme de tableau blanc collaboratif en ligne qui peut rassembler des équipés pour faire du brainstorming, des croquis et collaborer, à tout moment et n'importe où.

Appuyez sur CB pour ouvrir Creative Board.

Pour démarrer l'appli, procededez comme suit :

1. Appuyez sur l'onglet Creer une nouvelle session Puis selectionnez un fond d'écran ou un modele pour votre contenu.

Remarque : Pour acceder à vos sessions dans le cloud, connectez-vous d'abord à Creative Board.

• Pour ouvrir une session récente, appuyez sur l'onglet Accueil et, dans Catégorie réçente, appuyez sur sur la session que vous souhaitez continuer.

• Pour ouvrir une session de collaboration (enregistrée dans le cloud) ou sans collaboration (enregistrée localement), dans la catégorie Vote session, appuyez sur la session que vous souhaitez continuer.

OPÉRATIONS DE BASE

1. Appuyez sur Creer et utilisez n'importe laquelle des activités decrites dans le tableau ci-dessous :

Remarque: Le tableau flottant contient un grand nombre des principales fonctionnalités de l'application Creative Board, qui sont détaillées ici.

Élément Description
Déplace le tableau flottant.	Appuyez et faites glisser ou appuyez longuement sur l'écran afin de déplacer le tableau flottant vers votre emplacement préfééré sur l'écran.
Réduit le tableau flottant.	Appuyez sur l'icône ↓ pour réduire le tableau flottant. Appuyez sur ↓ pour agrandir le tableau flottant.
Crayon	Écrire ou dessiner untrait de forme libre. Appuyez pour sélectionner l'épaissur et la couleur de ligne désirées. -Appuyez sur pour modifier la palette de couleurs. Vous pouvez sélectionner cinq pelettes de couleurs en fonction du thème ou les sélectionnérindividuellement. Thème Couleur Général Actualiser Vif IMPORTANT! Évitez d'endommager le tableau blanc virtuel. Pour écrire et dessiner, utilisez UNIQUEMENT le stylet tactile fourni, ou vos doigs. Remarque: •Le stylet tactile est fourni avec une pointe fine et une pointe épaissé. Creative Board peut détecter automatiquement celle pointe selon lechioix) que vous utilisez et affiche les options en fonction de l'épaissur de la pointe. •Si vous utilisez vos doigs pour écrire ou dessiner sur le tableau blanc virtuel, cela est considéré comme un « stylo à pointe épaissé ».

OPÉRATIONS DE BASE

Élement Description
Gomme	Effacez les zones de vos textes écrits ou de vos dessins. Sélectionnez la taille de la gomme et faites glisser vos doigs sur la zone que vous pouze supprimer.Remarque: Vous pouvez également utiliser la paume de votre main pour effacer l'élement sur le tableau blanc.
Sélectionner	Sélectionnez un objet sur le tableau blanc. Appuyez sur l'un des éléments suivants afin de modifier la zone sélectionnée : point limite) pour agrandir ou réduire.pour changer la couleur.pour dupliquer.pour supprimer.pour faire tourner.

OPÉRATIONS DE BASE

Élement Description
	Forme géométrique	Dessiner une forme géométrique. Appuyez pour sélectionner la forme 2D, 3D désirée avec plusieurs options de couleur, utiliser une règle pour mesurer les distances et tracer des lignes, ou utiliser un rapporteur pour mesurer et tracer des angles.
>	Plus d'outils	Appuyez sur l'un des outils suivants : importer des fichiers.JPG, PNG ou PDF à partir de différents péripériques de stockage, y compris le stockage interne, le stockage USB ou le lecteur dans le cloud. dégrer une fenêtre de navigateur Web entièrement fonctionnelle. Vous pouvez faire des captures d'écran, redimensionner, déplacer, dupliquer et supprimer la fenêtre du navigateur. Home - YouTube optome uhd50x BEST DAVN PUBLICITOR The Best 4K Gaming Projector - Optoma UHD50X Review 184k views - year ago Home Explore Library https://youtu.be.com/#searching
		Intégrer uneamera de document.
+	Ajouter une page.
=	Menu	Appuyez sur l'une des options suivantes : • Nouveau pour创下 une nouvelle session. • Ouvrir pour ouvrir une session de collaboration ou sans collaboration. • Enregistrer/Enregistrer sous pour enregistrer/enregistrer le contenu actuel dans une session de collaboration ou sans collaboration. • Importer pour importer un filier.JPG, PNG ou PDF. • Exporter pour exporter la session avec un filier.JPG, PNG ou PDF. • pour ouvir le menu Paramètres. Puis activé ou désactive ensuite l'enregistrement automatique pour les sessions sans collaboration, le mode d'écriture avec protection des yeux, la personnalisation du tableau flottant et la mise à jour du logiciel. ? pour dire le tutoriel de l'application Creative Board.

OPÉRATIONS DE BASE

Élement Description
	Partager
	Zoom
	Options d'arrière-plan
	Supprimer une page
	Annuler Annuler

OPÉRATIONS DE BASE

Élément Description
Rétablit Rétablisselez votre dernierie action.
Gestionnaire de pages	Visualisez et gérez toutes les pages impliquées dans le projet en cours. Appuyez sur l'un des éléments suivants:2/3Pour ouvr la page précédente ou suivante.Numéro de page, par exemple 2/3 pour ouvr le gestionnaire de pages :123Appuyez sur sur le côte gauche pour ajouter une page à gauche ou sur le côte d'roit pour ajouter une page à droite.Appuyez sur pour supprimer la page sélectionnée.
Nom de session	Le nom de session par défaut est « Session sans titre».CB Untitled sessionPour renomer la session, appuyez sur et entrez un nouveau nom à l'invite. Puis appuyez sur Enregistrer.Renommer la sessionSéance sans titreAnnulé EnregistrerRemarque:You pouvez également renomer la session dans l'onglet Accueil de Creative Board. Sélectionnez la session, puis appuyez sur ... ⇒ Renommer. Appuyez sur Enregistrer à l'invite pour enregistrer les modifications.Untitled sessionModified 06:02 AMOwned by meSi la session est marquée par l'icone , cela signifie qu'il s'agit d'une session de collaboration active et si l'icone est , cette signifie qu'il s'agit d'une session de collaboration inactive. Toutes les autres sessions sont des sessions sans collaboration. Pour accéder aux sessions de collaboration, assurez-vous d'être connecté au Creative Board.

OPÉRATIONS DE BASE

Élement Description
	Se connecter Connectez-vous à Creative Board avec votre compte Creative Board ou avec votre compte Google pour creer des sessions de collaboration. Signature In~ Une fois connecté, appuyez sur l'oufficer les paramètres du compte ou sur~ pour vous déconnecter.
	Gestion des participants Invitez des participants à rejoindre Google Classroom par le biais de Creative Board. Dans l'onglet Participants: Appuyez sur , puis Sélectionnez l'une des options suivantes: Attendees + Owner Brite Johnson (you) l'[e-mail] • Invite (1) / US user20220122...RC (pending) Editor Session (0) myGxUC$
	• Par le biais de Google Classroom • En envoyant une invitation par e-mail avec le mot de passer de la session • En envoyant un code de session. Dans l'onglet Participants, vous pouvez attribuer un role au participant (visualiser ou éditeur), supprimer ( ) des participants, renouveler ( ) le code de la session et configurer (les paramètres du participant. Appuyez sur l'ouffre accéder à l'onglet Groupe. Tapez ensuite sur l'entrez les informations du groupe, telles que le nom du groupe et les participants. Appuyez sur Enregistrer. Create new group Group name Choose attendee Search user2022012288bSRC l'[e-mail] Cancel Save
	Pour modifier les paramètres du groupe, appuyez sur ***
1+2	Gestion de Google Classroom Affichez la salle de classe Google associée à votre compte de connexion. Appuyez sur ~ pour passer à une autre salle de classe ou sur ~ pour poster le lien de la session de Google Classroom. Test Class l'[e-mail]

OPÉRATIONS DE BASE

Applid d'annotation

Appuyez sur pour ouvrir l'application d'annotation.

Dans ce mode, vous pouvez faire ce qui suit :

Appuyez sur pour écrire et dessiner à l'écran.

Remarque : Vous pouvez changer la couleur du crayon en appuyant plusieurs fois sur

• Appuyez sur pourmettre en surbrillance I'elément sur I'ecran.

Remarque : Vous pouvez changer la couleur du surligneur en appuyant plusieurs fois sur

Pour effacer toutes les annotations à l'écran, appuyez sur

Remarque : Vous pouze également utiliser la paume de votre main pour effacer les zones de vos textes écrites ou de vos dessins.

Pour effectuer une capture de tout I'ecran, appuyez sur

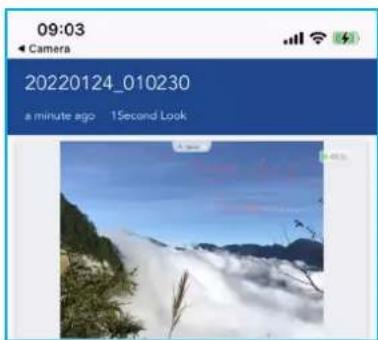

Pour partager l'annotation avec d'autres apparéils sans fil, appuyez sur Assurez-vous que votre apparéil sans fil est connecté au même réseau Wi-Fi que l'IFP, puis scannez le code QR avec votre apparéil sans fil.

• Pour quitter le mode d'annotation, appuyez sur

OPÉRATIONS DE BASE

Airshare

Appuyez sur pour ouvrir Airshare. Le code d'accès à la classe en ligne et l'URL s'afficheront sur l'écran.

Pour afficher le code QR de connexion, appuyez sur

Pour rejoindre la salle de classe virtuelle à distance, effectuez les étapes suivantes :

1. Connectez l'IFP à un réseau disponible.
2. Sur votre apparéil mobile, activez la fonction Wi-Fi.

IMPORTANT! Assurez-vous que vous avez accès à l'Internet pendant toute la durée de la session en ligne.

1. Ouvrez l'URL de la classe dans un navigateur Web et entrez le code d'accès ou scanze le code QR d'accès. Saisissez ensuite votre nom et appuyez sur Enter (Entrée) pour rejoindre la classe.

OPÉRATIONS DE BASE

1. Sur l'IFP, appuyez sur Entrer pour commencer la session de classe.

Pour participer à la classe, procédez comme suit :

Lance l'application Creative Board Utilisez ensuite les fonctions suivantes :

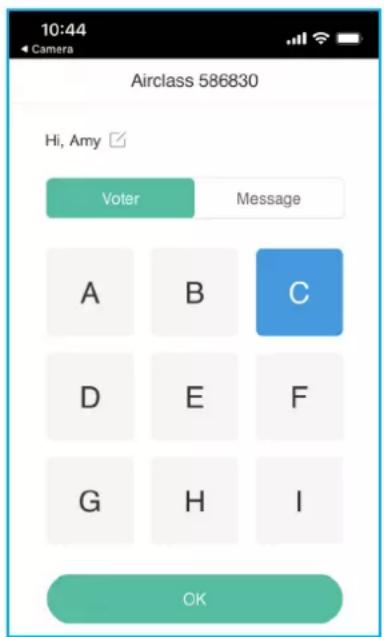

a. Votant

1. Appuyez sur pour acceder à l'interface Votant.
2. Sélectionnez Choix unique ou Choix multiple pour définir le type de réponse.
3. Appuyez sur Commencer pour commencer à répondre à la question.

1. Le participant peut répondre en seLECTIONnant la réponse sur l'écran de l'appareil mobile et appuyer sur OK.

OPÉRATIONS DE BASE

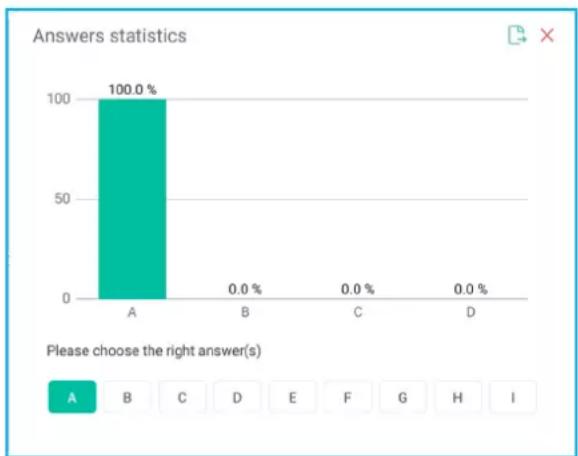

1. Pour fermer la séance de réponses, appuyez sur Terminer. Les statistiques de réponse sont affichées à l'écran.
2. Appuyez sur les bonnes réponses sur l'écran des statistiques.

• Appuyez sur pour enregistrer et exporter le résultat.
• Appuyez sur pour fermer la page Statistiques de réponses.

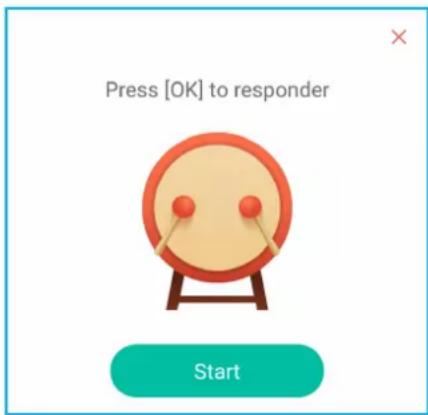

b. Intervenant

1. Appuyez sur pour acceder au mode Répondeur. Appuyez ensuite sur Commencer pour commencer le mode de réponse.

OPÉRATIONS DE BASE

1. Lorsque la fonction est activée, la première personne qui appuie sur Soyez rapide aura le droit de répondre.

Par exemple, si Amy est la première à appuyer sur Soyez rapide, elle aura le droit de répondre à la question.

• Appuyez sur Réinitialiser pour relancer le mode de réponse.

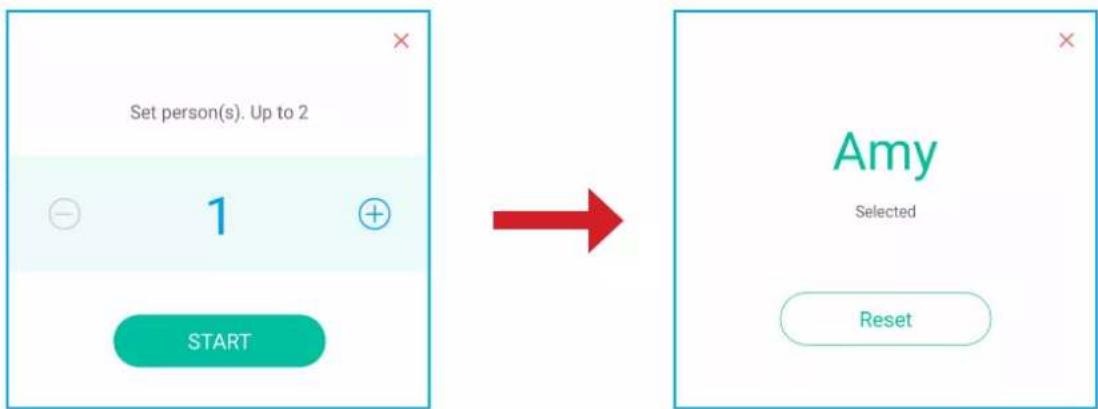

c. Selecteur

Appuyez sur pour acceder au mode selecteur. Choisissez le nombre de personnes à seLECTIONner. Puis appuyez sur DEMARRER. Le résultat s'affiche sur l'écran.

• Appuyez sur Réinitialiser pour sélectionner à nouveau.

OPÉRATIONS DE BASE

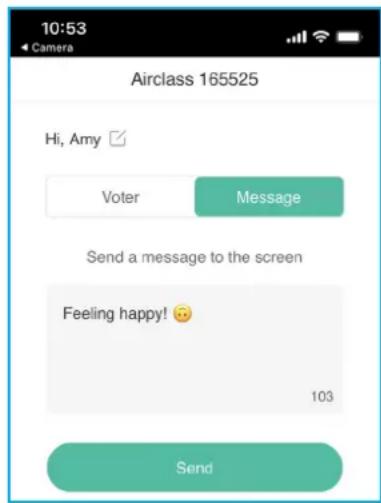

d. Message

1. Assurez-vous que la fonction de message est activée

1. Sur l'appareil mobile, appuyez sur Message pour passer à l'écran Message, puis entrez votre message dans la zone de texte de commentaire et appuyez sur Envoyer.

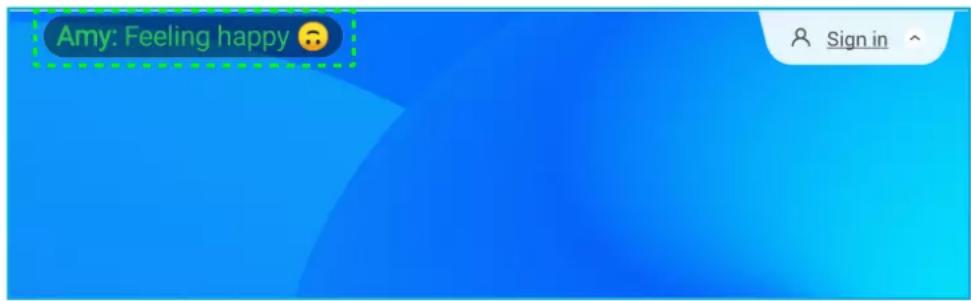

Le message de diffusion apparaît sur l'écran de l'IFP.

Remarque :

Appuyez sur pour afficher le code d'accès à la classe, l'URL, le code QR et permettre à davantage de participants de rejoindre la classe.
- Appuyez sur pour exporter le résultat.
- Appuyez sur pour quitter Airshare. Confirmez Quitter à l'invite. Tous les utilisateurs de la classe seront alors déconnectés.

OPÉRATIONS DE BASE

Enregistreurd'écran

Appuyez sur > pour ouvrir l'utilitaire d'enregistrement d'écran. Cet utiliser vous aide à enregistrer la video de l'écran de l'IFP et de l'écran de laamera connectée (si activé).

Remarque :

Voupuvez faire glisser l'utilitaire d'enregistrement a I'endroit de voterre choix sur I'ecran.
L'utilitaire d'enregistrement d'écran ne peut être utilisé qu'avac une source Android.

• Appuyez sur pour commencer à enregistrer l'écran. L'enregistrement commencer a 3 secondes après que vous ayez appuyé sur Pendant l'enregistrement, appuyez sur pourmettre l'enregistrement en pause ou sur pour l'arrête. Appuyez ensuite sur OK pour enregistrer l'enregistrement.

• Appuyez sur pour configurer les paramètres d'enregistrement : activé ou désactiver l'enregistrement de laamera connectée, sélectionnez la résolution video préféree et le chemin où vous souhaitez enregistrer les enregistements.
  Remarque : Par défaut, tous les enregistements sont enregistrés dans le dossier Storage/Record.

• Appuyez sur pour fermé l'outil d'enregistrement.

Outil de capture d'écran

Appuyez sur pour ouvrir l'util de capture d'écran.

Pour capturer l'écran, procédez comme suit :

1. Appuyez sur ou pour selectionner manuellement une zone ou pour capturer la totalité de l'écran respectivement.
2. Appuyez sur pour enregistrer la capture d'écran ou sur pour insérer la capture d'écran directement dans la session de tableau blanc.

Remarque : Pour utiliser cette fonction, commencez d'abord une session avec Creative Board, puis utilisez cet outil pour capturer et ensuite insérer la capture d'écran dans Creative Board.

1. Appuyez sur pour quitter l'outil.

OPÉRATIONS DE BASE

Plus d'outils

Appuyez sur > *** pour acceder à plus d'outils tels que Figer, Chronomètre, Minuterie, Spotlight, ScreenLock, et Calculatrice.

• Appuyez sur Figer pour figer l'écran. Appuyez ensuite sur + pour effectuer un zoom avant ou sur - pour effectuer un zoom arrêté. Pour restaurer l'écran à sa taille d'origine, appuyez sur . Enfin, pour quitter l'outil, appuyez sur X
  Appuyez sur pour utiliser la fonction Chronomètre.
  Appuyez sur pour utiliser la fonction Minuterie.
  Appuyez sur pour activer la fonction Spotlight. Spotlight peut servir à attirer l'attention de l'auditoire sur une partie spécifique du tableau.
• Appuyez sur pour verrouiller l'écran (ScreenLock). Si un mot de passage de verrouillage de l'écran n'a pas encore eté défi, vous serez invite à en définir un. Suivez les instructions sur l'écran pour terminer la procédure.

Appuyez sur pour utiliser la fonction Calculatrice.

OPÉRATIONS DE BASE

Pour personnelier les icônes Plus d'outils dans la barre d'outils latorale, appuyez sur Éditer. Appuyez ensuite sur à côté de l'icône que vous poulez supprimer de la barre d'outils latorale et appuyez sur à côté de l'icône que vous poulez ajouter à la barre d'outils latorale. Vous pouvez ajouter jusqu'à 4 icônes à la barre d'outils latorale.

Barre d'outils d'annotation flottante

Appuyez et maintenez sur l'écran avec deux doigs, à un centimètre l'un de l'autre. La barre d'outils d'annotation flottante s'ouvre.

Appuyez sur pour revenir à l'écran précédent.
Appuyez sur pour revenir à l'écran d'Accueil.
Appuyez sur pour ouvrir l'appli d'annotation.
Appuyez sur pour ouvrir Creative Board.
- Appuyez sur pour visualiser les tâches récentes. Appuyez sur l'appli vers laquelle vous souhaitez basculer ou appuyez sur pour fermer la barre d'outils d'annotation.

• Appuyez sur et faites glisser la barre d'outils d'annotation vers votre emplacement préfééré sur l'écran.

UTILISATION DES APPLICATIONS

Depuis I'écran d'accueil, appuyez sur pour afficher la liste des applis.

Remarque: Pour installer une appli pierce, vous devez d'abord activer le parametre Sources inconnues dans le menu Parametes avancés Securite. Veuillez consulter «Configuration des parametes de sécurité» à la page 45.

Vou puez ensuite installer le fichier APK (Android Package) tlécharge sur voitre système.

IMPORTANT! Le système d'exploitation Android 9.0 intégré n'est pas un Android standard. En tant que tel, Google Play n'est pas disponible dans la liste des applications. L'application pierce installée ne fonctionnera peut-être pas correctement si elle n'est pas conscience pour IFP. Optoma ne garantit pas que ces applications installées automatiquement fonctionnent.

Les écrons plats interactifs Optoma tournent sur un système d'exploitation Android personnelé et ne prennant pas en charge les services Google Play. Le système d'exploitation peut ne pas être compatible avec toutes les applis Android fierces. Les applis Android fierces peuvent varier en qualité. Certaines contiennent même des codes malveillants qui pouraient compromètre la sécurité du système et invalider la garantie du produit. Optoma ne fait aucune déclaration concernant la qualité, la sécurité ou l'adéquation des applis fierces, ni sur leur compatibilité avec l'écran plat interactif Optoma. Optoma decline toute responsabilité en cas de dommage, de défaut, de perte de fonctionnalité ou de problème de sécurité resultant, directement ou indirectement, de l'installation d'applis fierces sur l'écran plat interactif. L'assistance d'Optoma pour la résolution de tout problème resultant potentiellement de l'installation d'applis fierces sera facturée et peut être limitée. Les informations sont correctes au moment de la réduction, et sont sujéttes à modification.

UTILISATION DES APPLICATIONS

Creative Cast

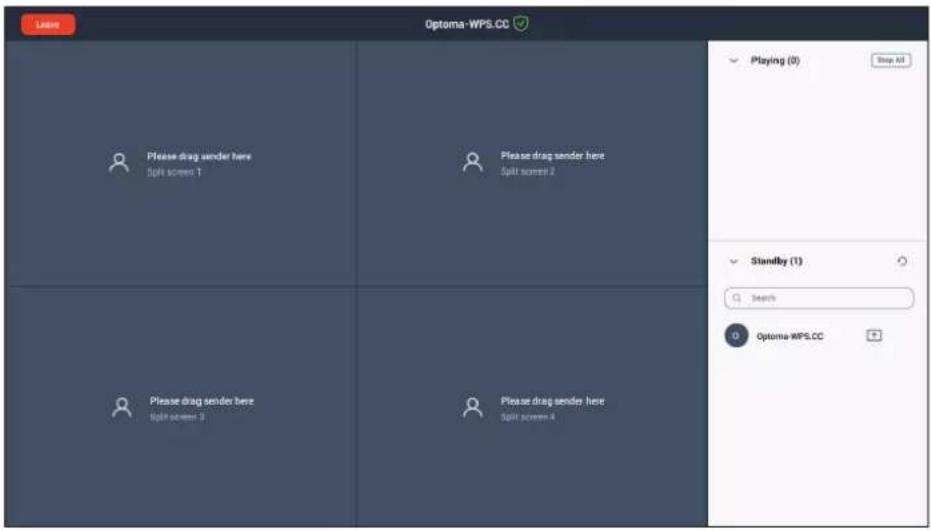

Appuyez sur Creative Cast pour commencer le partage et la projection sans fil via le Wi-Fi ou réseau local.

IMPORTANT!

L'IFP et votre apparéil mobile / ordinateur doivent être connectés au même réseau Wifi ou LAN.
- Pendant le fonctionnement, assurez-vous de pouvoir acceder à Internet.

Systèmes d'exploitation pris en charge pour le Casting

Collavision Senders Version disponible

Windows Windows 7, 8, 8.1, 10, 11 et supérieur

Mac Mac OS X 10.12 et supérieur

iPhone iOS 13 et supérieur

Android Android 7.0 et supérieur

Chrome Chromebook OS V74 et supérieur

Partage propriété

Fonctionnalités Système d'exploitation
Partage Web (Web Sender) Navigateur Chrome
Prise en charge d'AirPlay	iOS 9 et supérieur
Chromecast

UTILISATION DES APPLICATIONS

Appareil mobile

Lorsque l'écran des instructions de configuration apparait, numérique le code QR pour télécharger et installer l'appli Creative Cast sur votre apparéil mobile.

Pour vous connecter à l'IFP, procédez comme suit :

Remarque : Les étapes de connexion sont décrites pour un apparéil iOS.

1. Lancez l'appli Creative Cast cc. Selectionnee z'appareil, puis appuyez sur Commencer la diffusion.

UTILISATION DES APPLICATIONS

1. Saisissez le code de vérification de Creative Cast dans l'écran de lancement pour étabir la connexion.

1. Appuyez sur l'un des éléments suivants :

UTILISATION DES APPLICATIONS

Miroir pour reproductive l'écran de votre apparéil mobile sur l'IFP.
- Vue à distance pour reproductive l'écran de l'IFP sur votre apparéil mobile avec une fonction d'annotation et d'enregistrement d'image
- Document pour afficher et/partager des documents.
- Photo pour afficher et partager des photos.
- Caméra pour diffuser laamera de votre apparéil mobile sur l'IFP.
- Paramétres pour modifier le nom d'utilisateur de votre apparéil mobile et afficher la version de Creative Cast.
- Smart Control pour utiliser votre apparéil mobile comme une télécommande pour contrôle l'IFP
- Contrôle de l'écran pourmettre en miroir l'écran de l'IFP survoitrappareil mobile.Vous pouvez utiliservotrecapireillmobilepourtfairefonctionnerl'IFP.
- Menu personnelé pour personneliser le menu de Creative Cast sur votre apparéil mobile.

1. Pour arreter la diffusion de l'écran, appuyez sur

Ordinateur

Vousspuvezreproduirelecran devoe rontodinateurvielnavigateurChromouCreativeCast.Pourutiliserl'une oulautredecesoptions,ouvreleznavigateuretentrezdanslechampURLl'adresseIPqui s'affiche surlecran delancement.Parexample,http://10.5.13.83.

Pour telécharger Creative Cast, appuyez sur l'icone du système d'exploitation correspondant à côte du lien Obtenir des applis.

UTILISATION DES APPLICATIONS

Pour commencer la diffusion de l'écran à partir du navigateur Chrome, entrez votre nom d'utilisateur préfééré (UserName), le code de connexion (code de vérification sur l'écran du lanceur) et appuyez sur Connecter. Sélectionné ce que vous poulez partager, puis cliquez sur Partager.

Remarque :

Si vous poulez partager l'audio pendant la diffusion de l'écran, appuyez sur dans l'écran du lanceur.

Le nom d'utilisateur que vous entrez pour la diffusion d'écran sera également utilisé en mode Moderation.

Pour arrêté le partage, procédez comme suit :

• Cliquez sur Arreter le partage dans votre navigateur ou

• Cliquez sur dans l'écran du lanceur.

UTILISATION DES APPLICATIONS

Pour commencer la diffusion de l'écran à partir de l'application de bureau, téléchargez Creative Cast sur votre ordinateur.

1. Lancez l'appli et cliquez sur le nom de l'appareil.

Si I'IFP n'est pas listed dans la liste des salles, entrez manuellement l'adresse IP de I'IFP dans le champ Entrer une adresse IP. Appuyez sur la touche Entre pour commencer la recherche de l'appareil.

1. Entre le code de connexion depuis l'écran de lancement et appuyez sur Joindre.

UTILISATION DES APPLICATIONS

1. Clique sur l'un des éléments suivants :

Miroir pour reproductive l'écran de votre ordinateur sur l'IFP.
- Vue à distance pour reproductive l'écran de l'IFP sur votre ordinateur avec une fonction d'annotation et d'enregistrement d'image
PRO (MMode de moderation) pour selectionner jusqu'a 4 ecrans a afficher sur l'IFP. Entrez le mot de passer et cliquez sur Demarrer.

Remarque: Pour modifier le mot de passer, veuillez consulter «Paramètres de Creative Cast» à la page 79.

UTILISATION DES APPLICATIONS

Selectionnez les écrans à afficher.

4. Pour quitter le mode de moderation, appuyez sur Quitter

Paramètres de Creative Cast

Appuyez sur = puis sur l'une des icones suivantes pour configurer les paramétres de l'écran du lanceur de Creative Cast.

• Groupement pour partager l'écran avec d'autres apparèils.
• Paramétres pour:gérer les paramétres de connexion, afficher la version de Creative Cast et la mise à jour du logiciel, configurer les paramétres du code de connexion, définir le mot de passage administrateur de l'utilisateur Moderateur, et activer ou désactiver la fonction de fenêtre flottante.

Réduire barre de menu.

UTILISATION DES APPLICATIONS

Gestionnaire de fichiers

Appuyez sur Gestionnaire de fichiers pour gerer les fichiers et les dossiers.

Gestion des fichiers

Selectionnez un emplacement de stockage et recherche un fjichier ou un dossier que vous souhaitez afficher, puis appuyez deux fois sur le fjichier ou le dossier pour l'ouvrir.

Le tableau ci-dessous vous aidera à naviguer dans le Gestionnaire de fichiers et ses fonctions.

Élément Description
图	Images Affiche uniquement les fichiers d'image dans l'emplacement de stockage sélectionné.
图	Védois Affiche uniquement les fichiers video dans l'emplacement de stockage sélectionné.
图	Document Affiche uniquement les fichiers de documents dans l'emplacement de stockage sélectionné.
图	Musique Affiche uniquement les fichiers audio dans l'emplacement de stockage sélectionné.
图	Affichage par vignettes Affiche les fichiers et les dossiers sous forme de vignettes.
图	Vue en liste Affiche les fichiers et les dossiers sous forme de liste.
图	Trier Trié les fichiers et les dossiers par nom ou par date dans l'ordre croissant ou décroissant.
图	Recherche Recherche des fichiers et des dossiers à l'aide de mots clés ou de noms.
图	Version du logiciel Afficher la version du logiciel etmettre à jour l'appli (si nécessaire).
图	Nouveau dossier Ajoute un nouveau dossier.

UTILISATION DES APPLICATIONS

Élément Description
Séléctionner	Séléctionner des fichiers et des dossiers. Une fois la sélection faite, appuyez sur l'un des éléments suivants : • annuler votre dernière action. •chner / découvert tous les éléments. •couper et coller les éléments. •copier et coller les éléments. •supprimer les éléments. •rénommer un élément. •partager un élément avec le code QR. Remarque : Pour le partage de fichiers avec code QR, assurez-vous que votre apparéil mobile est connecté au même réseau que l'IFP. Share with QR code Ensure your device is connected to the same Wi-Fi network, then scan the QR code. •compresser les éléments. •déplacer / copier des éléments vers un autre emplacement ou afficher les détails des éléments.
Partager des éléments	Partagez des éléments entre l'IFP et votre apparéil mobile via un navigateur Web. Upload with IP Address 192.168.0.119:8080 Ensure your device is connected to the same Wi-Fi network, then open browser on your device and enter the ip address to send files directly. Files will need to "Download" folder. Code Remarque : •Par défaut, tous les éléments que vous téléchargez dans l'IFP sont enregistrées dans le dossier Download •Pour le téléchargement ascendant d' éléments, assurez-vous que votre apparéil mobile est connecté au même réseau que l'IFP.

UTILISATION DES APPLICATIONS

Stockage en cloud

Appuyez sur Gestionnaire de fichiers FM Stockage en cloud pour creer un compte ou utiliser un compte existant pour acceder à votre compte de stockage dans le cloud.

Pour creer un compte :

1. Appuyez sur ou sur Ajouter un compte.
2. Sélectionnez le type de disque.

1. Suivez instructions à l'écran pour creer un compte ou vous connecter à votre compte existant.
2. Une fois la connexion reussie, vous etes invite a definir un code PIN de securite. Appuyez sur Configuration pour definir le code PIN ou sur Ignorer pour sauter cette etape.

Remarque: Le code PIN est utilisé pour protéger le stockage dans le cloud de l'utilisateur contre des accès illégaux. Lorsque l'état du système change (par exemple, de veille à normal, de rétroéclairage eteint à allumé), l'utilisateur devra entre le code PIN qu'il a défini pour vérification avant de pouvoir acceder au compte de stockage dans le cloud.

Votre compte va etre listedans le menu Stockage en cloud.

UTILISATION DES APPLICATIONS

1. Pour gérer votre compte(s) de stockage dans le cloud dans le Gestionnaire de fichiers, appuyez sur l'un des éléments suivants:

peur ajouter un autre compte de stockage dans le cloud.
- pour verrouiller le compte de stockage dans le cloud.
peur supprimer le compte de stockage dans le cloud.

Remarque: Le verrouillage et la suppression du compte de stockage dans le cloud dans le Gestionnaire de fichiers n'empêcheront ou ne supprimeront l'accès à ce compte stockage dans le cloud que dans le Gestionnaire de fichiers et ne verrouilleront ni ne supprimeront pas le compte de stockage dans le cloud original, par exemple de Google.

Lecture de fichiers multimédia

Formats multimédia pris en charge

Type de support	Format pris en charge
Vidéo	Format matériel pris en charge (codec) jusqu'à la résolution 4K :·.avi (MPEG-1, MPEG-2 MP@HL, MPEG-4 SP@L0-3, ASP@L0-5, H.264, MP, HP@Level 4.1,H263,VP6,MJPEG)·.ts (MPEG-2 MP@HL,MPEG-4 SP@L0-3,ASP@L0-5,H.264 MP,HP@Level 4.1,VC1 AP,H265)·.mpg, .mpeg (MPEG-1,MPEG-2 MP@HL,H.264 MP,HP@Level 4.1)·.mp4 (MPEG-4 SP@L0-3, ASP@L0-5, H.264 MP, HP@Level 4.1, H265)·.mov (MPEG-4 SP@L0-3, ASP@L0-5,MJPEG,H.264 MP, HP@Level 4.1, H265)·.mkv (VP9, H.265)·.3gp (H.264 MP, HP@Level 4.1, H263,MPEG-4 SP@L0-3, ASP@L0-5)
Audio	Format audio pris en charge (codec) :·.wma (WMA/WMAPro: 128 Kbps~320 Kbps,taux d'échantillonnage 8 KHz~48 KHz)·.mp3 (MPEG Layer 3: 32 Kbps~320 Kbps,taux d'échantillonnage 32 KHz~48 KHz)·.wav (PCM: Max 320 Kbps,taux d'échantillonnage 48 kHz max / ADPCM : 384 Kbps,taux d'échantillonnage 8 KHz ~ 48 Khz)·.m4a (ACC: 24 kbps ~ 384 kbps,taux d'échantillonnage 16 KHz~48 KHz)·.ogg (Vorbis: Max 320 Kbps,taux d'échantillonnage 8 KHz~48 KHz)
Image	Format d'image pris en charge (avec la résolution maximale) :·.png (8k*8k)·.jpeg (linne de base 8k*8k ; progressif 4k*4k)·.bmp (8k*8k)·.gif (4k*4k)

UTILISATION DES APPLICATIONS

Lecture deVIDEOS

Selectionnez la video que vous souhaitez dire et appuyez deux fois dessus pour commencer la lecture.

Pendant la lecture, appuyez sur l'écran pour ouvrir la barre d'outils de contrôle de la lecture. Appuyez ensuite sur l'un des éléments suivants :

Élément Description
¶	Liste Affiche les vignettes video.
¶	Recul rapide Recul rapidement dans la video.
¶	Previous video (Védo事先)	Passer à la vente précédente.
¶/	Interrupteur Pause/Lecture	Appuyez sur l'urmettre en pause la lecture. Pour continuer la lecture, appuyez sur
¶	Védo suivante Passer à la vente suivante.
¶	Avance rapide Avance	rapidement dans la vente.
¶/	Boucle/Lecture unique à bascule	Appuyez sur l'ur litre tous les fichiers video en boucle ou appuyez sur pour litre le fichier video sélectionné uniquement en boucle. Appuyez sur l'ur litre toutes les vidés de la liste une seule fois.
¶/	Contrôle du volume Ajustez le niveau du volume.

Remarque: Pour arreter la lecture, ouvre la barre d'outils laterale et appuyez sur ou appuyez sur le bouton Retour de la télécommande.

UTILISATION DES APPLICATIONS

Lecture de musique

Selectionnez la piste audio que vous souhaitez dire et appuyez deux fois dessus pour commencer la lecture.

Pendant la lecture, appuyez sur l'écran pour ouvrir la barre d'outils de contrôle de la lecture. Le tableau ci-dessous explique les fonctions disponibles dans la barre d'outils de contrôle de la lecture.

Élément Description
	Liste Affiche la liste des pistes.
	Recul rapide Recule rapidement dans la piste.
	Piste précédente Retourné à la piste précédente.
II/	Interrupteur Pause/Lecture	Appuyez sur l'urmettre en pause la lecture. Pour continuer la lecture, appuyez sur
	Piste suivante Passer à la piste suivante.
	Avance rapide Avance	rapidement dans la piste.
	Boucle/Lecture unique à bascule	Appuyez sur l'ur litre toutes les pistes en boucle ou appuyez sur pc lire la piste sélectionnée uniquement en boucle. Appuyez sur l'ur litre toutes les pistes de la liste une seule fois.
	Contrôle du volume Ajustez le niveau du volume.

Remarque: Pour arreter la lecture, ouvre la barre d'outils laterale et appuyez sur ou appuyez sur le bouton Retour de la télécommande.

UTILISATION DES APPLICATIONS

Regarder des photos

Selectionnez l'image que vous voulez afficher et appuyez deux fois pour l'ouvrir sur l'écran.

Appuyez sur l'écran pour ouvrir la barre d'outils de contrôle de l'image. Le tableau ci-dessous explique les fonctions disponibles dans la barre d'outils de contrôle de l'image.

Élément Description
+/-	Zoom avant / Zoom arrêté	Agrandit l'image ou fait un zoom arrêté sur l'image agrandie. • Vous pouvez également toucher l'écran avec deux doigs et les écarter pour effectuer un zoom avant ou les rapprocher pour effectuer un zoom arrêté.
:1	Actuel Affiche l'image à sa taille réelle.
	Rotation Tourne l'image dans le sens des aiguilles d'une montre.
A	Marquer Annote l'image.
	Réglages	• Configurez les paramètres du diaporama et appuyez sur Jouer en plein écran pour commencer le diaporama. Appuyez sur pour arrêtier le diaporama. • Appuyez sur Définir comme fond d'écran pour définir l'image comme fond d'écran de l'appareil.
	Liste Affiche la liste des images.

Remarque: Pour revenir au Gestionnaire de fichiers, ouvre la barre d'outils laterale et appuyez sur ou appuyez sur le bouton Retour de la télécommande.

UTILISATION DES APPLICATIONS

Verrouillage d'écran

appuyer sur Verrouillage d'écran pour définir le code PIN à 4 chiffres. Avec le code PIN, vous pouvez bloquer l'IFP contre les utilisations non autorisées.

Pour définiR le code PIN la première fois, lancez l'appli Verrouillage d'écran. Appuyez ensuite sur Définir un mot de passer.

Le menu Paramétres avances Sécurité s'ouvrira. Pour définir le mot de passer, reportez-vous à «Configuration des paramétres de sécurité» à la page 45.

Navigate

Appuyer sur Navigateur pour acceder aux pages Web.

UTILISATION DES APPLICATIONS

Optoma Marketplace

Appuyez sur Optoma Marketplace pour visiter la boutique d'applis intégrée et pour télécharger et installer d'autres applis fierces sur l'IFP.

Remarque: Pour installer des applis tierces, assurez-vous que l'option Installer une application à partir de Marketplace est activée dans la section Paramétres Sécurité Paramétres avancés Permissions. Veuillez consulter page 46.

Avis de non-responsabilité pour les applis non autorisées sur les écrans interactifs de la gamme Creative Touch basés sur Android.

Pour la sécurité du système, les écrans plats interactifs Creative Touch d'Optoma fonctionnement avec un système d'exploitation Android personnelé. En outre, les écrans plats interactifs d'Optoma ne prennt pas en charge les services de Google Play. Optoma a simplifié le système d'exploitation Android afin de ne conserver que les modules liés aux fonctions d'affichage. Le système d'exploitation Android personnelé peut ne pas être compatible avec toutes les applis Android tierces. Les applis Android tierces peuvent varier en qualité. Certaines contiennent même des codes malveillants qui pouraient compromètre la sécurité et la fonctionnalité du système et invalider la garantie de votre produit.

Optoma ne fait aucune déclaration concernant la qualité, la sécurité ou l'adéquation des applis tierces, ni sur leur compatibilité avec l'écran plat interactif Optoma. Optoma décline toute responsabilité en cas de dommage, de défaut, de perte de fonctionnalité ou de problème de sécurité resultant, directement ou indirectement, de l'installation d'applis tierces sur l'écran plat interactif. L'assistance d'Optoma pour la résolution de tout problème resultant potentiellement de l'installation d'applis tierces sera facturée et peut être limitée.

UTILISATION DES APPLICATIONS

Keeper

Appuyez sur Keeper pour ouvrir l'applie Keeper et commencer a nettoyer et a optimiser les données de IIFP.

Pour un nettoyage automatique de la mémoire, supprimant les fichiers temporaires et inutiles, appuyez sur Optimisation à une touche.
- Pour un nettoyage manuel de la mémoire, appuyez sur Nettoyer la mémoire. Pour supprimer manuellement les fichiers temporaires et indésirables, appuyez sur Nettoyer la corbeille

UTILISATION DES APPLICATIONS

Joan à la télé

Appuyez sur Joan à la télé pour obtenir le code PIN d'accès nécessaire pour connecter le FIP au Joan Portal.

Pour connecter l'IFP au Joan Portal, effectuez les étapes suivantes :

1. Ouvrez le navigateur Web sur votre ordinateur et entreprises http://portal.getjoan.com dans la barre d'adresse.

La page de connexion de Joan Portal s'ouvrira. Connectez-vous au Joan Portal. Si vous n'avez pas encore créé votre compte Joan,clinque sur S'enregister pour creer votre compte.

UTILISATION DES APPLICATIONS

1. Cliquez sur Appaier l'appareil maintainant pour I'appairer avec I'IFP.

1. Dans la page « Appairons votre apparéil maintainant », Sélectionné l'une des méthodes d'appairage. Par exemple, cliquez sur APPAIRER L'APPAREIL pour effectuer l'appairage avec l'IFP à l'aide d'un code PIN.
2. Entrez le code PIN qui s'affiche sur l'IFP à l'invite et cliquez sur APPAIRER L'APPAREIL.

1. Saisissez le nom de l'appareil et seLECTIONnez le calendrier. Cliquez sur ENREGISTRER pour enregistrer les informations.

Toutes les réunions du calendrier sélectionné apparaitront alors sur l'écran de l'IFP.

UTILISATION DES APPLICATIONS

Une fois la connexion reussie, l'IFP affiche le calendrier des salles de réunion, les rappels de réunion et les rappels de salle de réunion définis dans Joan Portal.

UTILISATION DES APPLICATIONS

Visualiseur

Visualiseur est une appli d'exploitation pour une camera a documents. Si vous connectez une camera a documents, appuyez sur Visualiseur pour la configurer.

Pour utiliser Visualiseur, effectuez les étapes suivantes :

1. Connectez une camera à documents USB sur un port USB disponible de l'IFP.
2. Lancez l'appli Visualiser. Le tableau ci-dessous explique les différentes fonctions disponibles dans l'appli Visualiser.

Élément Description
	Marquer	Écrire et dessiner sur l'écran. Pour plus d'informations, veuillez consulter «Applid d'annotation» à la page 62.
	Capturer l'écran	Capture l'image de l'écran. Remarque: Par défaut, les images sont enregistrées dans le dossier VideoPresenter/photograph/{date actuelle}.
	Mode normal	Pincez l'écran pour faire un zoom avant/arrête, faire pivoter l'image video et la déplacer sur l'écran.
	Mode amélioré Affiche	Ajustez les paramètres de l'image video: • Paramètres d'exposition: taille, mise à l'échelle, rotation et type • Options avancées: luminosité, contraste, saturation et nettété. Remarque: Les paramètres ne peuvent être configurés qu'en mode Normal.
	Ajustement
	Vue	Affichez et personnelisez simultanément plusieurs flux video ou captures video. Remarque: La fonction d'affichage est disponible uniquement en mode Normal.
	Paramètres Affichez	les caméras connectées et sélectionnez la résolution préféérée.
	Quitter Quittez le Visualiser.

UTILISATION DES APPLICATIONS

Autres logiciels

Reactiv Suite Reactiv SUITE Making Your Meetings Memorable

Reactiv SUITE est un espace de travail numérique où le contenu multimédia peut être affché, organisé, manipulé et annoté aussi naturellement que sur du papier. Présentez plusieurs types de contenus non linéaires et entrez des commentaires de manière transparente sans les clics supplémentaires et les micro-frustrations des outils de partage d'écran traditionnels. Vous pouvez même épingler votreamera et augmenter votre présence pour vous démarquer des autres.

Une licence d'un an pour Reactiv SUITE est incluse dans l'achat de l'IFP. Pour reclamer toute licence d'un an, appuyez sur le lien Telecharger une licence Reactiv GRATUITE d'un an dans l'écran d'accueil de IFP.

OMS est un logiciel de gestion des grands écans qui fonctionne via un réseau local ou l'Internet. Il simplifie la gestion de l'IFP à distance.

OMS a les caractéristiques suivantes :

• Accessible de n'importe ou avec un accès Internet à tout moment (solution cloud bientôt disponible!).
• Surveillance des apparêls, alertes, contrôle, programmation, diffusion, etc.
• Mises à jour live du firmware (solution cloud bientôt disponible!).

Pour commencer à utiliser OMS sur un réseau local, procédez comme suit :

1. Connectez l'IFP et votre PC au même réseau local.

Ouvrez le navigateur et téléchargez l'appli OMS sur votre PC à partir de la page Web d'Optoma : https://www.optomausa.com/product-details/optoma-management-suite#downloads

1. Installez OMS sur votre PC.
2. Double-cliquez sur. OMs La page de contrôle de OMS s'ouvrira.

UTILISATION DES APPLICATIONS

1. Cliques sur Ajouter Appareil.
2. Sélectionnez Recherche automatique et cliquez sur Recherche pour rechercher les apparils automatiquement.

Remarque: Si l'appareil ne peut pas etre detecte automatique, cliquez alors sur Recherche manuelle pour rechercher l'appareil avec une adresse IP ou cliquez sur Recherche de plaque pour rechercher les appareils dans une plaque d'adresses IP.

1. Sélectionnez l'appareil et cliquez sur Ajouter.

1. Sélectionnez l'appareil et utilisez les commandes de I'écran pour afficher un message sur l'écran de l'IFP sélectionné, allumer/éteindre l'IFP, activer/désactiver le réveil sur le réseau local, sélectionner une source d'entrée, activer/désactiver le mode d'arrêt AV, couper ou rétablier le son de l'IFP, contrôle l'état de l'apparei, le temps d'utilisation, l'état de sourdine, la température, etc.

Remarque: Pour une(Meilleure gestion des appareils, you pouze regrouper des appareils similaires. Pour creer un groupe d'appareils, cliquez sur Ajouter Groupe. Puis ajoutez ensuite les appareils selectionnés dans le groupe.

INFORMATIONS SUPPLEMENTaires

Dimensions

65 pouces

INFORMATIONS SUPPLEMENTAIRES

75 pouces

INFORMATIONS SUPPLEMENTAIRES

86 pouces

INFORMATIONS SUPPLEMENTaires

Liste de synchronisations prises en charge

No.	Signal Timing Nom Récurrence	Horloge Fh Fv Source d'Entrée
		[MHz] [KHz] [Hz]	VGA HDM1/2/3 (2.0) Type C
1 720x400 @70Hz IBM 28,32 3	1,78 70,00 Y		/	Y
2	640x480 @60Hz	VESA	25,18	37,92	59,94	Y	Y	Y
3	640x480 @72Hz	VESA	31,50	37,86	72,81	Y	/	Y
4	640x480 @75Hz	VESA	31,50	37,50	75,00	Y	/	Y
5	800x600 @56Hz	VESA	36,00	35,15	56,25	Y	/	Y
6	800x600 @60Hz	VESA	40,00	37,87	60,31	Y	Y	Y
7	800x600 @72Hz	VESA	50,00	48,07	72,18	Y	/	Y
8	800x600 @75Hz	VESA	49,50	46,87	75,00	Y	/	Y
9	832x624 @75Hz	MAC	57,28	49,72	74,55	Y	/	Y
10	1024x768 @60Hz	VESA	65,00	48,36	60,00	Y	Y	Y
11	1024x768 @70Hz	VESA	75,00	56,47	70,06	Y	/	Y
12	1024x768 @75Hz	VESA	78,75	60,02	75,02	Y	/	Y
13	1152x864 @75Hz	VESA	108,00	67,50	75,00	Y	/	Y
14	1280x768 @60Hz(RB)	CVTRB	68,25	47,39	59,99	Y	Y	Y
15	1280x768 @60Hz	CVT	79,50	47,77	59,87	Y	Y	Y
16	1280x720 @60Hz	CEA-861	74,25	44,67	60,00	Y	/	Y
17	1280x800 @60Hz	CVT	83,50	49,70	59,81	Y	Y	Y
18	1280x960 @60,000Hz	VESA	108,00	60,00	60,00	Y	Y	Y
19	1280x1024 @60Hz	VESA	108,00	63,98	60,00	Y	Y	Y
20	1360x768 @60Hz	VESA	85,50	47,71	60,01	Y	Y	Y
21	1440x900 @60Hz(RB)	CVTRB	88,75	55,46	59,90	Y	Y	Y
22	1440x900 @60Hz	CVT	106,50	55,93	59,88	Y	Y	Y
23	1600x1200 @60Hz	VESA	162,00	75,00	60,00	Y	/	Y
24	1680x1050 60Hz	CVT	146,25	65,29	59,95	Y	Y	Y
25	1920x1080 60Hz	CEA-861	148,50	67,50	60,00	Y	Y	Y
26	720(1440)x480i	CEA-861	27,00	15,73	59,94	/	Y	/
27	480p 59Hz	CEA-861	27,00	31,46	59,94	/	Y	/
28	480p 60Hz	CEA-861	27,02	31,50	60,00	/	Y	/
29	720(1440)x576i	CEA-861	27,00	15,62	50,00	/	Y	/
30	576p	CEA-861	27,00	31,25	50,00	/	Y	/
31	720p 60Hz	CEA-861	74,25	45,00	60,00	/	Y	/

INFORMATIONS SUPPLEMENTaires

No.	Signal Timing Nom Référence		Horloge	Fh Fv Source d'Entrée
			[MHz] [KHz] [Hz]	VGA	HDM	MI1/2/3 (2.0)	Type C
32 720p 59Hz CEA-861 74,17 44,95 59,94 /			Y	/
33 720p 50Hz CEA-861 74,25 37,50 50,00 /			Y	/
34	1080i 60Hz	CEA-861	74,25	33,75	60,00	/	Y	/
35	1080i 59Hz	CEA-861	74,17	33,71	59,94	/	Y	/
36	1080i 50Hz	CEA-861	74,25	28,12	50,00	/	Y	/
37	1080p 60Hz	CEA-861	148,25	67,50	60,00	/	Y	/
38	1080p 59Hz	CEA-861	148,35	67,44	59,94	/	Y	/
39	1080p 50Hz	CEA-861	148,50	56,25	50,00	/	Y	/
40	1080p 30Hz	CEA-861	74,25	33,75	30,00	/	Y	/
41	1080p 29Hz	CEA-861	74,17	33,71	29,97	/	Y	/
42	1080p 25Hz	CEA-861	74,25	28,12	25,00	/	Y	/
43	1080p 24Hz	CEA-861	74,25	27,00	24,00	/	Y	/
44	1080p 23Hz	CEA-861	74,17	26,97	23,97	/	Y	/
45	3840x2160 60Hz	CEA-861	594,00	135,00	60,00	/	Y	Y
46	3840x2160 50Hz	CEA-861	594,00	112,50	50,00	/	Y	Y
47	3840x2160 30Hz	CEA-861	297,00	67,50	29,97	/	Y	Y
48	3840x2160 25Hz	CEA-861	297,00	56,25	25,00	/	Y	Y
49	3840x2160 24Hz	CEA-861	297,00	54,00	23,98	/	Y	Y
50	4096x2160 24Hz	CEA-861	297,00	54,00	24,00	/	Y	Y

INFORMATIONS SUPPLEMENTaires

Liste des Fonctions du Protocole RS232

Remarque: IFP prend en charge la commande de contrôle RS232 et RJ45 (port 23).

Rôle de la broche RS232

N°de Broche	Spéc. (côte IFP)
1 Sans object
2 TXD
3 RXD
4 Sans object
5 M$SE
6 Sans object
7 Sans object
8 Sans object

Connexion de contrôle RS232 RJ45

Alimentation	Temps de marche	Source d'Entrée	Version du firmware	Mode Affichage
a=0 Hors tensiona=1 Sous tension	Heures d'utilisation = nnnnn	cc=02 VGA1cc=08 HDMI2cc=10 Composantescc=14 HDMI3cc=15 DisplayPortcc=18 Androidcc=19 Emplacement dans PCcc=21 USB Type C	# # # #	ee=01 Présentationee=02 Lumineuxee=05 Personneliséee=21 HDRee=03 Cinémaee=10 DICOM SIM.

Indicateur DEL

Couleur et comportement de la LED d'alimentation	État
Rouge fixe	Mode veille
Blanc fixe	Allumé
Clignote en rouge puis en bleu en continu	Rétroéclairage désactivé

INFORMATIONS SUPPLEMENTaires

Guide de dépannage

Si vous rencontrez des problèmes avec votre apparéil, veuillez consulter les informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service.

?

Aucune image ou,aucun son.

Assurez-vous que les branchements des signaux et de l'alimentation sont correctement effectués.
Assurez-vous que le mode d'entrée correct est selectionné. Consultez la section «Menu des raccourcis».

Assurez-vous que I' IFP n'est pas eteint.
- Désactivez la fonction muet.
Assurez-vous que le volume n'est pas regle au niveau minimum.

?

L'IFP s'arrête automatiquement.

• Vérifiez si une coupure de courant soudaine est survenue.
  Assurez-vous que le cordon d'alimentation n'est pas débranché.

?

Le signal est hors de la plage

Le signal est peut-être incompatible. Consultez la section «liste de synchronisations prises en charge».
- Pour la source d'entrée VGA, essayez le réglage automatique de l'écran ou réglez les paramètres Fréquence et Phase dans le menu OSD Signal.

?

L'écran tactile ne fonctionne plus

• Assurez-vous que l'écran n'est pas exposé à la lumière directe du soleil ou à une autre lumière intense.
• Pour le raccordement d'un périphérique externe, assurez-vous que le cable USB est correctement raccordé au port USB tactile de l'IFP.

?

Si la télécommande ne fonctionne pas

Vérifiez que l'angle de fonctionnement de la télécommande est dirigé à moins de ± 30^ par rapport au récepteur IR de l'IFP.
Assurez-vous qu'il aucun obstacle entre la télécommande et l'IFP. La distance entre la telecommande et la fenetre du capteur IR ne doit pas dépasser 8 metres.
Assurez-vous que les piles sont insérées correctement et remplacez les piles si elles sont déchargees. Consultez la section «Installation/Remplacement des piles de la télécommande».

INFORMATIONS SUPPLEMENTaires

Entretien

Une maintenance de routine appropriée permet la détction précote des defaults et le maintain de l'aspect neuf de l'IFP.

IMPORTANT! Avant d'effectuer des tâches de nettoyage et de maintenance, assurez-vous de débrancher le cordon d'alimentation de la prise électrique pour éviter une décharge électrique.

Nettoyage de l'écran

• Si I'écran doit être nettoyé, veuilles d'abord débrancher le cordon d'alimentation.
• Veuillez utiliser un chiffon doux, sec et sans poussière pour essuyer l'écran.
• N'utilisez pas d'eau ou de nettoyant en vaporisateur pour nettoyer l'IFP.
• Veuillez contacter le centre de service pour le nettoyage interne de l'IFP.

Nettoyage du cadre avant

Utilisez un chiffon sec, doux et non pelucheux pour essuyer le cadre avant.

INFORMATIONS SUPPLEMENTaires

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuilles contacter votre bureau régional.

ETATS-UNIS

Telephone réparations :

[phone]

[phone]

[phone]
