805 - Lampe torche PULSAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe torche infrarouge (IR) pour vision nocturne
Marque	Pulsar
Modèle	805
Longueur d'onde IR	805 nm
Puissance équivalente	200 mW
Plage de réglage de puissance	0 - 2003 mW
Angle de divergence du faisceau	5,7° – 10°
Alimentation	3 V (2 piles AA / LR6)
Autonomie moyenne	2 heures
Température d'utilisation	-20°C à +40°C
Dimensions (L x l x H)	132 x 45 x 52 mm
Poids sans piles	140 g
Poids avec piles	190 g
Diamètre de la lentille	24 mm
Monture	Weaver standard (rail Weaver)
Contenu de l'emballage	Torche IR, étui, adaptateur pour monture 1/4", chiffon, guide d'utilisation
Fonctions principales	Éclairage IR supplémentaire, faisceau réglable (large à concentré), puissance réglable, indicateur LED de marche, montage sur rail Weaver ou utilisation à main
Entretien	Nettoyer le corps avec un chiffon doux, la lentille avec un tissu optique. Ne pas utiliser de produits abrasifs ou chimiques.
Garantie	3 ans contre les défauts de matériaux et d'assemblage (sous conditions)

FOIRE AUX QUESTIONS - 805 PULSAR

Quel type de piles utiliser pour la lampe torche Pulsar 805 ?

Utilisez deux piles AA / LR6 de 1,5 V chacune. Insérez-les en respectant la polarité indiquée dans le compartiment.

Comment allumer et éteindre la torche ?

Appuyez sur le bouton ON/OFF (repère 2) pour allumer : le voyant LED rouge s'allume. Appuyez à nouveau pour éteindre.

Comment régler le faisceau ?

Tournez le porte-lentille (repère 3) pour passer d'un faisceau large à concentré, jusqu'à obtenir la meilleure image dans votre équipement de vision nocturne.

Comment ajuster la puissance IR ?

Tournez le contrôleur de puissance (repère 4) pour augmenter ou diminuer l'intensité du rayonnement infrarouge.

La torche chauffe-t-elle normalement ?

Oui, les anneaux du radiateur deviennent chauds en fonctionnement. C'est normal et ne constitue pas un défaut.

Peut-on utiliser la torche sans la monter sur un rail ?

Oui, la torche peut être utilisée à main levée comme équipement portable.

Comment nettoyer la lentille ?

Utilisez une brosse douce pour enlever la poussière, puis un tissu spécial optique. Ne versez jamais de produit nettoyant directement sur la lentille.

Que faire en cas de condensation sur la lentille ?

La condensation peut apparaître lors du passage du froid au chaud. Elle disparaît généralement en moins d'une heure et n'est pas un défaut.

Quelle est la durée de la garantie ?

Le fabricant garantit le produit contre les défauts de matériaux ou d'assemblage pendant 3 ans à compter de la date d'achat (ou de fabrication sans preuve d'achat).

La torche 805 est-elle compatible avec les viseurs numériques ?

La Pulsar 805 (805 nm) est conçue pour les lunettes de tir analogiques et monoculaires de vision nocturne. Pour les appareils numériques, utilisez plutôt le modèle 940.

MODE D'EMPLOI 805 PULSAR

Diamètre de la lentille, mm	24	24
Puissance équivalente, mW	200	200
Ajustement de la puissance du champ (min/max), mW	0-2003	0-2003
Longueur d'onde de l'IR, nm	805	940
Angle de divergence, degrés	5,7-10	5,7-10
Puissance, V	3 (2xAA)	3 (2xAA)
Temps moyen d'utilisation avec un kit de piles, heure	2	2
Temperature d'utilisation	- 20°C ...+40°C	- 20°C ...+40°C
Dimensions, mm	132x45x52	132x45x52
Poids (sans/avec les piles), g	140/190	140/190

Contenu de l'emballage

• Torche IR Pulsar-805/940 - Étui - Adaptateur pour dispositifs avec la monture 1/4" - Chiffon • Guide d'utilisation

Description

Les torches haute-puissance IR Pulsar-805 et Pulsar-940 sont conçues pour fournir un éclairage infrarouge supplémentaire (IR) (invisible à l'œil nu pour le Pulsar-940) lors de l'observation avec des équipements vision nocturne dans de très faibles conditions lumineuses (aucune lune, couverture nuageuse importante, etc...) incluant l'obscurité complète.

Les torches IR vous permettent de:

augmenter le champ de détection;

identifier les objets plus précisément;

obtenir une image plus détaillée de l'objet observé;

ajuster le faisceau de large vers concentré;

ajuster avec souplesse la puissance selon les conditions d'observation.

Les torches IR sont équipées d'une monture Weaver standard qui vous permet d'attacher la torche IR Pulsar auxiliaire à dispositifs Pulsar avec un rail Weaver. La Pulsar-805 est conçue pour les lunettes de tir (tels que la Sentinel Gen.1, Sentinel GS (Super Gen), Sentinel G2+, Phantom G2+) et les monoculaires (de la série Challenger) de vision nocturne analogiques. La Pulsar-940 est conçue pour les appareils digitaux - lunettes de tir Digisight N550 et monoculaires (par exemple de la série Recon). Vous pouvez également utiliser les torches comme équipement à prendre en main.

Utilisation

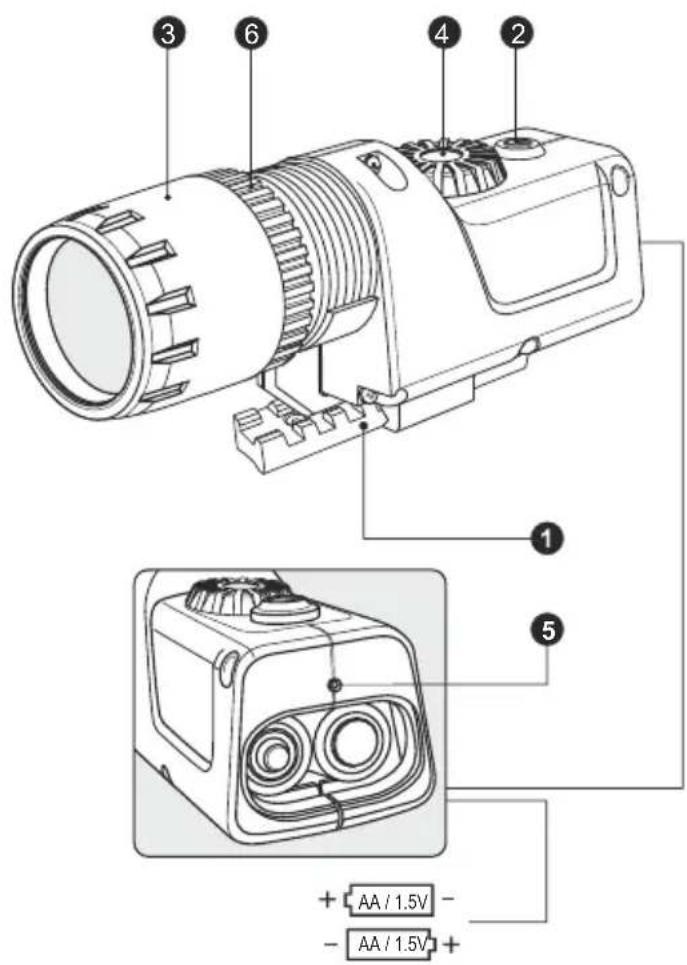

Enlever la torche IR de l'étui. - Tourner l'écrou du compartiment à piles à 90° dans le sens inverse des aiguilles d'une montre, enlever le couvercle et installer 2 piles AA / LR6 tel qu'indiqué (voir illustration). Fermer le couvercle et verrouiller. - Attacher la torche IR au rail Weaver (1) et serrer la vis de verrouillage. - Allumer la torche IR en appuyant sur le bouton (2) "ON/OFF", l'indicateur LED (5) rouge s'allume. - Ajuster le faisceau de large vers concentré, faites une rotation du porte-lentille (3) jusqu'à ce que vous obteniez la meilleure image à travers votre lunette de tir/équipement. - Pour ajuster la puissance IR, faites une rotation du contrôleur (4). - Après utilisation, éteindre la torche IR en appuyant sur bouton (2) "ON/OFF", l'indicateur LED rouge disparaît.

Note: si vous désirez ajuster la position du faisceau IR, tournez l'anneau de verrouillage (6) 5-10 degrés dans le sens contraire des aiguilles d'une montre. Faites coïncider le faisceau IR avec l'image observée à travers votre lunette de vision nocturne, en déplaçant le porte lentille IR (3) transversalement. Verrouillez l'anneau de verrouillage (6).

Attention! Lors de l'utilisation, les anneaux du radiateur deviennent chauds, ce qui est normal et n'est pas un cas de défaut.

Entretien

- Le corps de la torche peut être nettoyé avec un tissu doux. Ne pas utiliser un tissu abrasif/ou des solutions de nettoyage chimiques. Toujours utiliser les équipements de nettoyage conçus pour les équipements photo. La poussière peut se retirer de la lentille avec une

brosse douce. La lentille se nettoie avec des tissus pour des équipements optiques. Ne jamais verser de produits de nettoyage pour lentille sur la lentille !

- De la condensation peut apparaître sur la lentille lorsque l'on rentre la torche IR de l'extérieur. Cela est normal : la condensation devrait disparaître sous une heure.

Garantie

Le fabricant garantit ses produits contre les défauts dus aux matériaux ou à l'assemblage, pour une période de 3 ans à partir de la date d'achat ou de fabrication si il n'y a pas de ticket de caisse pour prouver l'achat.

Afin d'éviter les problèmes, nous vous recommandons de vous familiariser avec le guide d'utilisation. La garantie ne couvre pas les dommages externes causés sur l'appareil, le corps du modèle ou les pièces en mouvement (c'est-à-dire ajustement facile ou dur).

Le fabricant a le droit de rendre caduque la garantie et de l'annuler dans les cas suivants :

si l'appareil a été modifié ou forcé,

si l'appareil est tombé ou a des marques de dommage mécanique ou chimique,

si l'appareil a été endommagé suite à un feu ou à un désastre naturel, si l'appareil a été endommagé suite à l'introduction de liquides ou d'autres substances.

Dans le cas où vous souhaitez faire marcher le service de réparation, veuillez contacter le distributeur où vous avez acheté l'appareil ou contactez l'importateur de votre pays. Tout produit retourné sous garantie devra être expédié dans un carton d'emballage solide, afin d'éviter un dommage pendant le transport.

De plus, il doit être accompagné des éléments suivants :

Une lettre reprenant la cause du retour

Une copie du reçu original prouvant la date et le lieu d'achat

Les instructions pour le retour, incluant l'adresse de retour et la personne à contacter.

Pour toute autre question que vous pourriez avoir, veuillez contacter notre service de réparation à l'adresse mail suivante:

[e-mail]

① ② ③ ④ ⑤ ⑥ + AA / 1.5V - - AA / 1.5V +
