Type de produit	Antenne CB
Marque	Midland
Modèle	Funk 150
Gamme de fréquences	26 – 28 MHz
Impédance	50 Ω
Type de radiateur	1/4λ
Puissance maximale (crête)	300 W
Longueur	150 cm
Matériau du radiateur	Acier
Code produit	T 638.06
Montage	Perçage de 12 mm sur carrosserie
Connecteur	Connecteur coaxial coudé
Accessoires fournis	Câble, clé Allen, vis, écrou, rondelles
Entretien	Sceller les connexions avec du silicone pour éviter la rouille
Sécurité	Vérifier le rapport d'ondes stationnaires (ROS) après installation
Utilisation recommandée	Installation sur véhicule pour communication CB

FOIRE AUX QUESTIONS - Funk 150 MIDLAND

Comment installer l'antenne Funk 150 sur ma voiture ?

Percez un trou de 12 mm dans la carrosserie, insérez le support depuis l'extérieur, puis ajoutez les rondelles et l'écrou. Serrez modérément. Fixez le radiateur avec la vis à ailettes. Connectez le câble coaxial à votre appareil CB.

Quelle est la puissance maximale supportée par l'antenne ?

L'antenne supporte une puissance crête maximale de 300 W.

Puis-je utiliser cette antenne pour un talkie-walkie ?

Oui, si votre talkie-walkie fonctionne dans la bande CB (26-28 MHz) et a une impédance de 50 Ω. Cependant, le Funk 150 est conçu pour les émetteurs CB, pas pour les talkies-walkies grand public.

Comment vérifier le rapport d'ondes stationnaires (ROS) ?

Utilisez un ROS-mètre entre l'antenne et l'émetteur. Réglez la longueur du radiateur en desserrant les vis Allen et en coulissant la tige jusqu'à obtenir le ROS le plus bas possible.

De quels outils ai-je besoin pour l'installation ?

Vous aurez besoin d'une perceuse avec foret de 5 mm et 12 mm, d'une clé adaptée pour l'écrou, et d'une clé Allen fournie. Un silicone d'étanchéité est recommandé.

Puis-je monter l'antenne sur un support magnétique ?

Oui, si vous utilisez un support magnétique adapté, suivez les instructions du support. Assurez-vous que le support assure un bon contact électrique avec la carrosserie.

Comment régler la longueur du radiateur ?

Desserrez les deux vis Allen avec la clé fournie, puis faites coulisser la tige supérieure. Resserrez après réglage. La longueur optimale dépend de la fréquence d'utilisation.

L'antenne est-elle résistante à l'eau ?

Les connexions doivent être scellées avec du silicone pour éviter la corrosion. Le radiateur en acier peut rouiller s'il n'est pas protégé.

Quelle est la fréquence d'utilisation de l'antenne Funk 150 ?

Elle couvre toute la bande CB de 26 à 28 MHz.

Que faire si le signal est faible après installation ?

Vérifiez d'abord le ROS. Si le ROS est élevé, ajustez la longueur du radiateur. Assurez-vous que la connexion coaxiale est correcte et que l'antenne est montée verticalement.

MODE D'EMPLOI Funk 150 MIDLAND

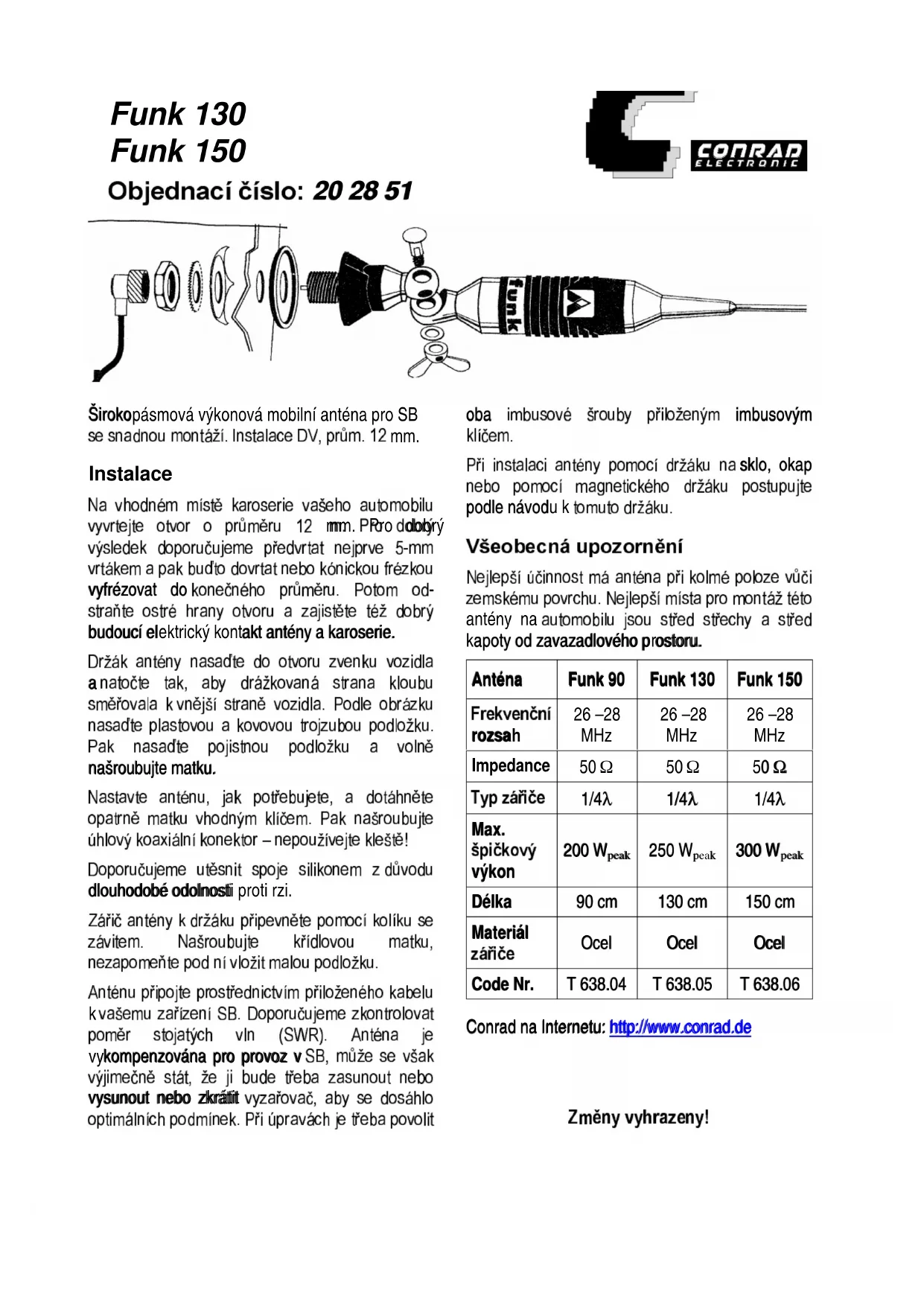

Širokopásmová výkonová mobilní anténa pro SB se snadnou montáží. Instalace DV, prům. 12 mm.

Instalace

Na vhodném místě karoserie vašeho automobilu vyvrtejte otvor o průměru 12 mm. PPro dobořý výsledek doporučujeme předvrtat nejprve 5-mm vrtákem a pak budto dovrtat nebo kónickou frézkou vyfrézovat do konečného průměru. Potom odstraňte ostré hrany otvoru a zajistěte též dobrý budoucí elektrický kontakt antény a karoserie.

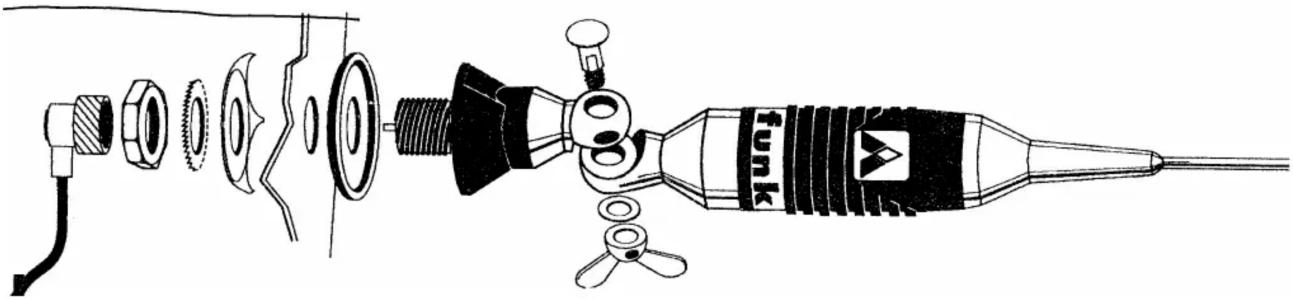

Držák antény nasadte do otvoru zvenku vozidla a natočte tak, aby drážkovaná strana kloubu směřovala k vnější straně vozidla. Podle obrázku nasadte plastovou a kovovou trojzubou podložku. Pak nasadte pojistnou podložku a volně našroubujte matku.

Nastavte anténu, jak potřebujete, a dotáhněte opatrně matku vhodným klíčem. Pak našroubujte úhlový koaxiální konektor – nepoužívejte kleště!

Doporučujeme utěsnit spoje silikonem z důvodu dlouhodobé odolnostii proti rzi.

Zářič antény k držáku připevněte pomocí kolíku se závitem. Našroubujte křídlovou matku, nezapomeňte pod ní vložit malou podložku.

Anténu připojte prostřednictvím přiloženého kabelu kvašemu zařízení SB. Doporučujeme zkontrolovat poměr stojatých vln (SWR). Anténa je vykompenzována pro provoz v SB, může se však výjimečně stát, že ji bude třeba zasunout nebo vysunout nebo zkrátiit vyzařovač, aby se dosáhlo optimálních podmínek. Při úpravách je třeba povolit

oba imbusové šrouby přiloženým imbusovým klíčem.

Při instalaci antény pomocí držáku na sklo, okap nebo pomocí magnetického držáku postupujte podle návodu k tomuto držáku.

Všeobecná upozornění

Nejlepší účinnost má anténa při kolmé poloze vůči zemskému povrchu. Nejlepší místa pro montáž této antény na automobilu jsou střed střechy a střed kapoty od zavazadlového prostoru.

Anténa	Funk 90	Funk 130	Funk 150
Frekvenční rozsah	26 –28 MHz	26 –28 MHz	26 –28 MHz
Impedance	50 Ω	50 Ω	50 Ω
Typ záříče	1/4λ	1/4λ	1/4λ
Max. špičkový výkon	200 Wpeak	250 Wpeak	300 Wpeak
Délka	90 cm	130 cm	150 cm
Materiál záříče	Ocel	Ocel	Ocel
Code Nr.	T 638.04	T 638.05	T 638.06
