Type de produit	Pompe à chaleur pour piscine
Marque	Hayward
Modèle	HP70A1
Alimentation électrique	208-230 V / 1 phase / 60 Hz
Courant de fonctionnement	19 A
Type de compresseur	Rotatif (Rotary)
Nombre de compresseurs	1
Nombre de ventilateurs	1
Direction du ventilateur	Horizontale
Niveau sonore	56 dB(A) à 1 m
Raccordement hydraulique	1,5 pouce (filetage)
Débit d'eau	6 m³/h (26 GPM)
Dimensions (L x l x H)	48 x 19,3 x 34,6 pouces (environ 122 x 49 x 88 cm)
Échangeur de chaleur	Titane, haute résistance à la corrosion
Clavier de contrôle	Numérique avec affichage et réglages
Valve de dégivrage	Gaz chaud, fonctionnement à basse température
Garantie	2 ans pièces et main-d'œuvre + 5 ans tube titane (pièces)
Fonctions principales	Chauffage de l'eau de piscine, contrôle digital, fonctionnement silencieux
Poids	Environ 90 kg (estimation)

FOIRE AUX QUESTIONS - HP70A1 HAYWARD

Comment installer la pompe à chaleur HP70A1 ?

Placez l'appareil sur une surface plane et stable, à l'extérieur, avec un espace libre d'au moins 60 cm autour pour la circulation d'air. Raccordez les tuyauteries de piscine aux raccords de 1,5 pouce. Branchez l'alimentation électrique (208-230 V / 1 phase / 60 Hz). Purgez l'air du circuit avant la mise en marche. Consultez la notice pour les détails.

Quelle température de consigne est recommandée ?

La température idéale pour une piscine se situe entre 26°C et 30°C. Pour économiser l'énergie, réglez-la entre 26°C et 28°C. Utilisez le clavier numérique pour ajuster la température souhaitée.

Comment nettoyer l'échangeur de chaleur en titane ?

L'échangeur en titane est résistant à la corrosion, mais il peut s'encrasser. Nettoyez-le avec un jet d'eau douce à faible pression. Évitez les produits chimiques agressifs. Vérifiez que le filtre à eau est propre pour éviter les dépôts.

Pourquoi l'appareil ne chauffe-t-il pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Assurez-vous que la pompe de piscine fonctionne et que le débit d'eau est suffisant (6 m³/h). Contrôlez les réglages de température. Si le problème persiste, contactez un professionnel.

Comment régler la température sur le clavier ?

Appuyez sur le bouton 'Temp' ou 'Set' pour entrer en mode réglage. Utilisez les flèches haut/bas pour choisir la température. Confirmez avec 'Enter'. L'affichage indiquera la température de l'eau et la consigne.

Que faire si un code d'erreur s'affiche ?

Consultez la notice pour la signification du code. Les codes courants indiquent un défaut de pression, de température ou de débit. Coupez l'alimentation, vérifiez les connexions et le filtre. Si le code persiste, appelez le service technique.

Faut-il installer un abri pour la pompe à chaleur ?

L'appareil est conçu pour une installation extérieure. Un abri n'est pas nécessaire, mais une protection contre les fortes pluies ou la neige peut prolonger sa durée de vie. Veillez à ne pas obstruer les entrées d'air.

Puis-je utiliser l'appareil par temps froid ?

Oui, grâce à la valve de dégivrage à gaz chaud, l'appareil peut fonctionner à basse température ambiante. Cependant, l'efficacité diminue en dessous de 5°C. Il est déconseillé de l'utiliser en dessous de -5°C.

Quelle maintenance est nécessaire ?

Nettoyez régulièrement les filtres à air. Vérifiez les connexions électriques et hydrauliques une fois par an. Faites inspecter le compresseur et le circuit frigorifique par un professionnel tous les 2-3 ans.

Comment purger l'air du circuit de la pompe à chaleur ?

Assurez-vous que la pompe de piscine est en marche. Ouvrez la vanne de purge située sur le dessus de l'échangeur ou utilisez les vis de purge. Laissez l'air s'échapper jusqu'à ce que de l'eau s'écoule. Refermez ensuite.

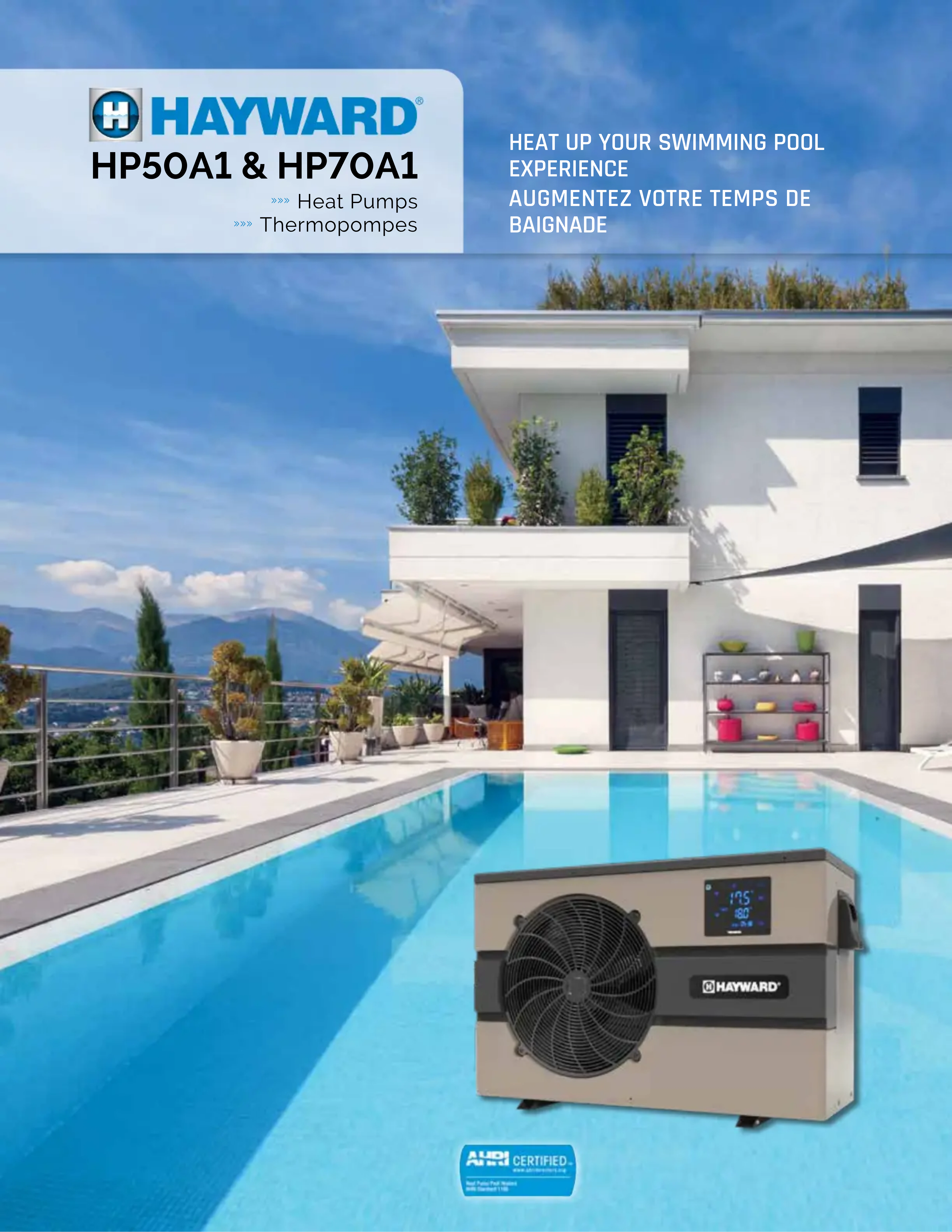

MODE D'EMPLOI HP70A1 HAYWARD

La thermopompe HP50A1 et HP70A1 de Hayward est l'addition parfaite à votre piscine. Les thermopompes fournissent la température idéale même dans les conditions les plus difficiles. Elle permet de nager plus longtemps durant les belles soirées d'été, plus tôt au printemps et plus tard en automne.

• L'échangeur de chaleur en Titanium plus durable fournit une excellente résistance à la corrosion.
• Clavier de contrôle numérique permettant l'affichage de l'eau, la température désirée et plus...
• Une hélice profilée qui garantit un faible niveau de bruit de l'appareil.
• La valve de dégivrage à gaz chaud permet une opération à faible température ambiante.

Modèle / Model HP50A1 HP70A1
Courant de fonctionnement Running Current (A)	12 19
Alimentation électrique Power Supply (V/Ph/Hz)	208-230/1/60 208-230/1/60
Nombre de compresseurs Compressor Quantity	1	1
Type de compresseur Compressor Rotary Rotary
Nombre de ventilateurs Fan Quantity	1	1
Direction du ventilateur Fan Direction	Horizontal Horizontal
Niveau de pression sonore (à 1 mètre) / Noise level (dB(A))	54 56
Raccordment hydraulique Water Connection (in)	1.5	1.5
Débit d'eau / Water Flow Volume (m3/h/gpm)	4.5/20	6/26
Dimensions de l'unité Unit Dimensions (in)	L:44.5 x W:18.5 x H:26.8	L:48 x W:19.3 x H:34.6

*Visitez www.ahridirectory.org pour les données complètes sur les performances des thermopompes Hayward. Pour les informations sur le BTU de nos thermopompes, visitez le site AHRI au : www.ahridirectory.org

» haywardpool. a » 1-888-238-7665

WARRANTY GARANTIE

*2 ans sur pièces et main d'œuvre 5 ans sur tube en Titanium, pièce seulement
