TO7159161 - Commutateur Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur à flotteur basse tension
Marque	Toolcraft
Modèle	TO7159161
Dimensions (L x h x p)	132 x 54 x 44 mm
Poids	100 g
Tension de fonctionnement	12 V / 24 V / 32 V
Courant nominal	14 A (12 V), 10 A (24 V), 8 A (32 V)
Classe de protection	III
Indice de protection	IPX8 (submersible)
Milieu liquide compatible	Eau douce, eau salée
Niveau d'activation	51 mm (2,0 po)
Longueur du câble	1 m (16 AWG)
Température de fonctionnement	0 à +40 °C
Température de stockage	0 à +40 °C
Utilisation prévue	Interrupteur à flotteur pour pompe, commande de niveau d'eau
Installation	Montage au-dessus de la base de la pompe pour arrêt commandé
Entretien	Vérifier régulièrement l'absence de dommages, nettoyer avec un chiffon doux
Sécurité	Débrancher l'alimentation avant installation/entretien ; ne pas utiliser avec liquides inflammables
Normes	Conforme aux exigences nationales et européennes
Contenu de l'emballage	Produit, mode d'emploi

FOIRE AUX QUESTIONS - TO7159161 Toolcraft

Quelle est la tension de fonctionnement de l'interrupteur à flotteur Toolcraft TO7159161 ?

L'appareil fonctionne sous 12 V, 24 V ou 32 V en courant continu. Les courants nominaux sont respectivement de 14 A, 10 A et 8 A.

Peut-on utiliser ce commutateur avec d'autres liquides que l'eau ?

Non, il est conçu uniquement pour l'eau douce ou l'eau salée. Ne pas utiliser avec de l'essence, du diesel, de l'huile ou des liquides corrosifs ou inflammables.

Comment installer l'interrupteur à flotteur ?

Montez l'interrupteur à hauteur ou au-dessus de la base de la pompe. Les connexions filaires doivent être au-dessus du niveau d'eau le plus élevé. Utilisez des connecteurs et un produit d'étanchéité de qualité marine pour éviter la corrosion.

Quel est l'indice de protection de cet appareil ?

L'indice de protection est IPX8, ce qui signifie qu'il est étanche et submersible pour une utilisation en extérieur.

À quelle hauteur d'eau l'interrupteur s'active-t-il ?

L'interrupteur active la pompe lorsque le niveau d'eau atteint 51 mm (2 pouces).

Comment tester le fonctionnement de l'interrupteur ?

Suivez les instructions du mode d'emploi pour tester l'interrupteur à flotteur. Assurez-vous que l'alimentation est débranchée avant toute manipulation.

Quelles sont les précautions de sécurité à respecter ?

Débranchez toujours l'alimentation avant l'installation ou l'entretien. Étanchez tous les trous de montage avec un produit de qualité marine. Ne modifiez pas le produit.

Où puis-je télécharger le mode d'emploi complet ?

Vous pouvez télécharger le mode d'emploi le plus récent sur www.conrad.com/downloads ou scanner le code QR sur l'emballage.

Quelle est la longueur du câble fourni ?

Le câble mesure 1 mètre et a un diamètre de 1,29 mm (16 AWG).

Que faire en cas de dysfonctionnement ?

Si l'appareil est endommagé ou ne fonctionne plus correctement, cessez de l'utiliser et consultez un spécialiste. Les réparations doivent être effectuées par un technicien agréé.

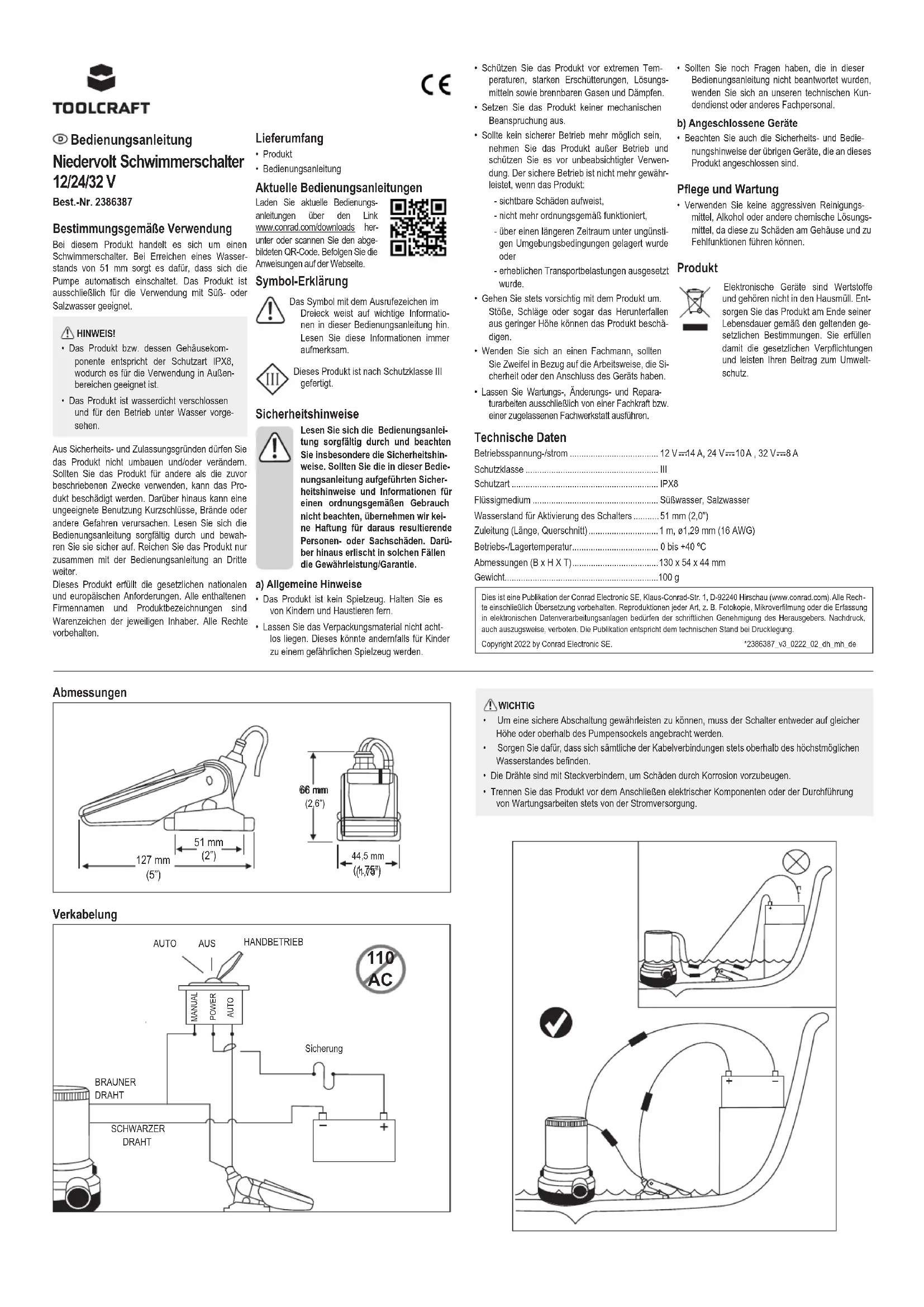

MODE D'EMPLOI TO7159161 Toolcraft

*2386387 v3 0222 02 dh mh de

Abmessungen

127 mm (5") 51 mm (2") 66 mm (2,6") 44,5 mm (1,78)

Verkabelung

AUTO AUS HANDBETRIEB MANUAL POWER AUTO Sicherung 110 AC BRAUNER DRAHT SCHWARZER DRAHT

*2386387 v3 0222 02 dh mh en

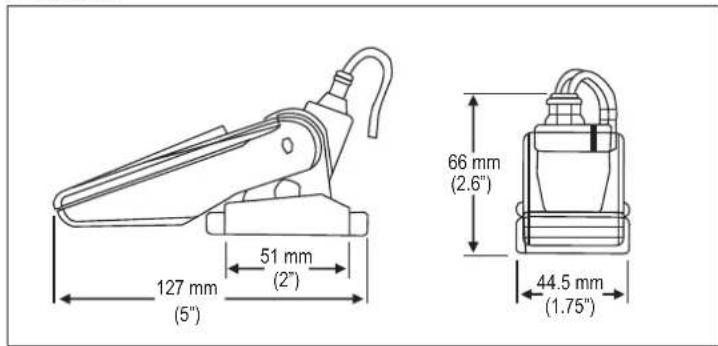

Dimensions

127 mm (5") 51 mm (2") 66 mm (2.6") 44.5 mm (1.75)

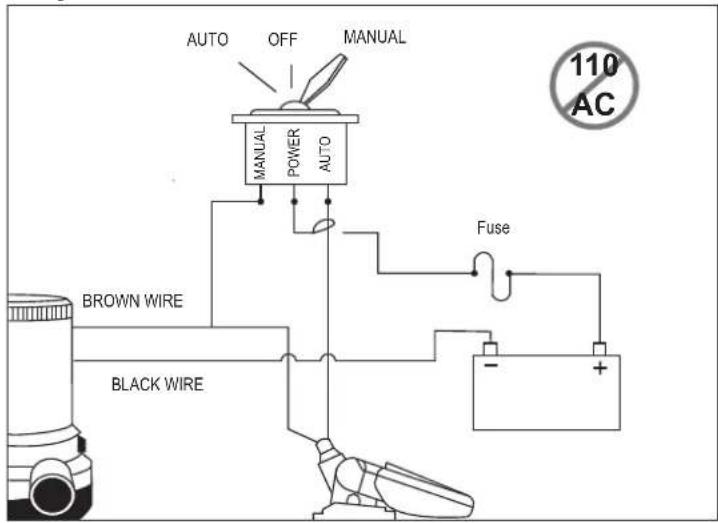

AUTO OFF MANUAL MANUAL POWER AUTO BROWN WIRE BLACK WIRE Fuse 110 AC

Interrupteur à flotteur basse tension 12/24/32 v

N° de commande 2386387

Utilisation prévue

Le produit est un interrupteur à flotteur. Il met la pompe en marche lorsque le niveau d'eau atteint 51 mm. À utiliser uniquement avec de l'eau douce ou de l'eau salée.

Remarque

• Cet appareil a un indice de protection IPX8 et convient à une utilisation en extérieur. • Le produit est étanche et submersible.

Pour des raisons de sécurité et d'homologation, toute reconstitution et/ou modification de ce produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies et autres dangers. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Produit
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le produit a été fabriqué selon la classe de protection III.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.

- N'exposez pas le produit à des contraintes mécaniques. - Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des sé
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

Caractéristiques techniques

Tension/courant de fonctionnement.... 12 V=14 A, 24 V=10 A, 32 V=8 A

Classe de protection.... III

Indice de protection IPX8

Milieu liquide.... eau douce, eau salée

Activation du commutateur de niveau d'eau.....51 mm (2,0 po)

Câble 1 m, ø1,29 mm (16 AWG)

Température de fonctionnement/stockage..... 0 à +40 °C

Dimensions (l x h x p) 132 x 54 x 44 mm

Poids....100 g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.

• L'interrupteur doit être monté à hauteur ou au-dessus de la base de la pompe pour un arrêt commandé.

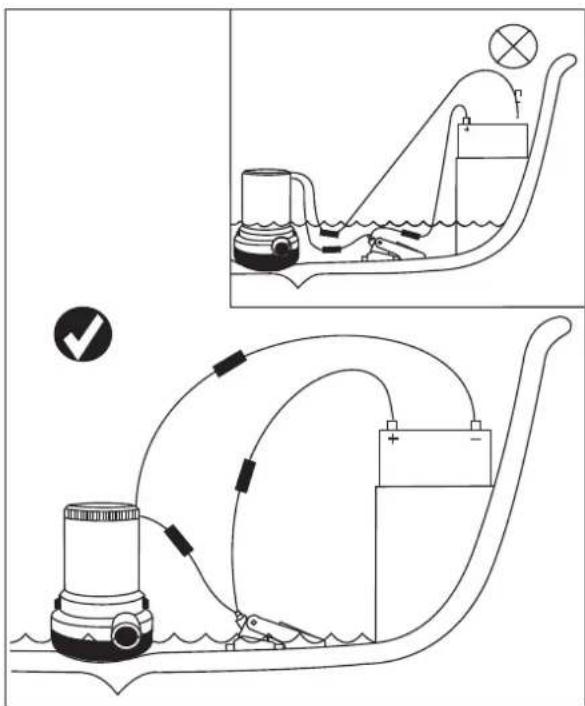

• Maintenez toutes les connexions filaires au-dessus du niveau le plus élevé de l'eau.
• Les fils doivent être reliés par des connecteurs et un produit d'étanchéité de qualité marine pour éviter la corrosion.
• Débranchez toujours l'alimentation électrique lorsque vous installez ou entretenez des pièces électriques.

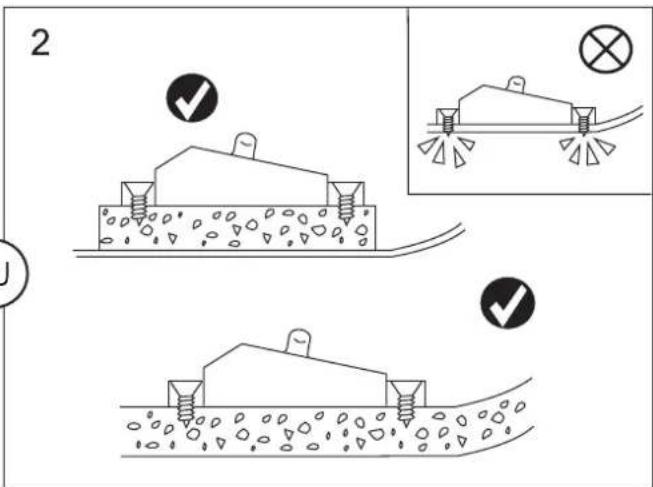

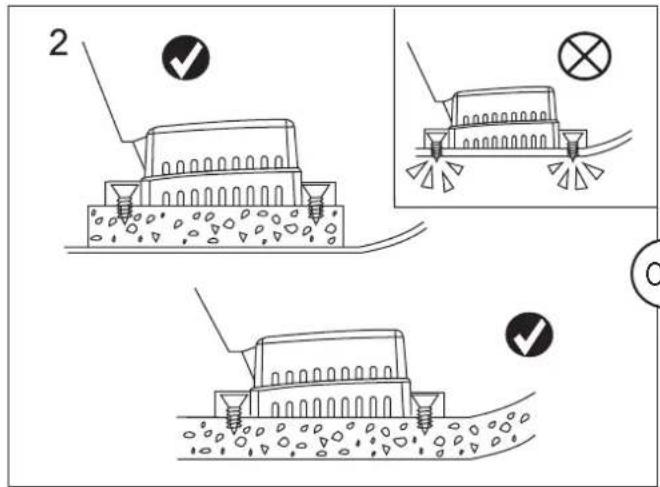

- Tous les trous de montage doivent être scellés avec un produit d'étanchéité de qualité marine pour éviter toute intrusion d'eau.

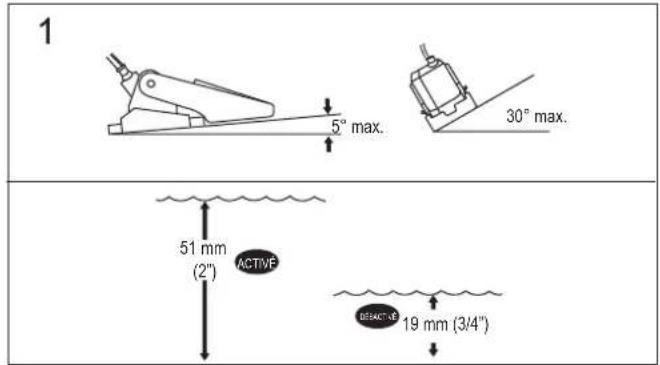

1 5° max. 30° max. 51 mm (2") ACTIVEF DEFACTVF 19 mm (3/4")

2 ✓ ✓ ✓

2 J

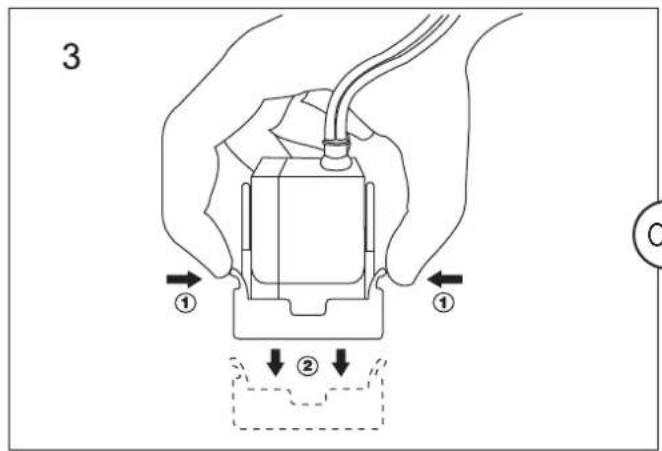

3 ① ① ②

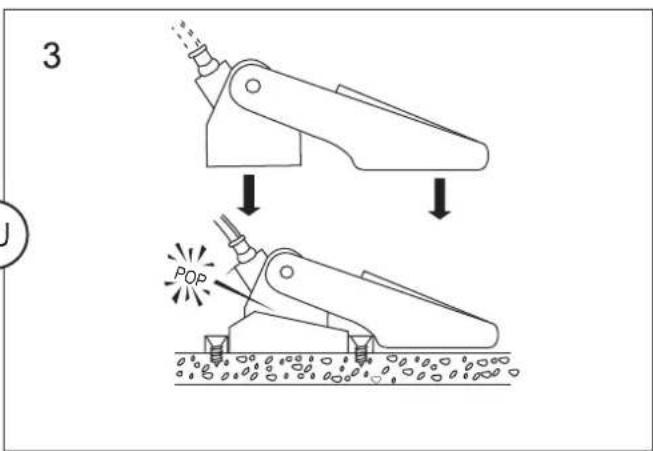

3 POP

Testez l'interrupteur à flotteur

IMPORTANT ! À utiliser uniquement avec de l'eau douce ou de l'eau salée. N'utilisez PAS le produit avec de l'essence, du diesel, de l'huile, des liquides dangereux, caustiques, corrosifs ou autres liquides inflammables.
