TDX 19 - Chauffage TROTEC - Notice d'utilisation et mode d'emploi gratuit

Marque	Trotec
Modèle	TDX 19
Type de produit	Chauffage électrique à air pulsé
Puissance calorifique maximale	3000 W (niveau 2)
Nombre de niveaux de puissance	2 niveaux de chauffe + ventilation seule
Débit d'air	200 m³/h
Plage de température de consigne	0 °C à 85 °C
Plage de fonctionnement	-10 °C à +25 °C
Alimentation électrique	220-240 V ~ 50/60 Hz
Courant nominal	13 A
Fusible secteur recommandé	16 A
Type de fiche	Fiche secteur avec terre CEE 7/7
Longueur du cordon d'alimentation	1,2 m
Dimensions (L × P × H)	270 × 132 × 281 mm
Poids	2 kg
Distance minimale de sécurité (tous côtés)	50 cm
Protection anti-surchauffe	Thermostat de sécurité à 121 °C
Niveau de pression sonore (à 1 m)	65 dB(A)
Fonctions principales	Chauffage (2 niveaux), ventilation seule, thermostat réglable
Entretien et nettoyage	Nettoyer les grilles d'air régulièrement ; essuyer le boîtier avec un chiffon humide ; ne pas utiliser de solvants
Sécurité	Arrêt automatique en cas de surchauffe, protection contre l'humidité, surface chaude signalée
Pièces détachées et réparabilité	Pièces de rechange disponibles auprès du fabricant ; réparation par un professionnel agréé
Informations générales	Usage intérieur uniquement ; ne pas couvrir ; ne pas utiliser dans les salles de bain

FOIRE AUX QUESTIONS - TDX 19 TROTEC

Comment allumer le chauffage TDX 19 ?

Branchez l'appareil sur une prise secteur. Tournez le sélecteur (7) sur la position souhaitée : ✕ pour ventilation (air froid), ✕ pour niveau 1 (1500 W) ou ✕ pour niveau 2 (3000 W). Réglez le thermostat (2) sur la température désirée.

Comment régler la température ?

Tournez le bouton Température (2) dans le sens horaire pour augmenter la consigne, de 0 °C (MIN) à 85 °C (MAX). Le thermostat maintient automatiquement la température : dès qu'elle est atteinte, tournez lentement le bouton en sens inverse jusqu'à entendre un clic.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que le sélecteur est sur un niveau de chauffage (pas sur ventilation seule). La température ambiante peut déjà être atteinte (le thermostat coupe). Si la protection anti-surchauffe s'est déclenchée, laissez refroidir l'appareil. Si le problème persiste, contactez le SAV.

Comment arrêter l'appareil ?

Placez le sélecteur (7) sur la position 0 (arrêt). Pour le TDX 19, avant d'éteindre, mettez d'abord le sélecteur sur ventilation seule et laissez tourner le ventilateur 3 minutes pour refroidir l'élément chauffant. Ensuite, mettez sur 0 et débranchez la fiche.

Quelles sont les distances de sécurité à respecter ?

Maintenez une distance d'au moins 50 cm entre l'appareil et tout mur, objet ou matériau inflammable (rideaux, meubles). L'entrée et la sortie d'air doivent rester libres.

Peut-on utiliser le TDX 19 dans une salle de bain ?

Non. L'appareil ne doit pas être utilisé dans les pièces humides (salle de bain, buanderie). Il présente un risque d'électrocution. Utilisez-le uniquement dans des pièces sèches.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez le boîtier avec un chiffon humide et doux, sans produits abrasifs ni solvants. Nettoyez les grilles d'air à l'aspirateur avec une brosse douce. Ne faites jamais pénétrer d'eau à l'intérieur.

L'appareil émet une odeur lors de la première utilisation. Est-ce normal ?

Oui, une odeur peut apparaître lors de la première mise en service ou après une longue inactivité. Elle disparaît après quelques minutes de fonctionnement. Assurez une bonne ventilation de la pièce.

Que faire si le ventilateur ne tourne pas ?

Vérifiez que l'appareil est allumé et que le cordon est bien branché. Si le moteur est défectueux, faites-le remplacer par un professionnel agréé. Avant toute intervention, débranchez l'appareil.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès de Trotec GmbH ou de son service après-vente. Utilisez uniquement des pièces d'origine pour garantir la sécurité. Contactez un électricien spécialisé pour toute réparation.

MODE D'EMPLOI TDX 19 TROTEC

Normes de sécurité.... 2

Informations sur l'appareil.... 5

Transport et stockage 7

Montage et mise en service 7

Utilisation....8

Défauts et pannes.... 10

Maintenance 11

Annexe technique.... 12

Élimination.... 17

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter la notice d’instructions.

Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :

TDX 10

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

Avertissement

Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont l'objet d'une surveillance constante.

Les enfants âgés de 3 à 8 ans n'ont le droit d'allumer et d'éteindre l'appareil que s'ils font l'objet d'une surveillance ou s'ils ont reçu une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils ont compris les dangers liés à cette utilisation, à condition que l'appareil soit placé ou installé dans sa position normale d'utilisation.

Les enfants âgés de 3 à 8 ans n'ont pas le droit de brancher la fiche secteur dans la prise, de réguler l'appareil, de le nettoyer ni d'effectuer l'entretien utilisateur.

Avertissement

N'utilisez pas l'appareil dans des pièces de taille réduite s'il s'y trouve des personnes incapables de quitter la pièce de manière autonome et qu'elles ne sont pas sous surveillance permanente.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.

- N'exposez pas l'appareil à un jet d'eau direct.

- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.

- Ne couvrez pas l'appareil pendant le fonctionnement.

- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

- Ne vous asseyez pas sur l'appareil. - L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.

- Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.

- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !

- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».

• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
• Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
• Maintenez toujours une distance de sécurité d'au moins 1 m entre l'entrée d'air et la sortie d'air de l'appareil et les matériaux inflammables quels qu'ils soient, comme les tissus, les rideaux, les lits ou les canapés.
• Veillez à ce que l'entrée et la sortie d'air soient libres.
• Ne placez pas l'appareil sur un support inflammable.
• Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l'exploitation et la sécurité de fonctionnement de l'appareil.
• Laissez refroidir l'appareil avant le transport ou la maintenance.
• N'utilisez plus cet appareil si quelqu'un l'a fait tomber ou s'il présente des signes visibles de dommage.
• N'utilisez pas l'appareil avec un programmateur, une minuterie, un système de télécommande séparé ou tout autre dispositif qui met l'appareil en marche automatiquement, car il y a un risque d'incendie si l'appareil est couvert ou mal positionné.

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour le chauffage des pièces fermées, tout en respectant les caractéristiques techniques.

L'utilisation conforme comprend le chauffage des

• conteneurs de chantier
• garages
• stands de marchés
• ateliers
• restaurants
• entrepôts et halles de travail
• chantiers navals

Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

• N'installez pas l'appareil sur une surface mouillée ou inondée.
• Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.
• N'utilisez pas l'appareil à proximité de solvants, de peintures ou d'autres vapeurs facilement inflammables, ni dans des locaux dans lesquels sont stockés de tels produits.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• N'utilisez pas l'appareil pour chauffer un véhicule.
• Cet appareil ne doit pas être utilisé dans des locaux humides (par ex. dans les salles de bains ou les buanderies).
• Ne plongez jamais l'appareil dans l'eau.
• N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• prendre conscience des risques associés aux appareils électriques en environnement humide.
• Avoir lu et compris la notice d'instructions, et notamment le chapitre « Sécurité ».

Savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Symboles sur l'appareil

Symboles Signification

Le symbole apposé sur l'appareil rappelle qu'il est interdit d'accrocher des objets (par exemple des serviettes, des vêtements ou autres) au-dessus de l'appareil ou juste devant celui-ci.Le chauffage ne doit pas être couvert afin d'éviter une surchauffe ou un incendie.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Risque d'électrocution !

L'appareil ne doit pas entrer en contact avec l'eau, sinon il existe un risque d'électrocution !

N'utilisez pas cet appareil dans les locaux humides !

Avertissement de surface chaude

Certaines pièces de l'appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou d'autres personnes vulnérables.

Avertissement

Risque de danger d'électrocution provoqués par une manipulation non conforme.

Employez l'appareil uniquement dans le cadre d'une utilisation conforme.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

Risque d'incendie en cas d'installation incorrecte.

Ne placez pas l'appareil sur un support inflammable. Ne placez pas l'appareil sur des moquettes à poils longs.

Avertissement

L'appareil ne doit pas être recouvert afin d'éviter une surchauffe ou un incendie !

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. Coupez l'alimentation électrique de l'appareil : Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

L'appareil dispose d'un thermostat de sécurité qui se déclenche en cas de surchauffe de l'appareil. L'appareil s'éteint alors automatiquement.

Lorsque le thermostat de sécurité est activé, laissez refroidir l'appareil avant de chercher la cause de la surchauffe. Si le problème persiste, veuillez vous adresser au service après-vente.

Description de l'appareil

Le chauffage électrique est conçu pour la génération et la répartition d'air chaud, par exemple pour les intérieurs.

L'appareil génère de la chaleur grâce à un élément de chauffage céramique. L'air se trouvant autour de l'élément céramique est chauffé. L'air chauffé est soufflé dans la pièce à l'aide d'un ventilateur.

L'appareil est équipé d'un thermostat intégré et génère ainsi un flux d'air chaud constant.

Avec le TDX 19, il est possible d'utiliser le mode ventilation sans la fonction de chauffage.

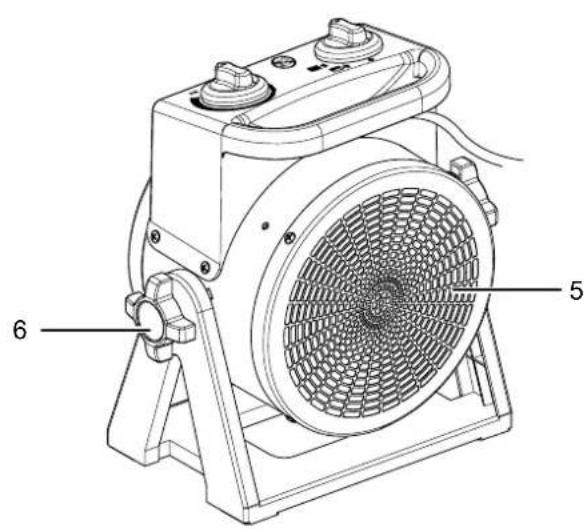

Représentation de l'appareil TDX 10

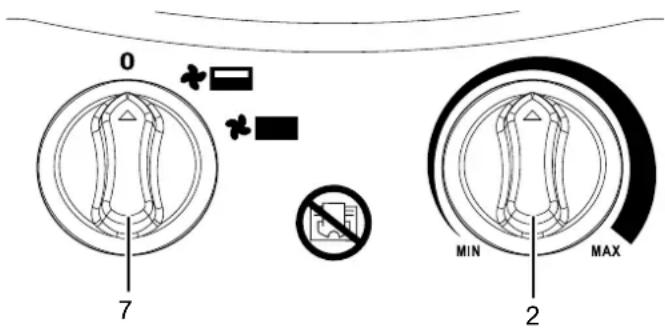

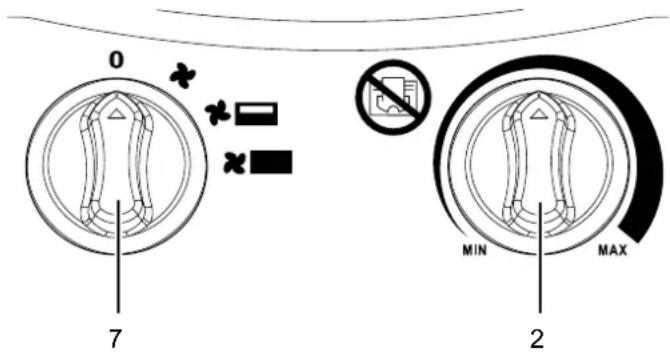

1 2 3 4 5 6 7 TROTEC

N° Désignation

1 Poignée de transport

2 Bouton Température

3 Sortie d'air

4 Pied

5 Entrée d'air

6 Molette de réglage

7 Sélecteur Ventilation et niveaux de chauffage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour faciliter le transport, l'appareil est pourvu d'une poignée.

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil. • Laissez suffisamment refroidir l'appareil.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. • Laissez suffisamment refroidir l'appareil.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

- Stockez l'appareil au sec et protégé du gel et de la chaleur.

- Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.

- Le cas échéant, protégez l'appareil de la poussière par une housse.

- Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.

Contenu de la livraison

• 1 chauffage électrique - 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Mise en service

Il est possible qu'une odeur apparaisse lors de la première mise en service ou après une longue période de non-utilisation de l'appareil.

Lors de l'installation de l'appareil, respectez les distances minimales requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

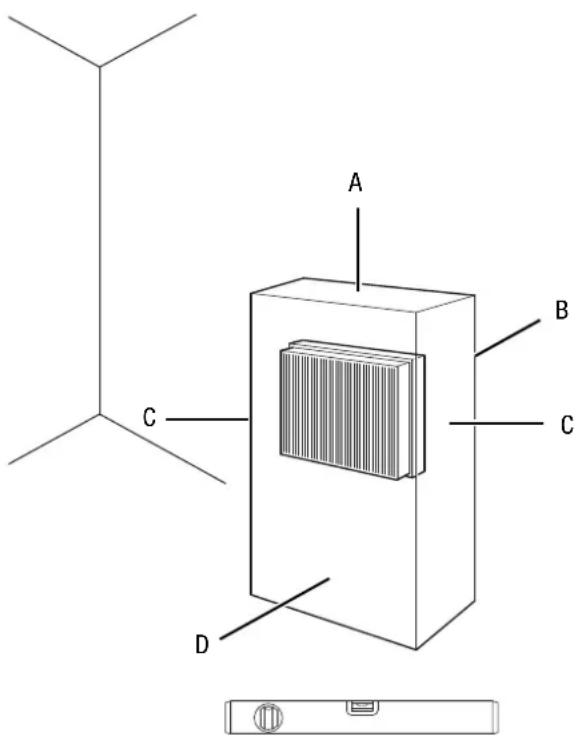

A B C C D

• Avant chaque mise en service de l'appareil, vérifiez l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.
• Installez l'appareil debout et de façon stable.
• ent posés de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Assurez-vous que les rallonges de câble sont entièrement déroulées.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.
• Assurez-vous que l'appareil n'entre pas en contact avec de l'eau ni de l'humidité.

Réglage de la position

Pour régler la position de l'appareil, procédez de la manière suivante :

1. Le cas échéant, éteignez l'appareil en procédant comme il est décrit au paragraphe « Mise hors service » du chapitre « Utilisation ».
2. Desserrez les molettes (6) de chaque côté de l'appareil en les tournant dans le sens contraire des aiguilles d'une montre.
3. Tournez l'appareil dans la position souhaitée.
4. Bloquez l'appareil dans sa nouvelle position en tournant les deux molettes (6) dans le sens des aiguilles d'une montre.

Branchement du câble secteur

• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Assurez-vous que le câble secteur soit bien posé derrière l'appareil. Ne faites jamais passer le câble électrique devant l'appareil !

Utilisation

- Évitez de laisser portes ou fenêtres ouvertes.

Panneau de commande

TDX 10

N° Désignation Signification
2 BoutonTempérature		Réglage de la température sur le thermostat d'ambiance
7 SélecteurVentilation et niveaux de chauffage		Présélection de la ventilation et des niveaux de chauffage0 : ARRÊT✝ : niveau de chauffage 1✕ : niveau de chauffage 2

TDX 19

N° Désignation Signification
2 BoutonTempérature		Réglage de la température sur le thermostat d'ambiance
7 SélecteurVentilation et niveaux de chauffage		Présélection de la ventilation et des niveaux de chauffage0 : ARRÊT✕ : air froid / ventilation✕ : niveau de chauffage 1✕ : niveau de chauffage 2

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.

Réglage du niveau de chauffage

1. Placez le sélecteur Ventilation et niveaux de chauffage (7) sur le niveau de chauffage souhaité.

Réglage du thermostat d'ambiance

1. Tournez le bouton de réglage Température (2) sur la zone de température souhaitée.

La plage de réglage va de 0 °C (MIN) à 85 °C (MAX).

Le thermostat d'ambiance régule la température de la pièce automatiquement :

• Dès que la température souhaitée est atteinte, tournez lentement le bouton Température (2) dans le sens contraire des aiguilles d'une montre jusqu'à ce que le bouton fasse entendre un clic.
• Dès que la valeur préréglée est dépassée, le chauffage s'arrête.
• Lorsque la température ambiante passe en-dessous de la valeur préréglée, le chauffage se remet automatiquement en marche.

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

TDX 10

• Tournez le bouton Température (2) sur la position MIN. - Arrêtez l'appareil en tournant le sélecteur Ventilation et niveaux de chauffage (7) sur la position 0. - Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur. - Laissez l'appareil refroidir complètement. - Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ». - Entreposez l'appareil conformément aux indications figurant au chapitre « Stockage ».

TDX 19

• Tournez le bouton Température (2) sur la position MIN. - Placez le sélecteur Ventilation et niveaux de chauffage (7) sur la position Ventilation - Laissez tourner le ventilateur pendant 3 minutes avant d'arrêter l'appareil. - Arrêtez l'appareil en tournant le sélecteur Ventilation et niveaux de chauffage (7) sur la position 0. - Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. - Laissez entièrement refroidir l'appareil. - Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ». - Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur. - Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.
• Le moteur peut être défectueux. Faites remplacer un moteur défectueux par une entreprise d'électricité spécialisée.
• Le thermostat d'ambiance peut être défectueux. Faites remplacer un thermostat d'ambiance défectueux par une entreprise d'électricité spécialisée.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'appareil est en marche, le ventilateur fonctionne, mais il n'y a pas de chauffage :

• Contrôlez la température ambiante. Le cas échéant, le thermostat s'est déclenché si la température de consigne pour la température ambiante a été atteinte.
• Vérifiez si la protection anti-surchauffe s'est déclenchée (voir chapitre Sécurité).
• La résistance de chauffage peut être grillée. Faites remplacer une résistance de chauffage défectueuse par une entreprise d'électricité spécialisée.
• Le thermostat d'ambiance peut être défectueux. Faites remplacer un thermostat d'ambiance défectueux par une entreprise d'électricité spécialisée.

Le ventilateur ne fonctionne pas :

• Vérifiez que l'appareil a bien été mis en marche. • Vérifiez le raccordement au réseau.
• Vérifiez le bon état du câble électrique et de la fiche d'alimentation.

- Le moteur du ventilateur peut être défectueux. Faites remplacer un moteur de ventilateur défectueux par une entreprise d'électricité spécialisée.

Le débit d'air est réduit :

- Vérifiez l'entrée et la sortie d'air. L'entrée et la sortie d'air doivent être entièrement libres. Le cas échéant, nettoyez-les. Observez les distances minimales avec les murs et les objets indiquées dans les données techniques.

L'appareil est bruyant ou il vibre :

- Vérifiez si l'appareil est stable et bien installé en position verticale.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Maintenance Intervalles de maintenance

Intervalles de maintenance et d'entretien	avant chaque mise en service	au besoin au	moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements et les corps étrangers, nettoyage le cas échéant	X
Contrôle de la/des grille/s d'aspiration pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant	X		X
Nettoyage extérieur		X				X
Contrôle visuel de l'intérieur de l'appareil pour détecter les éventuels encrassements		X		X
Recherche de détériorations éventuelles	X
Contrôle des vis de fixation		X				X
Test						X

Protocole de maintenance et d'entretien

Type d'appareil :....

Numéro de série :....

Intervalles de maintenance et d'entretien	1 2	3 4 5	6 7 8 9	10 11	12 13	14 15	16
Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements et les corps étrangers, nettoyage le cas échéant
Contrôle de la/des grille/s d'aspiration pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détecter les éventuels encrassements
Recherche de détériorations éventuelles
Contrôle des vis de fixation
Test
Remarques

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. • Laissez entièrement refroidir l'appareil.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Avertissement relatif à la tension électrique

Ne plongez pas l'appareil sous l'eau.

Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Essuyez le boîtier après le nettoyage jusqu'à ce qu'il soit sec.

Annexe technique

Données techniques

Paramètre Valeur
Modèle TDX 10 TDX 19
Puissance calorifiqueNiveau 1 :	1000 W	ventilationseulement
Niveau 2 :	2000 W	1500 W
Niveau 3 :	-	3000 W
Débit d'air 100 m3/h 200	m3/h
Plage defonctionnement	de -10 à + 25 °C	de -10 à + 25 °C
Raccordement secteur 2	20 – 240 V /50-60 Hz	220 – 240 V /50-60 Hz
Puissance absorbée,max.	2000 W 3000 W
Courant nominalabsorbé	8,6 A 13 A
Fusible secteur 16 A 16 A
Type de fiche secteur Fiche secteuravec terre CEE7/7		Fiche secteuravec terreCEE 7/7
Longueur de cordon 1,2 m 1,2 m
Niveau de pressionsonore (à 1 m dedistance)	65 dB(A)	65 dB(A)
Protection anti-surchauffe	121 °C	121 °C
Dimensions (profondeurx largeur x hauteur)	125 x 227 x240 mm	132 x 270 x281 mm
Distance minimale parrapport aux murs etobjetsvers le haut (A) :	50 cm	50 cm
vers l'arrière (B) :	50 cm	50 cm
vers les côtés (C) :	50 cm	50 cm
vers l'avant (D) :	50 cm	50 cm
Poids	1,5 kg	2 kg

Schéma électrique TDX 10

L N GND POWER IN 220-240V～ 50-60Hz Rotary Switch A B MOTOR AC PTC2000W adj-temp Temperature Limit temp

Schéma électrique TDX 19

L N GND POWER IN 220-240V～ 50-60Hz B A Rotary Switch MOTOR AC Temperature Limit Temp adj-temp PTC3000W

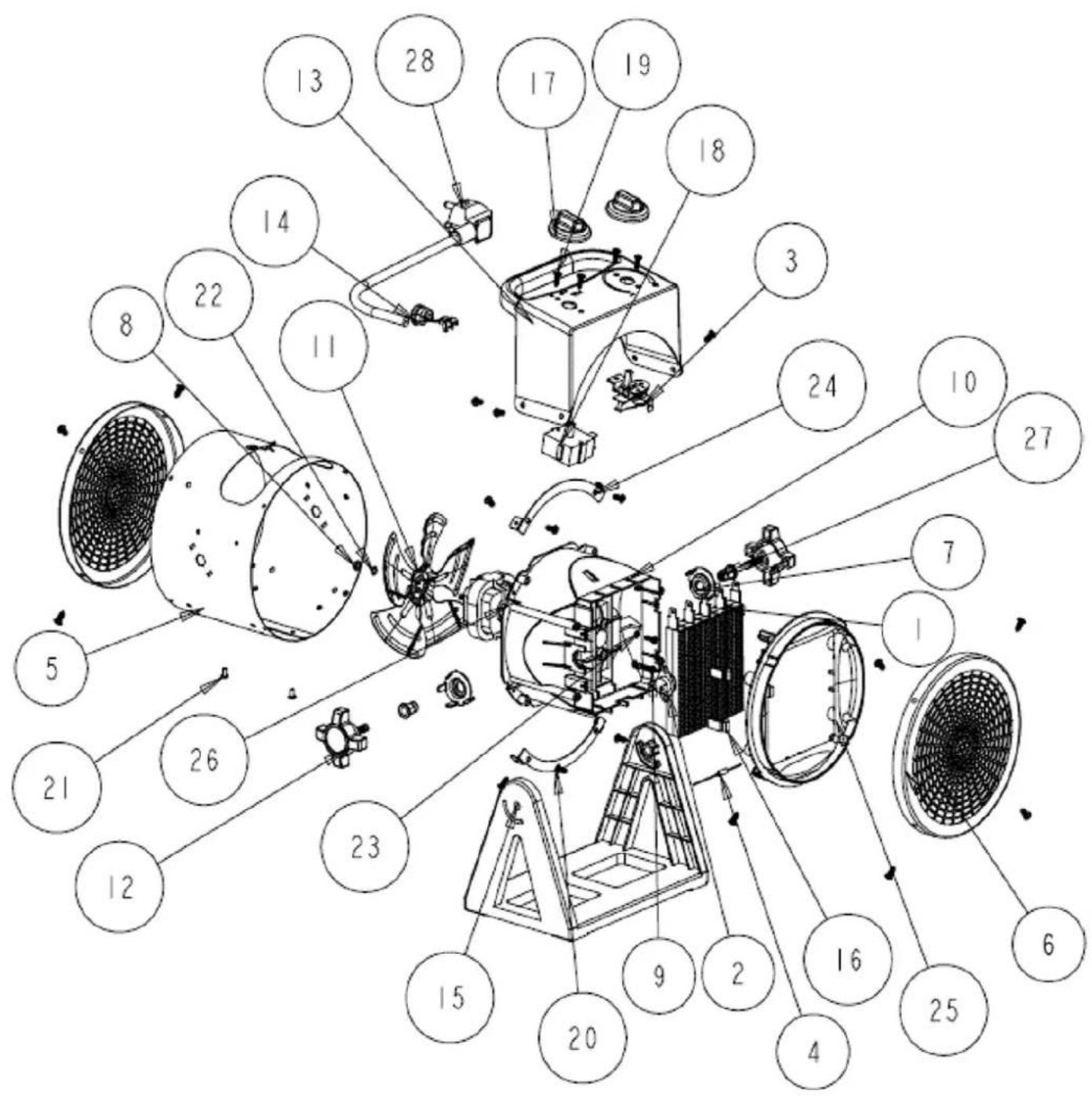

Nomenclature et liste des pièces de rechange TDX 10 remarque

Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

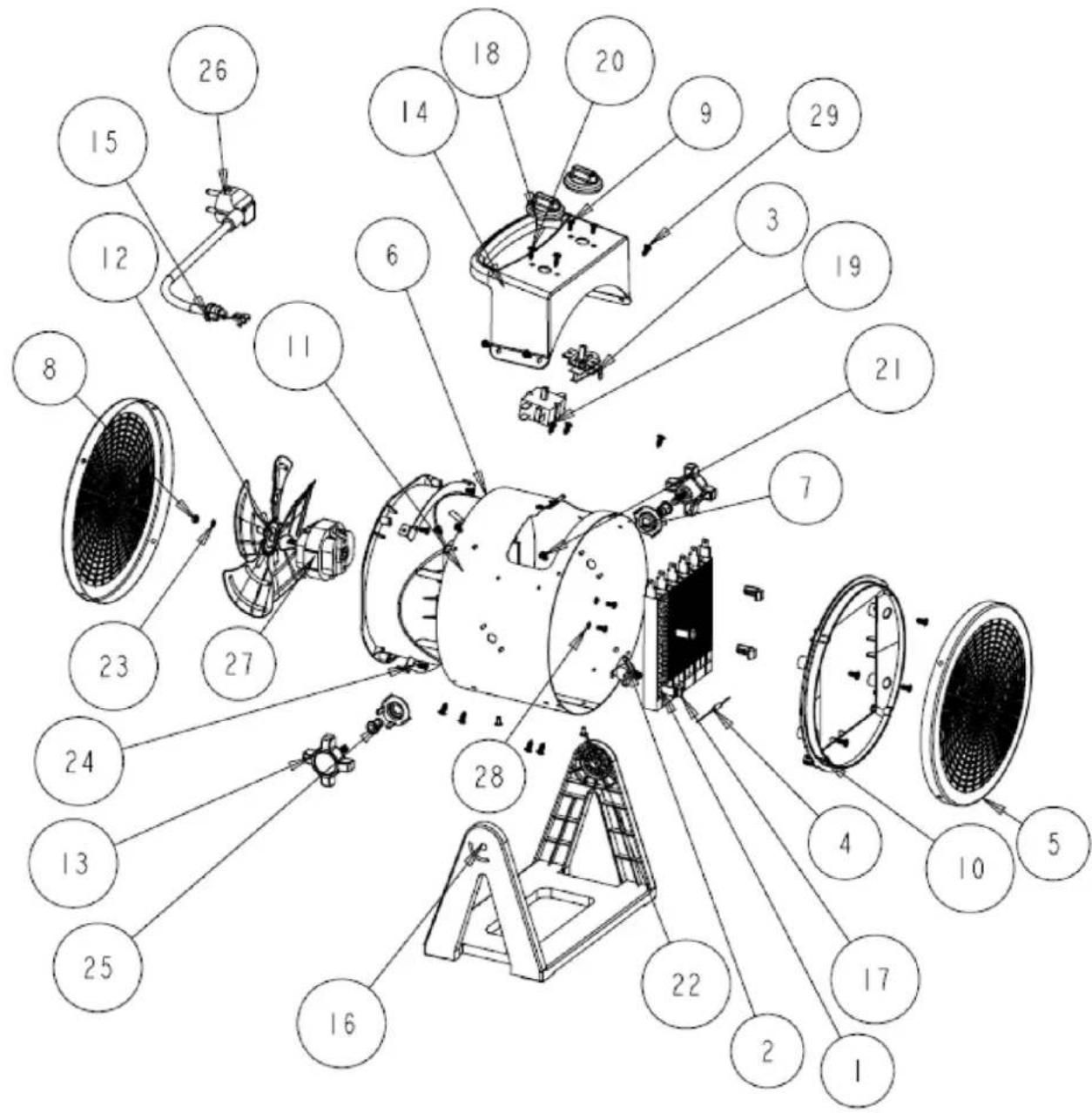

Nomenclature et liste des pièces de rechange TDX 19 remarque

Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Valable uniquement en france

NOTICE À DÉPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
